Arco
A ferramenta Arco desenha um arco de verdade na vista 3D com três cliques: o início, a ponta da corda e um ponto por onde a curva passa. Ele fica no plano sob o cursor e continua a mesma sequência da ferramenta Linha.
O que é
A ferramenta Arco desenha uma linha curva que é um arco de círculo de verdade. Você o coloca com três pontos: onde ele começa, onde termina a corda dele e um ponto por onde a curva passa, que define quanto ela se abaúla e para que lado.
O arco fica num plano. Antes do primeiro clique, o Atelier mostra esse plano sob o cursor como uma malha clara, com os dois eixos coloridos como os eixos do modelo que eles seguem: a face sob o cursor, ou o chão quando não há face. O arco divide a sequência com a ferramenta Linha, então um contorno pode passar de linhas retas para arcos e voltar.
No projeto, o arco continua uma única curva. Ele é desenhado em segmentos finos, nunca maiores que cinco graus, para que as faces que ele fecha possam ser encontradas e puxadas, mas apagar, pegar ou deslocar qualquer parte dele leva o arco inteiro.
Quando usar
- Para arredondar um canto de um contorno antes de puxá-lo num volume.
- Para desenhar um topo em arco numa face.
- Para desenhar um percurso curvo para Siga-me.
Passo a passo

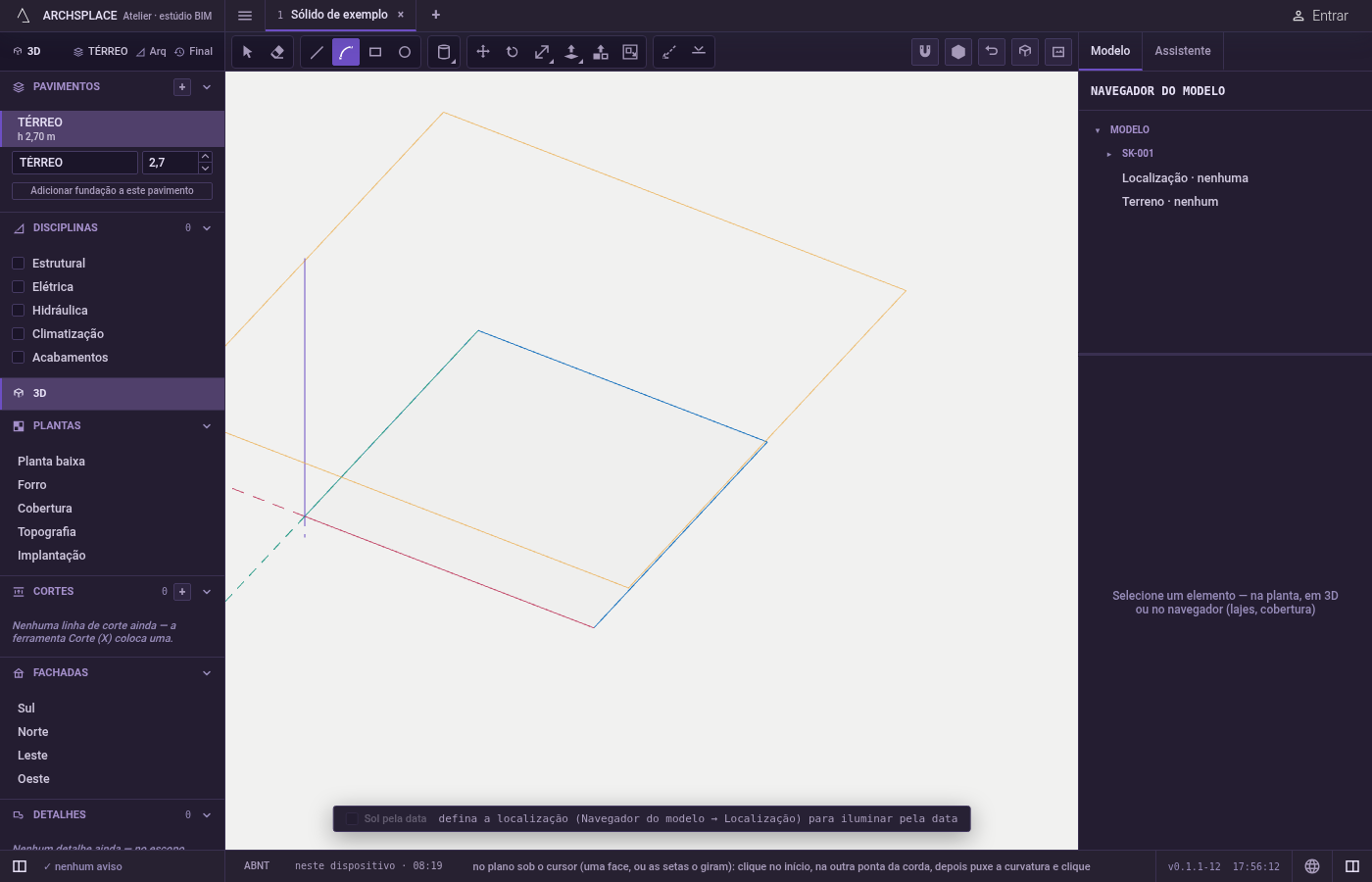

Ative a ferramenta. Aperte
Aou clique em Arco, entre as ferramentas de desenho. Se houver uma sequência de linhas em andamento, o arco começa no último ponto dela.

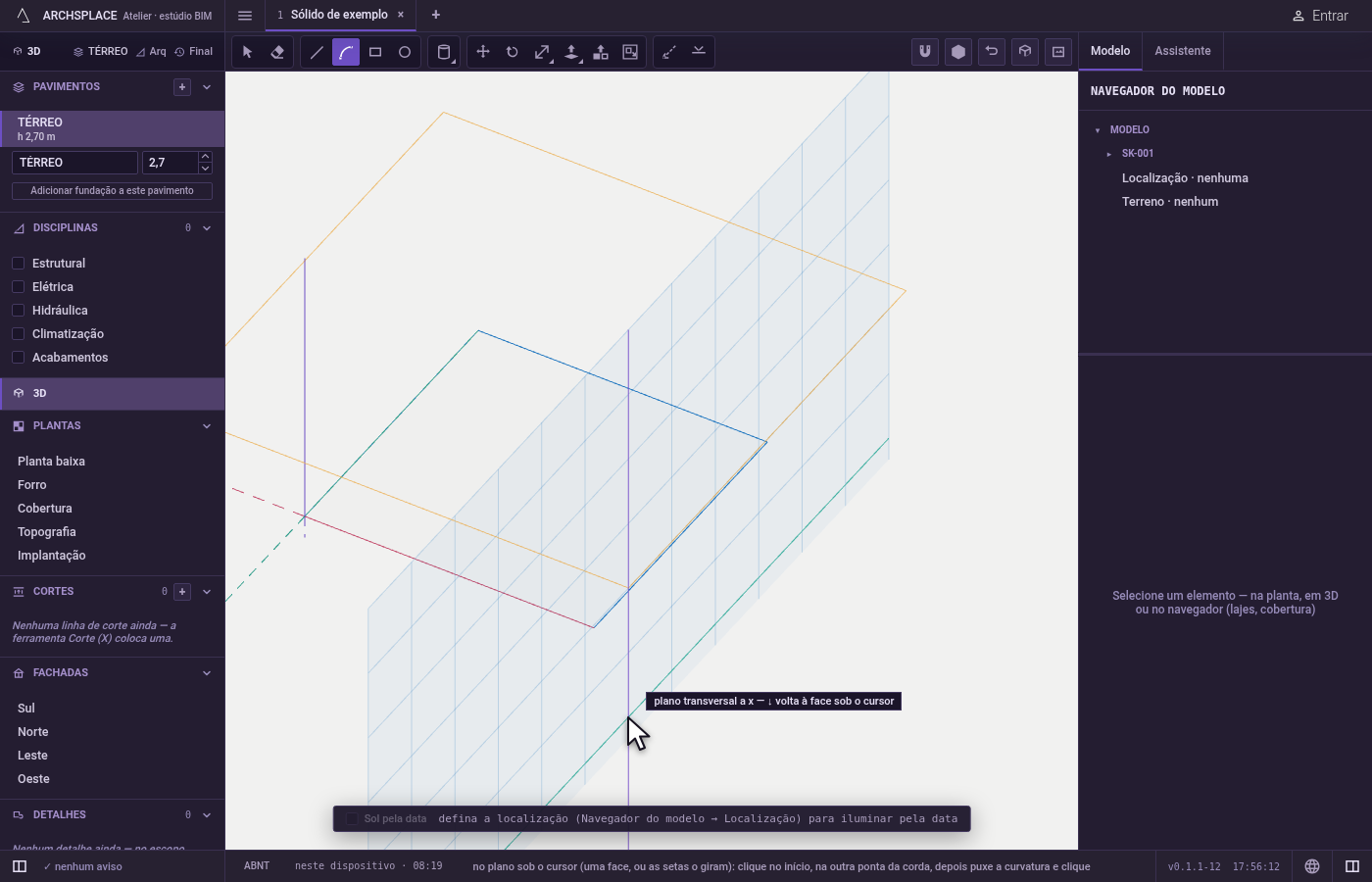

Escolha o plano. Passe sobre uma face para ficar nela, ou sobre o vazio para o chão. As setas giram o plano antes do primeiro clique:
↑horizontal,→transversal a x,←transversal a y,↓de volta à face sob o cursor.

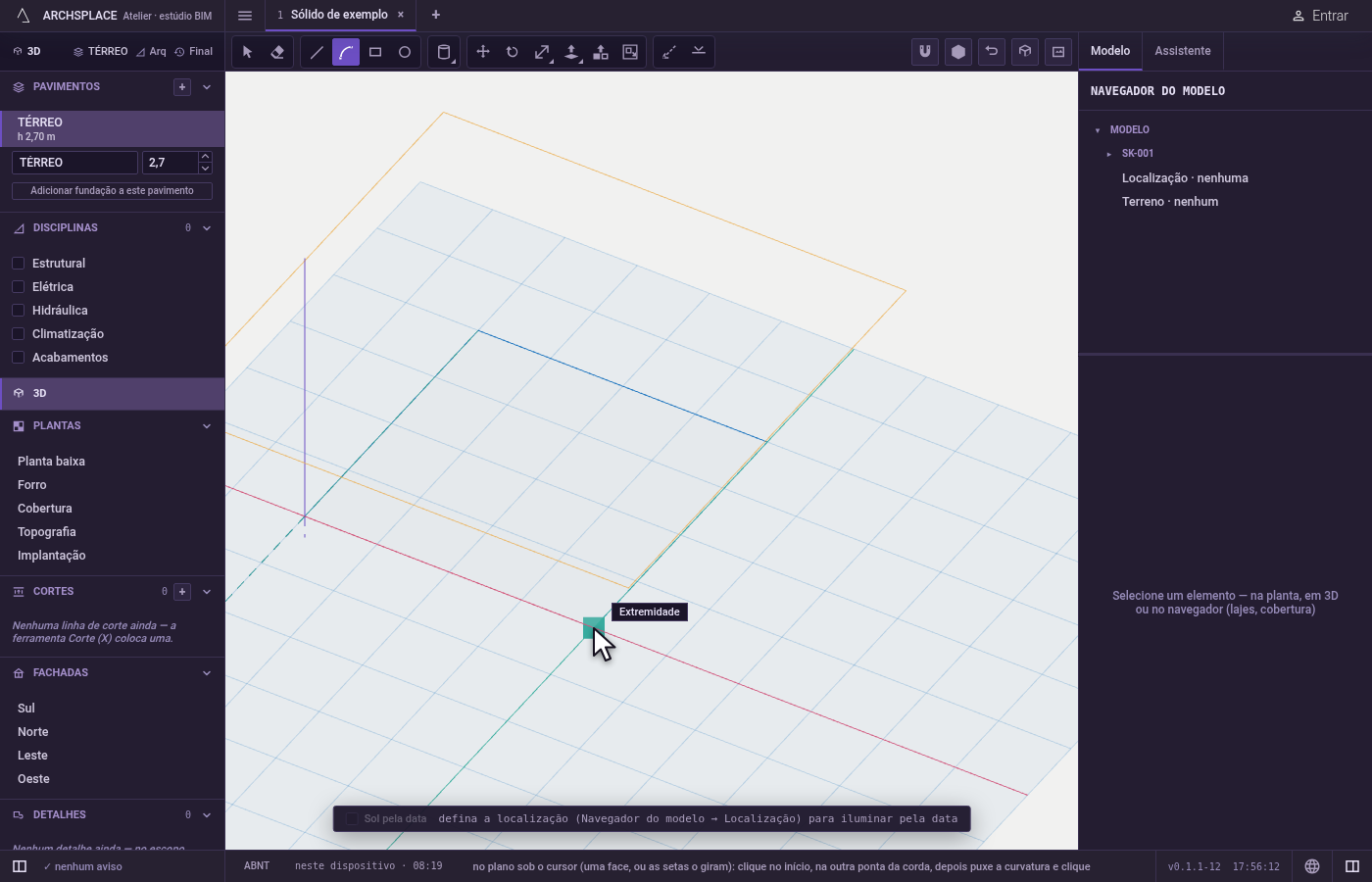

Clique no início. O clique fixa o plano por esse ponto. Todos os pontos seguintes caem nele.

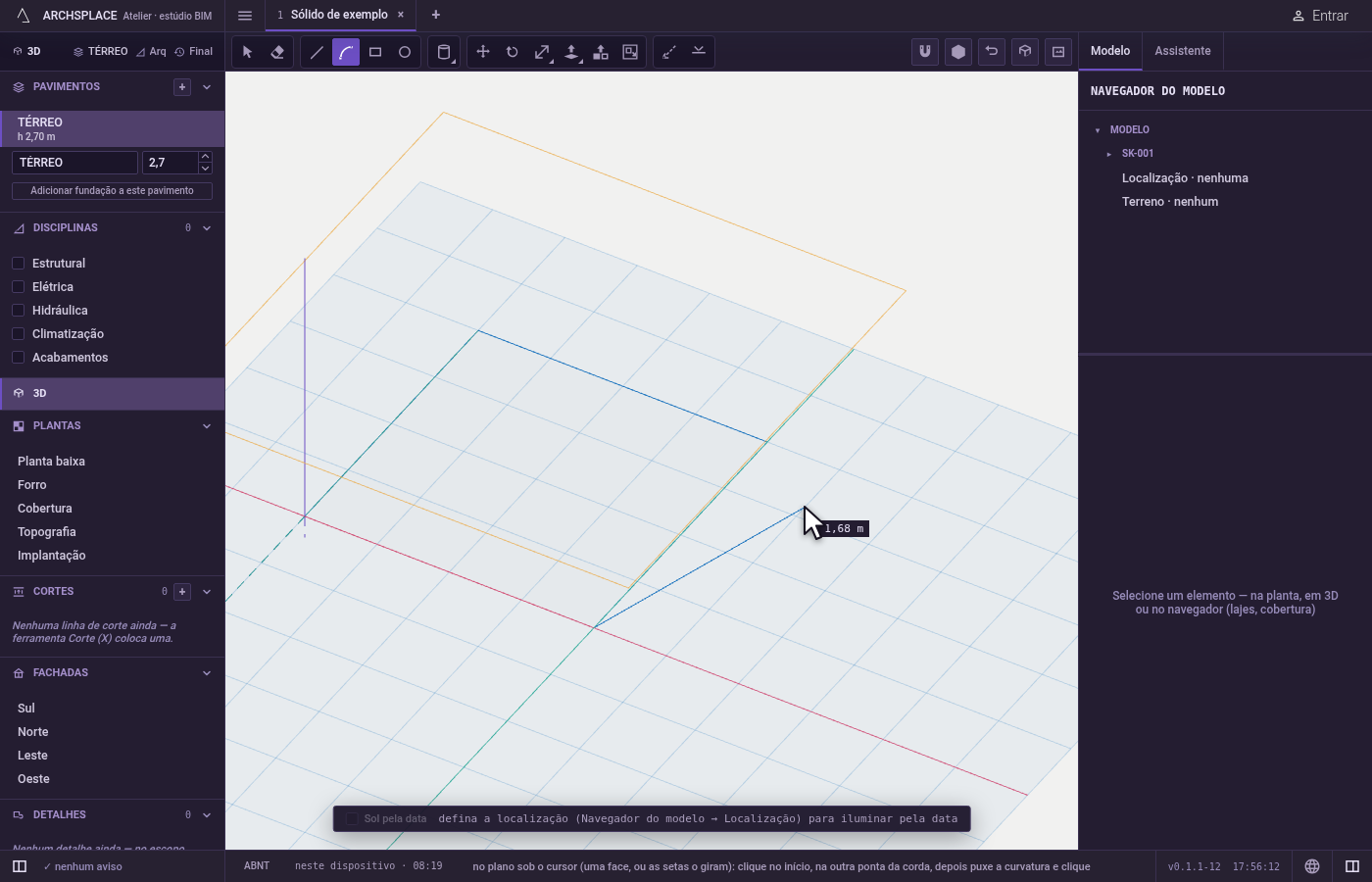

Clique na ponta da corda. Uma linha acompanha o cursor a partir do início até você clicar.

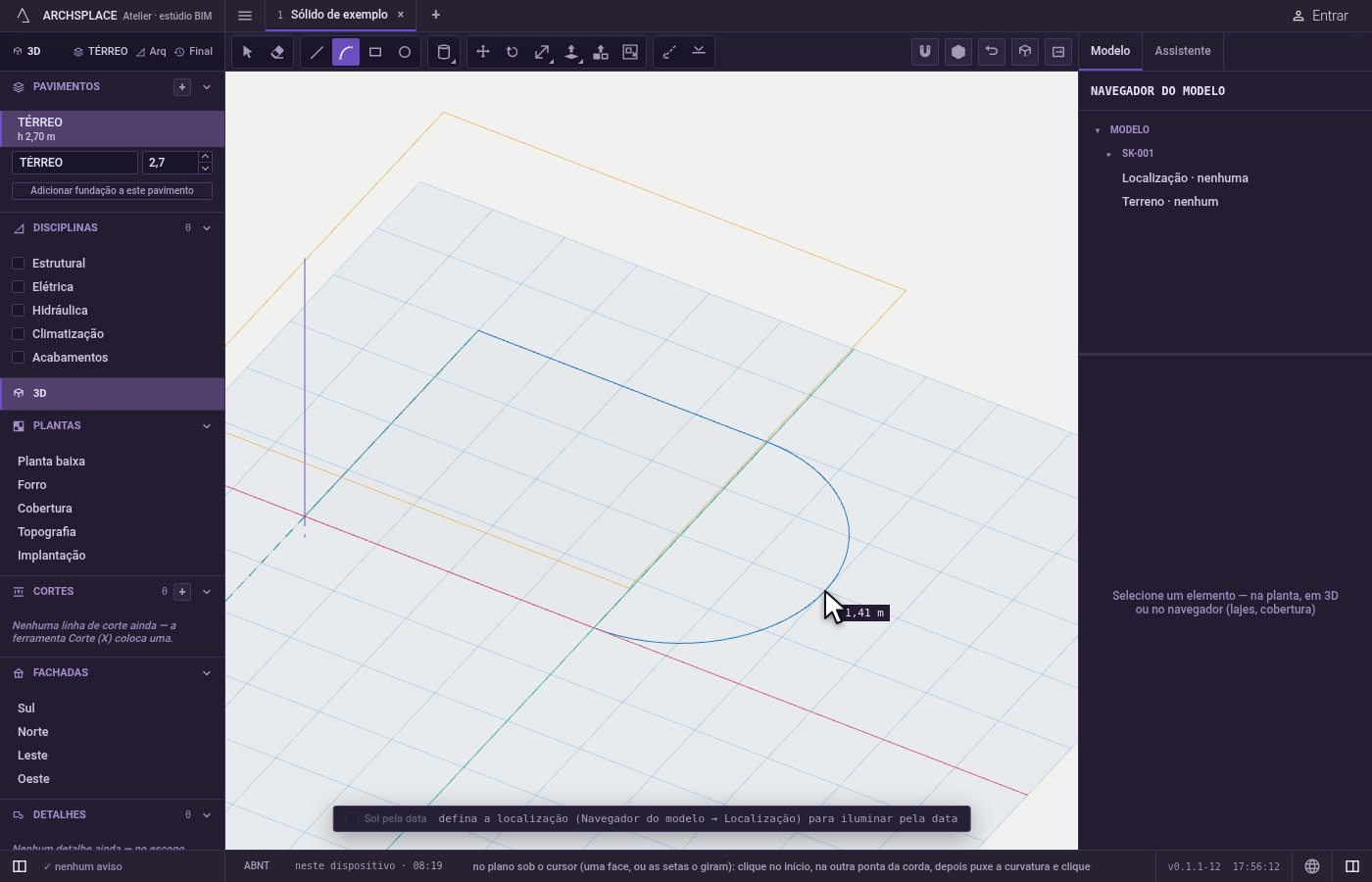

Estique a flecha e clique. A curva acompanha o cursor de qualquer lado da corda, passando por ele. Clique onde ela deve passar. O arco passa a existir na hora, e a sequência segue da ponta dele: continue clicando com o arco, ou aperte
Lpara seguir em linha reta.

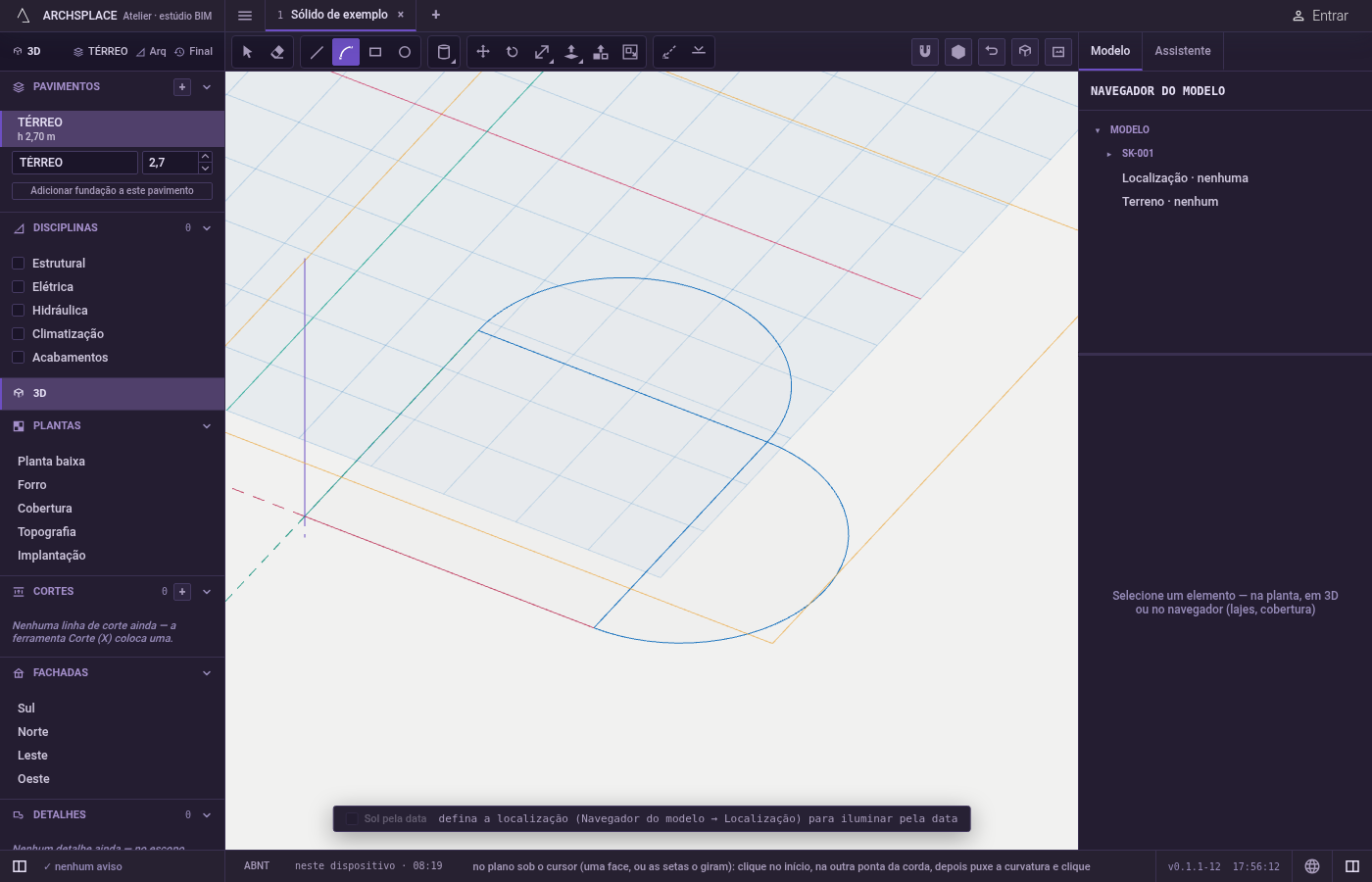

Feche ou pare. Um arco que termina no primeiro ponto da sequência fecha o contorno.
Enter,Esc, a barra de espaço ou outra ferramenta encerram a sequência; o que você desenhou fica.
O que é recusado
- Um arco fora do plano da sequência. Quando a sequência saiu do plano em que começou, o arco é recusado com um aviso: um arco precisa de um plano onde ficar, então encerre a sequência e comece o arco numa face.
- Um valor digitado. Na vista 3D, os pontos do arco são clicados; o que você digita não o coloca.
O que vai para o contrato
Cada arco entra na geometria desenhada do modelo, ou do componente que está aberto, como uma única curva feita de segmentos finos, na hora e num único passo que se desfaz. Onde ele cruza outras linhas, elas se dividem, e os contornos fechados viram faces. Um arco desenhado na face de um sólido passa a ser desse sólido.
Veja também
Perguntas frequentes
Em que plano fica o arco?
No plano mostrado sob o cursor antes do primeiro clique: a face que está embaixo dele, ou o chão. As setas o giram: para cima, um plano horizontal; para a direita, um plano transversal a x; para a esquerda, transversal a y; para baixo, volta à face.
Posso misturar linhas e arcos num mesmo contorno?
Pode. Desenhe uma linha, aperte A, e o arco começa onde a linha terminou; aperte L para continuar com uma reta. Um contorno de linhas e arcos que fecha num plano vira uma face.
O arco é guardado como curva ou como pequenos segmentos?
Como curva. Ele é desenhado em segmentos finos para que as faces possam ser encontradas a partir dele, mas o arco inteiro continua uma única curva: um clique em qualquer parte dele pega o arco todo.
