Esticar
Esticar move só os cantos que ficam dentro de uma janela que você arrasta no editor de esboço, e as linhas que saem desses cantos acompanham, então a forma cresce ou encolhe de um lado. O movimento é definido por um ponto base e um destino, ou por uma distância digitada.
O que é
Esticar move alguns cantos do seu desenho e deixa os outros onde estão. Você escolhe os cantos arrastando uma janela sobre eles; todo canto dentro da janela se move, e toda linha que sai de um desses cantos o acompanha, então a forma cresce ou encolhe desse lado. Uma linha com as duas pontas dentro se move inteira. Um arco mantém a curvatura, então a curva dele muda com as pontas que se movem.
Esticar não usa a seleção. É a janela que você arrasta que decide o que se move.
Quando usar
- Para deixar uma janela ou uma porta mais alta, mais larga ou mais estreita de um lado só.
- Para empurrar um lado de uma área de padrão até uma linha nova.
Passo a passo

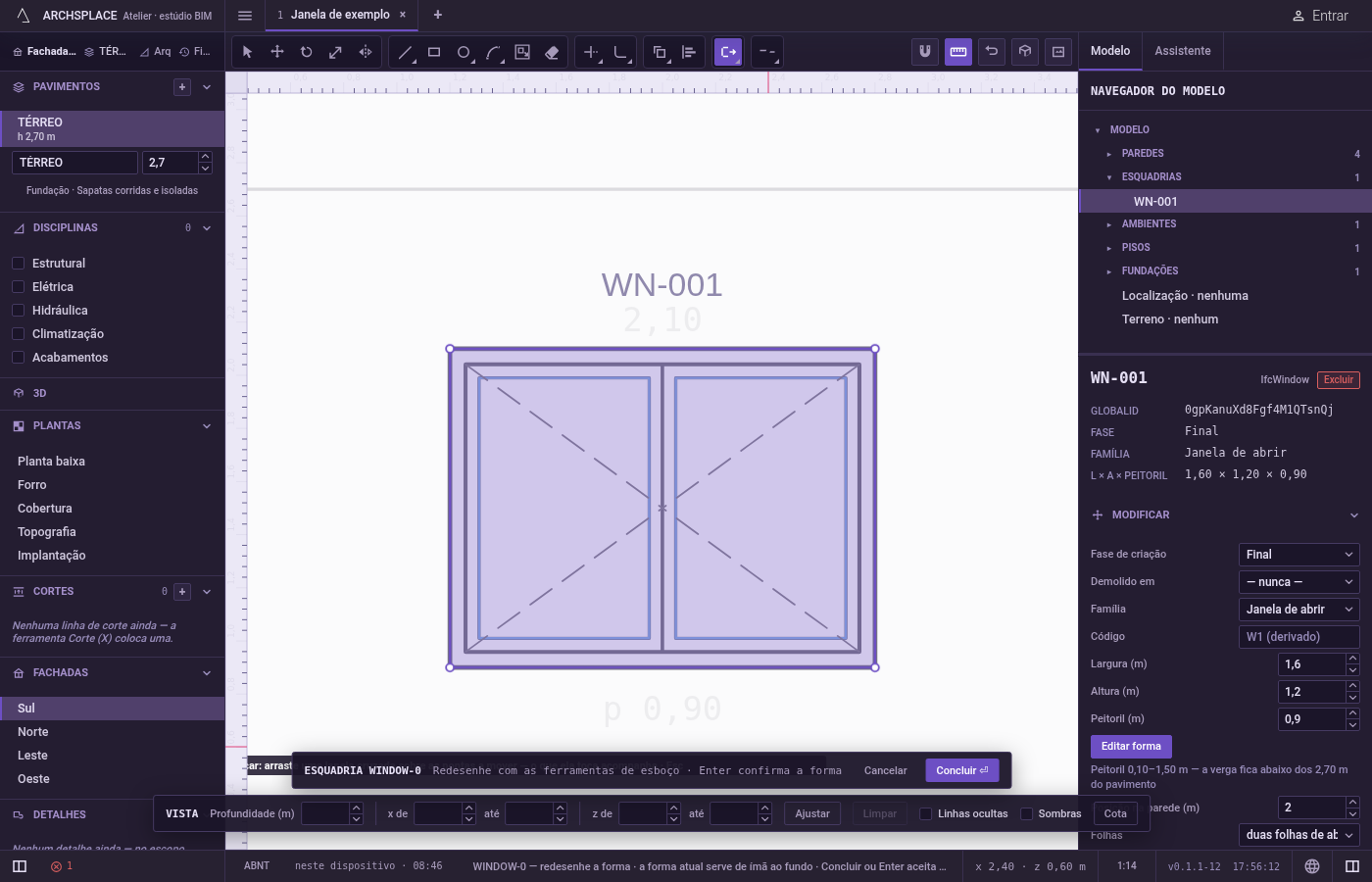

Ative Esticar. No editor de esboço (veja em Selecionar como entrar nele), aperte
Sou clique em Esticar na barra do editor. A dica junto ao cursor diz para arrastar uma janela cruzada sobre as pontas a mover, e que o resto acompanha.

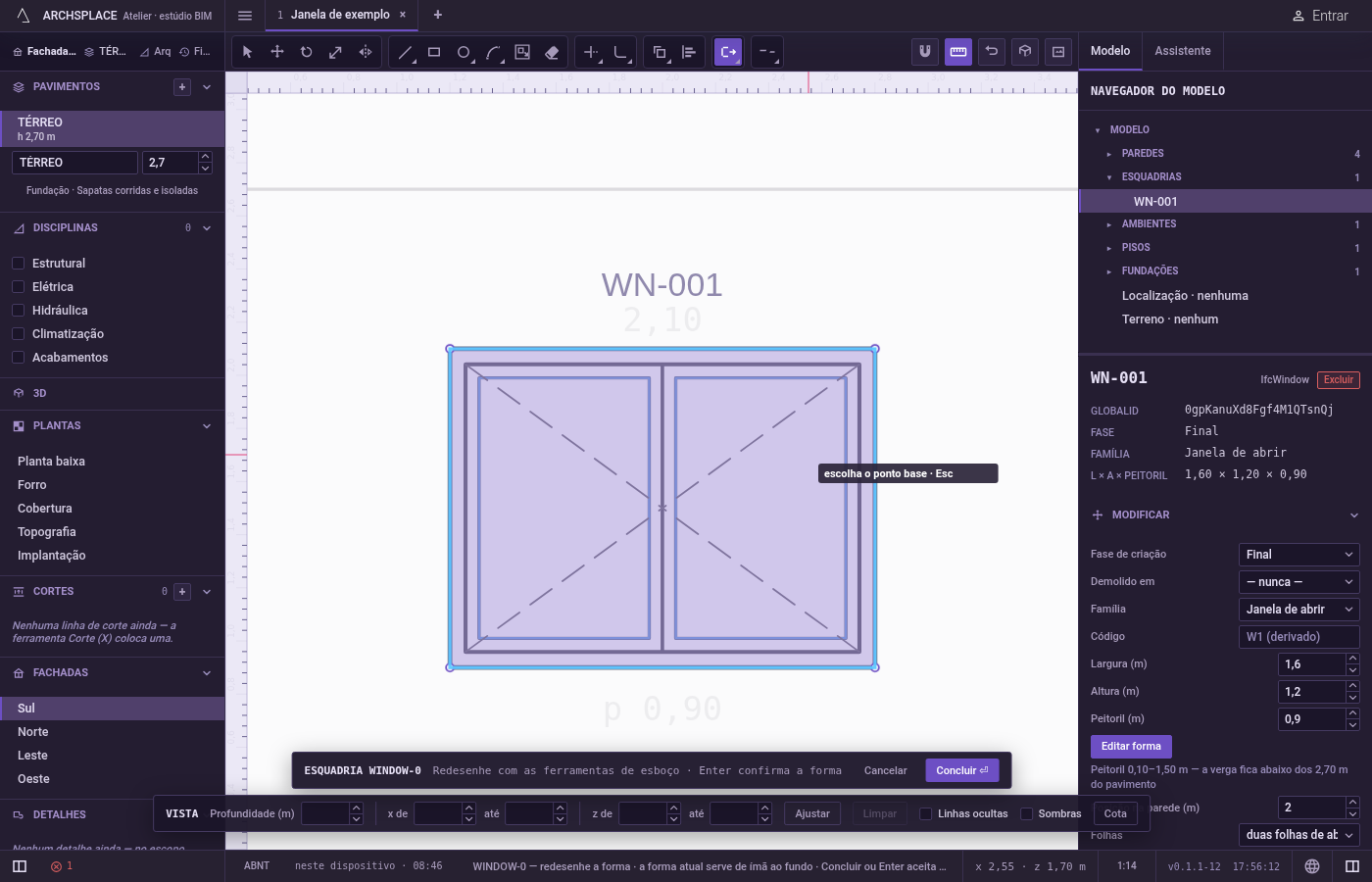

Arraste uma janela sobre os cantos a mover. Pressione ao lado deles, arraste uma caixa em volta deles em qualquer sentido e solte. As linhas que têm um canto dentro se acendem. Um clique simples repete a instrução.

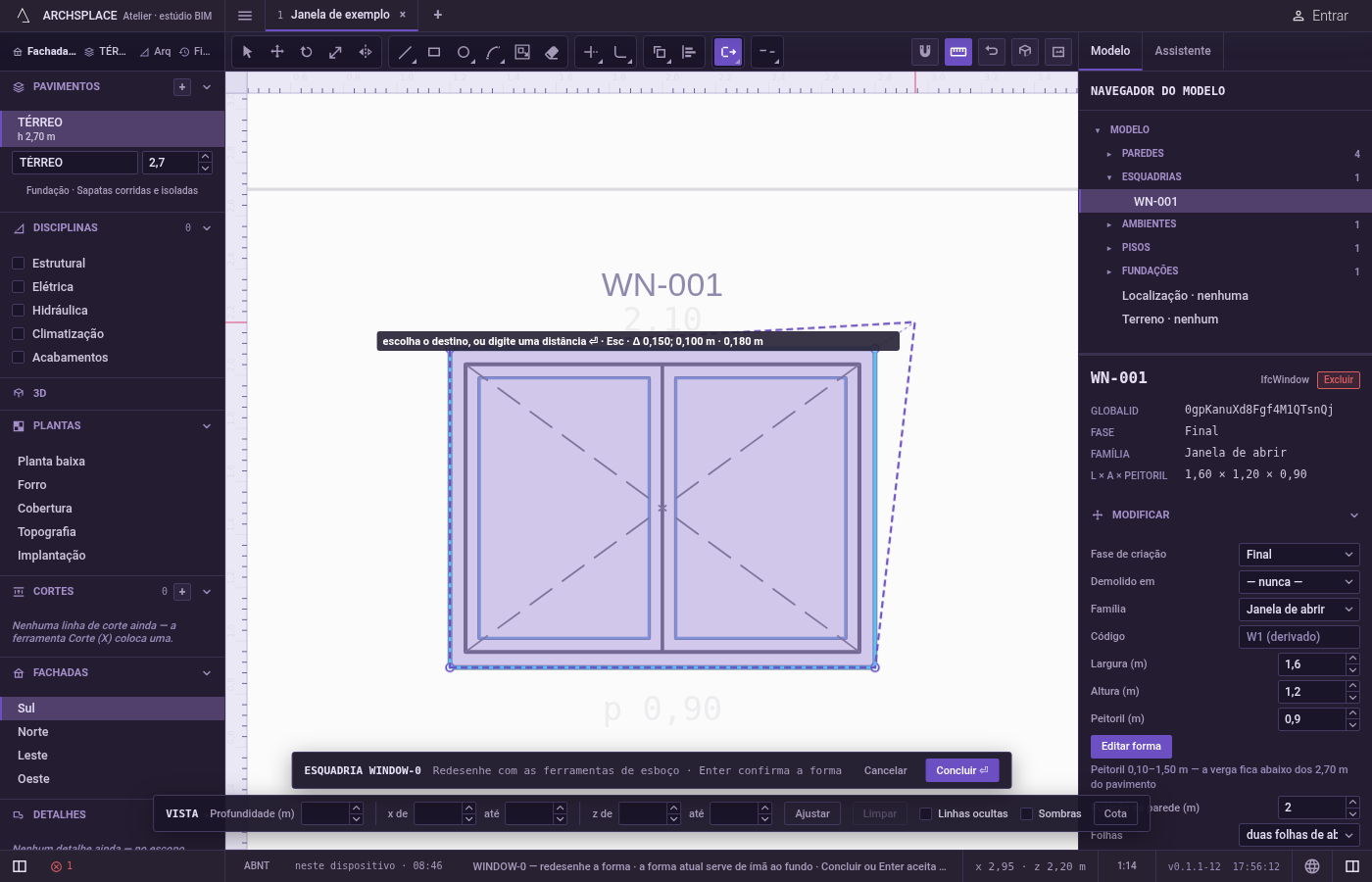

Clique no ponto base. Ele se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista, e você pode digitá-lo como
x;y.

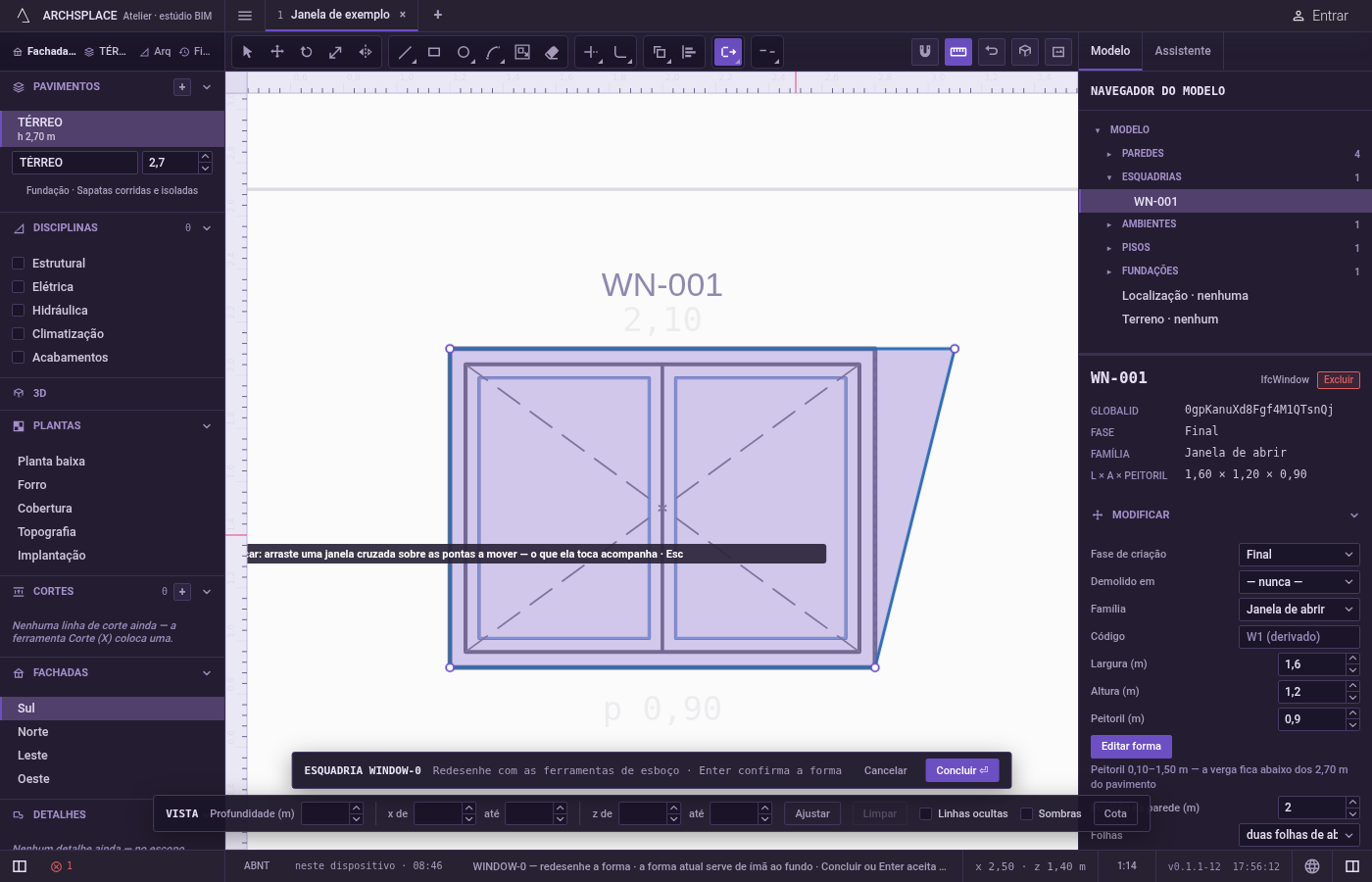

Clique no destino, ou digite a distância. Uma prévia das linhas esticadas acompanha o cursor, e a dica mostra o passo na horizontal, o passo na vertical e a distância. Clique para esticar. Para um movimento exato, aponte na direção desejada, digite a distância nas unidades do projeto e aperte
Enter.

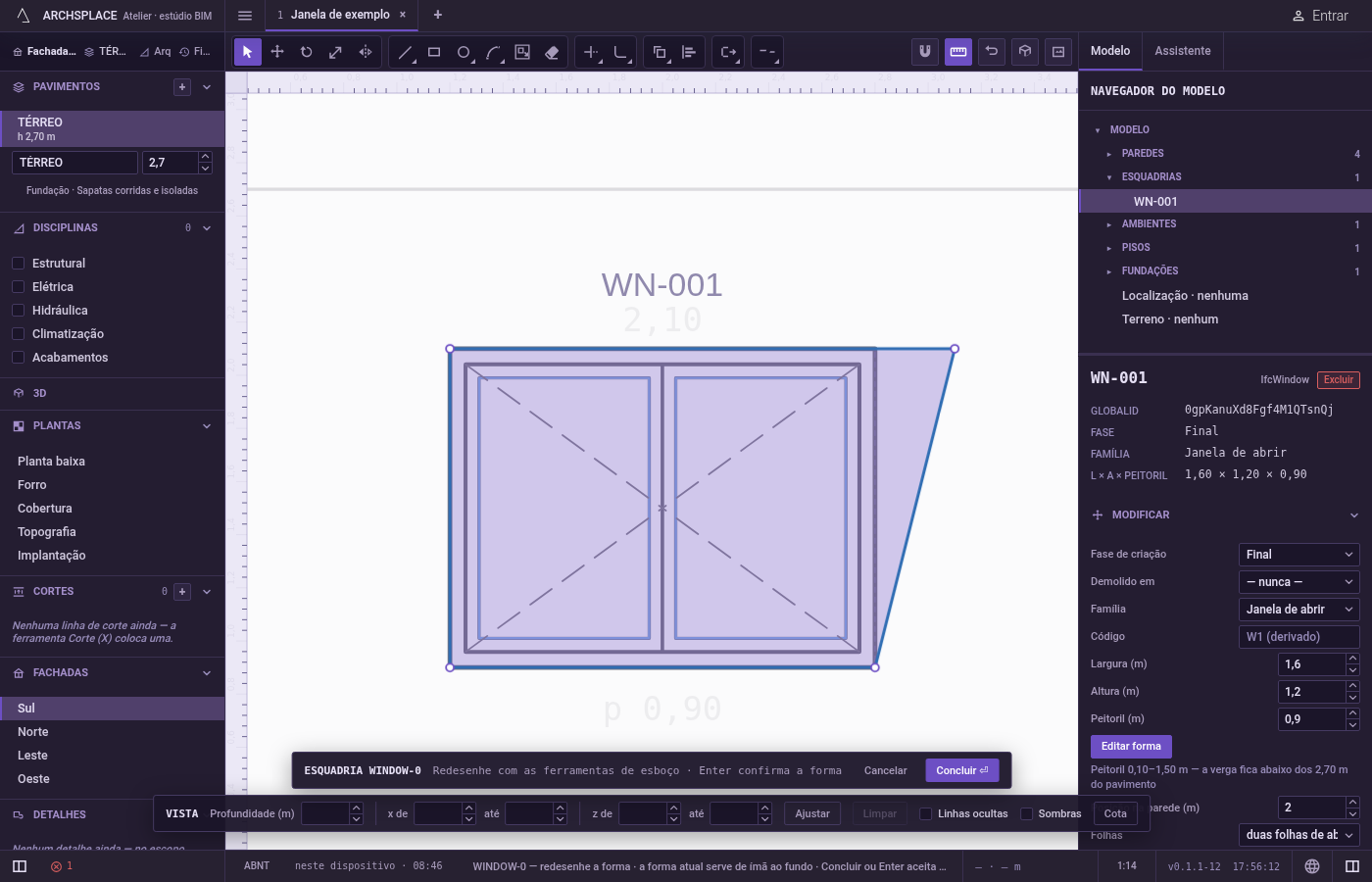

Siga em frente. Os cantos caem no lugar, as linhas esticadas ficam selecionadas, e Esticar espera uma nova janela.
Escvolta: o ponto base, depois a janela, depois para Selecionar.
O que é recusado
- Uma janela sem canto dentro. A dica diz a janela não contém ponta para esticar, e a ferramenta espera outra janela. Uma janela que cruza o meio de uma linha sem conter um dos cantos dela não move nada.
- Um movimento de nada. Um destino sobre o ponto base, ou um
0digitado, não muda nada, e a dica diz isso. - Uma distância digitada antes do ponto base. Um número sozinho digitado nessa hora não faz nada; só um ponto digitado como
x;ydefine a base. - A forma em vigor. A forma esmaecida atrás do seu desenho nunca se estica.
O que vai para o contrato
Nada até você apertar Concluir. Cada esticamento é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.
Uma janela de 1,20 m de altura esticada 20 centímetros para cima, com os cantos de cima dentro da janela de seleção:
Perguntas frequentes
Como deixo a forma de uma janela 20 centímetros mais alta sem mudar a largura?
Aperte S, arraste uma janela em volta só dos cantos de cima, clique num ponto base, aponte para cima, digite 0,2 e aperte Enter. O topo sobe e as laterais se alongam.
O que acontece com um arco quando estico uma ponta dele?
Ele continua um arco com a mesma curvatura, então a forma dele muda com a ponta que se moveu. Estique as duas pontas para mover o arco sem mudá-lo.
Preciso selecionar alguma coisa antes?
Não. Esticar ignora a seleção: é a janela que você arrasta que decide quais cantos se movem.
