Tubo de queda
Tubo de queda coloca o tubo vertical por onde o esgoto desce, com um clique onde ele fica. Todos os pontos de esgoto de um pavimento passam a descer para o tubo de queda mais próximo, por uma rede que o Atelier lança sozinho.
O que é
O tubo de queda é o tubo vertical que leva o esgoto para baixo através do edifício. A ferramenta coloca um com um único clique, no ponto onde ele fica; o tubo então corre a prumo por todos os pavimentos, desde abaixo do ramal mais baixo até 40 cm acima da telha, onde atravessa a cobertura, e é isso que o ventila. O painel pode encerrá-lo no sótão, numa válvula de admissão de ar.
O tubo de queda é para onde vai o esgoto. Os pontos de esgoto de cada pavimento descem para o tubo de queda mais próximo, numa única rede que o Atelier lança sozinho, com declividade, diâmetros e conexões. Nada dessa rede é guardado: acrescente um tubo de queda, ou mova um, e a rede é lançada de novo.
Quando usar
- Para começar o esgoto de uma casa: coloque um tubo de queda perto dos banheiros e da cozinha.
- Para acrescentar um segundo tubo de queda, para que um banheiro distante desça pelo próprio.
- Para escolher entre a ventilação pela cobertura e uma válvula de admissão de ar.
Passo a passo

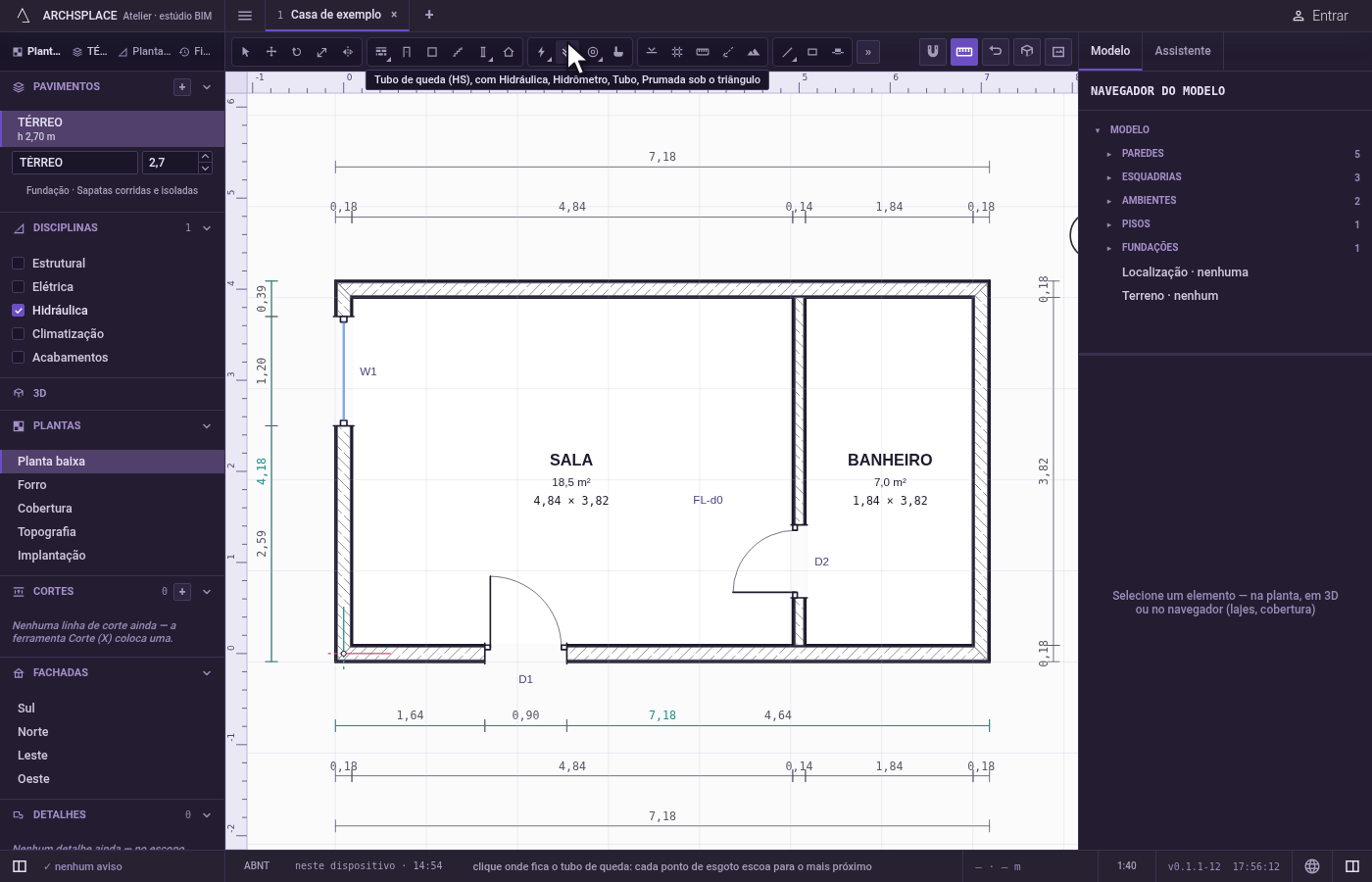

Ative a ferramenta. Digite
He logo depoisS, ou escolha a ferramenta na barra, onde ela divide um botão com as outras ferramentas de hidráulica. A barra de status diz que cada aparelho desce para o tubo de queda mais próximo.

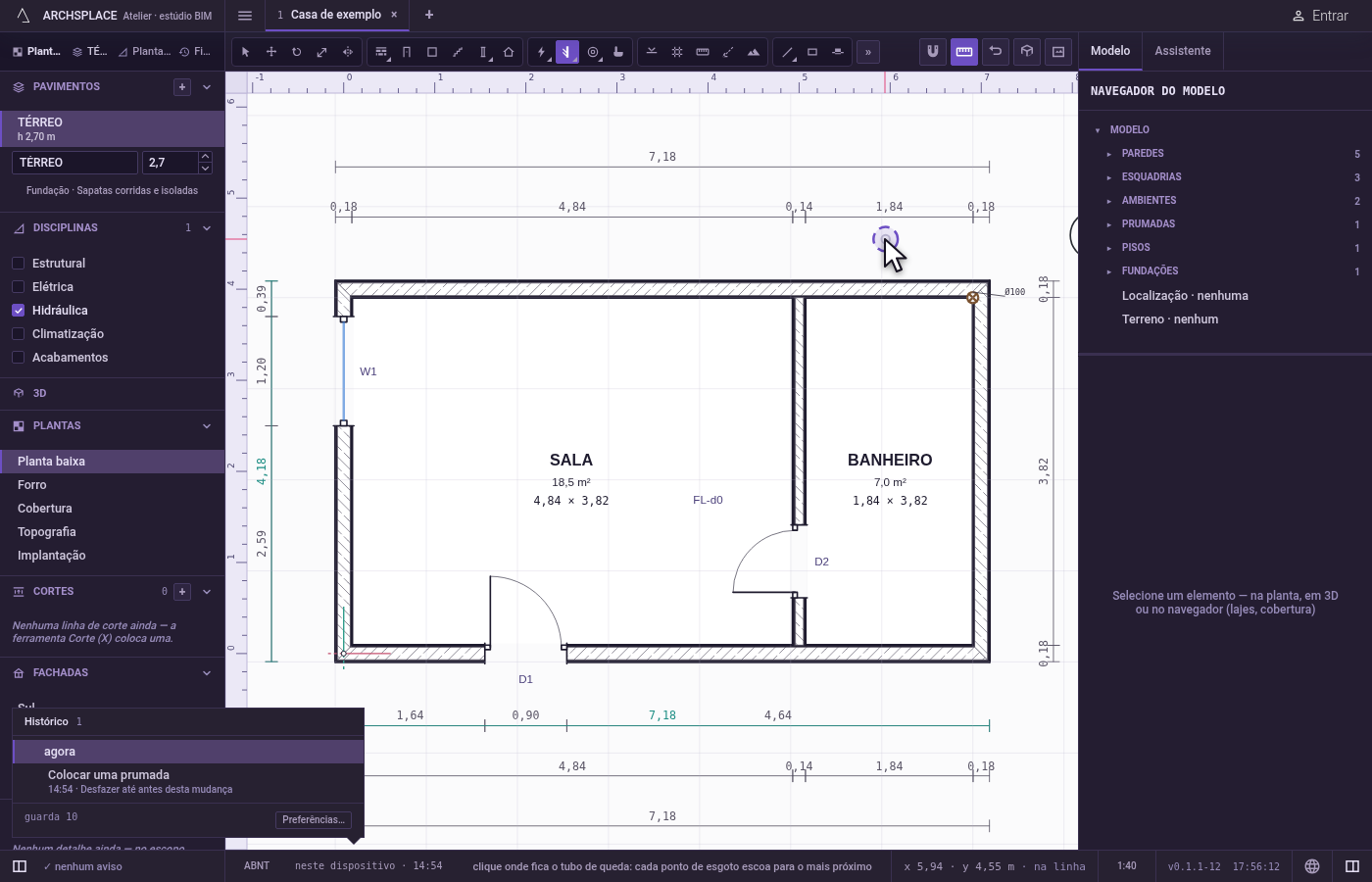

Clique onde ele fica. O ímã prende o clique no ponto mais próximo ao alcance, como o canto de uma parede. O tubo de queda é colocado ali e atravessa todos os pavimentos. Cada clique coloca mais um.

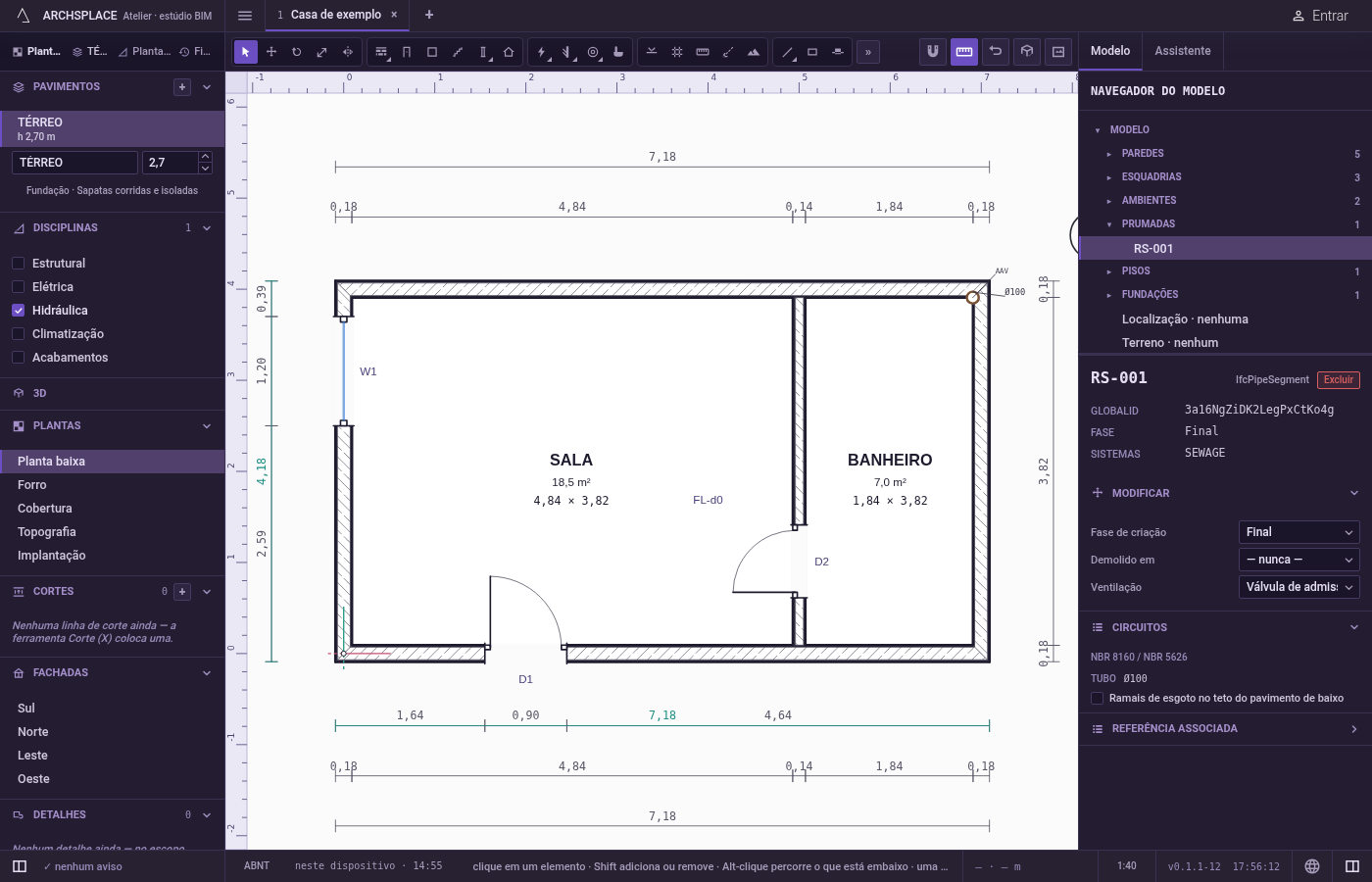

Defina a ventilação no painel. Selecione o tubo de queda com Selecionar. O campo Ventilação mostra Pela cobertura ou Válvula de admissão de ar no sótão.
O que é recusado
- Nada no clique. O tubo de queda é colocado onde você clicar. O projeto diz depois, no painel dele, quando ele passa dentro de um pilar, de uma viga ou de uma esquadria, e em que trecho.
O que vai para o contrato
Um registro novo de prumada no fim da lista de prumadas do projeto, num único passo que um único desfazer anula: o ponto em metros, o sistema de esgoto que ele leva e a fase em que a vista desenha. Ele não indica pavimento, porque atravessa todos. A ventilação só é gravada quando você escolhe a válvula. Os ramais de esgoto e as conexões nunca são gravados.
Conceitos
Veja também
Perguntas frequentes
Para qual tubo de queda desce o lavatório?
Para o mais próximo. Os pontos de esgoto de cada pavimento descem para o tubo de queda mais próximo, numa única rede com declividade e conexões, lançada pelo Atelier.
Como o tubo de queda é ventilado?
De início, ele sobe 40 cm acima da telha, onde atravessa a cobertura. No painel, o campo Ventilação pode encerrá-lo no sótão, numa válvula de admissão de ar.
