Círculo
Círculo desenha um círculo inteiro no editor de esboço a partir do centro e de um ponto dele, ou do centro e de um raio digitado. O círculo é guardado como quatro quartos de arco de verdade, então continua um círculo até o contrato.
O que é
Círculo desenha um círculo inteiro a partir de duas coisas: o centro e, ou um ponto do círculo, ou um raio digitado. O círculo é feito de quatro quartos de arco que se encontram nos pontos da direita, de cima, da esquerda e de baixo. Esses quatro pontos são cantos de verdade: você pode se prender a eles, pegá-los com Selecionar, e outras ferramentas podem parar neles.
Quando usar
- Para desenhar uma janela redonda, um óculo ou uma escotilha numa porta.
- Para desenhar uma área de padrão circular, como uma marchetaria redonda num piso.
- Para criar um círculo que Aparar vai cortar num arco ou num segmento.
Passo a passo

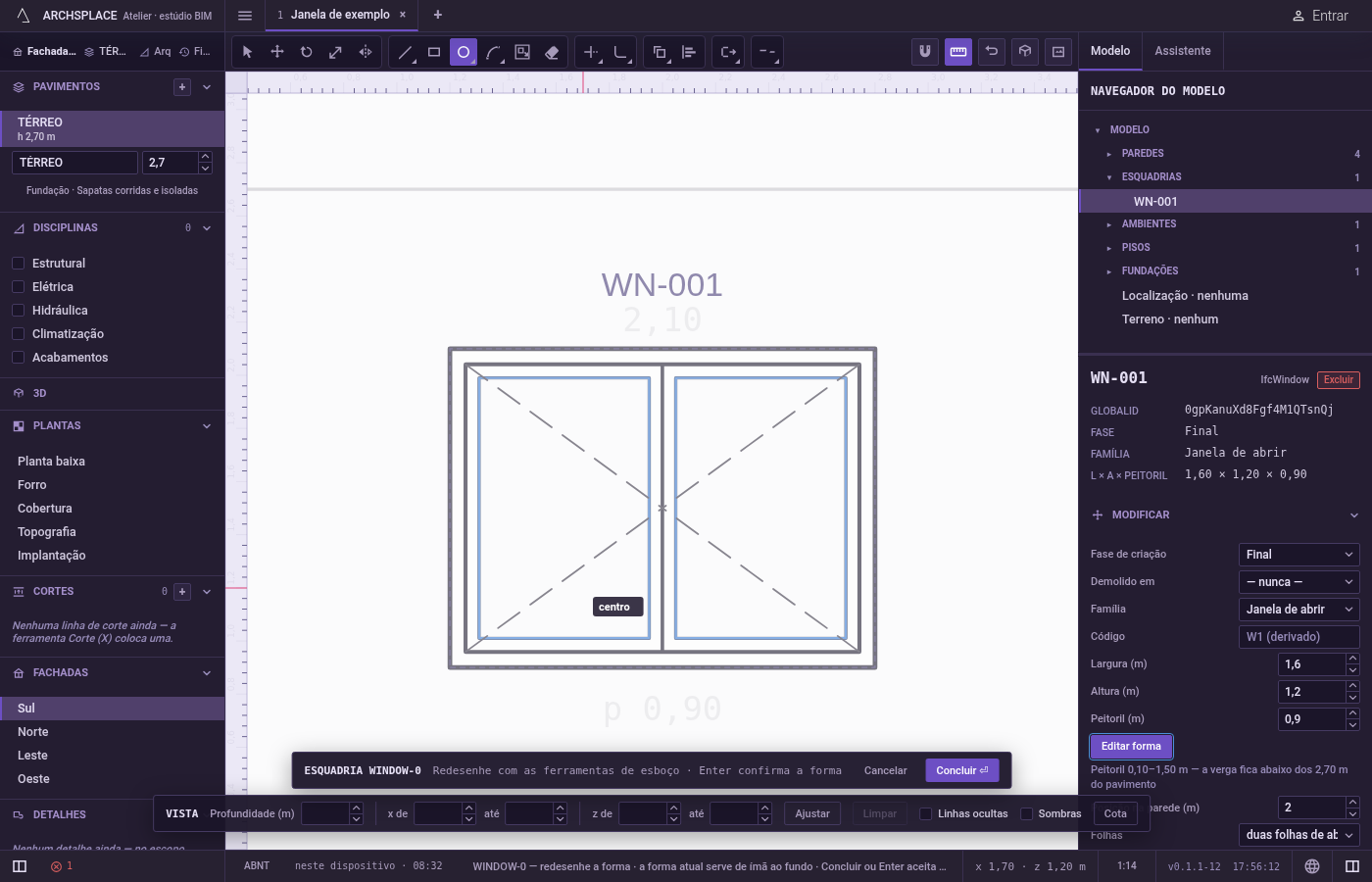

Ative Círculo. No editor de esboço (veja em Selecionar como entrar nele), aperte
Cou clique em Círculo na barra do editor. A dica junto ao cursor diz centro.

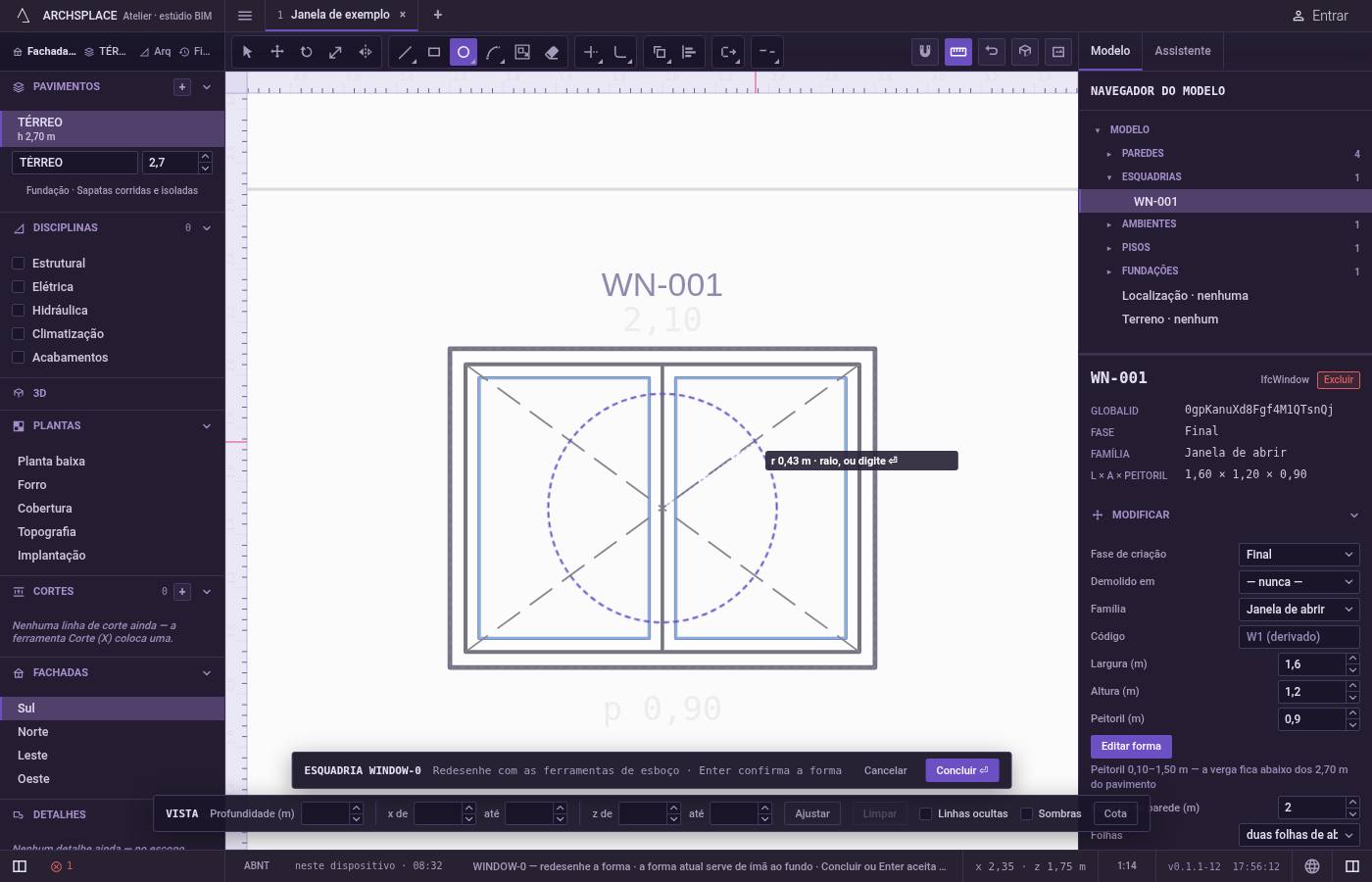

Clique no centro. Ele se prende a cantos, pontos médios, centros de arcos, cruzamentos, à forma em vigor esmaecida e às linhas da vista.
Clique num ponto do círculo. Uma prévia do círculo e o raio acompanham o cursor, e a dica mostra o raio, como r 0,40 m num projeto métrico. Clique para desenhá-lo. Você também pode pressionar no centro, arrastar e soltar sobre o círculo.

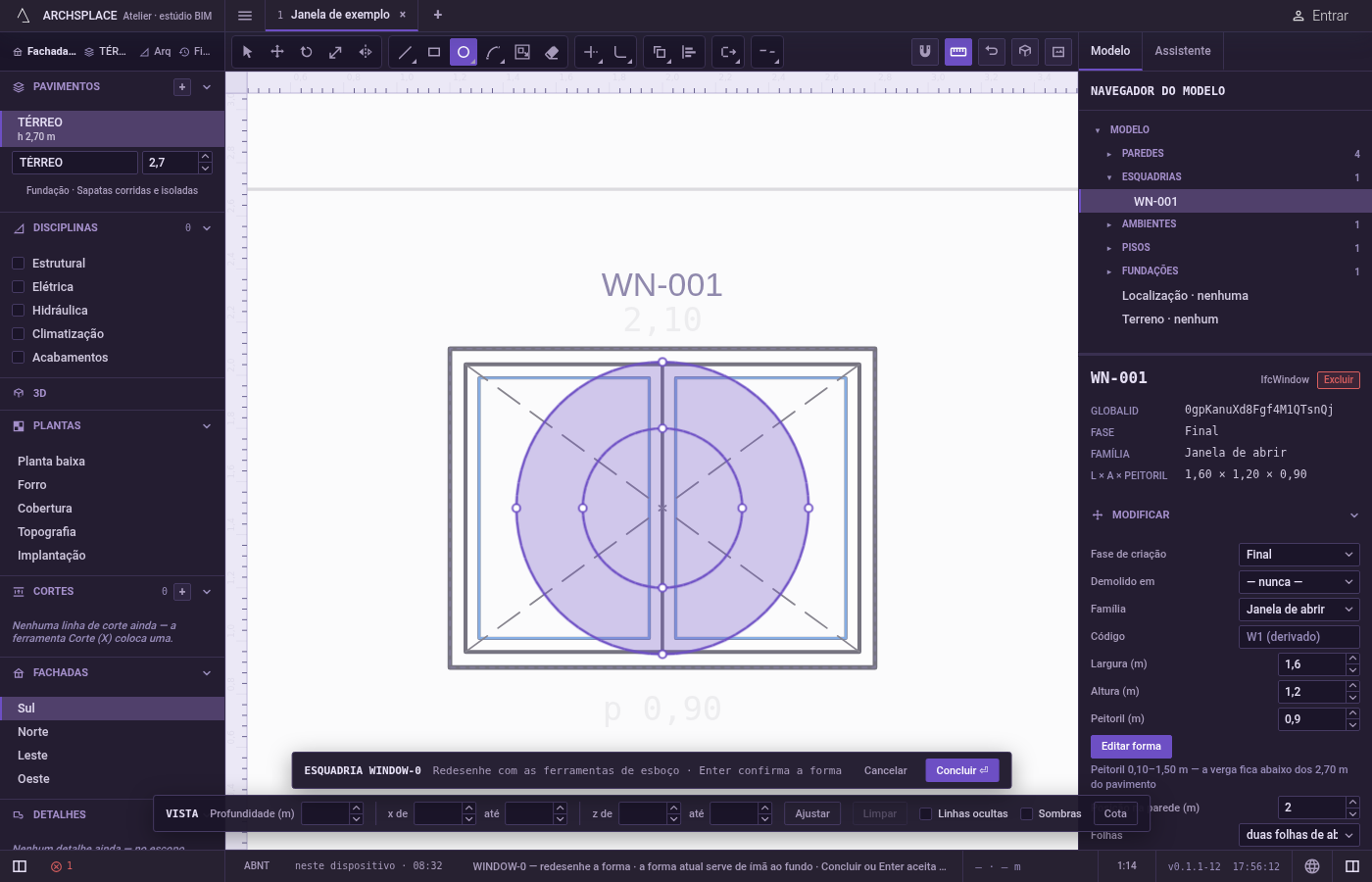

Ou digite o raio. Depois do centro, digite o raio nas unidades do projeto e aperte
Enter.Backspaceapaga o último caractere.

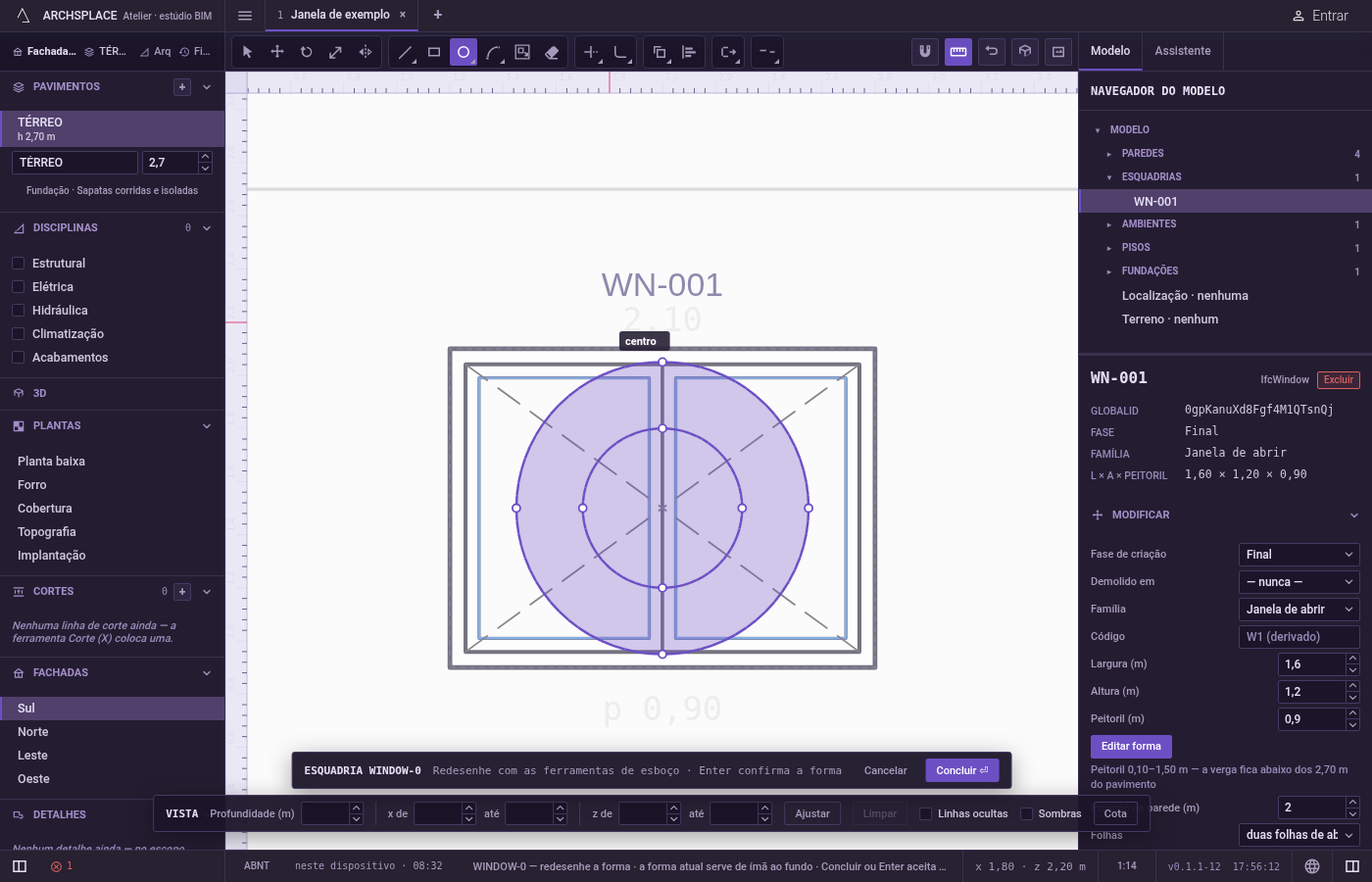

Siga em frente. O círculo fica no desenho, e a ferramenta está pronta para o próximo.
Escdescarta um centro que você já definiu.
O que é recusado
- Um círculo com menos de um milímetro. Um raio tão pequeno não desenha nada; a ferramenta mantém o centro e espera.
- Um raio digitado antes do centro. Os números só contam depois que o centro está definido.
- Um diâmetro ou três pontos. Esta ferramenta pede um centro. Para desenhar pelas pontas de um diâmetro, use Círculo por 2 pontos; por três pontos, Círculo por 3 pontos.
O que vai para o contrato
Nada até você apertar Concluir. O círculo entra no desenho dentro do editor, com o centro e o raio arredondados ao milímetro, e Ctrl+Z volta por ele. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.
Um círculo sozinho vira quatro pontos, cada um com uma curvatura de 0.414214: o terceiro número que diz que o lado desse ponto até o seguinte é um quarto de círculo. Uma janela redonda de 80 centímetros de diâmetro, com o centro a 1,50 m de altura, fica assim:
Perguntas frequentes
Como desenho uma janela redonda de exatamente 80 centímetros?
Abra a forma da janela, aperte C, clique no centro, digite 0,4 e aperte Enter. O raio é a metade do diâmetro.
O círculo é guardado como muitas retas curtas?
Não. Ele é feito de quatro quartos de arco, cada um guardado com a curvatura exata, então os desenhos, a vista 3D e as exportações mostram um círculo de verdade.
Posso apagar parte de um círculo?
Pode. Apagar tira o quarto em que você clica, e Aparar corta o trecho entre duas linhas que cruzam o círculo.
