Arco por raio no editor de peça

Arco por raio traça uma junta curva dentro da peça de um padrão a partir das duas pontas e de um raio, abaulada para o lado que você aponta. Você dá o raio apontando ou digitando, e o arco traçado é o menor entre as duas pontas.

O que é

Arco por raio traça um arco entre dois pontos que você já conhece, com um raio que você escolhe. Depois das duas pontas, o cursor diz duas coisas: o lado para onde o arco se abaúla e, pela distância dele até o meio da reta entre as pontas, o raio. O arco traçado é sempre o menor entre as duas pontas, então no máximo meio círculo. O arco é uma única junta e continua um arco de verdade em todo lugar.

É o mesmo Arco por raio dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para ligar dois pontos com um arco de raio conhecido.
Para curvar um lado entre dois cantos que você já tem.
Quando você conhece um ponto por onde a curva passa, Arco é mais simples.

Passo a passo

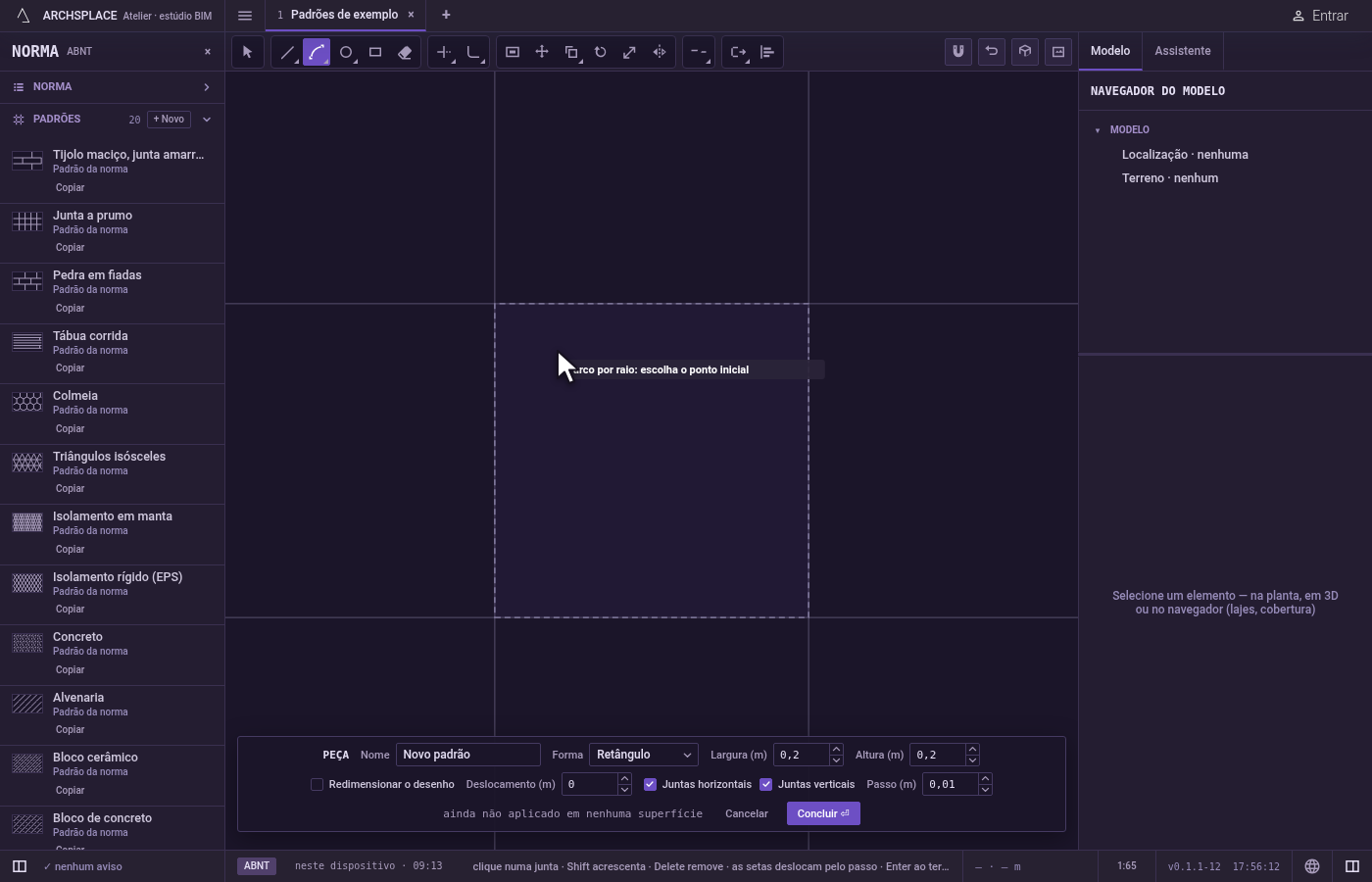

Ative a ferramenta. Digite A e depois S, um em seguida do outro, ou clique em Arco por raio na barra. Ela divide o botão com Arco e Arco por centro. O A abre Arco por um instante, e o S completa esta.
Escolha o início. Clique nele, ou digite x;y e aperte Enter, medido a partir do canto inferior esquerdo da peça.
Escolha o fim. Clique nele.

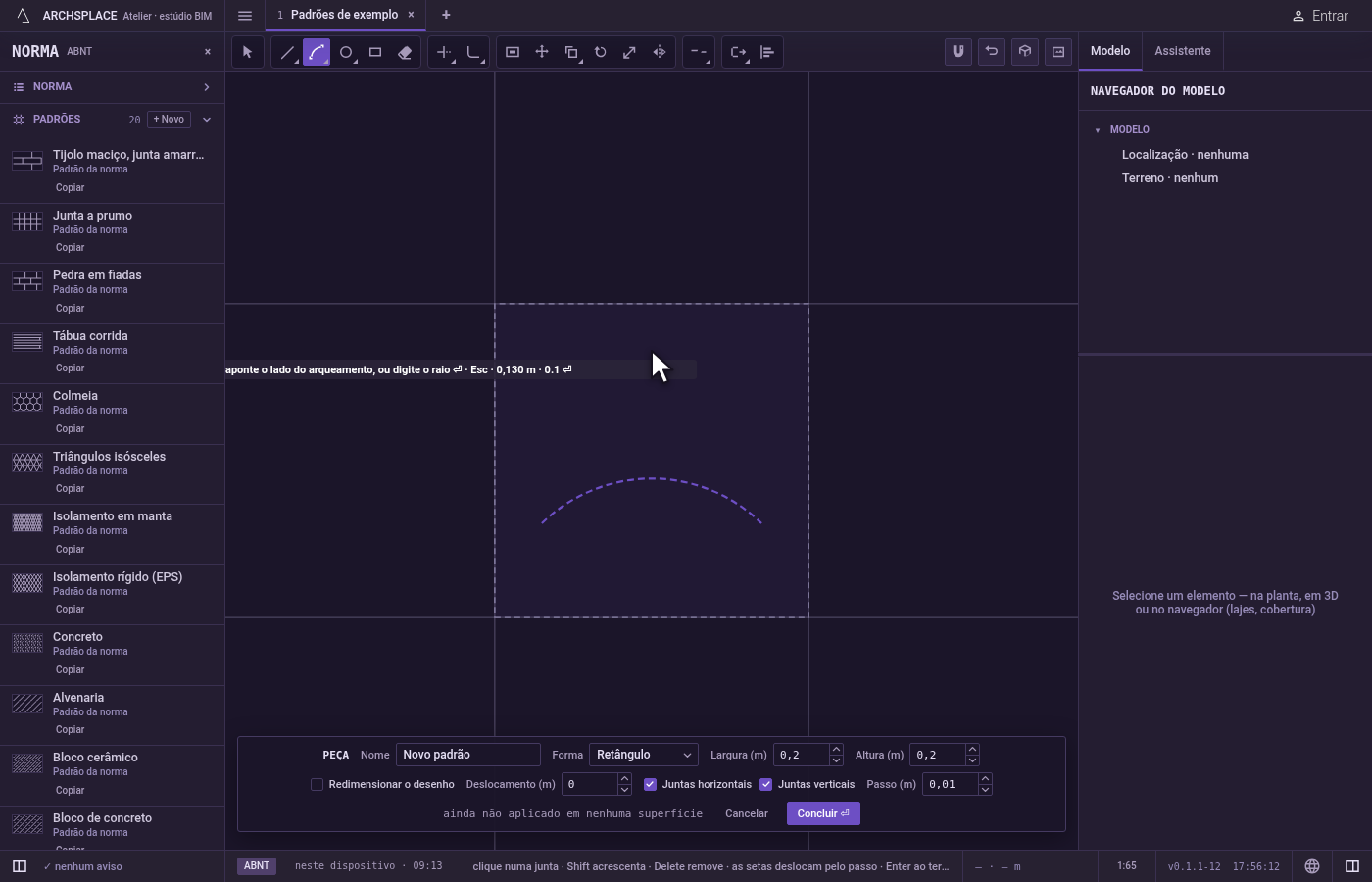

Dê o lado e o raio. Uma prévia do arco acompanha o cursor, abaulada para o lado dele. Clique para traçá-lo. Para ser exato, mantenha o cursor do lado que você quer, digite o raio e aperte Enter. Se a prévia aparecer na cor de recusa, o clique seria recusado.

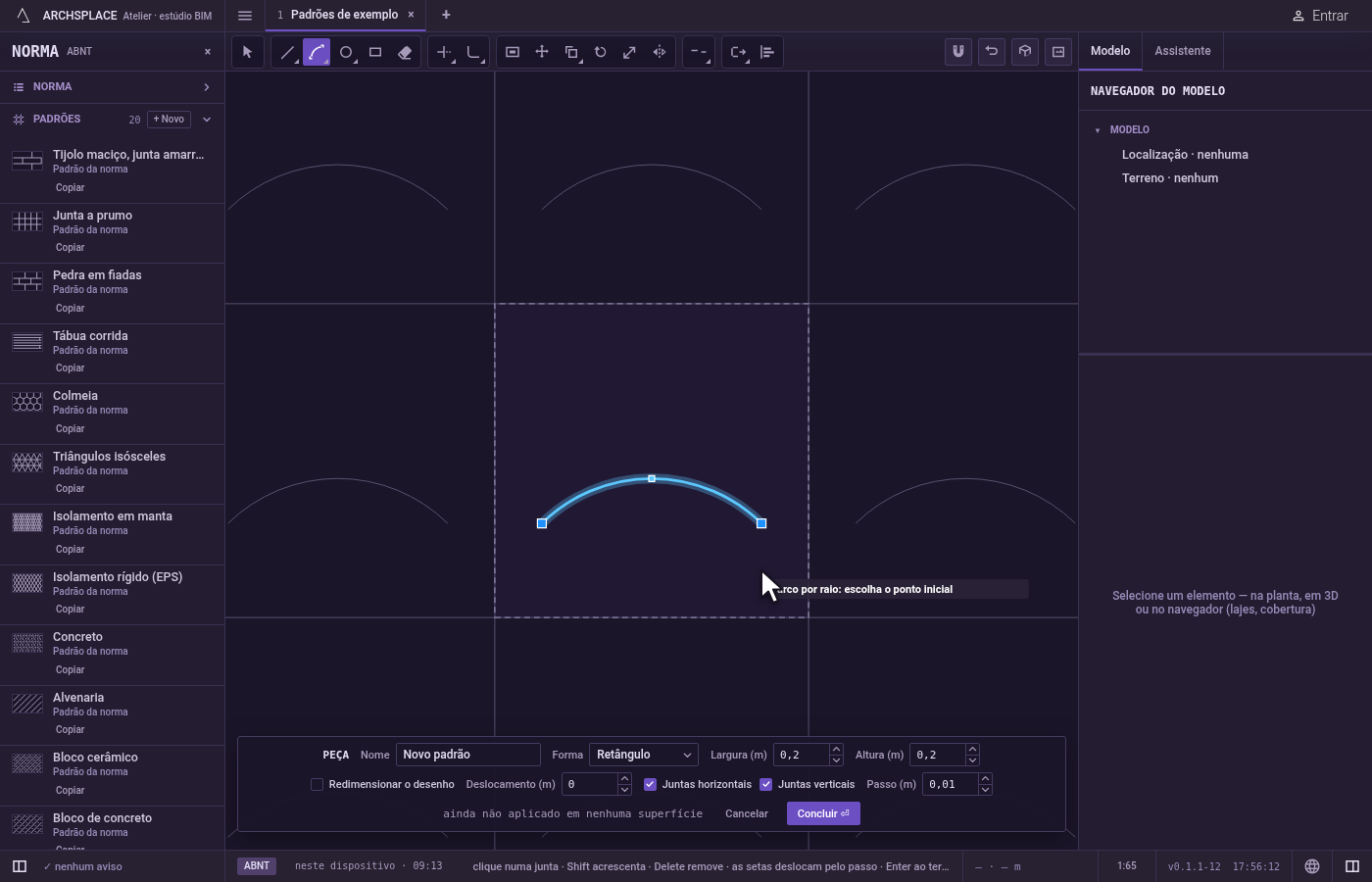

Trace o próximo ou termine. O arco fica, selecionado, e a ferramenta espera um novo início. Esc descarta os pontos colocados e depois sai da ferramenta para Selecionar. Ctrl+Z desfaz o último arco. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Um raio curto demais. Um raio digitado menor que metade da distância entre as duas pontas não alcança as duas, e a dica diz esse ponto não forma figura. Enquanto você aponta, o raio nunca fica abaixo dessa metade.
Duas pontas num mesmo ponto. Não formam figura, e a dica diz isso.
Um arco que sai da peça. Se qualquer parte da curva ficaria fora da peça, nada é traçado, e o editor diz uma forma deve ficar dentro da peça.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça. Um arco é guardado pelas duas pontas, com a curva entre elas, então continua um arco de verdade. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Como traço um arco de raio exato entre dois pontos?

Escolha o início e o fim, aponte para o lado em que o arco deve se abaular, digite o raio e aperte Enter.

Por que o meu raio digitado foi recusado?

Um raio menor que metade da distância entre as duas pontas não alcança as duas, então nenhum arco é traçado. Digite um raio maior.

Esta ferramenta traça mais que meio círculo?

Não. Ela traça o arco menor entre as duas pontas. Para um arco mais longo, use Arco por centro ou Arco.
