Tubo desenha um tubo à mão entre dois cliques, no sistema escolhido ao lado das ferramentas: água fria, água quente, esgoto ou águas pluviais. As pontas dele se unem a outros tubos do mesmo sistema, e o diâmetro e a declividade são definidos no painel.
O que é
Tubo desenha um tubo reto de um ponto a outro, à mão. A lista ao lado das ferramentas escolhe o sistema; num projeto com a norma brasileira, água fria (PVC soldável), água quente (CPVC), esgoto sanitário (PVC) ou águas pluviais (PVC). A hidráulica que o Atelier lança sozinho a partir dos pontos hidráulicos não precisa desta ferramenta; ela é para os trechos que você quer desenhar você mesmo.
Um tubo é um elemento linear, como uma parede ou uma viga: uma ponta que você coloca na ponta de outro tubo do mesmo sistema se une a ele, os tubos selecionados mostram alças onde se encontram, e uma junção se move com todos os tubos que se encontram nela.
Quando usar
- Para desenhar um tubo existente de um levantamento.
- Para acrescentar um trecho que o lançamento automático não faz, como um tubo de águas pluviais ao longo de um terraço.
Passo a passo

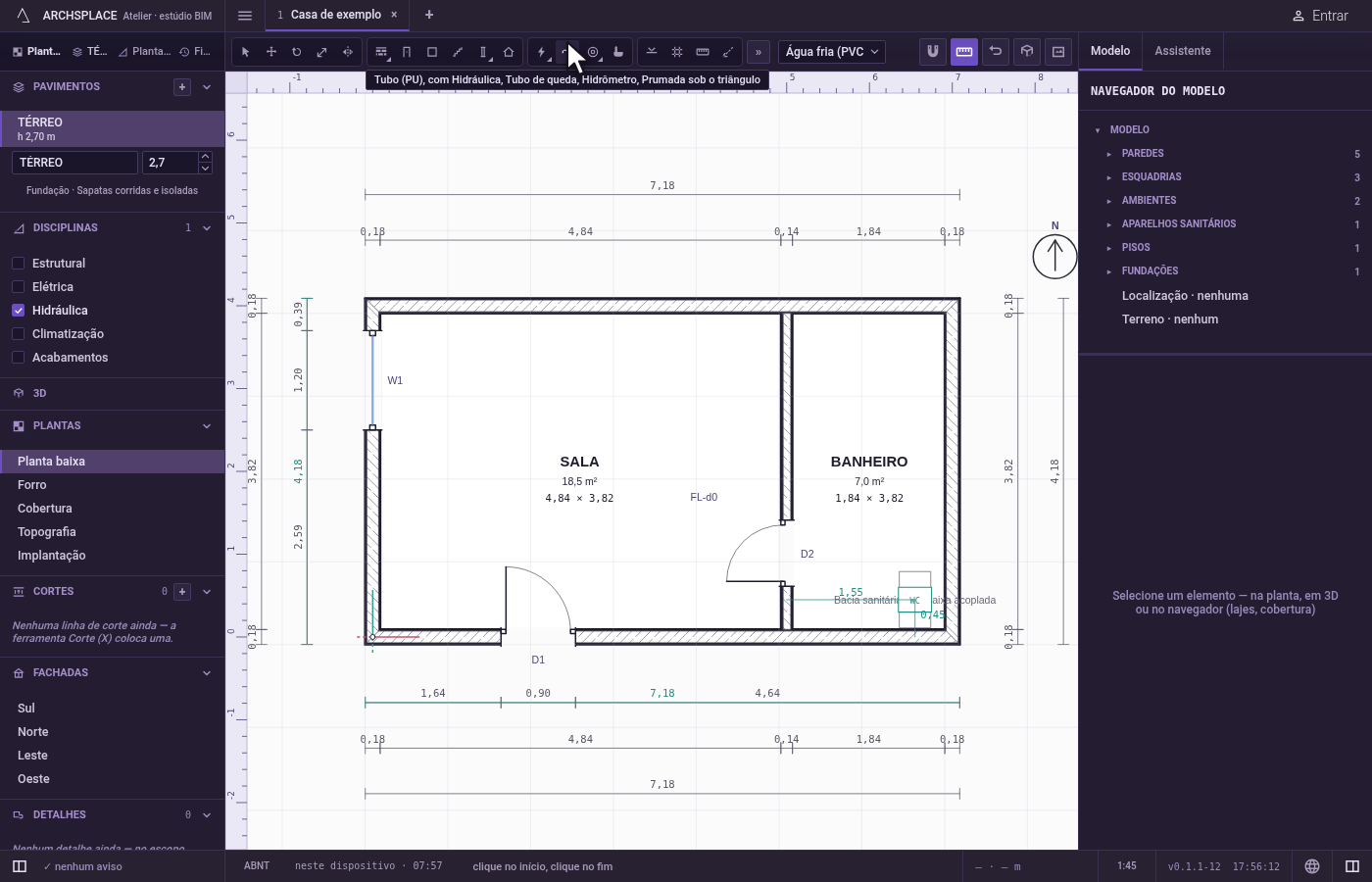

Ative a ferramenta. Digite
Pe logo depoisU, ou escolha a ferramenta na barra, onde ela divide um botão com as outras ferramentas de hidráulica. A barra de status pede um clique no início e outro no fim.

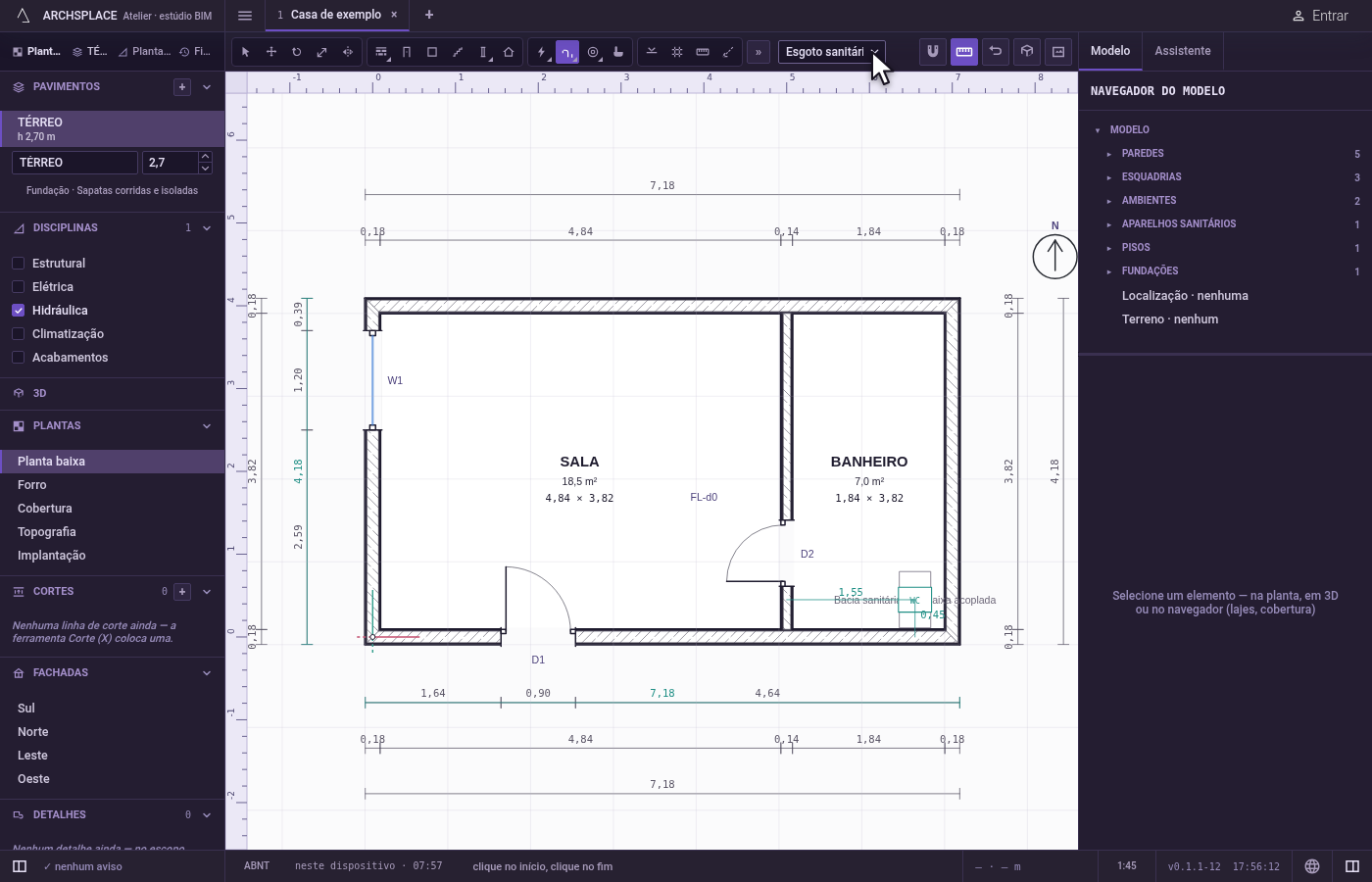

Escolha o sistema. Escolha na lista ao lado das ferramentas.

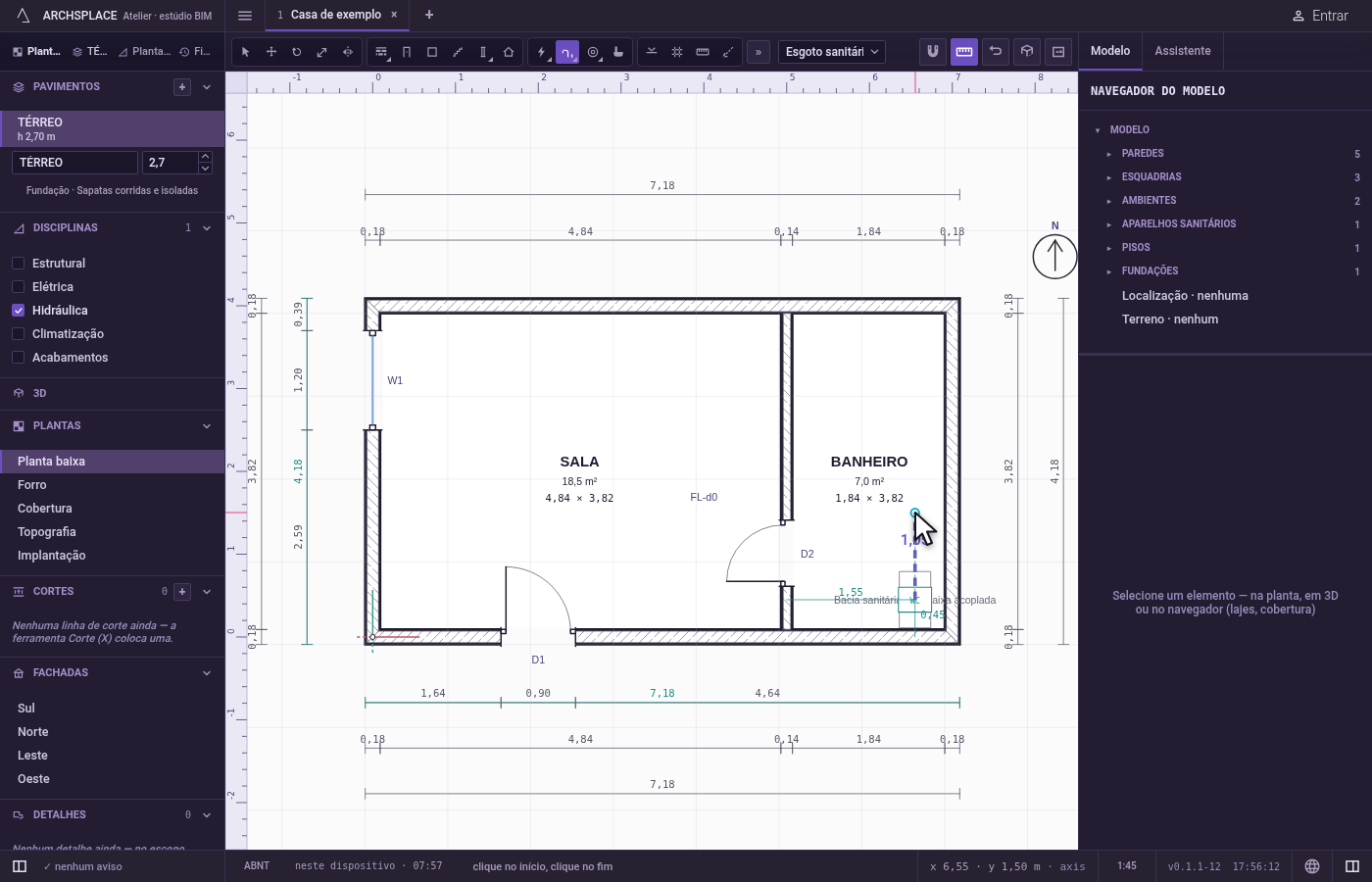

Clique no início. O ímã prende o clique no ponto mais próximo ao alcance.

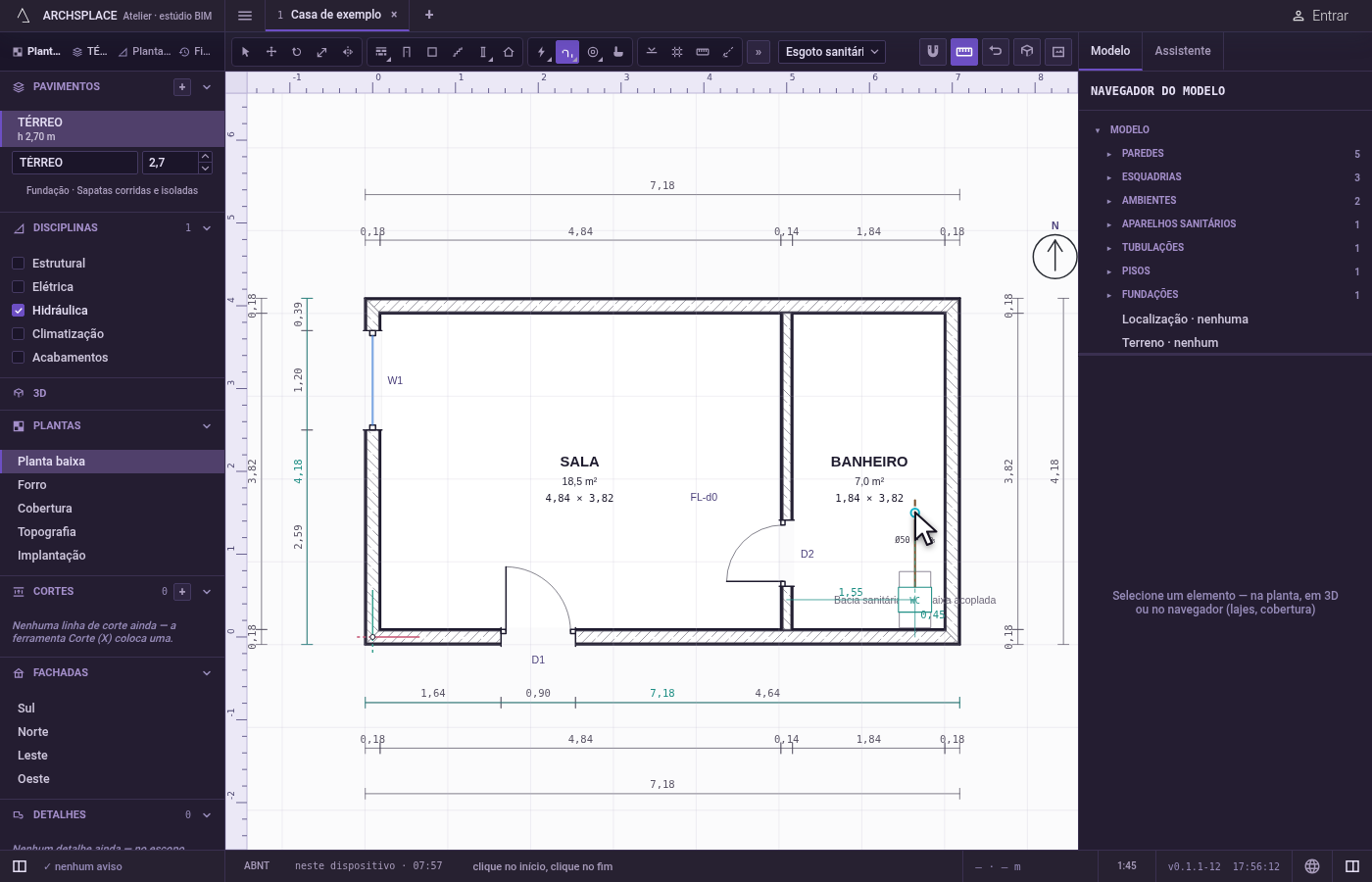

Clique no fim, ou digite o comprimento. Clique onde o tubo termina, ou digite o comprimento nas unidades do projeto e aperte
Enterpara terminá-lo a essa distância, na direção do cursor.Shift, ouF8enquanto estiver ligado, o mantém na horizontal ou na vertical. Cada tubo pede dois cliques novos.
Ajuste no painel. Selecione o tubo com Selecionar para mudar o sistema, o diâmetro, a declividade em porcentagem ou o comprimento.
O que é recusado
- Um tubo com menos de 10 cm. Um clique ou um comprimento digitado que deixaria o tubo com menos de 10 cm não desenha nada, e um aviso diz que um trecho de tubulação tem pelo menos isso.
- Uma declividade fora dos limites. A declividade precisa ficar entre 0 e 50 por cento.
O que vai para o contrato
Um registro novo no fim da lista de tubos do projeto, num único passo que um único desfazer anula: o pavimento, o sistema, as duas pontas em metros e a fase em que a vista desenha. Uma ponta que se uniu a outro tubo do mesmo sistema é gravada exatamente na ponta dele. O diâmetro e a declividade são gravados quando você os define no painel.
Conceitos
Perguntas frequentes
Preciso desenhar os tubos de cada aparelho?
Não. A alimentação e o esgoto a partir dos pontos hidráulicos são lançados pelo Atelier. A ferramenta Tubo é para um trecho que você queira desenhar você mesmo.
Por que não consigo desenhar um tubo muito curto?
Um trecho de tubulação tem pelo menos 10 cm. Um mais curto é recusado antes de ser desenhado, com esse motivo.
