Hidrômetro
Hidrômetro coloca o ponto de onde a alimentação de água começa: um clique numa parede o coloca ali e, quando a fase já tem um, um clique o move, e a alimentação acompanha. Ctrl e um clique acrescentam outro hidrômetro.
O que é
O hidrômetro é onde a alimentação de água começa. Como no quadro de distribuição, a ferramenta coloca uma vez e depois move: o primeiro clique numa parede coloca o hidrômetro, e cada clique depois disso leva o hidrômetro da fase em que você desenha para a parede clicada. A alimentação acompanha na hora, lançada de novo a partir do novo lugar. Com Ctrl pressionado, um clique acrescenta outro hidrômetro.
Cada ponto de água fria e de água quente é alimentado pelo distribuidor mais próximo, ou pelo hidrômetro onde não houver distribuidor, cada um por um caminho próprio. O hidrômetro não está na lista de Hidráulica: ele tem esta ferramenta própria.
Quando usar
- Para colocar a entrada de água de uma casa.
- Para levá-lo a outra parede e ver a alimentação lançada de novo.
- Para acrescentar um segundo hidrômetro, para uma segunda unidade.
Passo a passo

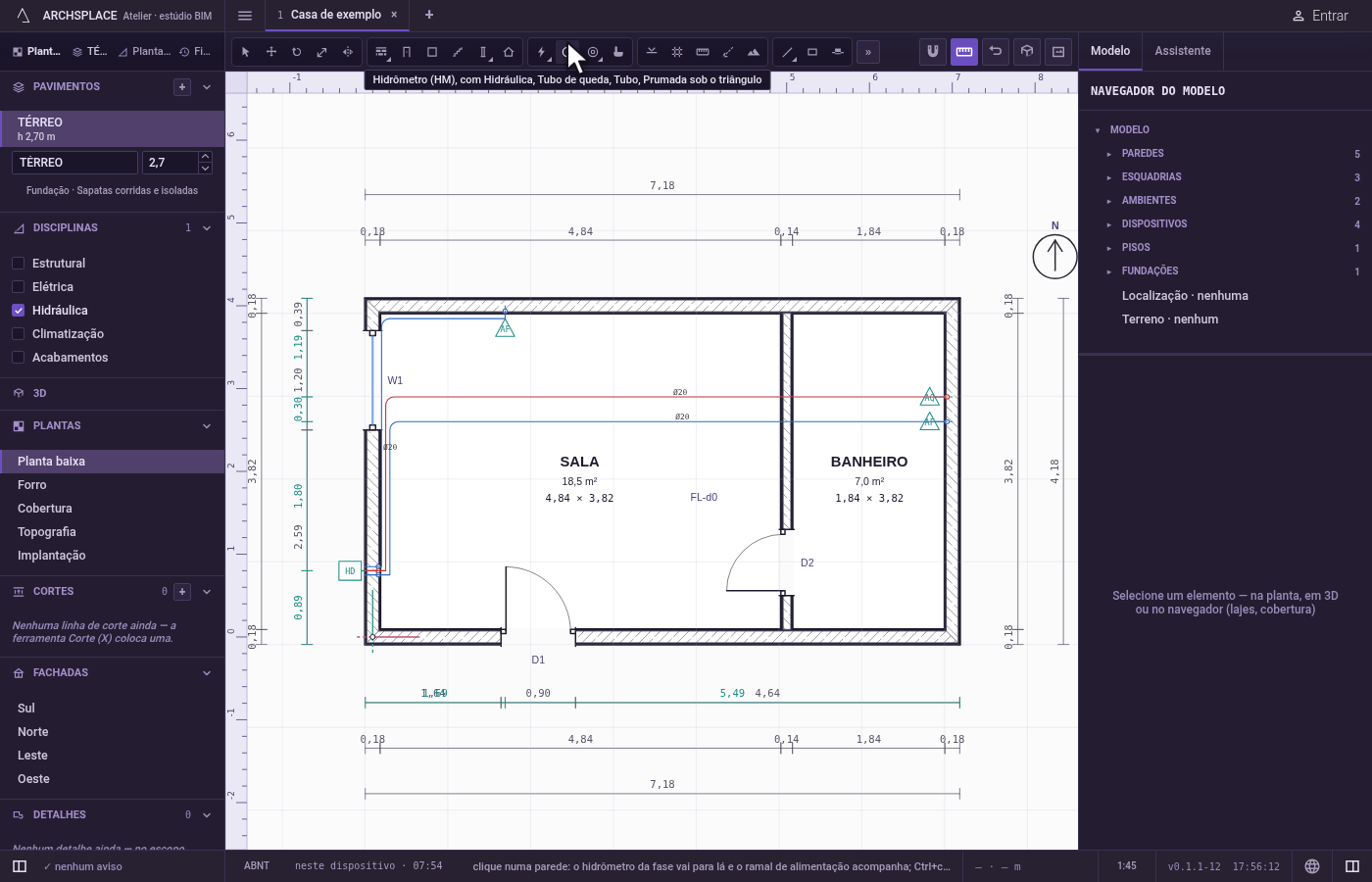

Ative a ferramenta. Digite
He logo depoisM, ou escolha a ferramenta na barra, onde ela divide um botão com as outras ferramentas de hidráulica. A barra de status diz que um clique numa parede leva o hidrômetro da fase para ali e que Ctrl e um clique acrescentam outro.

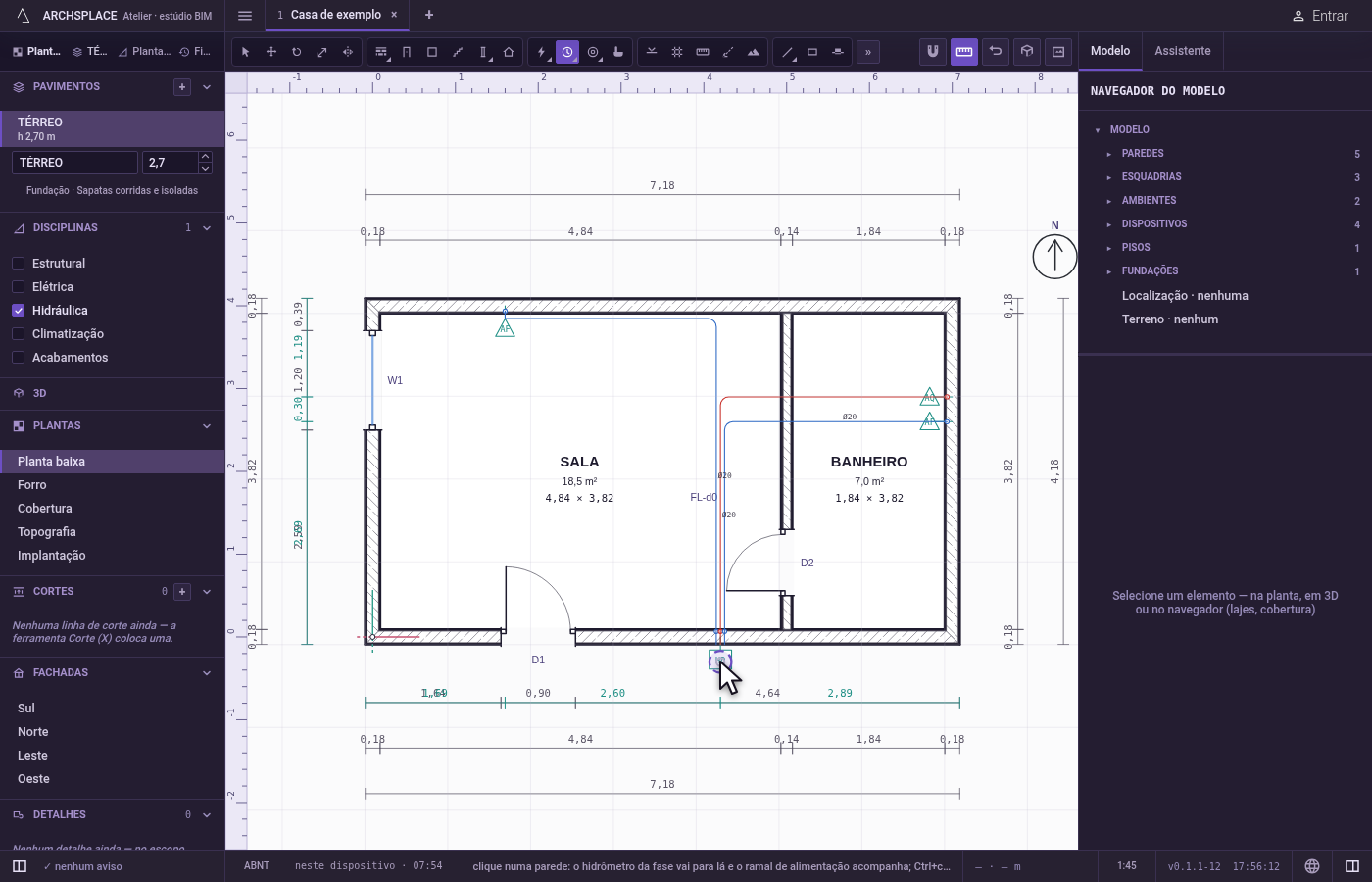

Clique numa parede. Clique na parede ou a até uns 60 cm dela, na face em que ele deve ficar. Sem nenhum hidrômetro ainda nesta fase, ele é colocado ali. Com um ou mais, o mais próximo neste pavimento vai para lá (o primeiro, se nenhum estiver neste pavimento), e a alimentação acompanha.

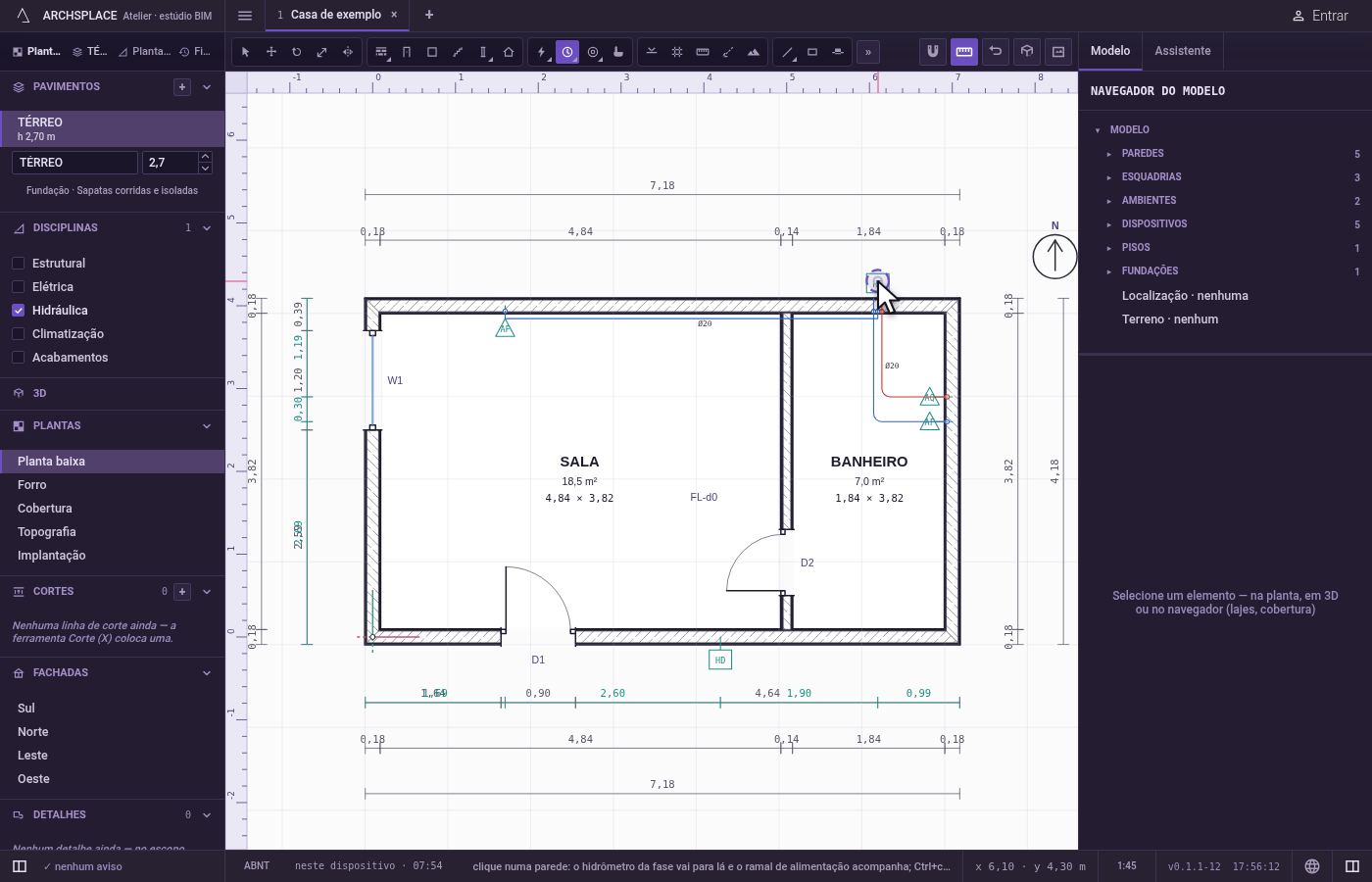

Acrescente outro, com Ctrl. Segure
Ctrl(⌘no Mac) ao clicar: um hidrômetro novo é colocado.
O que é recusado
- Um clique longe de todas as paredes. A mais de uns 60 cm de qualquer parede, nada é colocado nem movido.
O que vai para o contrato
Um único passo, que um único desfazer anula. O primeiro hidrômetro, e cada hidrômetro acrescentado com Ctrl, acrescenta um registro de dispositivo: o tipo hidrômetro, a parede, a distância ao longo dela, a face e a fase. Um movimento muda só a parede, a distância e a face do hidrômetro movido. Os caminhos de alimentação nunca são gravados: eles são calculados cada vez que o projeto é gerado.
Conceitos
Perguntas frequentes
Preciso de hidrômetro se coloco um distribuidor?
A alimentação parte do distribuidor mais próximo, ou do hidrômetro onde não houver distribuidor. O hidrômetro é por onde a água entra na casa, então vale colocá-lo de qualquer jeito.
Como movo o hidrômetro?
Ative a ferramenta Hidrômetro e clique na parede onde ele deve ficar. O hidrômetro vai para lá, e a alimentação é lançada de novo a partir dele.
