Mover

Mover desloca as linhas e os cantos que você tem na mão no editor de esboço, de um ponto base até um destino, ou por uma distância que você digita. Segure Ctrl no último clique para manter o original e soltar uma cópia movida; sem nada na mão, o desenho inteiro se move.

O que é

Mover pega o que você tem na mão no editor de esboço e o desloca pelo passo que vai de um ponto base até um destino. As linhas ligadas a um canto movido o acompanham, e uma curva cujas duas pontas se movem mantém a curvatura. Sem nada na mão, Mover pega tudo o que você desenhou no editor.

O passo é definido por dois cliques, ou por um clique e uma distância digitada. Segurar Ctrl (⌘ no Mac) no segundo clique mantém o original onde estava e acrescenta a cópia movida.

Quando usar

Para deslizar um contorno inteiro para o lugar, por exemplo centrando um topo em arco sobre a janela dele.
Para deslocar um lado de uma forma: selecione essa linha e mova-a, e as vizinhas se esticam para acompanhar.
Para fazer um segundo contorno a partir do primeiro, com Ctrl pressionado no destino.

Passo a passo

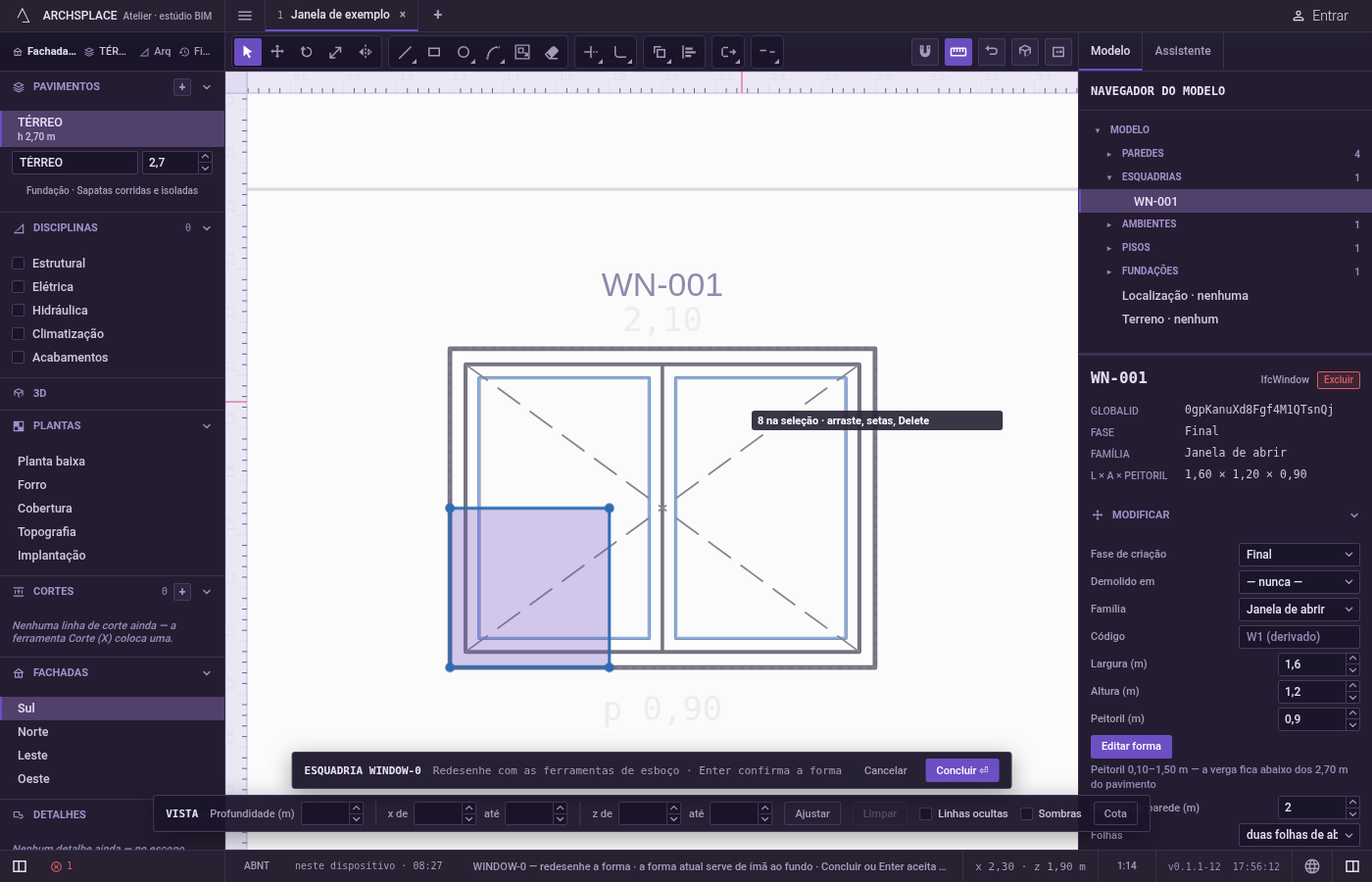

Escolha o que mover. No editor de esboço (veja em Selecionar como entrar nele), pegue com Selecionar as linhas e os cantos que você quer. Pule este passo para mover o desenho inteiro.

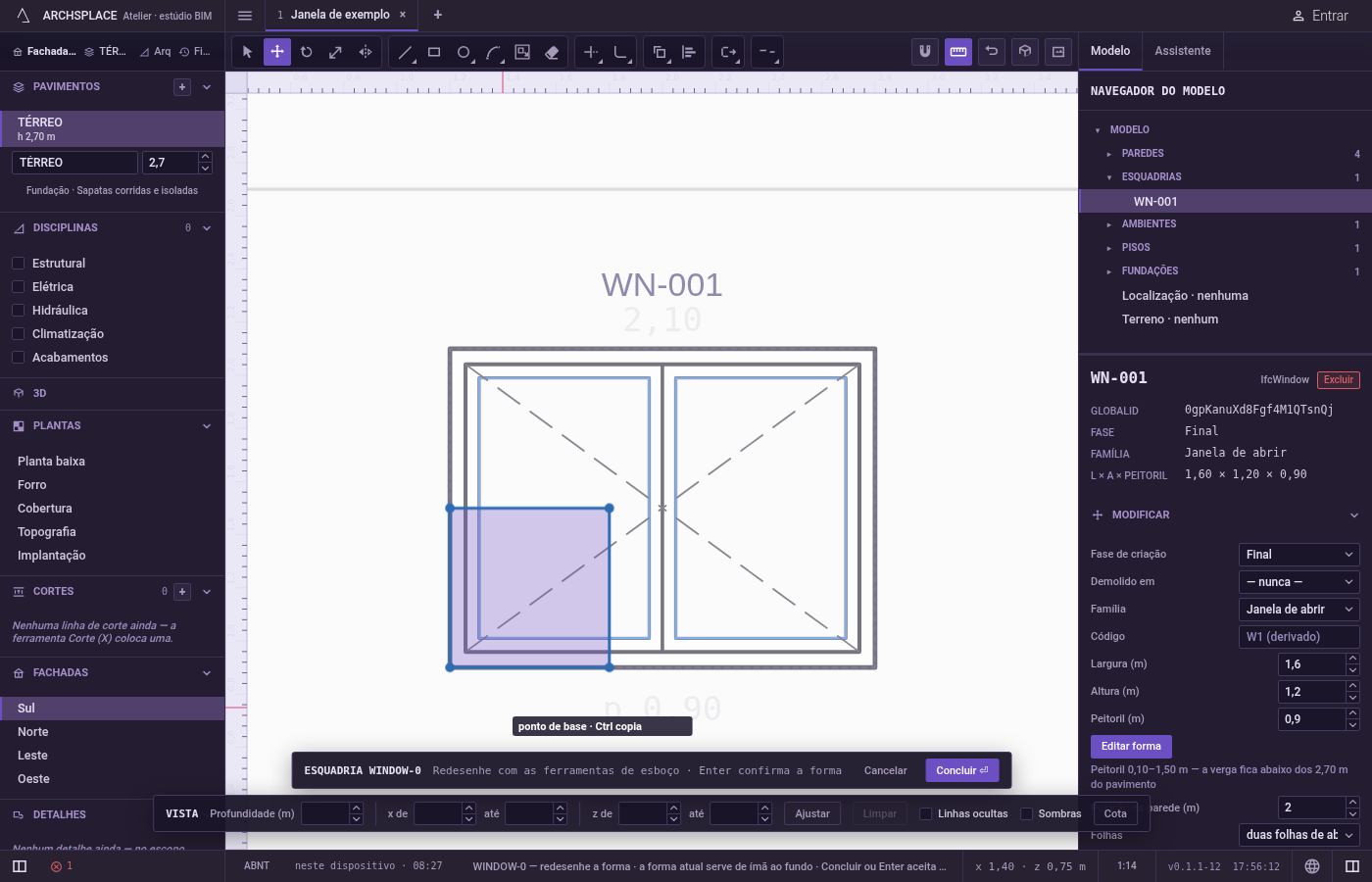

Ative Mover. Aperte M ou clique em Mover na barra do editor. A dica junto ao cursor pede um clique no ponto base e depois onde ele cai, ou uma distância digitada, e diz que Ctrl copia. O que você tem na mão continua na mão.

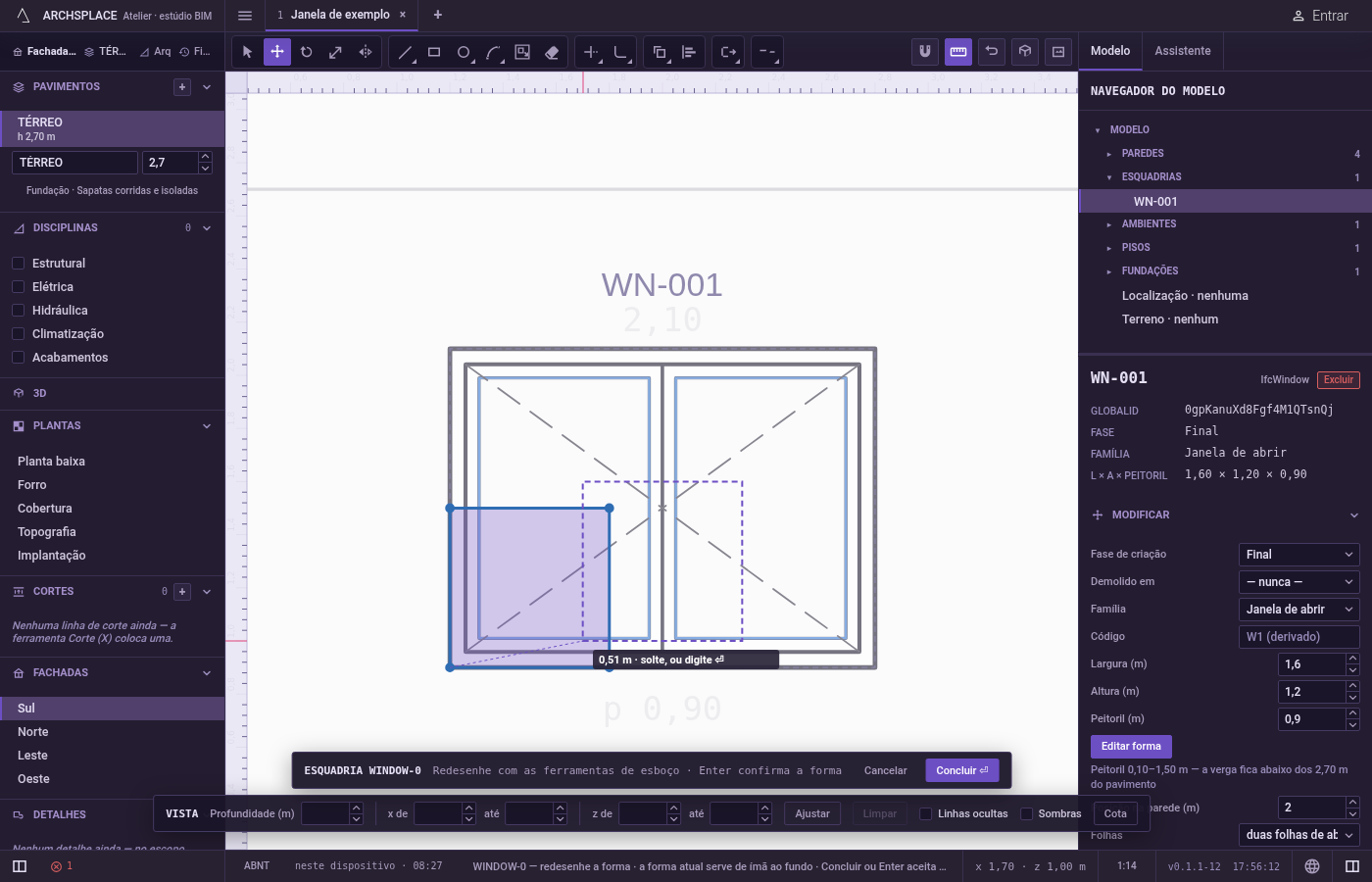

Clique no ponto base. O ponto se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista. A dica junto ao cursor diz ponto de base.

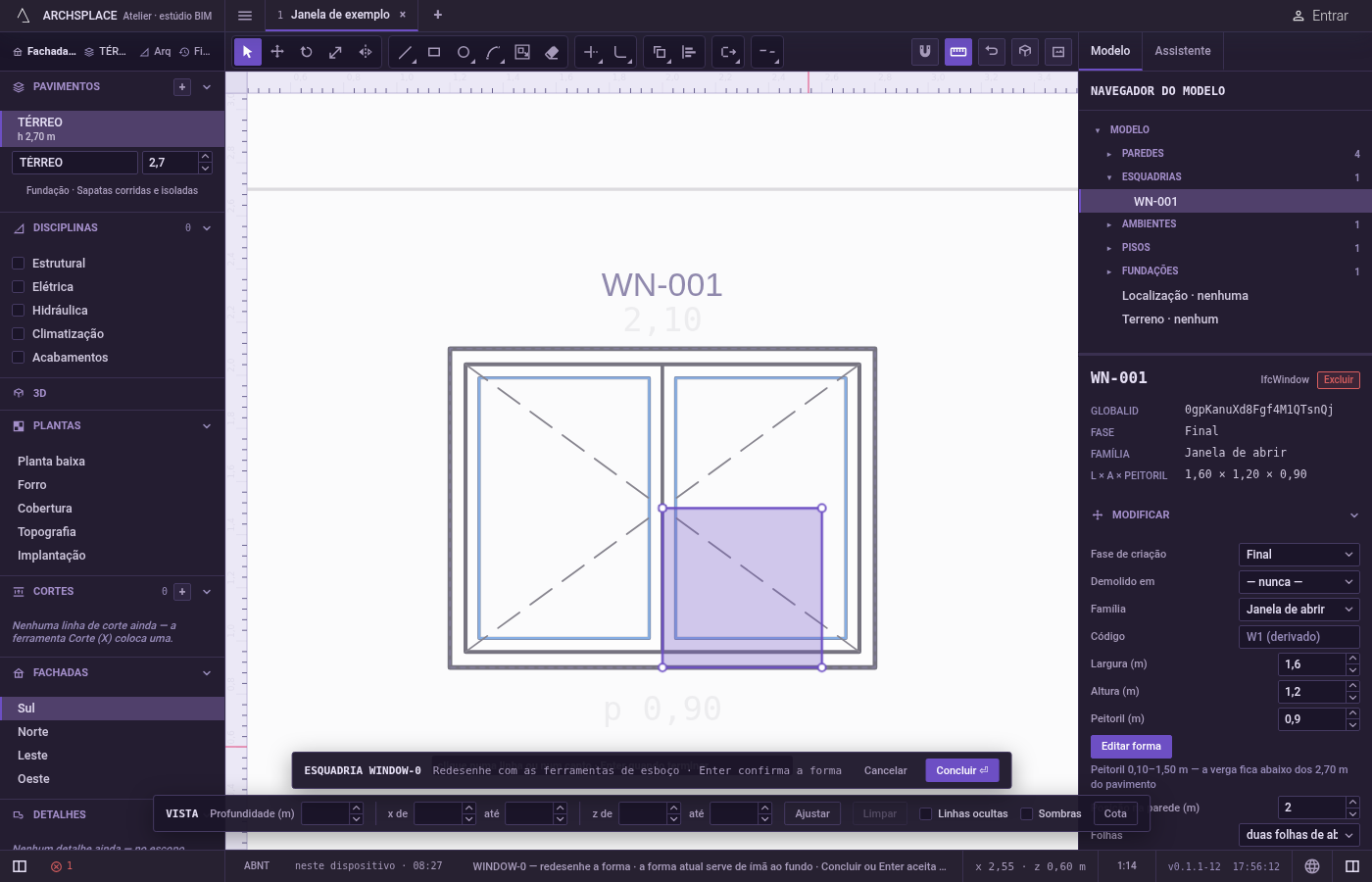

Clique onde ele cai. Uma prévia do desenho movido acompanha o cursor, com uma linha a partir do ponto base, e a dica mostra a distância. Clique para soltar. Você também pode pressionar no ponto base, arrastar e soltar no destino. Segure Ctrl ao clicar para manter o original e acrescentar a cópia.

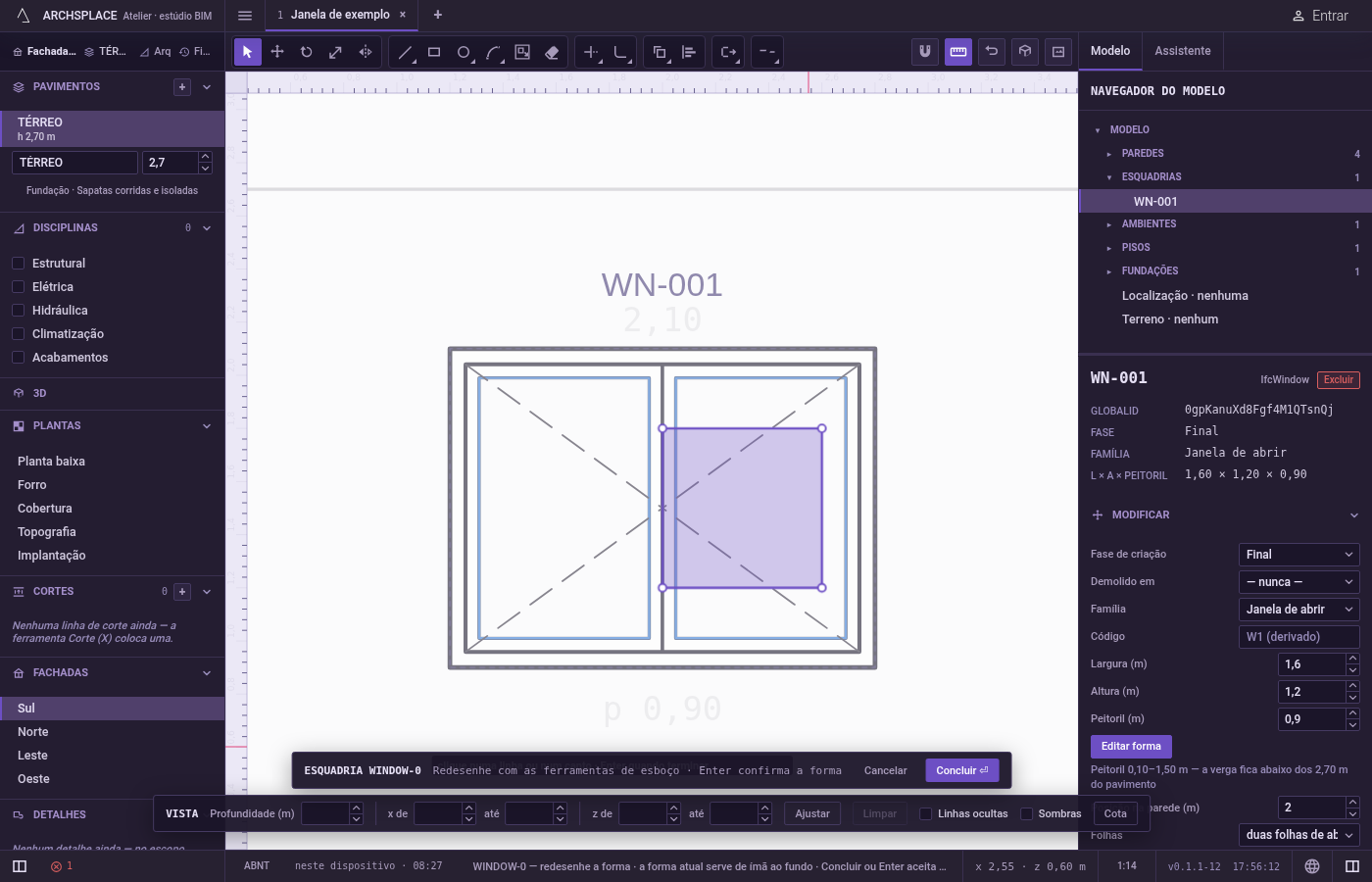

Ou digite a distância. Depois do ponto base, aponte na direção desejada, digite a distância nas unidades do projeto e aperte Enter. O desenho cai a essa distância do ponto base, ao longo da linha até o cursor. Backspace apaga o último caractere digitado.

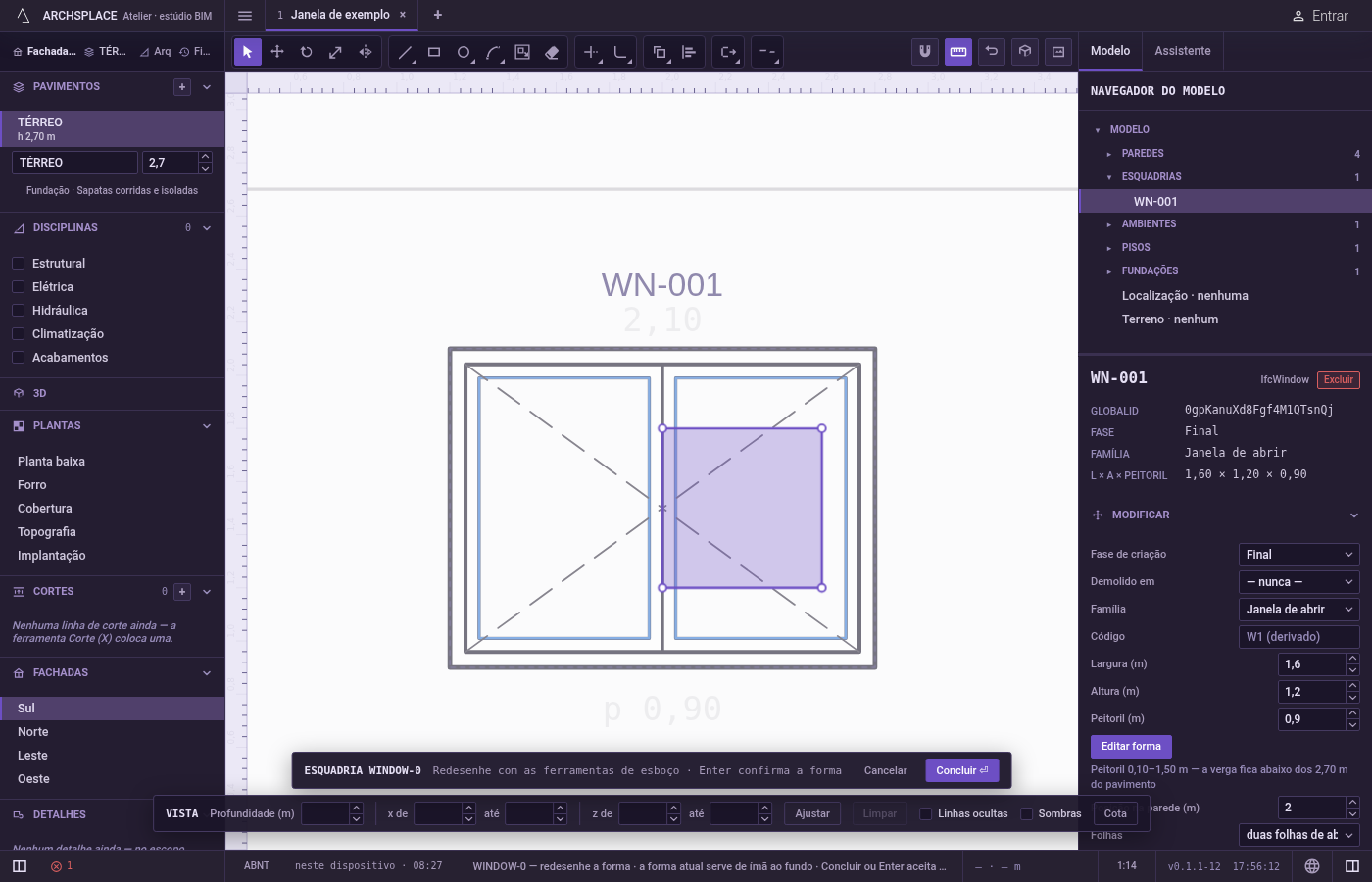

Siga em frente. Depois de soltar, o editor volta para Selecionar e solta o que estava na mão.

O que é recusado

Um destino sobre o ponto base. Um segundo clique no próprio ponto base não faz nada; a ferramenta continua esperando.
Uma distância digitada cedo demais. Os números só contam depois que o ponto base está definido. Digitados antes, são descartados.
Uma cópia por distância digitada. Uma distância digitada sempre move. Para copiar por uma distância exata, use Copiar.
A forma em vigor. A forma esmaecida atrás do seu desenho nunca se move. Mover tudo move só o que você desenhou.
Uma cópia limpa de parte de um contorno. Uma cópia leva o contorno inteiro que contém o que você selecionou, com só os cantos selecionados movidos. Selecione todas as linhas de uma forma antes de copiá-la com Ctrl.
A curvatura de uma curva com uma só ponta movida. Uma curva só mantém a curvatura quando as duas pontas se movem. Se só uma ponta está na mão, esse lado sai reto.

Esc descarta o ponto base e depois solta o que está na mão. Apertado mais uma vez sem nada sobrando, ele fecha o editor e descarta o desenho.

O que vai para o contrato

Nada até você apertar Concluir. O movimento muda só o desenho dentro do editor, onde Ctrl+Z volta pelos passos. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Um movimento soma o mesmo passo a todos os pontos que pega e mantém a curvatura de cada curva, então o topo de uma janela erguido 0,30 m mantém o arco exato:

Veja também

Perguntas frequentes

Como movo o meu esboço exatamente 30 centímetros?

Aperte M, clique num ponto base, aponte na direção desejada, digite 0,3 e aperte Enter. O desenho cai a 0,30 m do ponto base, nessa direção.

Como copio em vez de mover?

Segure Ctrl (Command no Mac) ao clicar no ponto de destino. O original fica e uma cópia movida é acrescentada. Uma distância digitada sempre move e nunca copia.

O que se move quando nada está selecionado?

Tudo o que você desenhou no editor. A forma em vigor, esmaecida atrás do seu desenho, nunca se move.
