Matriz

Matriz repete as linhas selecionadas no editor de esboço em linhas e colunas, ou em volta de um centro que você clica, a partir das quantidades e dos espaçamentos que você digita. O original conta como o primeiro item, e uma prévia mostra todas as cópias antes de você apertar Enter.

O que é

Matriz copia o que você selecionou muitas vezes de uma só vez, de dois jeitos. Em linhas e colunas, as cópias são distribuídas numa grade com o espaçamento que você digita, ou encostadas umas nas outras quando você não digita nenhum. Em volta de um centro, elas se espalham numa volta inteira, ou no ângulo que você digita, cada cópia girada conforme o lugar dela, a não ser que você peça que ela mantenha a orientação. O original é o primeiro item da matriz e não se move.

Matriz trabalha nas linhas como você as desenhou: selecionar um lado de um contorno repete o contorno inteiro.

Quando usar

Para distribuir um conjunto regular de formas, como uma grade de marchetarias quadradas ou um anel de pétalas.
Para espaçar cópias por igual, onde Copiar pediria um clique para cada uma.

Passo a passo

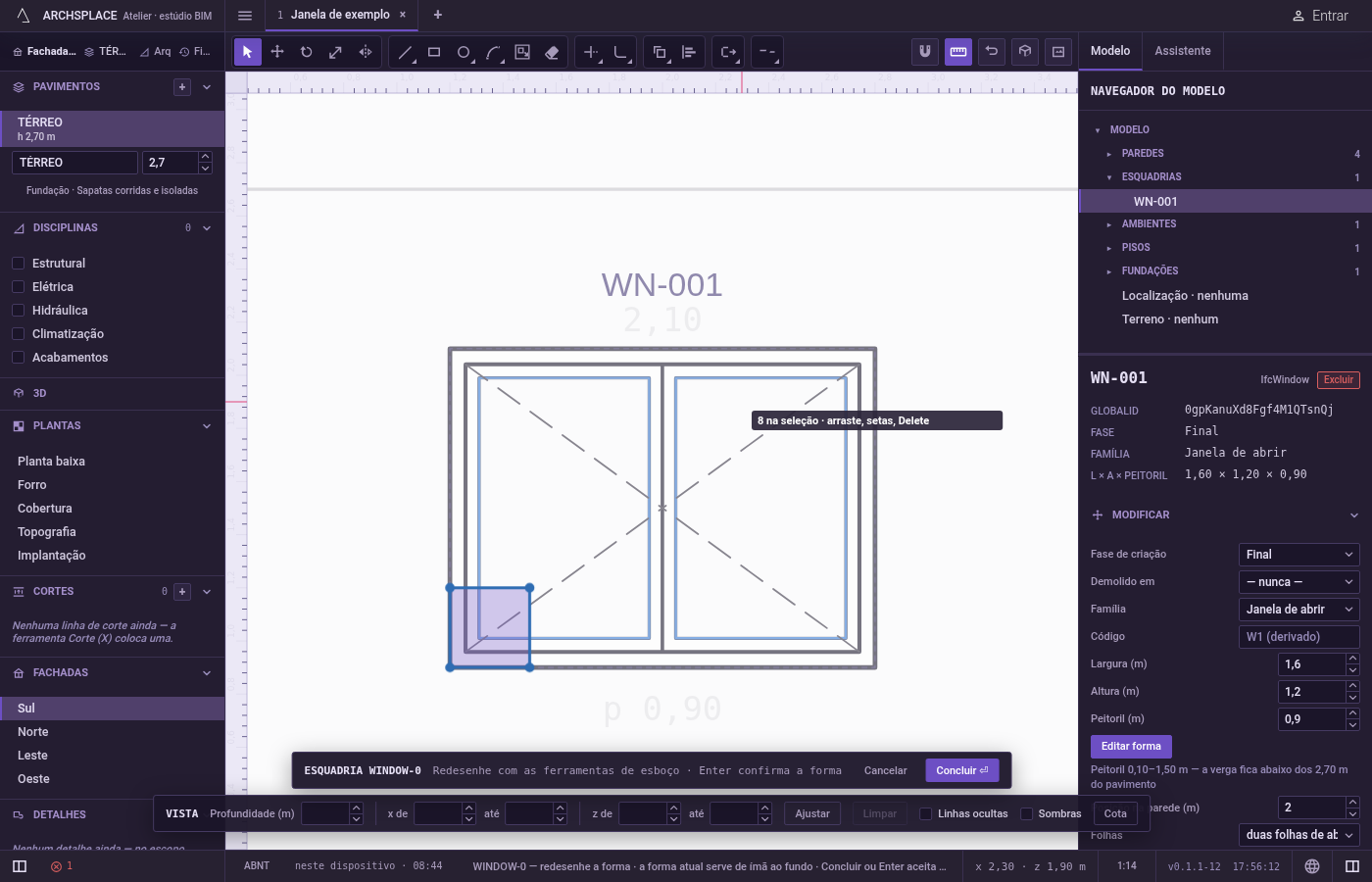

Escolha o que repetir. No editor de esboço (veja em Selecionar como entrar nele), selecione antes as linhas com Selecionar, ou ative Matriz e escolha-as depois.

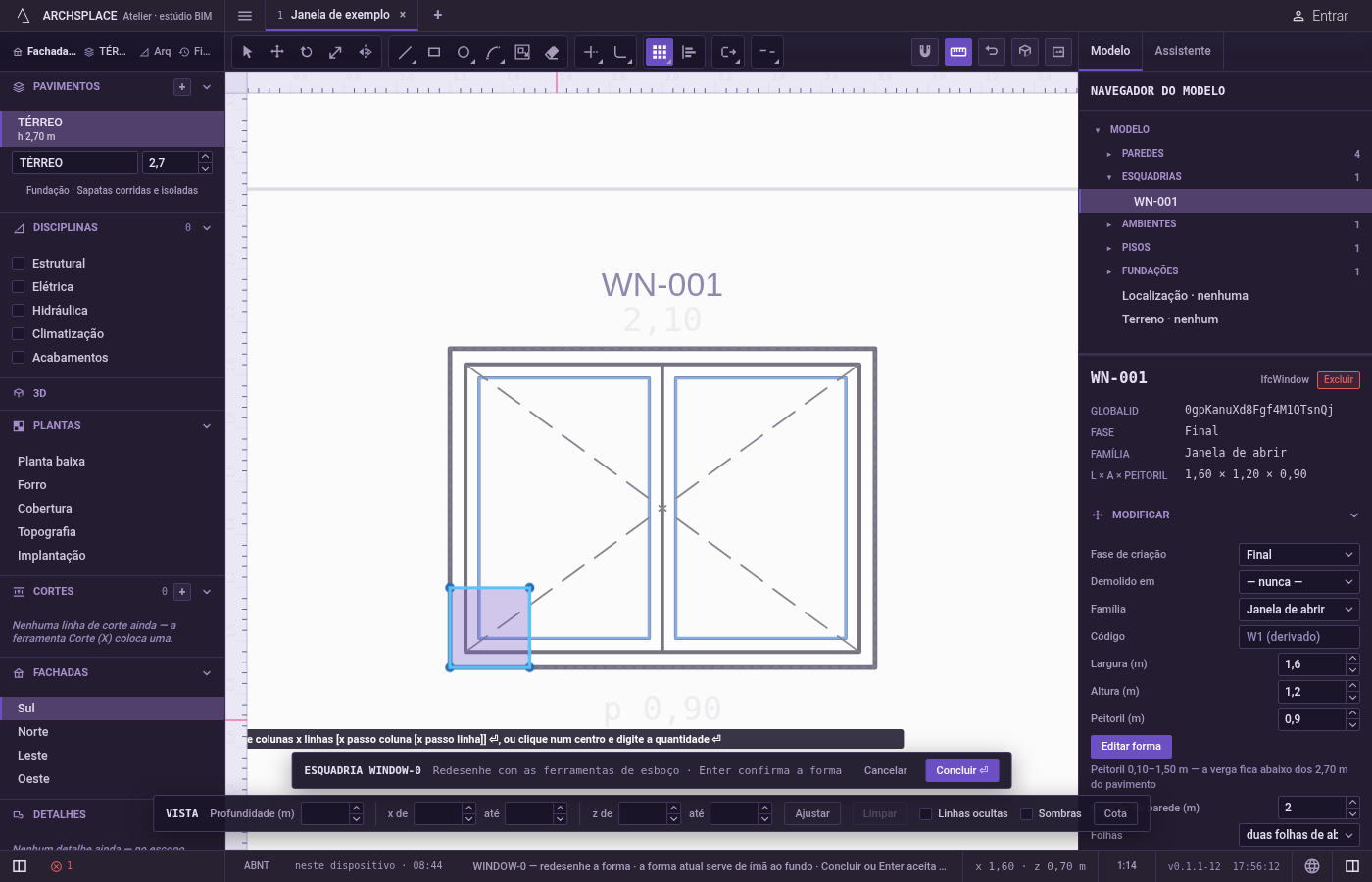

Ative Matriz. Digite A e logo depois R, ou clique em Matriz na barra do editor. A dica junto ao cursor diz para repetir a seleção em linhas e colunas, ou em volta de um centro, digitando 3x2x0.5x0.4 ou uma quantidade e um ângulo.
Escolha as linhas, se nenhuma estiver selecionada. Clique nas linhas para acrescentá-las, Shift e um clique para tirar uma, arraste uma caixa para a direita para as linhas inteiramente dentro dela ou para a esquerda para todas as linhas que ela toca, ou aperte F para uma cerca. Aperte Enter quando terminar.

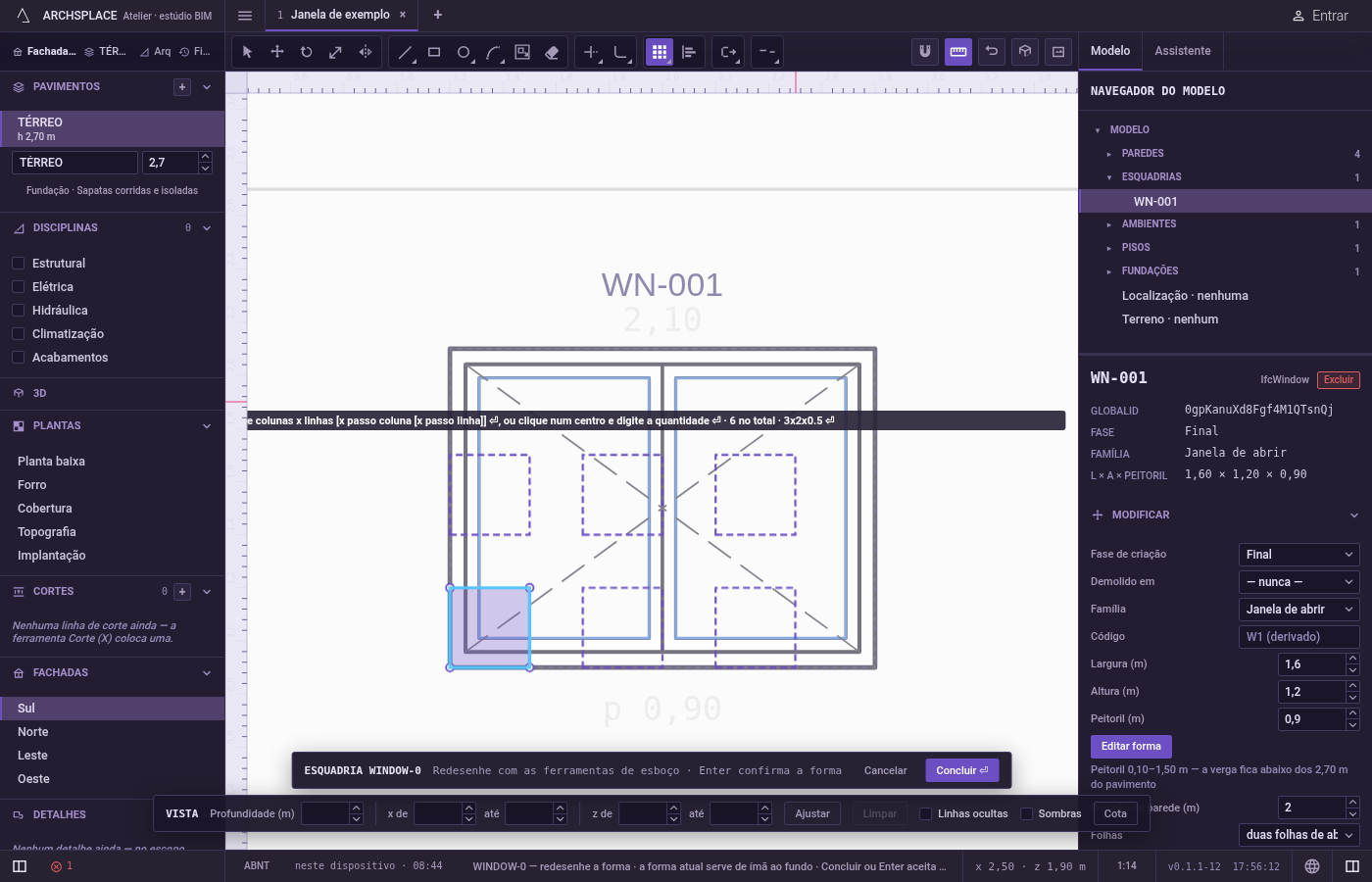

Para linhas e colunas, digite a grade. Digite as colunas, x, as linhas, e aperte Enter: 3x2. Acrescente o espaçamento de um item ao seguinte nas unidades do projeto: 3x2x0,5 usa 0,5 nos dois sentidos, 3x2x0,5x0,4 define as colunas e as linhas separadamente. Um espaçamento negativo distribui as cópias para o outro lado. Enquanto você digita, as cópias aparecem em prévia, e a dica diz quantos itens haverá no total.

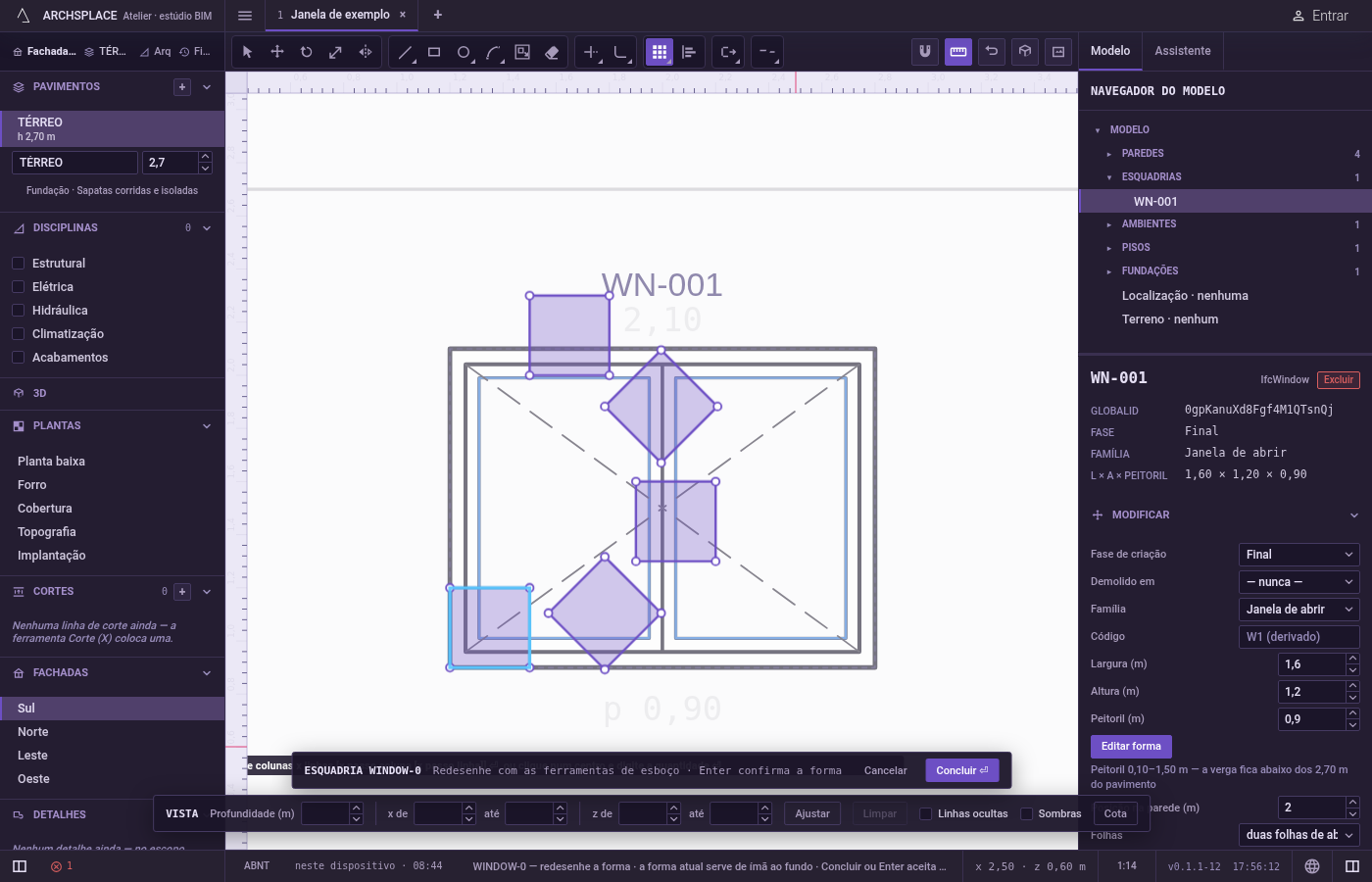

Ou, em volta de um centro, clique nele e digite a quantidade. Clique no centro; ele se prende como todo ponto do editor, e você também pode digitá-lo como x;y. Depois digite a quantidade e aperte Enter para espalhar os itens por igual numa volta inteira, ou a quantidade, x e um ângulo em graus para espalhá-los nesse ângulo, com o último item caindo no fim dele: 6x180. Um ângulo negativo gira no sentido horário. Aperte R antes do Enter para manter todas as cópias na orientação original; a dica diz itens mantêm a orientação.

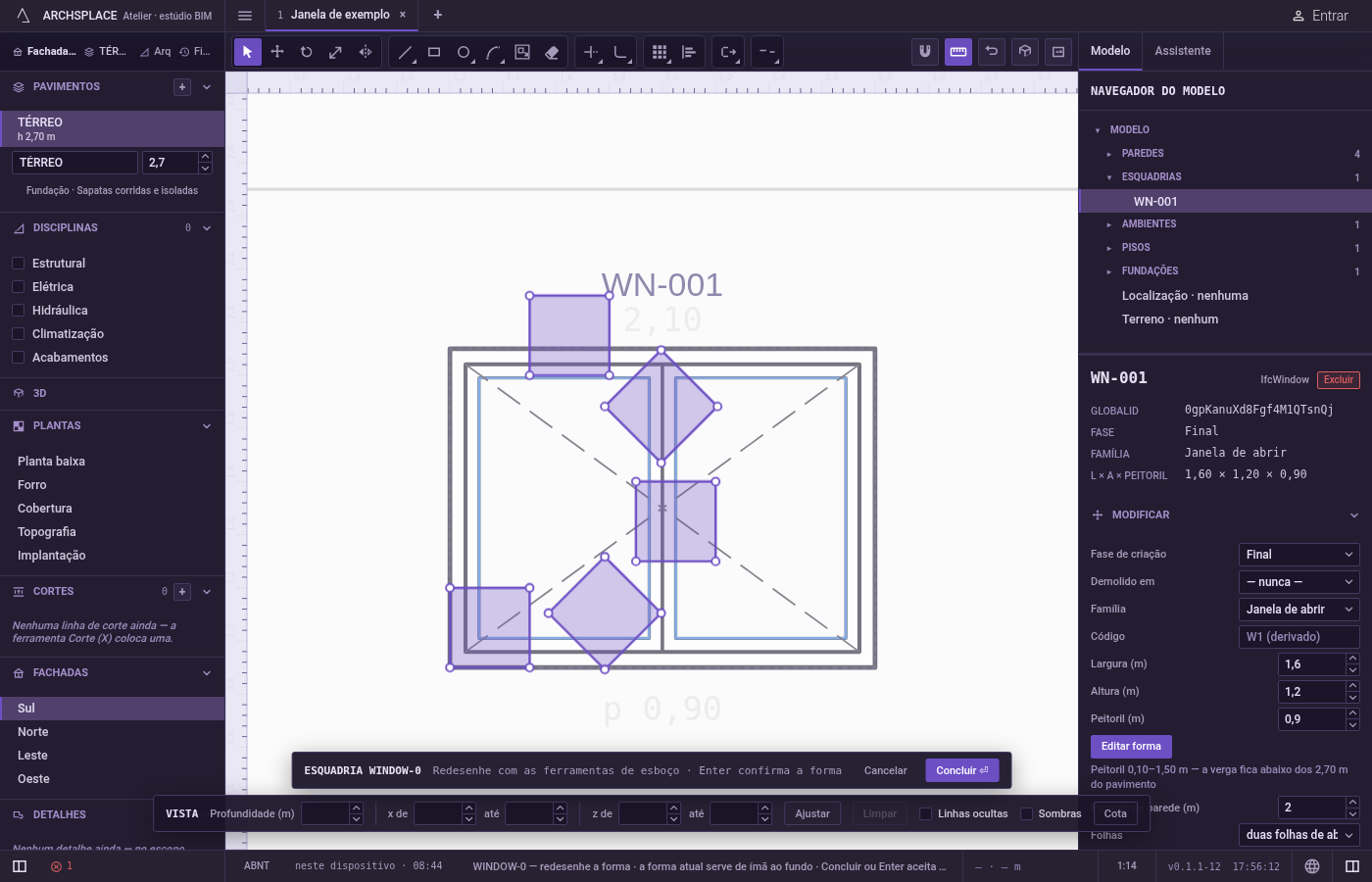

Siga em frente. As cópias são acrescentadas, os originais continuam selecionados, e você pode digitar outra matriz. Esc descarta o centro e depois volta para Selecionar.

O que é recusado

Uma matriz vazia ou grande demais. Uma quantidade menor que um, ou mais de 2.500 itens, é recusada com essa matriz é vazia ou grande demais.
Quantidades sem nada selecionado. Enquanto nenhuma linha estiver escolhida, as quantidades digitadas não são aceitas, e Enter pede de novo que você selecione objetos.
Parte de uma linha. Cada item é uma linha inteira como foi desenhada.
A forma em vigor. A forma esmaecida atrás do seu desenho não pode ser repetida.

O que vai para o contrato

Nada até você apertar Concluir. A matriz inteira é um passo dentro do editor, e Ctrl+Z a desfaz de uma vez. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Concluir aceita exatamente um contorno, então itens afastados uns dos outros são recusados como vários contornos. Uma matriz só ajuda onde os itens se cruzam ou se tocam de modo a fechar um único contorno, como os lóbulos de uma rosácea desenhados uns sobre os outros.

Veja também

Perguntas frequentes

Como distribuo três colunas e duas linhas a 50 por 40 centímetros?

Selecione as linhas, aperte A e depois R, digite 3x2x0,5x0,4 e aperte Enter. As quantidades incluem o original, então isso acrescenta cinco cópias.

Que espaçamento vale se eu digitar só as quantidades?

A largura e a altura do que você selecionou, então as cópias ficam encostadas umas nas outras.

Como distribuo cópias em volta de um centro?

Depois de escolher as linhas, clique no centro, digite a quantidade e aperte Enter para uma volta inteira, ou a quantidade, x e um ângulo em graus para parte de uma volta. Aperte R antes do Enter para manter todas as cópias na orientação original em vez de girá-las.
