Retângulo
A ferramenta Retângulo desenha um contorno fechado de quatro lados na vista 3D a partir de dois cantos opostos, no plano sob o cursor. As quatro linhas fecham num plano, então o retângulo já é uma face, pronta para ser empurrada ou puxada.
O que é
A ferramenta Retângulo desenha quatro linhas que fecham um retângulo, de um canto ao canto oposto. O retângulo fica num plano, e os lados dele seguem as duas direções desse plano: no chão ou numa face horizontal, os eixos da planta.
Antes do primeiro clique, o Atelier mostra o plano sob o cursor como uma malha clara, com os dois eixos coloridos como os eixos do modelo que eles seguem. É a face sob o cursor, ou o chão quando não há face, e as setas o giram. Como as quatro linhas fecham num plano, o retângulo é uma face assim que é desenhado.
Quando usar
- Para começar um volume: desenhe a projeção e puxe-a para cima com Empurrar/Puxar.
- Para desenhar uma janela, um nicho ou um painel numa face e depois empurrá-lo para dentro ou puxá-lo para fora.
- Para desenhar uma face em pé no espaço.
Passo a passo

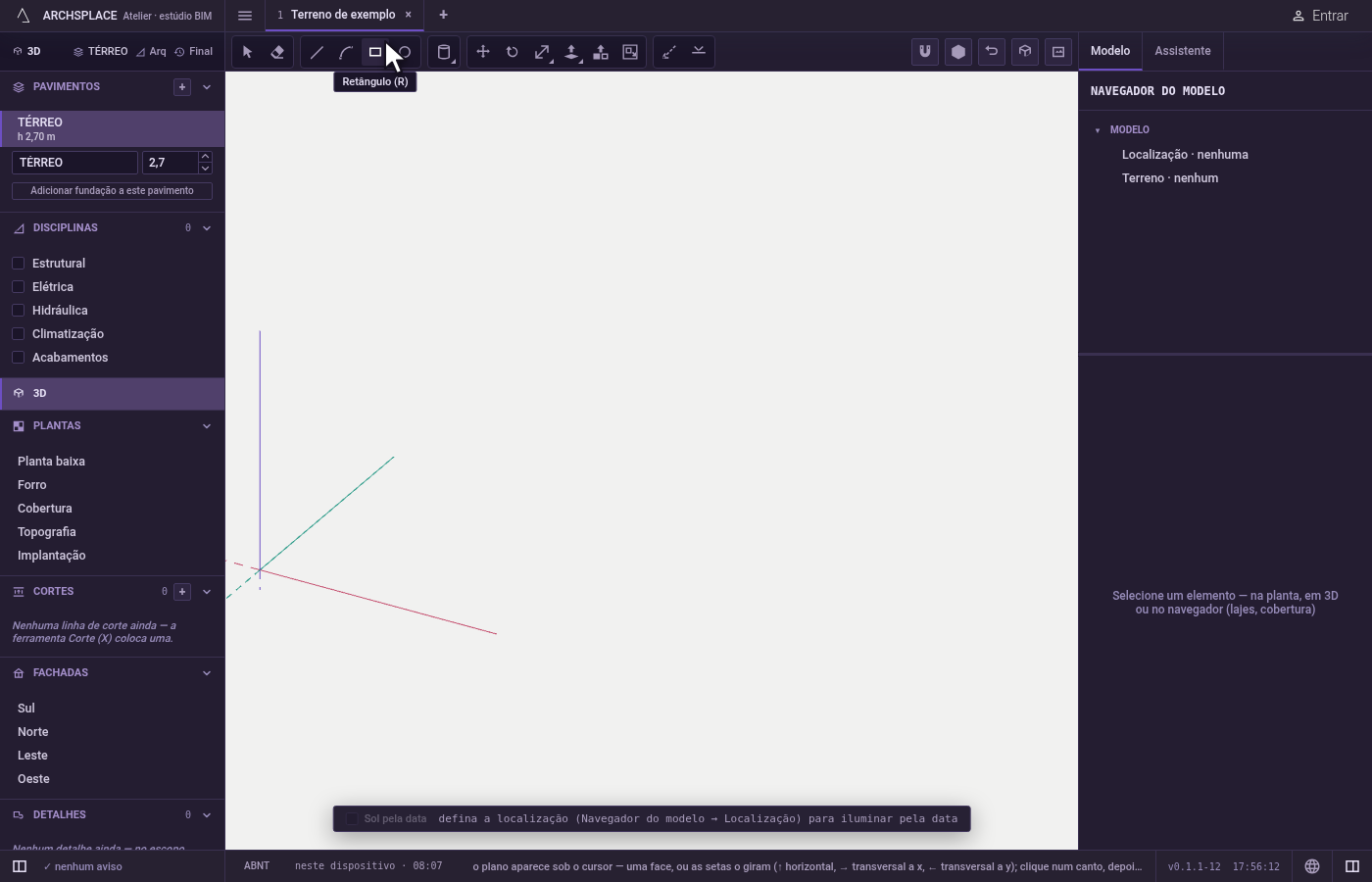

Ative a ferramenta. Aperte
Rou clique em Retângulo, entre as ferramentas de desenho.

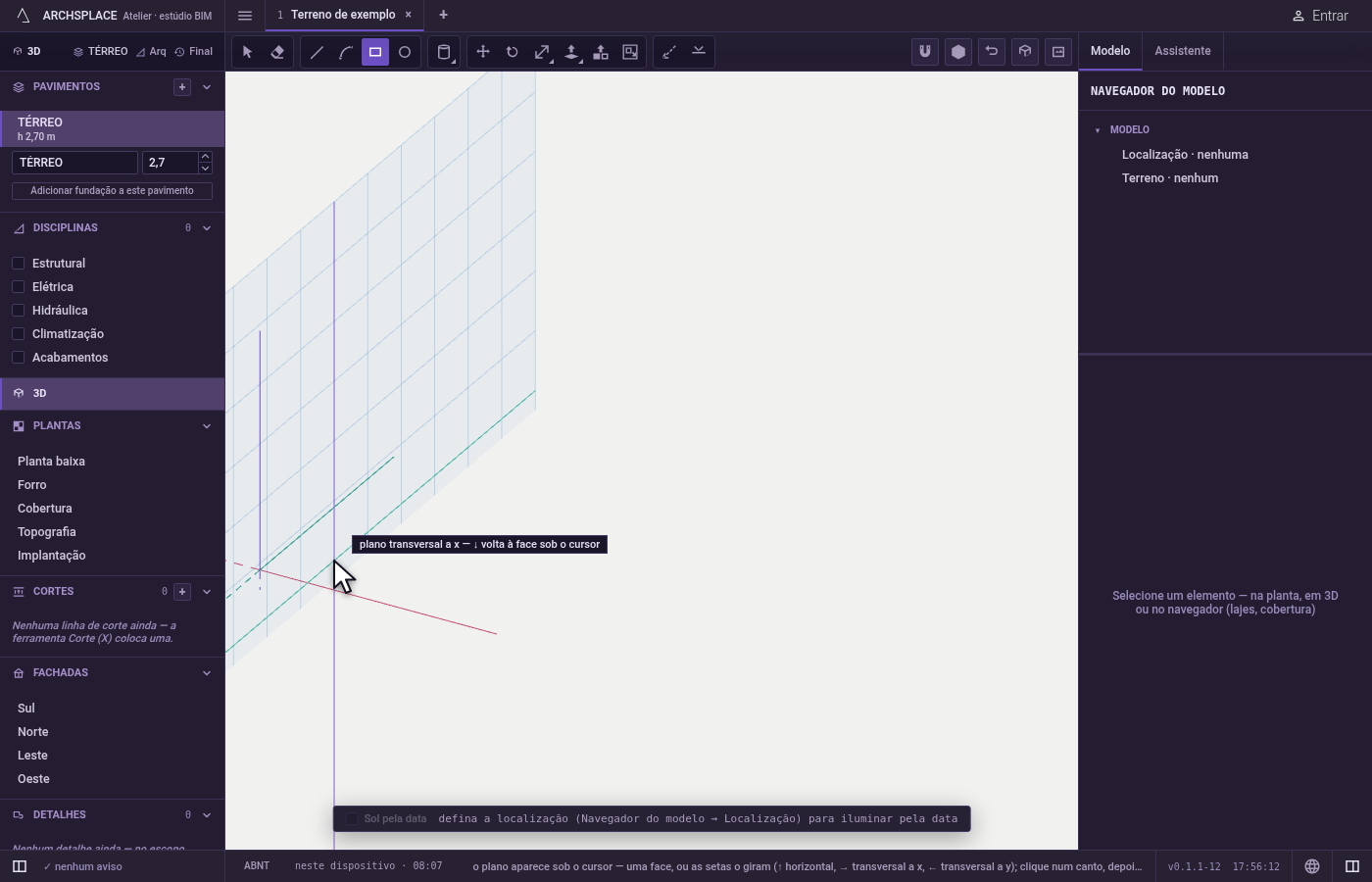

Escolha o plano. Passe sobre uma face para desenhar nela, ou sobre o vazio para o chão. Antes do primeiro clique,
↑deixa o plano horizontal,→o põe em pé transversal a x,←o põe em pé transversal a y, e↓volta à face sob o cursor. A dica diz qual plano está travado.

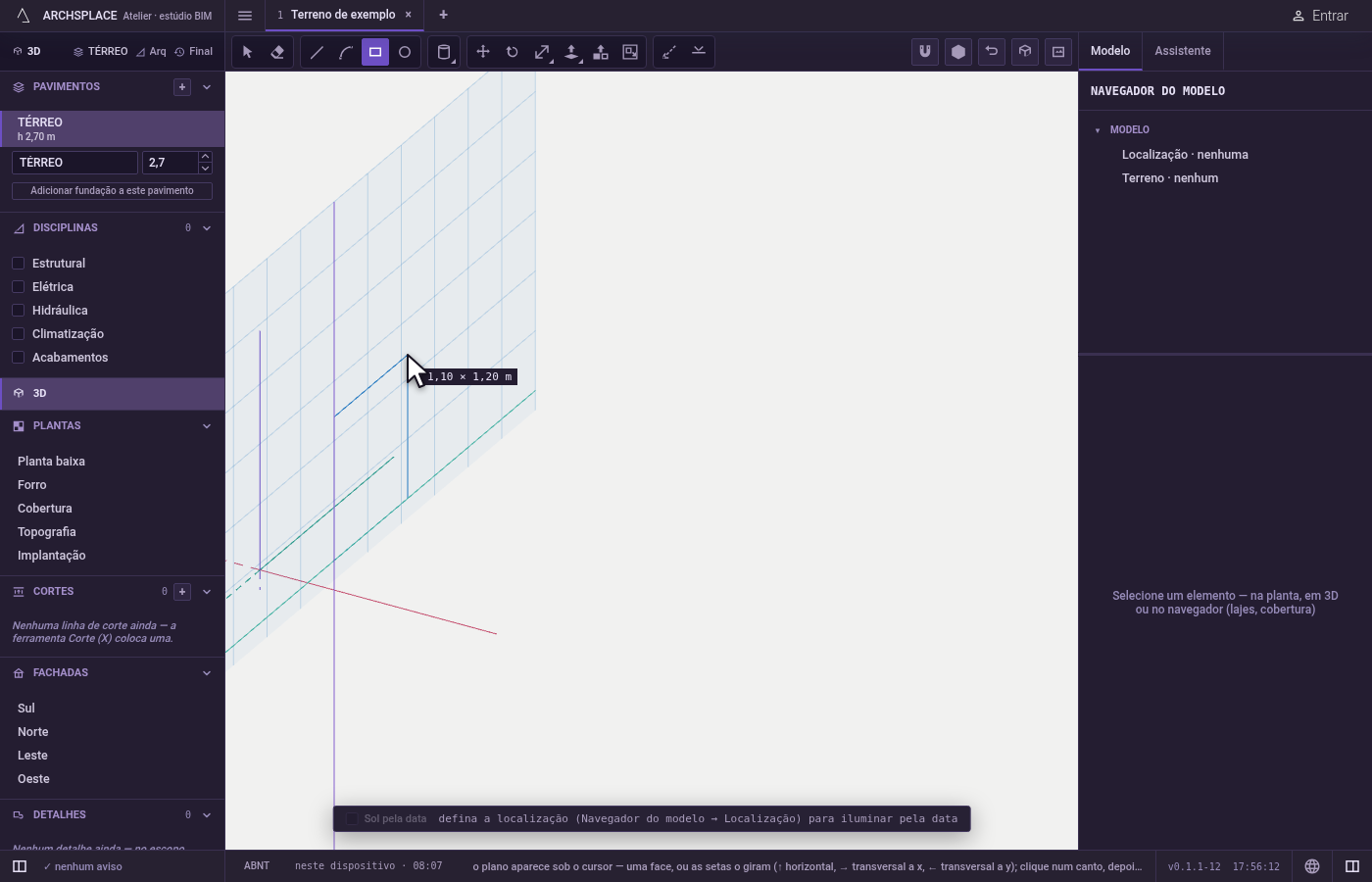

Clique no primeiro canto. O plano fica fixo por esse ponto. O marcador mostra o que o clique pega: um vértice, um ponto médio, uma aresta, uma guia.

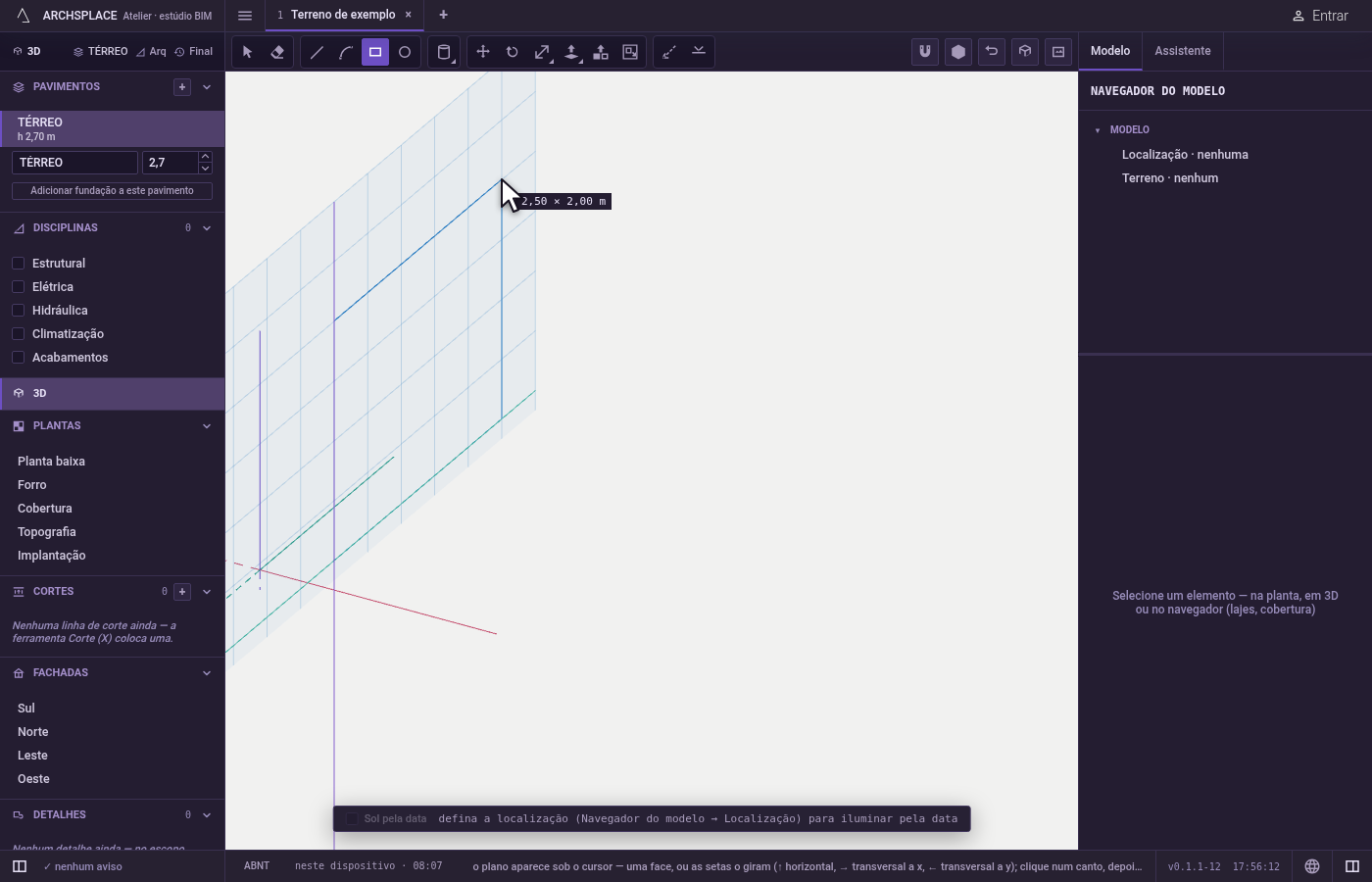

Clique no canto oposto. O retângulo acompanha o cursor, e o valor ao lado dá a largura e a altura dele. Ou digite as duas, separadas por
x(ou;), por exemplo4x3, e aperteEnter: o retângulo se estende essas medidas para o lado em que está o cursor.

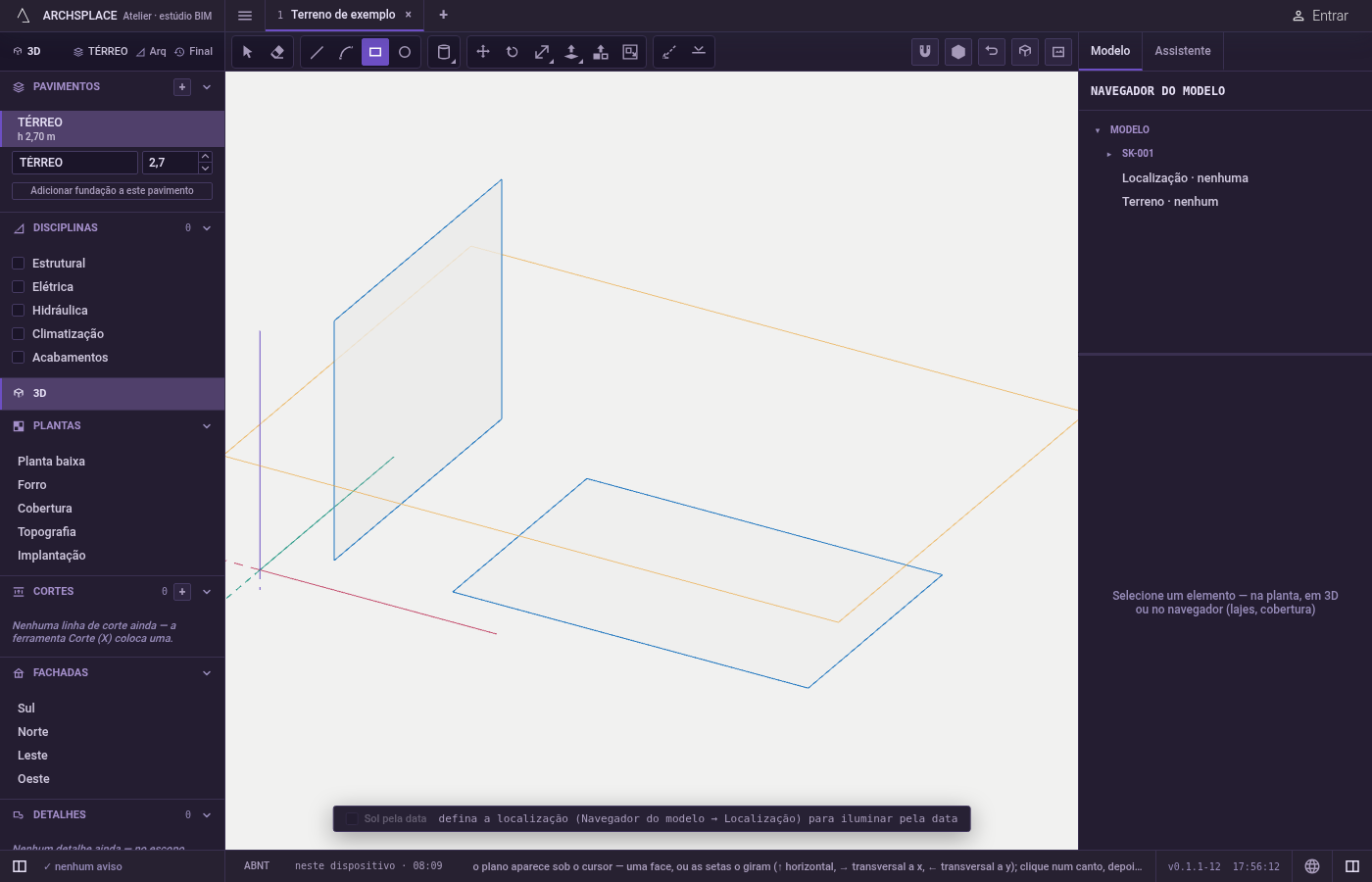

Desenhe o próximo. A ferramenta continua na mão para outro retângulo.
Escdescarta um retângulo em andamento; a barra de espaço volta para Selecionar.
O que é recusado
- Um ponto fora do plano. Depois do primeiro canto, todo ponto cai no plano que ele fixou, por onde quer que o cursor passe.
- Um valor digitado que não são dois números. O retângulo espera uma largura e uma altura; qualquer outra coisa não coloca nada.
O que vai para o contrato
As quatro linhas entram na geometria desenhada do modelo, ou do componente que está aberto, num único passo que se desfaz. Onde elas cruzam outras linhas, elas se dividem, o contorno fechado é encontrado como uma face, e um retângulo desenhado na face de um sólido passa a ser desse sólido, recortando ali uma face própria.
Veja também
Perguntas frequentes
Como desenho um retângulo em pé?
Antes do primeiro clique, aperte a seta para a direita para um plano transversal a x, ou a seta para a esquerda para um plano transversal a y. A malha sob o cursor gira para mostrá-lo. A seta para baixo volta à face sob o cursor.
Como dou medidas exatas ao retângulo?
Clique no primeiro canto, vá na direção em que o retângulo deve ficar, digite a largura e a altura separadas por x, por exemplo 4x3, e aperte Enter.
Por que meu retângulo dividiu a face em que eu o desenhei?
Porque as linhas desenhadas numa face passam a fazer parte dela. Um retângulo dentro de uma face recorta ali uma face própria, que você pode empurrar para dentro ou puxar para fora.
