Eixo em cortes e fachadas
Eixo, num corte ou numa fachada, coloca um eixo estrutural com um clique: o eixo atravessa a linha de corte no ponto em que você clica, e a planta o desenha na hora. Ele recebe uma letra quando fixa uma posição em x na planta e um número quando fixa uma em y, na ordem em que os eixos foram colocados.
O que é
Eixo coloca um eixo estrutural a partir de um corte ou de uma fachada, com um clique. O eixo atravessa a linha de corte: fica perpendicular à vista, atravessando o desenho, no ponto ao longo da vista em que você clica. É o próprio eixo do modelo, o mesmo que a ferramenta Eixo da planta coloca, então todas as plantas o desenham na hora, as paredes e os pilares se prendem a ele ali, e as cadeias de cotas da planta o leem.
É a vista que decide para que lado o eixo corre, então a ferramenta não tem lista de opções aqui. Olhando para norte ou sul, a vista corre ao longo do x da planta, e um eixo que a atravessa é uma linha de x constante: ele recebe a próxima letra, A, B, C, pelo número desses eixos já colocados. Olhando para leste ou oeste, a vista corre ao longo de y, e o eixo é uma linha de y constante: ele recebe o próximo número, 1, 2, 3.
Com a ferramenta na mão, uma linha tracejada atravessa o desenho inteiro no cursor, e toda linha que o desenho mostra atrai o cursor para os cantos, os pontos médios e as bordas, então o eixo cai na face de uma parede ou na borda de uma esquadria.
Quando usar
- Para lançar uma malha de eixos a partir de uma fachada, nos cantos e nas esquadrias que você vê.
- Para acrescentar o único eixo de que um corte precisa para cotar uma parte do edifício.
- Para colocar um eixo passando por um pilar ou por um pano de parede visto numa fachada.
Passo a passo

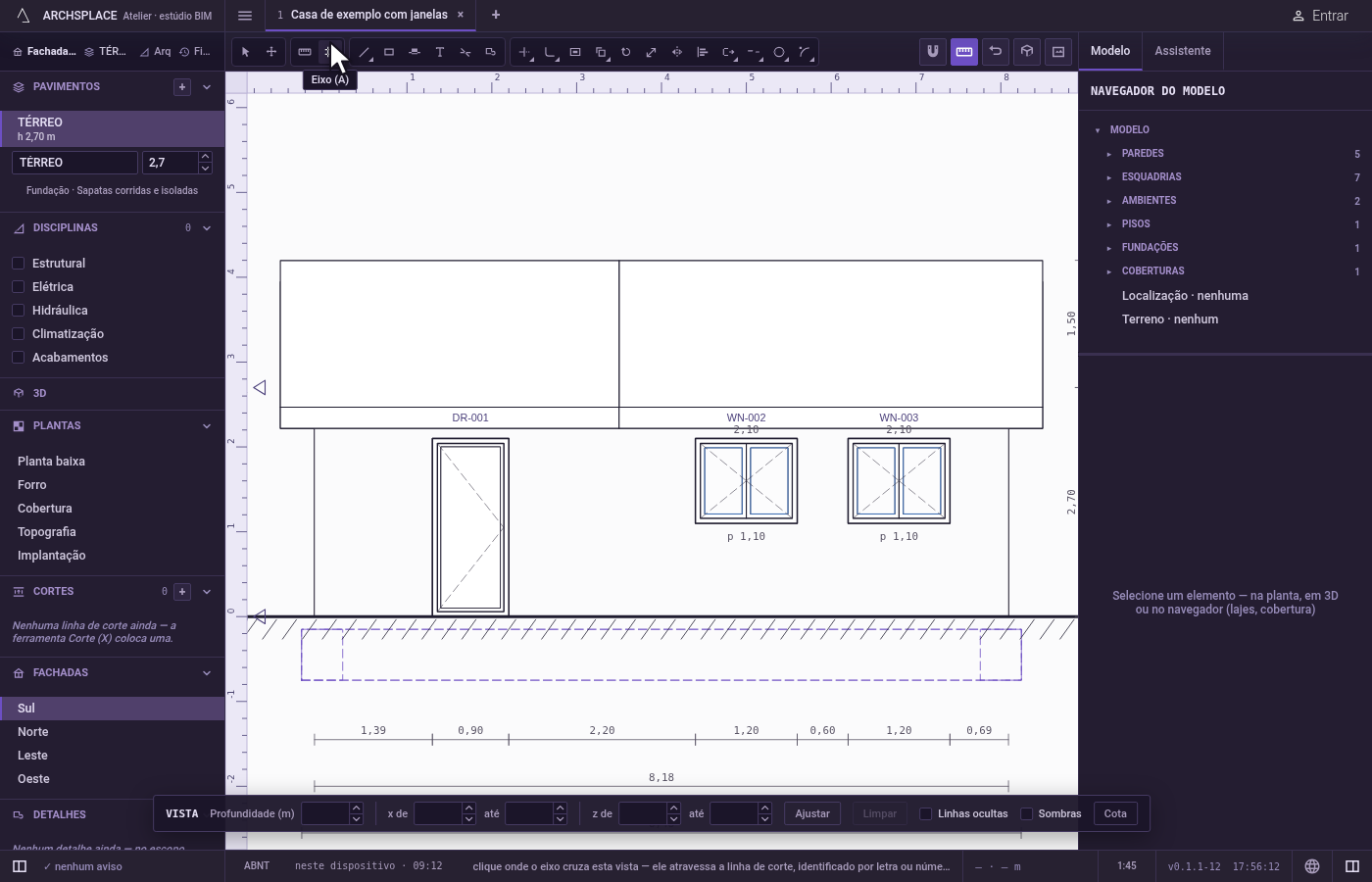

Abra um corte ou uma fachada e aperte A. Ou clique em Eixo na barra de ferramentas. A barra de status pede um clique onde o eixo cruza a vista e diz que ele recebe letra ou número pela direção.

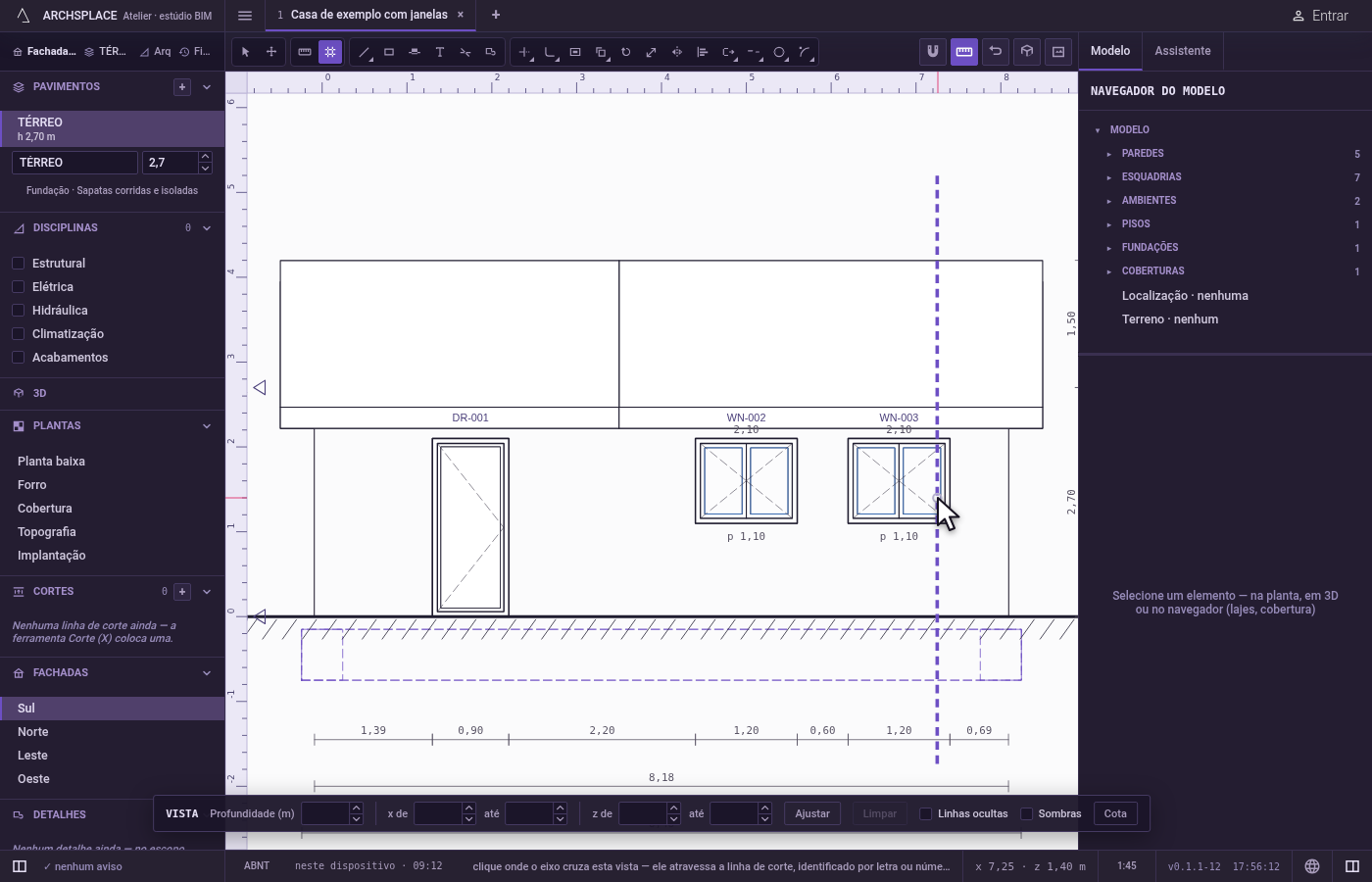

Encontre o lugar. Passe o cursor sobre o desenho: a linha tracejada o acompanha atravessando a vista inteira e se prende aos cantos, aos pontos médios e às bordas das linhas do desenho.

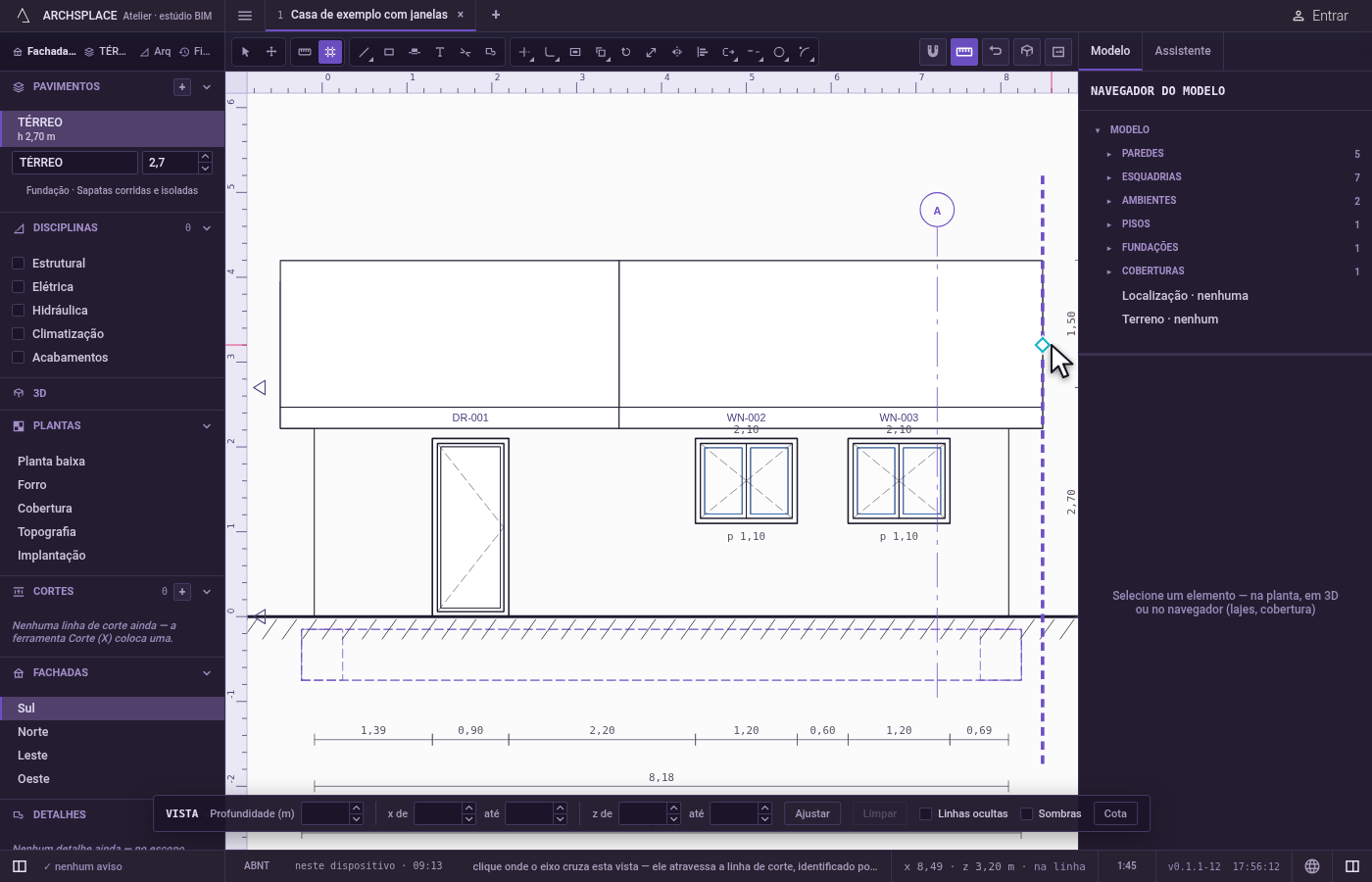

Clique. O eixo é colocado. A vista o desenha atravessando o desenho, com a bolha acima, e as plantas o desenham atravessando o edifício. A ferramenta continua na mão para outro eixo.

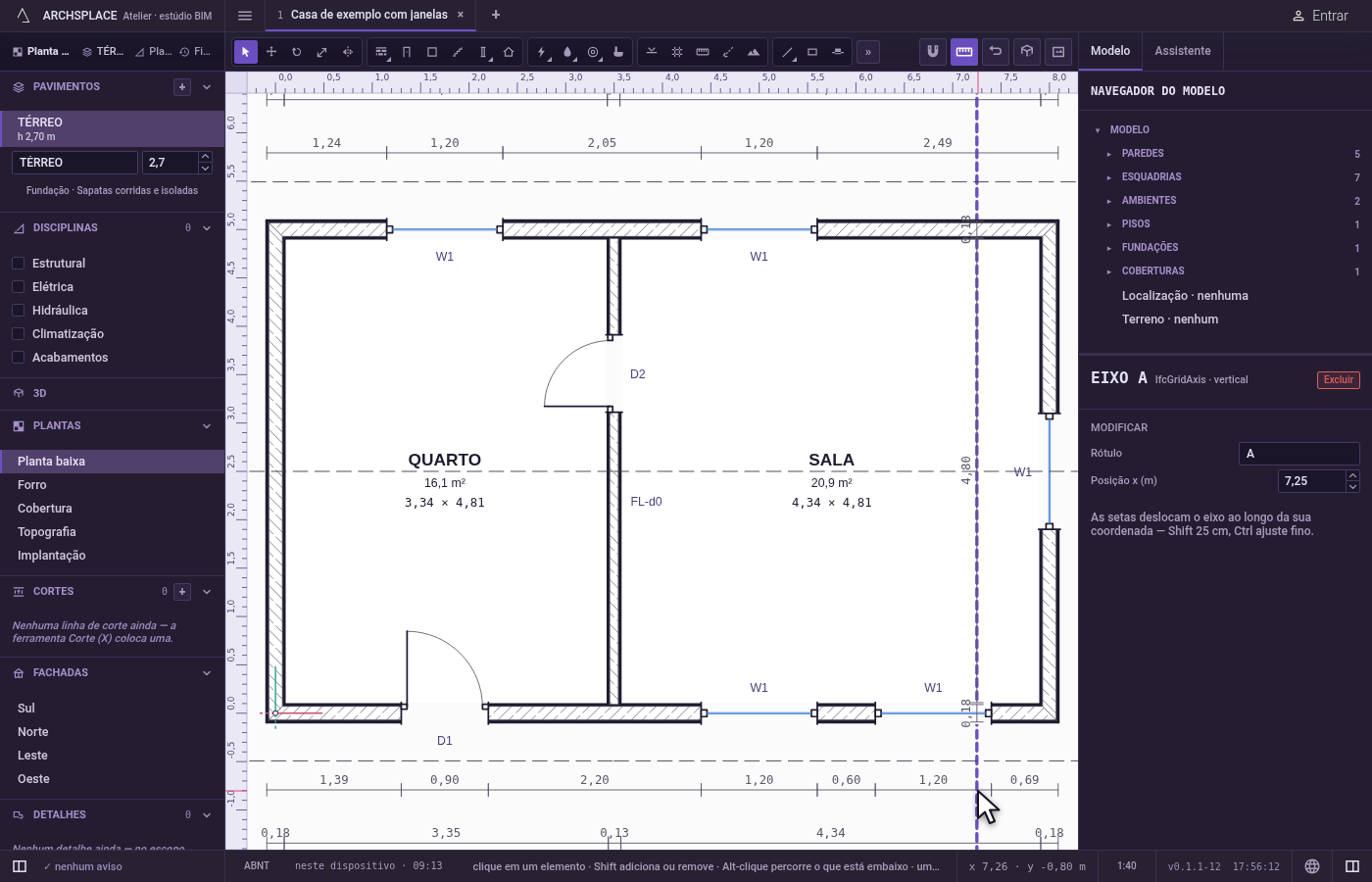

Ajuste pela planta ou pelo painel. Com Selecionar, clique no eixo numa planta. O painel dele oferece o Rótulo e a posição, e as setas do teclado o deslizam ao longo da própria coordenada.
O que é recusado
- Um eixo inclinado. A partir de um corte ou de uma fachada, um eixo sempre fica perpendicular à vista. Um eixo em qualquer outro ângulo se coloca na planta, com a opção de linha da ferramenta Eixo.
- Movê-lo com Mover. Um eixo só desliza ao longo do próprio eixo: a ferramenta Mover o deixa onde está e diz para usar as setas do teclado ou o painel dele.
- Um eixo numa chamada. A vista própria de uma chamada não tem a ferramenta Eixo.
- Ser pego por um retângulo. Um retângulo desenhado com Selecionar nunca pega um eixo; clique nele para pegá-lo.
O que vai para o contrato
Cada clique acrescenta um eixo a grids do contrato, com o eixo do mundo que ele fixa, a posição em metros arredondada ao centímetro e o rótulo:
axis: "X" é uma linha de x constante, colocada a partir de uma vista olhando para norte ou sul, com letra. axis: "Y" é uma linha de y constante, colocada a partir de uma vista olhando para leste ou oeste, com número. O desenho do eixo em cada vista nunca é gravado: ele é calculado a partir desse registro.
Perguntas frequentes
Como acrescento um eixo a partir de uma fachada?
Abra a fachada, aperte A e clique onde o eixo deve cruzar a vista. O eixo é colocado na hora, desenhado na fachada com a bolha e em todas as plantas.
Por que o meu eixo novo é numerado e não recebe letra?
É a vista que decide para que lado o eixo corre. Olhando para norte ou sul, um eixo que atravessa a vista corre ao longo de y e recebe uma letra. Olhando para leste ou oeste, corre ao longo de x e recebe um número. A letra ou o número segue a contagem de eixos desse tipo já colocados.
Como movo um eixo depois?
Selecione-o e use as setas do teclado, que o deslizam ao longo da própria coordenada, ou digite a posição dele no painel. A ferramenta Mover deixa um eixo onde está.
