Deslocar no editor de peça

Deslocar traça uma cópia paralela de uma junta a uma distância que você digita, ou passando por um ponto que você clica, do lado que você escolhe. Ela se repete até você apertar Esc, e com juntas selecionadas desloca todas de uma vez.

O que é

Deslocar faz uma cópia paralela de uma junta: uma linha ao lado de uma linha, um arco menor ou maior em volta do mesmo centro, um retângulo por dentro ou por fora de um retângulo. Você escolhe a junta e depois o lado, e a cópia é colocada à distância que você digitou ou passando pelo ponto que você clicou. Depois a ferramenta espera a próxima junta, mantendo a distância, até você apertar Esc.

É o mesmo Deslocar dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para traçar uma junta dupla, ou a segunda linha de uma borda, a uma distância exata.
Para traçar um embutido dentro de um retângulo ou um anel dentro de um círculo.
Para repetir a mesma cópia paralela em várias juntas, uma depois da outra ou todas de uma vez.

Passo a passo

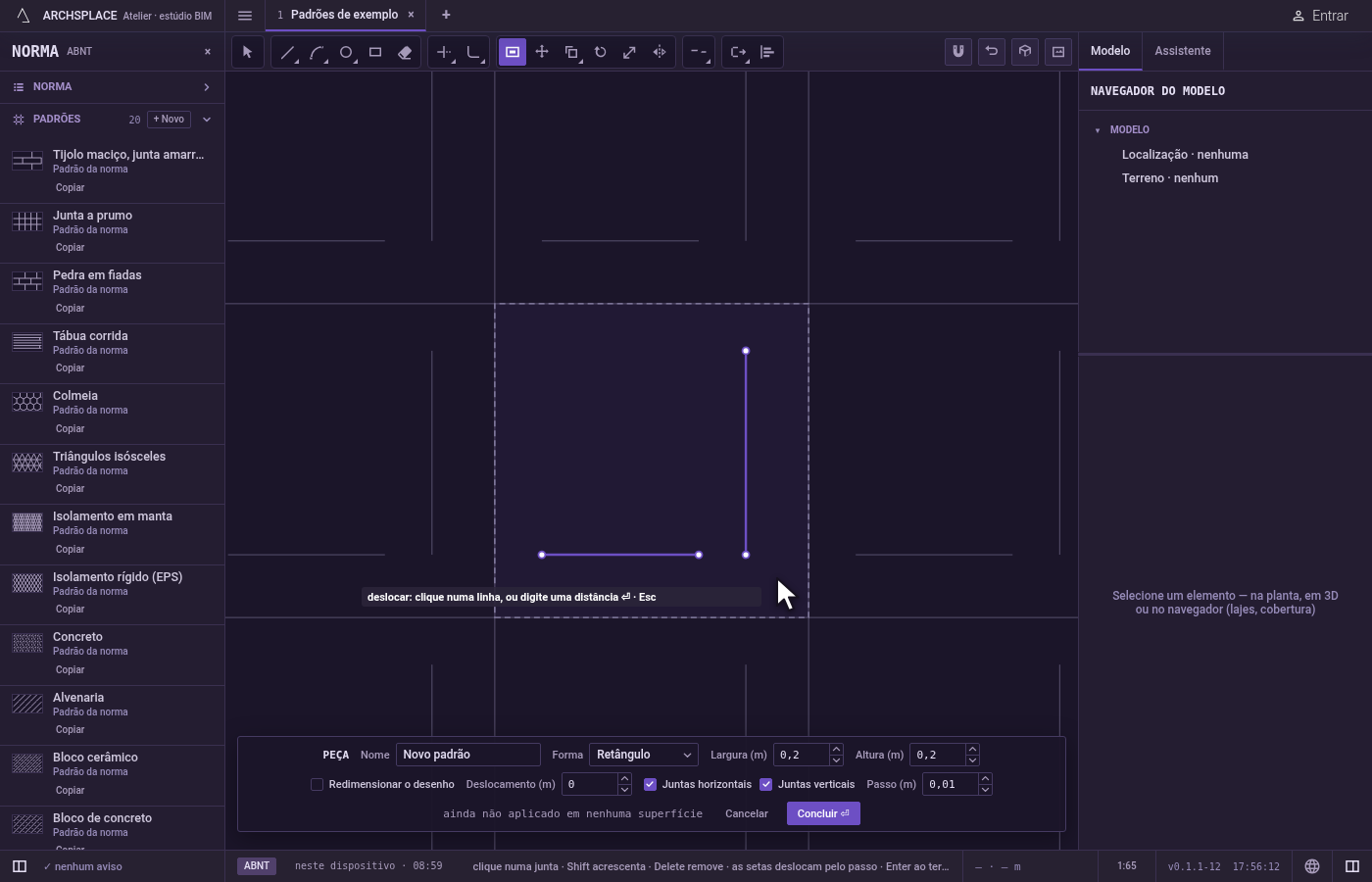

Ative a ferramenta. Aperte O ou clique em Deslocar na barra. A dica pede um clique numa linha ou uma distância digitada.

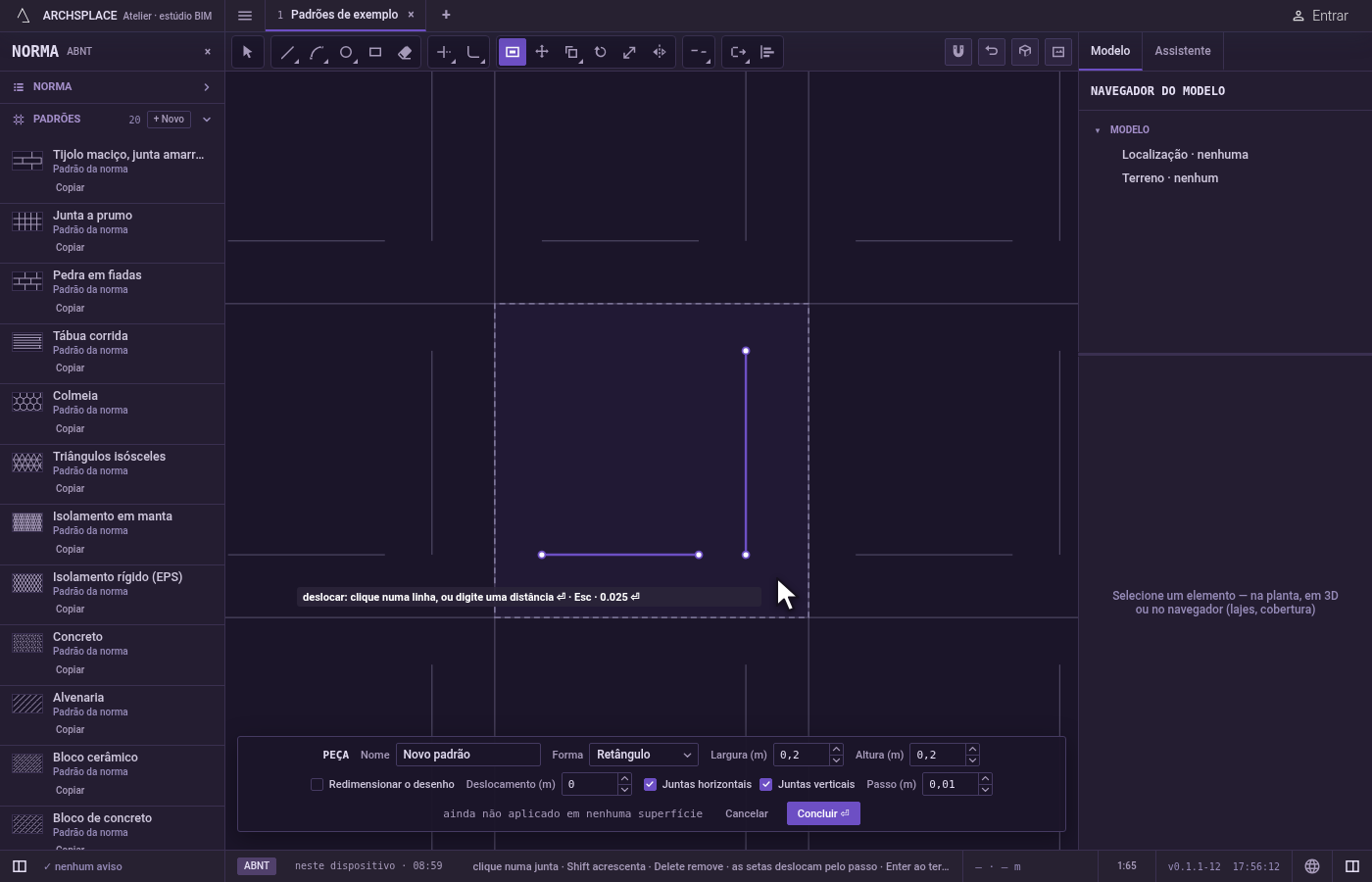

Digite a distância, se você a conhece. Digite-a e aperte Enter. Ela vale para todas as cópias até você digitar outra, e você pode digitá-la a qualquer momento com a ferramenta na mão. Sem distância, cada cópia passa pelo ponto que você clica.

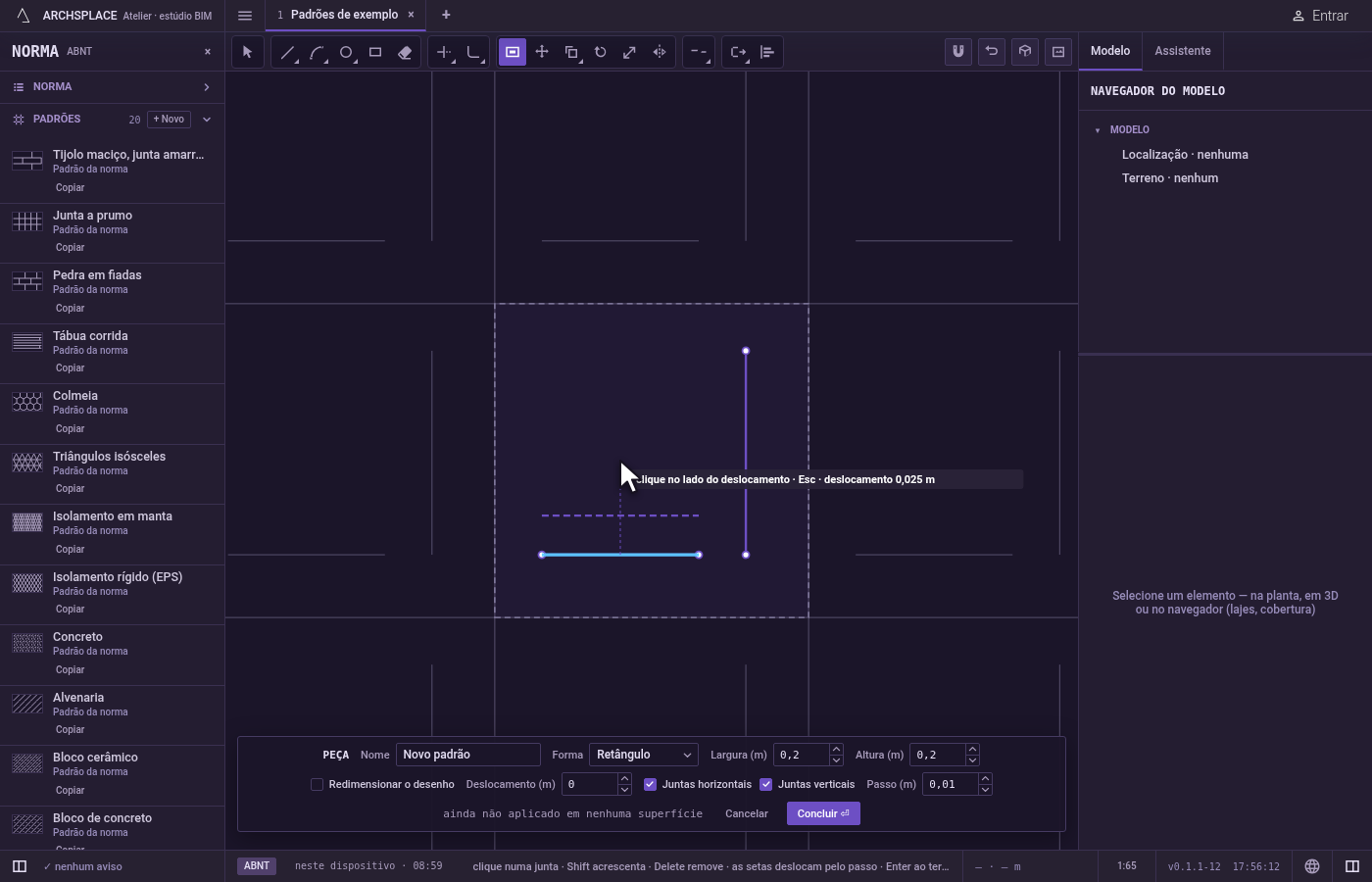

Escolha a junta. Clique nela. A escolha lê o próprio cursor, sem captura, então num cruzamento ela pega a junta para a qual você aponta. A junta continua acesa.

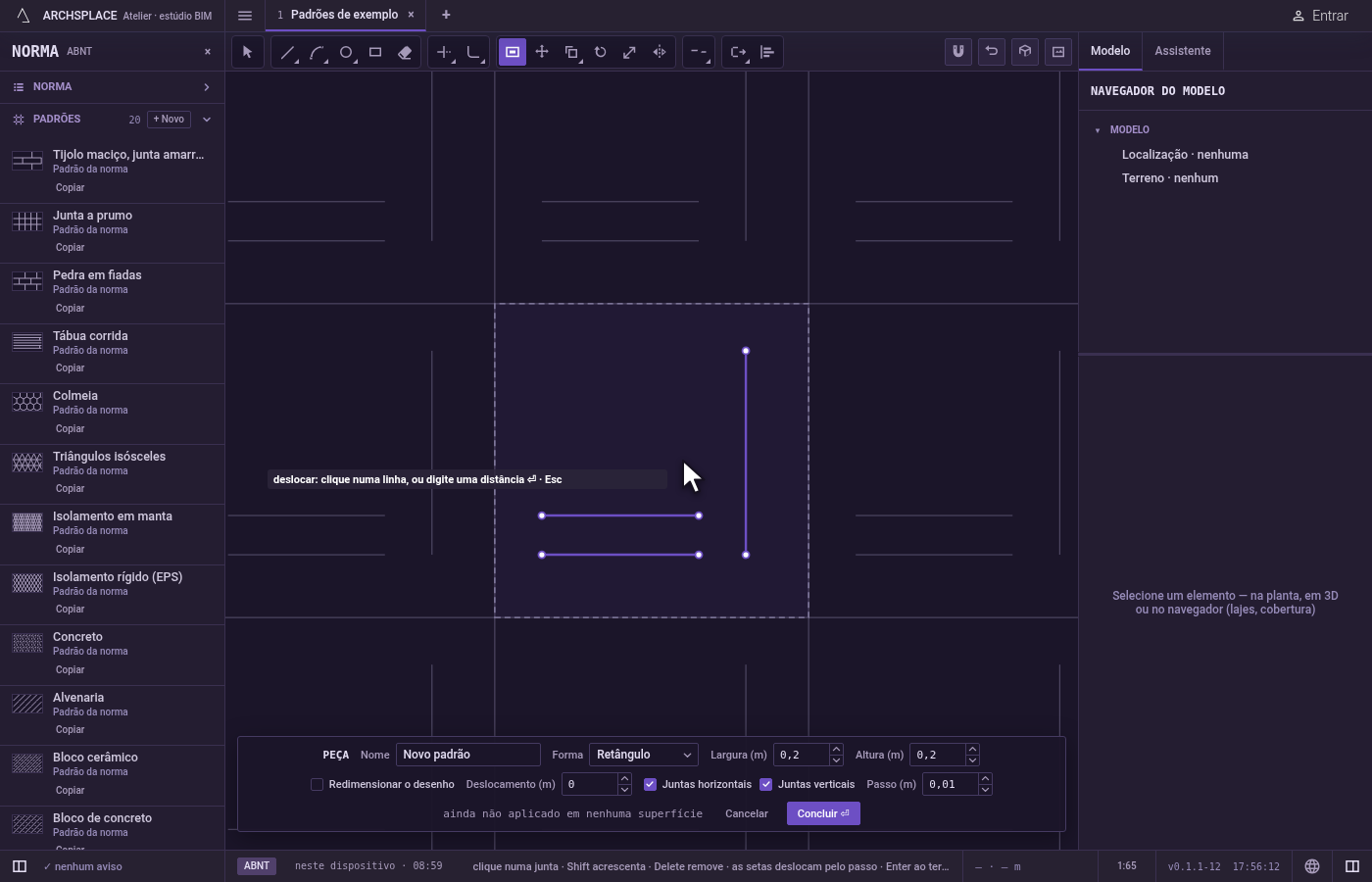

Clique no lado. Uma prévia da cópia acompanha o cursor do lado dela da junta, e a dica mostra a distância. Com uma distância digitada, clique em qualquer ponto do lado onde a cópia deve ficar. Sem ela, clique no ponto por onde a cópia deve passar. A cópia é colocada, e a ferramenta espera a próxima junta.

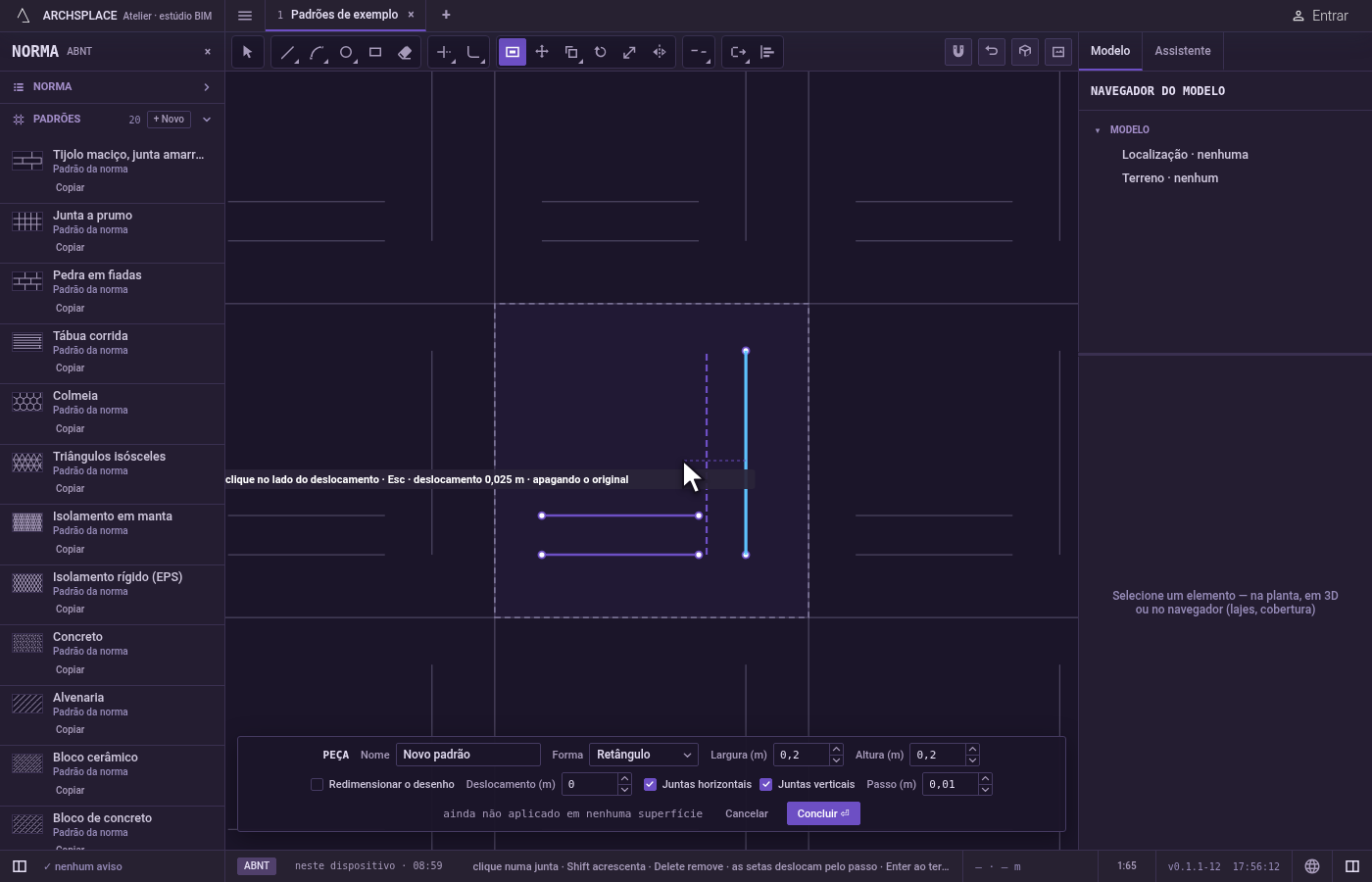

Apague o original, se quiser. Aperte E para ligar o apagar o original: cada cópia passa a substituir a junta de onde veio. A dica mostra apagando o original enquanto isso estiver ligado. Aperte E de novo para desligar.

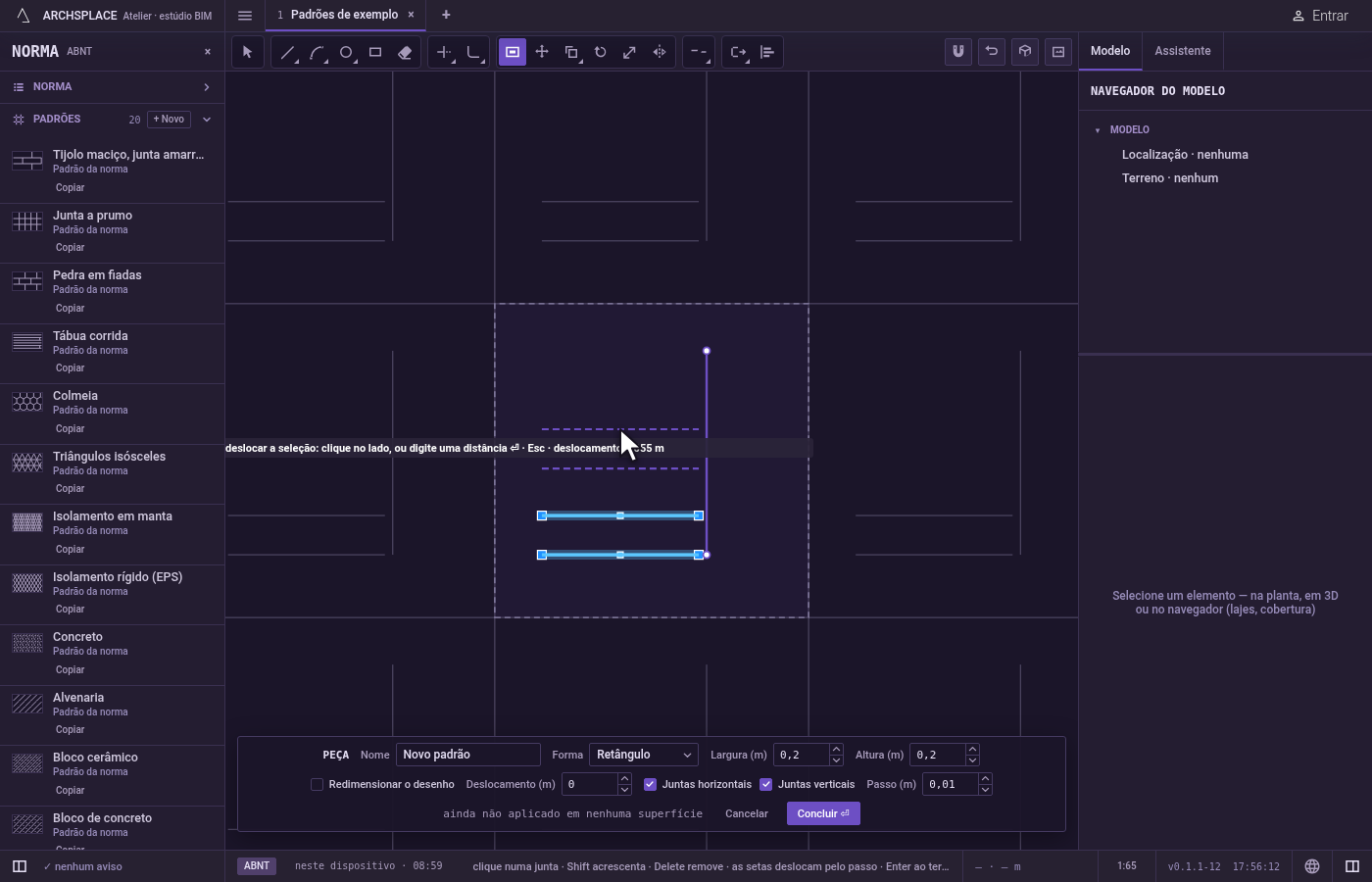

Ou desloque uma seleção inteira. Selecione juntas antes de ativar a ferramenta. Depois, sem escolher uma junta, clique no lado: cada junta selecionada ganha a cópia dela do lado do cursor, todas a uma mesma distância, a digitada ou a distância do cursor até a junta selecionada mais próxima.

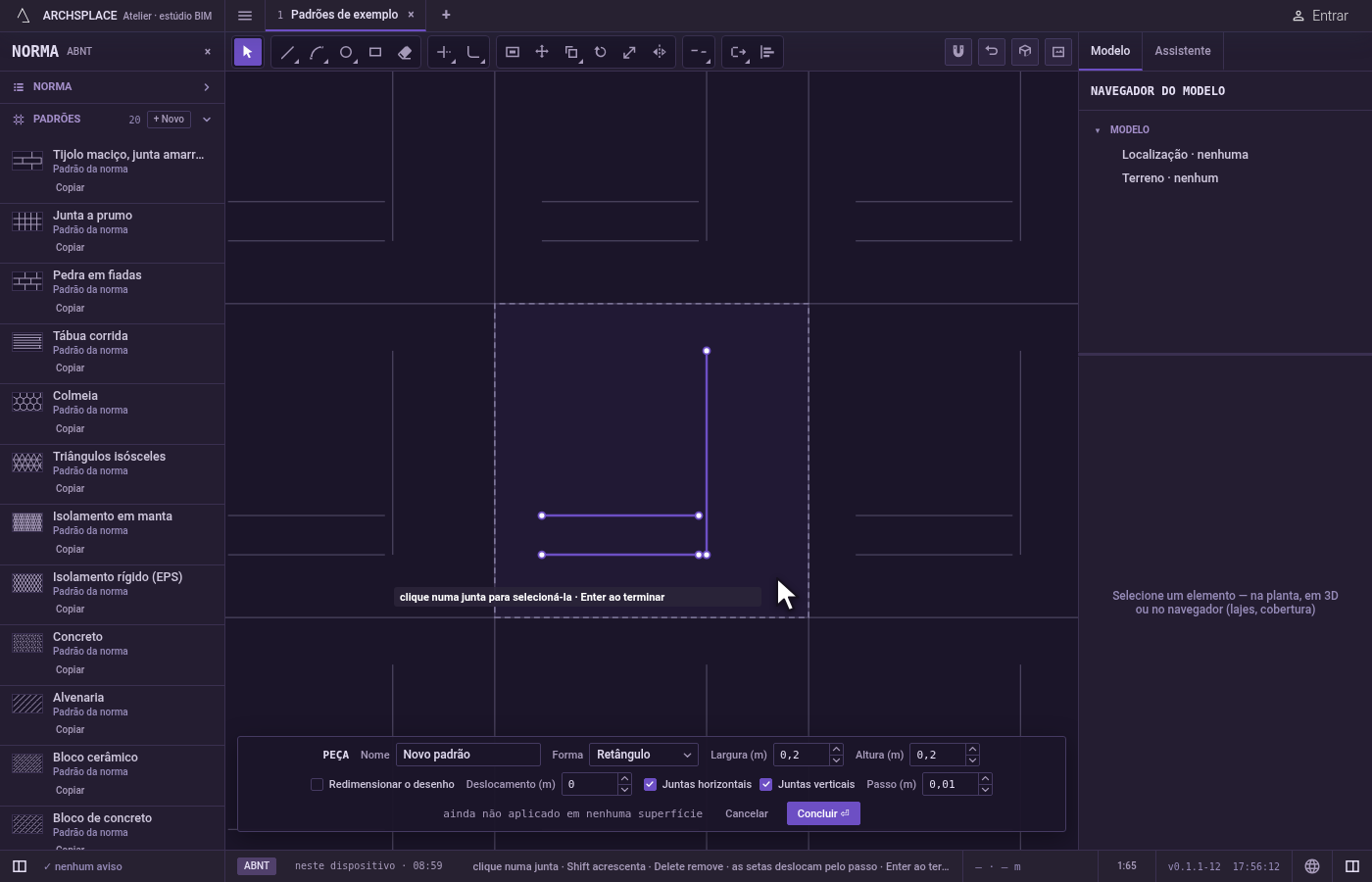

Termine. Esc descarta a junta escolhida e depois sai de Deslocar para Selecionar. Ctrl+Z desfaz a última cópia. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Um clique no vazio. Não escolhe nada, e a dica diz nada a deslocar aqui.
Um lado sem distância. Um clique sobre a própria junta, sem distância digitada, não faz cópia.
Um arco que sumiria. Deslocar um arco ou um círculo tão para dentro que ele se reduziria a nada é recusado com este arco se reduziria a nada.
Uma cópia que sai da peça. Uma cópia reta que passa da peça é cortada na borda. Uma cópia curva ou fechada que ficaria fora da peça é recusada inteira, e o editor diz uma forma deve ficar dentro da peça.
Uma distância igual a zero ou menor. Ela não é aceita, e a dica pede de novo uma linha ou uma distância.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça e cada cópia como uma junta própria. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Como faço uma cópia paralela a uma distância exata?

Digite a distância e aperte Enter, clique na junta e depois no lado onde a cópia deve ficar. A distância continua valendo para as próximas cópias até você mudá-la.

Como desloco sem digitar uma distância?

Clique na junta e depois por onde a cópia deve passar. A cópia passa por esse ponto, e a dica mostra a distância enquanto você move o cursor.

Posso levar uma junta para o lado em vez de copiá-la?

Pode. Aperte E para ligar o apagar o original: a cópia é feita e a junta de onde ela veio é removida. Aperte E de novo para manter os originais.
