Alongar no editor de peça

Alongar deixa uma junta mais longa ou mais curta a partir da ponta em que você clica, ao longo da própria reta ou do próprio arco, por uma variação que você digita, para uma porcentagem do comprimento, para um comprimento total, ou até onde você arrasta a ponta. Só o segmento dessa ponta muda.

O que é

Alongar muda o comprimento de uma junta sem mudar a direção dela. Você diz como e depois clica na junta perto da ponta a mover: essa ponta desliza ao longo da própria reta da junta, ou em volta do próprio círculo, num arco, enquanto a outra ponta fica. Numa polilinha, só o segmento dessa ponta muda. A dica mostra o comprimento antes e depois enquanto você aponta.

Há quatro jeitos de dizer como:

Delta (D, o jeito inicial): uma variação que você digita, somada ao comprimento, negativa para encurtar.
Porcentagem (P): o comprimento novo como porcentagem do atual.
Total (T): o comprimento que a junta deve ter.
Dinâmico (Y): arraste a ponta até onde ela deve ficar.

É o mesmo Alongar dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para dar a uma junta um comprimento exato, ou mudá-lo por uma medida exata.
Para encurtar uma junta sem ter outra junta contra a qual aparar.
Para fazer um arco abranger mais ou menos do próprio círculo.

Passo a passo

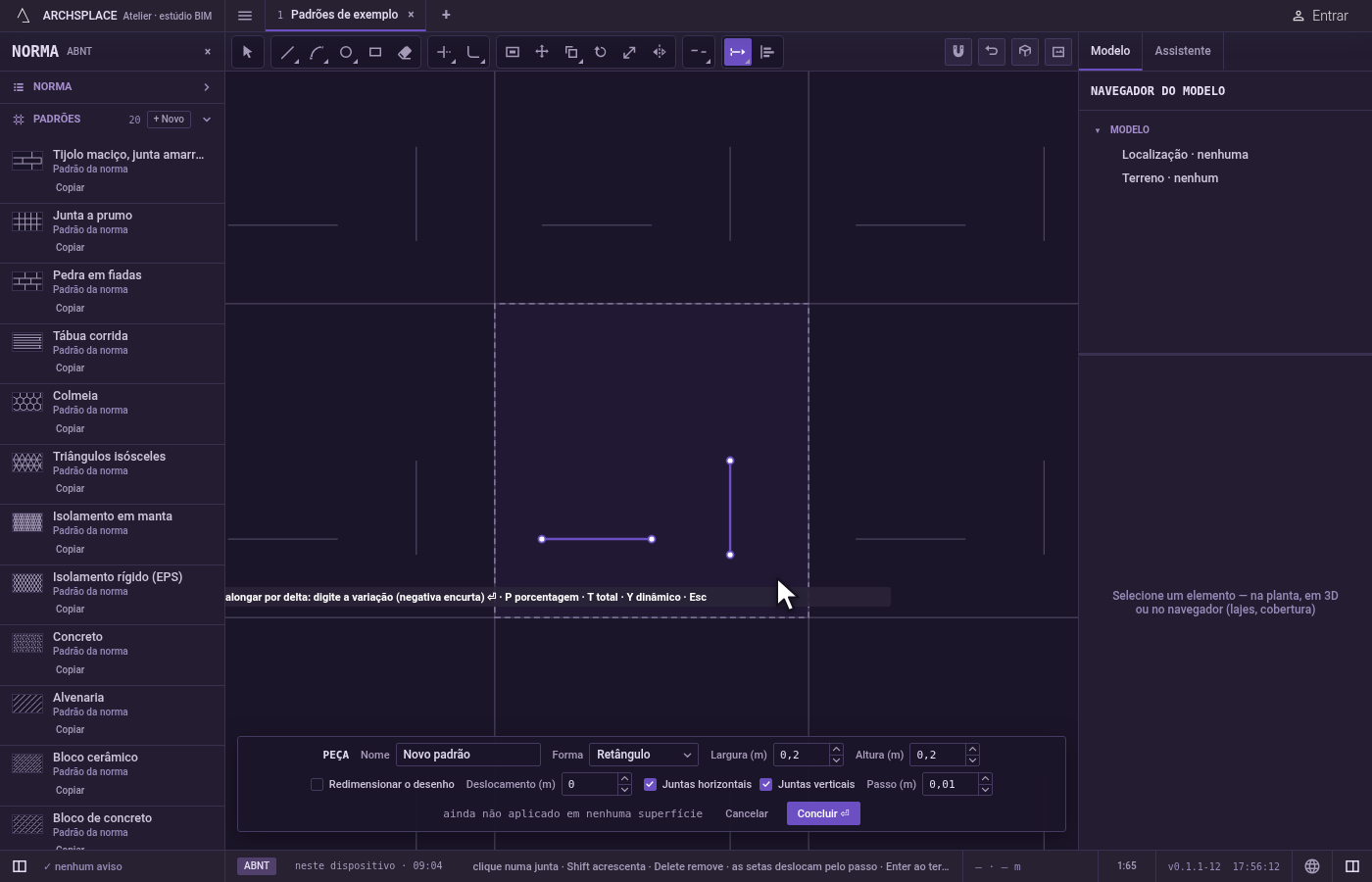

Ative a ferramenta. Digite L, E, N em seguida, ou clique em Alongar na barra. Ela divide o botão com Esticar. O L abre Junta por um instante, e as letras que vêm em seguida completam Alongar.

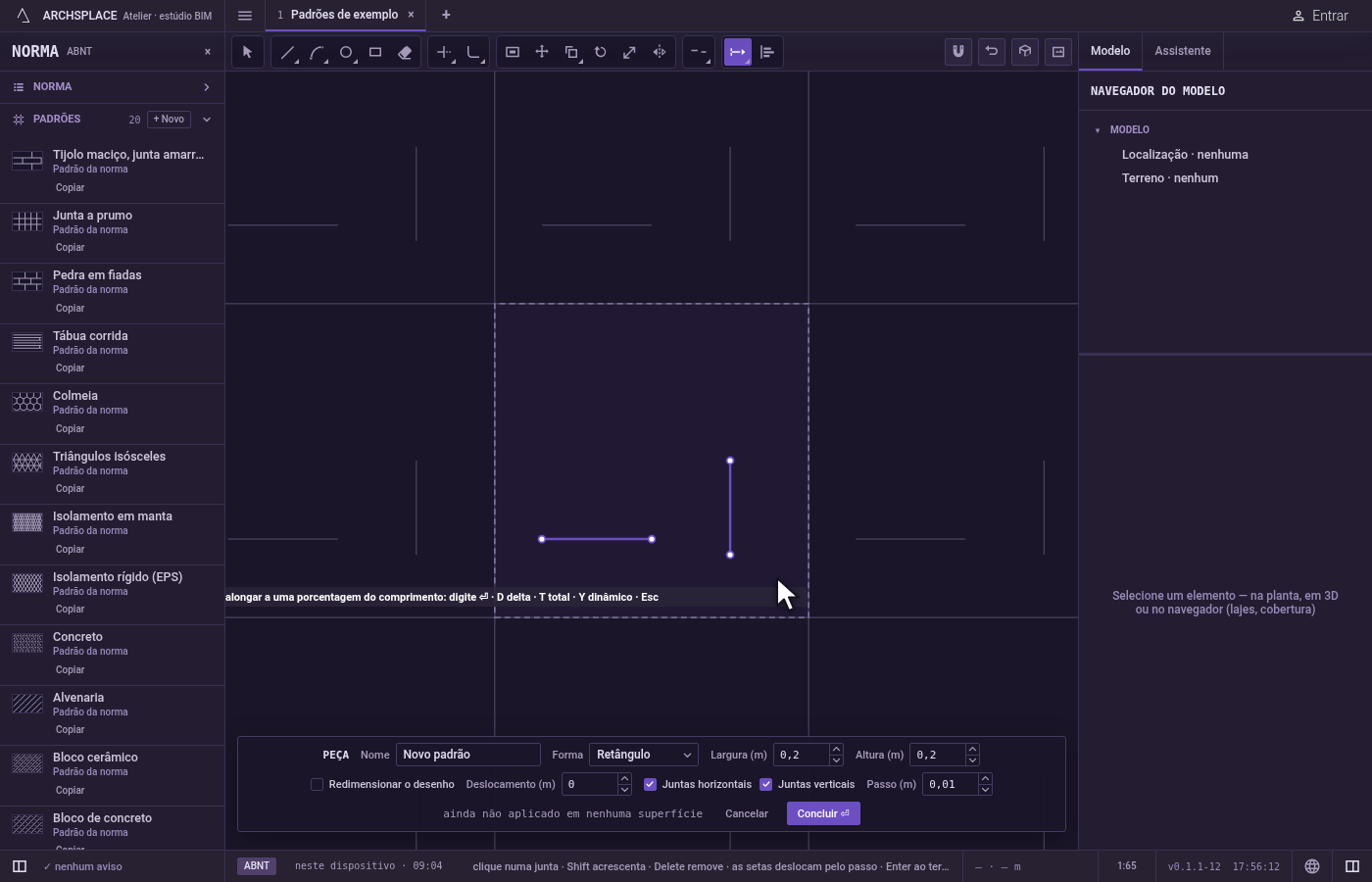

Escolha o jeito. Ela começa em Delta. Aperte P para Porcentagem, T para Total ou Y para Dinâmico, e D para voltar a Delta.
Digite o valor. Em Delta, Porcentagem ou Total, digite o valor e aperte Enter. A dica então mostra o jeito e o valor guardado.

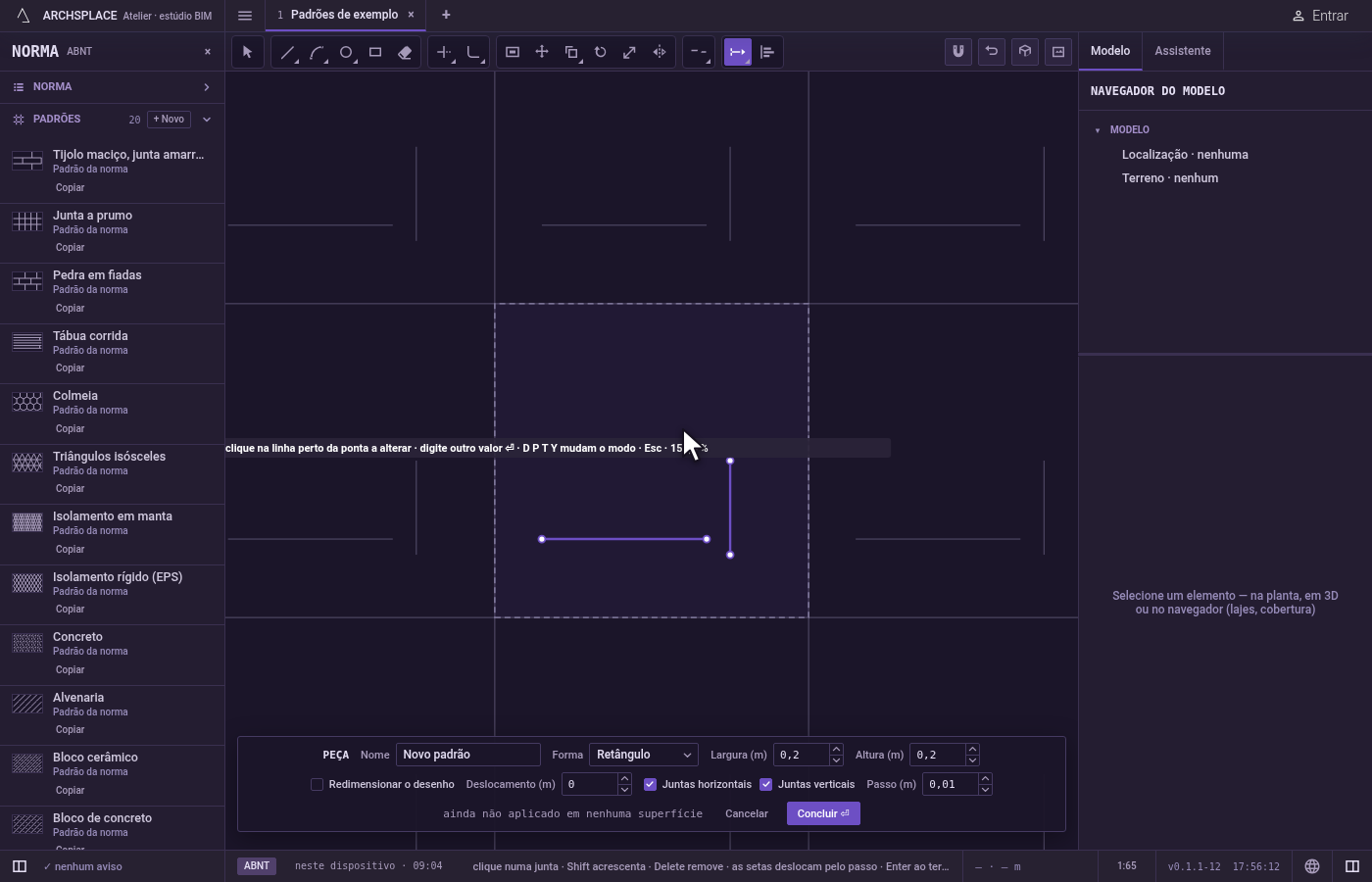

Clique na junta perto da ponta a mudar. A ponta mais próxima do seu clique se move, e a junta muda na hora. O valor fica, então você pode clicar em mais juntas com a mesma mudança, ou digitar outro valor.

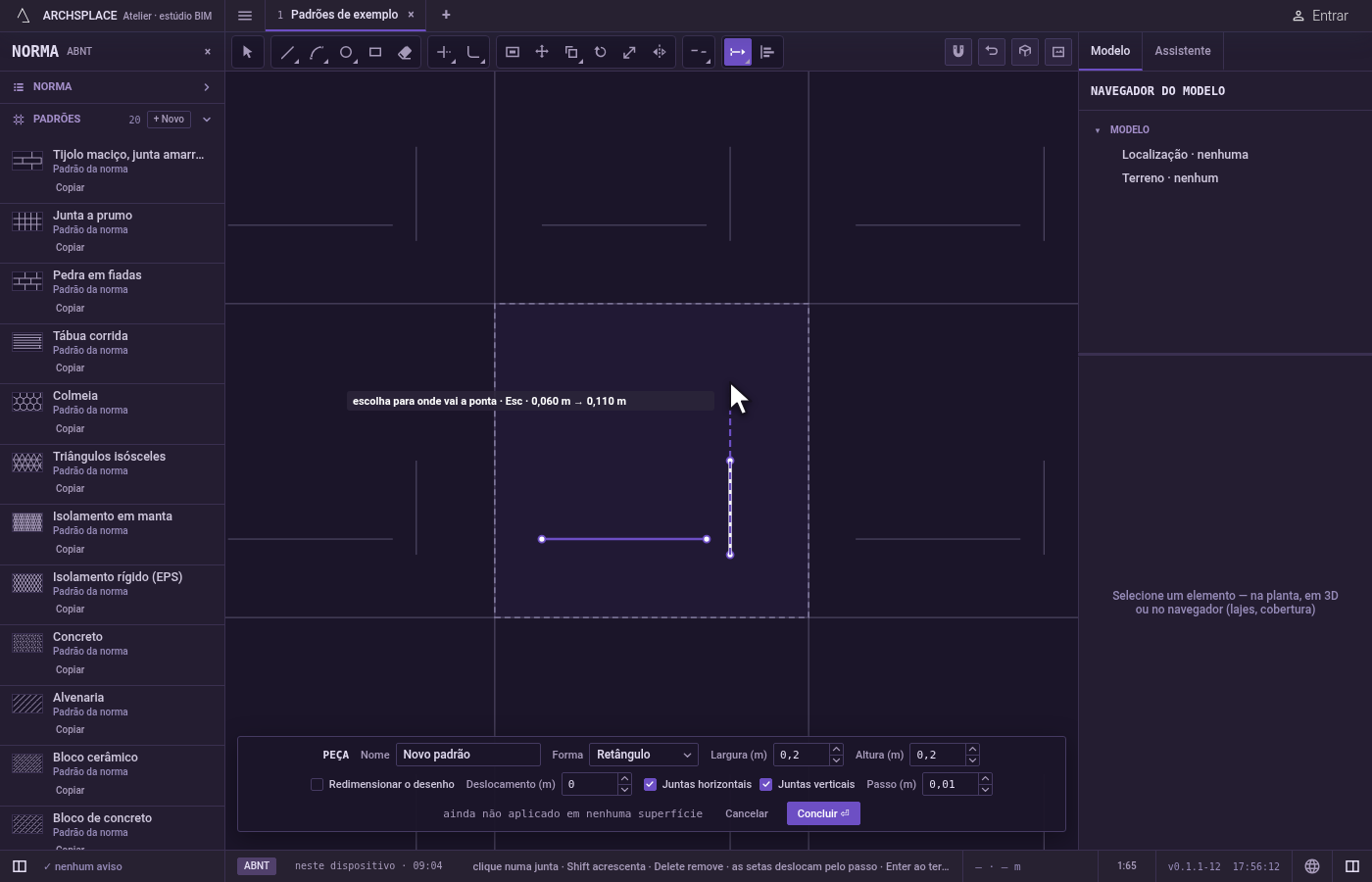

Ou arraste a ponta, em Dinâmico. Clique na junta perto da ponta a mover e depois onde essa ponta deve ficar. A ponta acompanha o cursor ao longo da própria reta ou do próprio arco da junta.

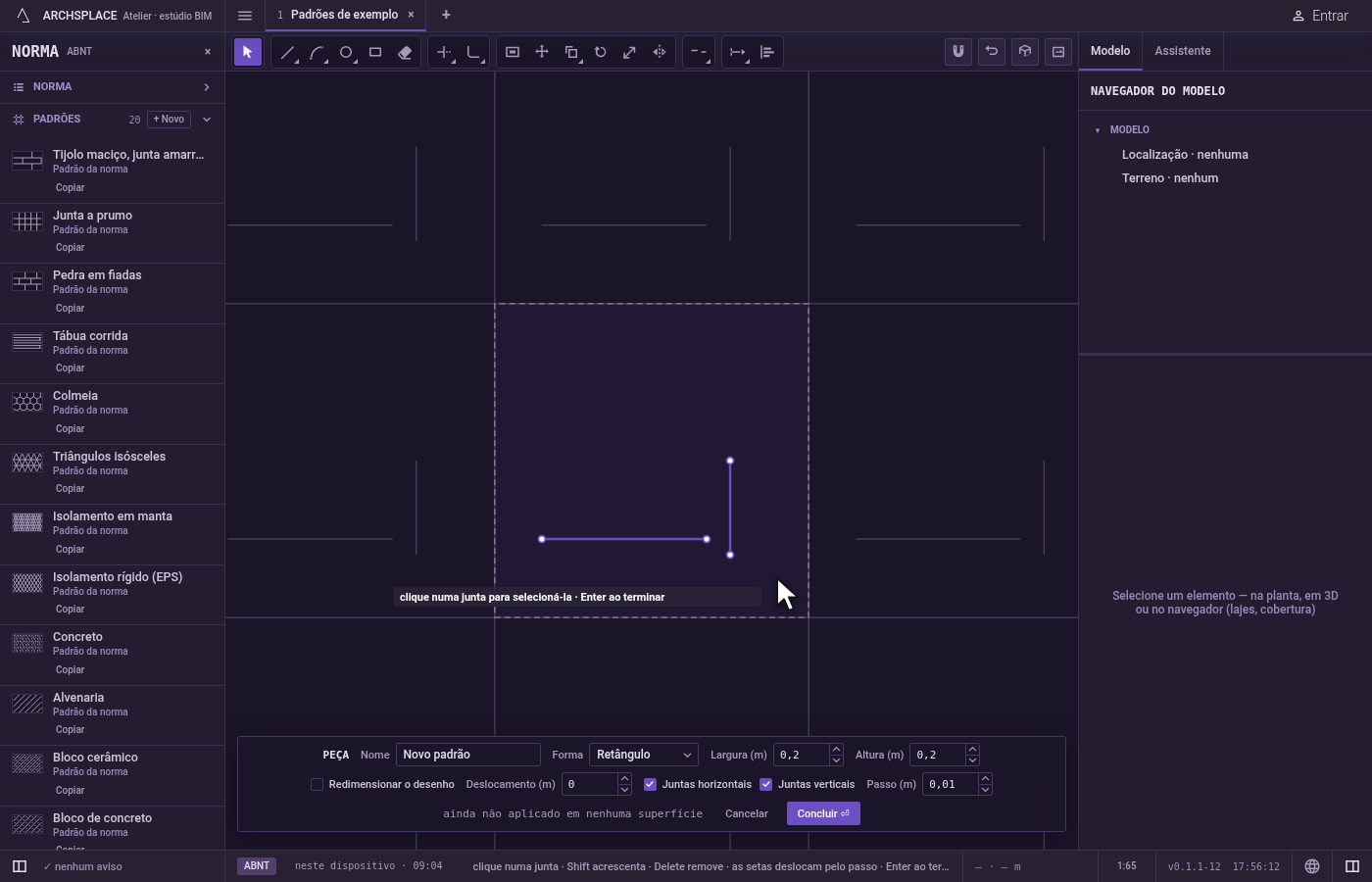

Termine. Esc descarta uma junta escolhida em Dinâmico e depois sai de Alongar para Selecionar. Ctrl+Z desfaz a última mudança. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Um clique antes de um valor. Em Delta, Porcentagem ou Total, clicar numa junta antes de digitar um valor não muda nada, e a dica pede o valor.
Uma junta fechada. Um círculo, um retângulo ou uma polilinha fechada não tem ponta para mover: nada muda, e a dica dá as palavras da recusa seguinte.
Um comprimento que não deixa nada. Uma mudança que levaria o segmento da ponta a nada ou menos, ou faria um arco passar de uma volta inteira, é recusada com esse comprimento não deixaria nada.
Um clique no vazio. A dica diz nada sob o ponteiro.
Um resultado que sai da peça. Se a junta alterada não ficasse mais dentro da peça, o editor a recusa com uma forma deve ficar dentro da peça. Uma junta reta que atravessaria a borda é cortada ali.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça e a junta alongada com a ponta movida. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Como deixo uma junta com exatamente 30 cm?

Ative Alongar, aperte T para total, digite 0,3 (com o projeto em metros) e aperte Enter, e depois clique na junta perto da ponta que deve se mover.

Como encurto uma junta por uma medida definida?

No jeito delta, que é o inicial, digite um valor negativo, por exemplo -0,05, aperte Enter e depois clique na junta perto da ponta a encurtar.

Alongar funciona num retângulo ou num círculo?

Não. Uma junta fechada não tem ponta para mover. Exploda antes um retângulo para alongar um dos lados dele.
