Aplicação de padrão

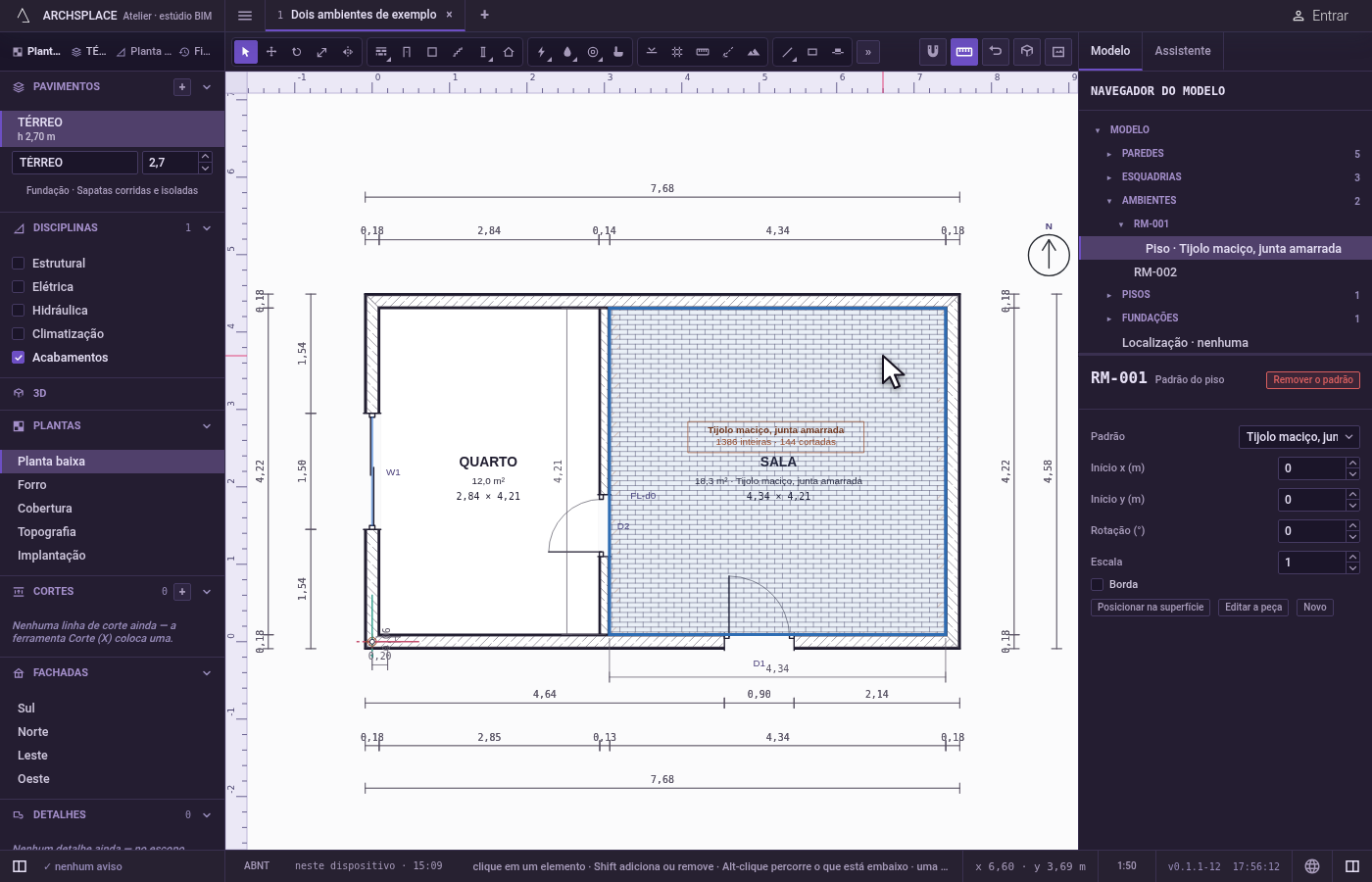

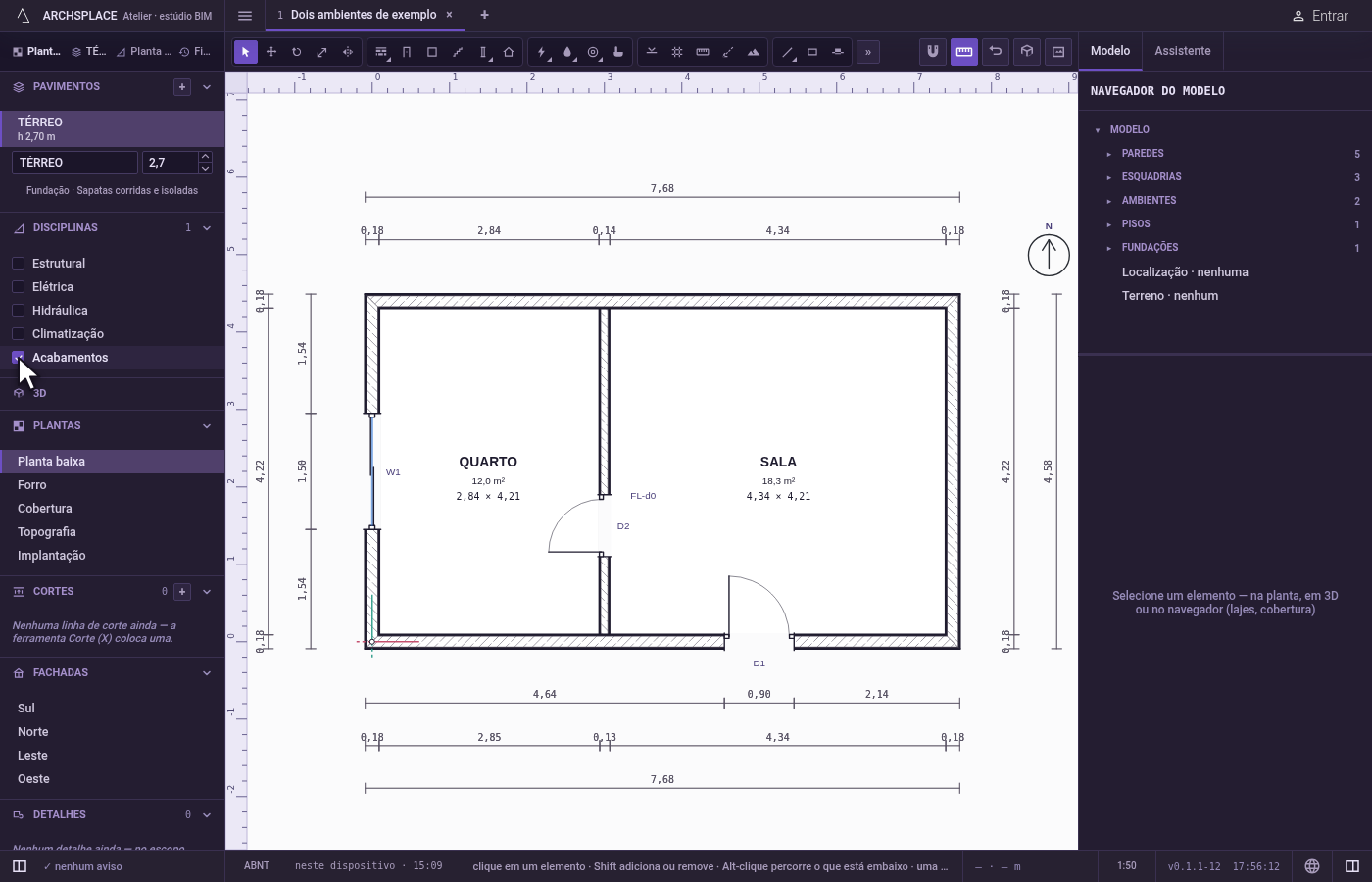

Os padrões são desenhados nas plantas, nas fachadas e nos cortes quando Acabamentos está ligado, em Disciplinas, no painel da esquerda. Com Acabamentos ligado, um clique num padrão aplicado seleciona a aplicação dessa superfície, na planta, numa fachada ou na vista 3D, e a coluna da direita mostra o painel dela. O cabeçalho nomeia o elemento e a superfície: Padrão da face externa ou Padrão da face interna numa parede, Padrão do piso ou Padrão do forro num ambiente, uma área como Padrão do piso, área 2, ou Padrão do telhamento numa cobertura, com Remover o padrão (ou Remover a área).

O painel contém:

• Padrão: qual padrão a superfície aplica. A face externa de uma parede que aplica o padrão de fachada do projeto o mostra como herdado, até que uma mudança o torne próprio da parede.
• O ponto de partida, o ponto onde fica o canto inferior esquerdo de uma peça, no referencial da própria superfície: Início ao longo da parede e Início acima do piso numa parede, Início x e Início y num piso ou num forro, Início ao longo do beiral e Início subindo a água numa cobertura.
• Rotação (°), quanto as peças giram em torno do ponto de partida, no sentido anti-horário, e Escala, quantas vezes o tamanho da peça o padrão é aplicado.
• Borda, que desenha um contorno fino em volta do que o padrão cobre, em todas as vistas e no DXF e no PDF.
• Posicionar na superfície, Editar a peça, que abre o padrão no editor de peça, e Novo. Uma área acrescenta Editar o contorno.

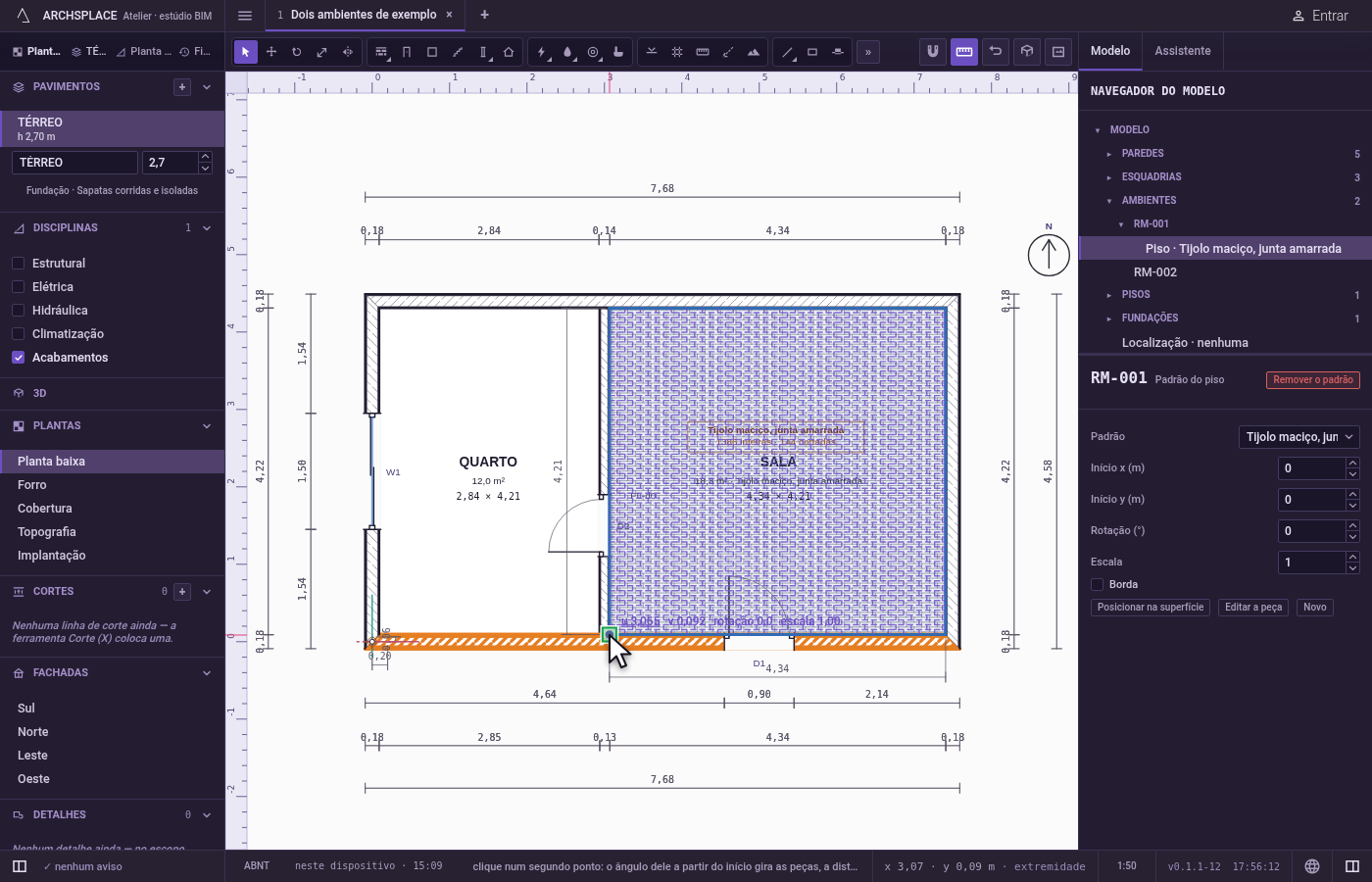

Posicionar na superfície posiciona o ponto de partida à mão, na planta, numa fachada ou na vista 3D. O primeiro clique fixa o ponto de partida na superfície. Depois o cursor define a referência: o ângulo a partir do ponto de partida gira as peças, e a distância é a largura de uma peça. O segundo clique posiciona o padrão com esse giro e essa escala. Enter ou Espaço posicionam só o ponto de partida, com as peças mantendo o tamanho e o giro. Os números, a vírgula e o sinal de menos digitam os dois valores do ponto de partida, o giro e a escala, com Tab passando entre eles; Esc descarta o que foi digitado, depois o ponto de partida, depois a ferramenta. A barra de status diz cada passo.

Toda aplicação também é uma linha do navegador do modelo, sob o elemento dela.

• Para paginar um piso a partir de uma porta ou de um canto.
• Para girar um padrão de piso para seguir uma parede em ângulo.
• Para começar as fiadas de tijolo de uma fachada a partir do embasamento.

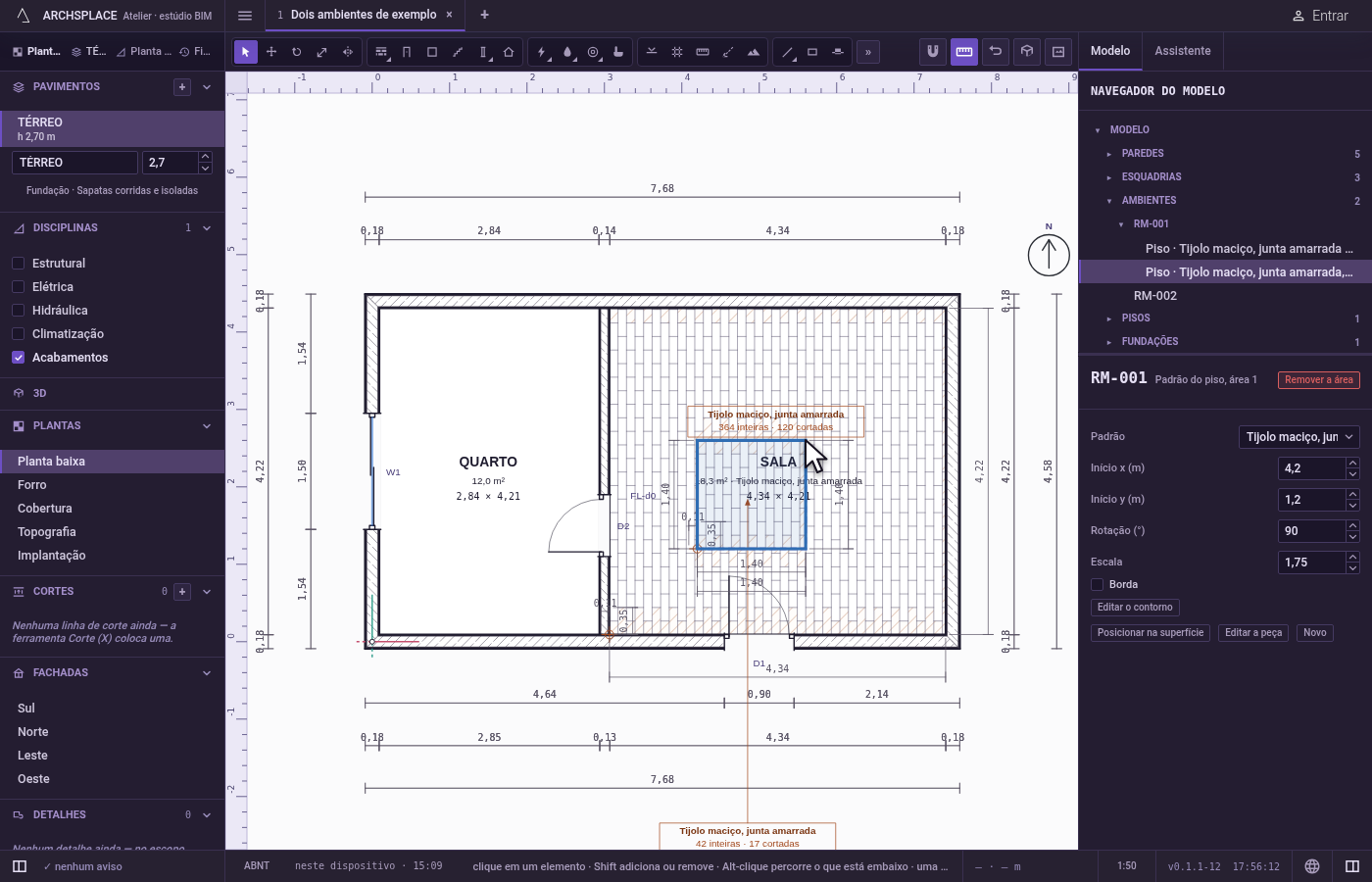

• Para aplicar outra peça em parte de um piso, como uma área de tapete ou um box.

Cada edição grava a aplicação inteira da superfície no elemento dela, num único passo que um único Ctrl+Z desfaz: facadePattern ou liningPattern numa parede, floorPattern ou ceilingPattern num ambiente, coveringPattern numa cobertura. Uma aplicação fica assim:

pattern nomeia o padrão, anchor é o ponto de partida em metros, rotation em graus, scale o fator e border vale true só quando está ligado. Uma área é gravada na lista inteira do ambiente, floorAreas ou ceilingAreas, cada uma com o outline e o placement dela. Remover o padrão não grava nada no lugar, e a superfície volta ao que herda, ou fica lisa.
