Deslocar
Deslocar desenha uma cópia do contorno de uma face a uma distância constante, por dentro ou por fora dele, na vista 3D, com furos e curvas. Ela trabalha numa face de linhas desenhadas, na face de um sólido ou em linhas que você selecionou antes.
O que é
Deslocar desenha linhas novas paralelas a um contorno, à mesma distância em toda a volta. Numa face, ela desloca o contorno externo e todos os furos juntos. Arcos continuam arcos: um círculo deslocado é um círculo.
As linhas novas são linhas desenhadas como quaisquer outras. Numa face de linhas desenhadas, elas a dividem numa faixa e numa face interna; na face de um sólido, passam a ser do sólido e dividem a face dele do mesmo jeito. Nos dois casos, você pode depois empurrar ou puxar as partes uma a uma.
Antes do clique, a face sob o cursor se acende em laranja. Depois de pegar uma face, o contorno novo acompanha o cursor como uma prévia; a distância é lida a partir do cursor e se prende a vértices, pontos médios e arestas no plano da face.
Quando usar
- Para desenhar um requadro dentro de uma face e depois empurrar o meio para fazer um painel ou um rebaixo.
- Para desenhar uma borda em volta de uma face antes de puxá-la para fora.
- Para deslocar algumas linhas escolhidas, como a borda de um terraço, como uma única sequência.
Passo a passo
Escolha o que deslocar. Para deslocar só algumas linhas, selecione-as antes com Selecionar; senão, vá direto para a ferramenta.

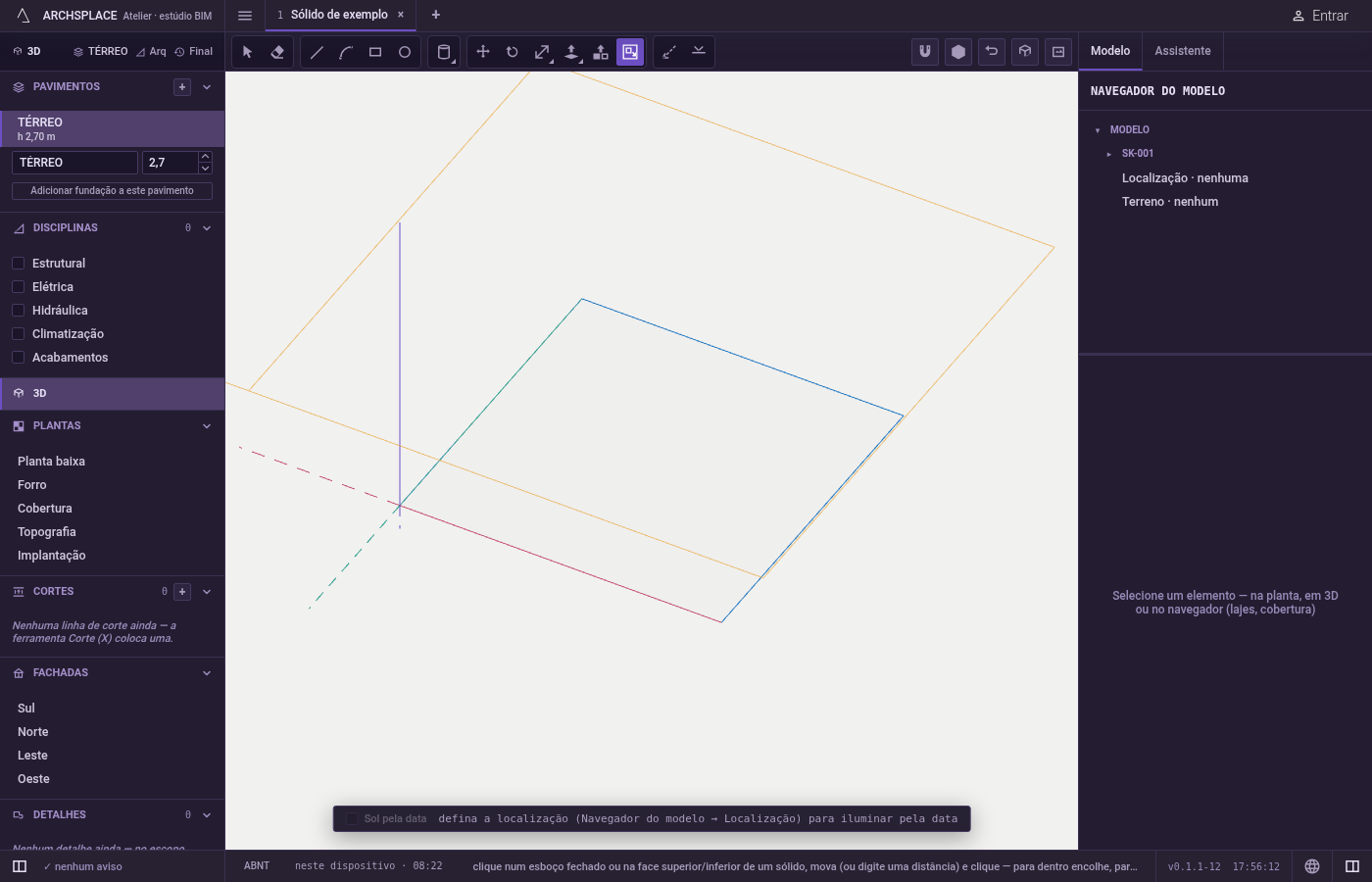

Ative a ferramenta. Aperte
Fou clique em Deslocar.

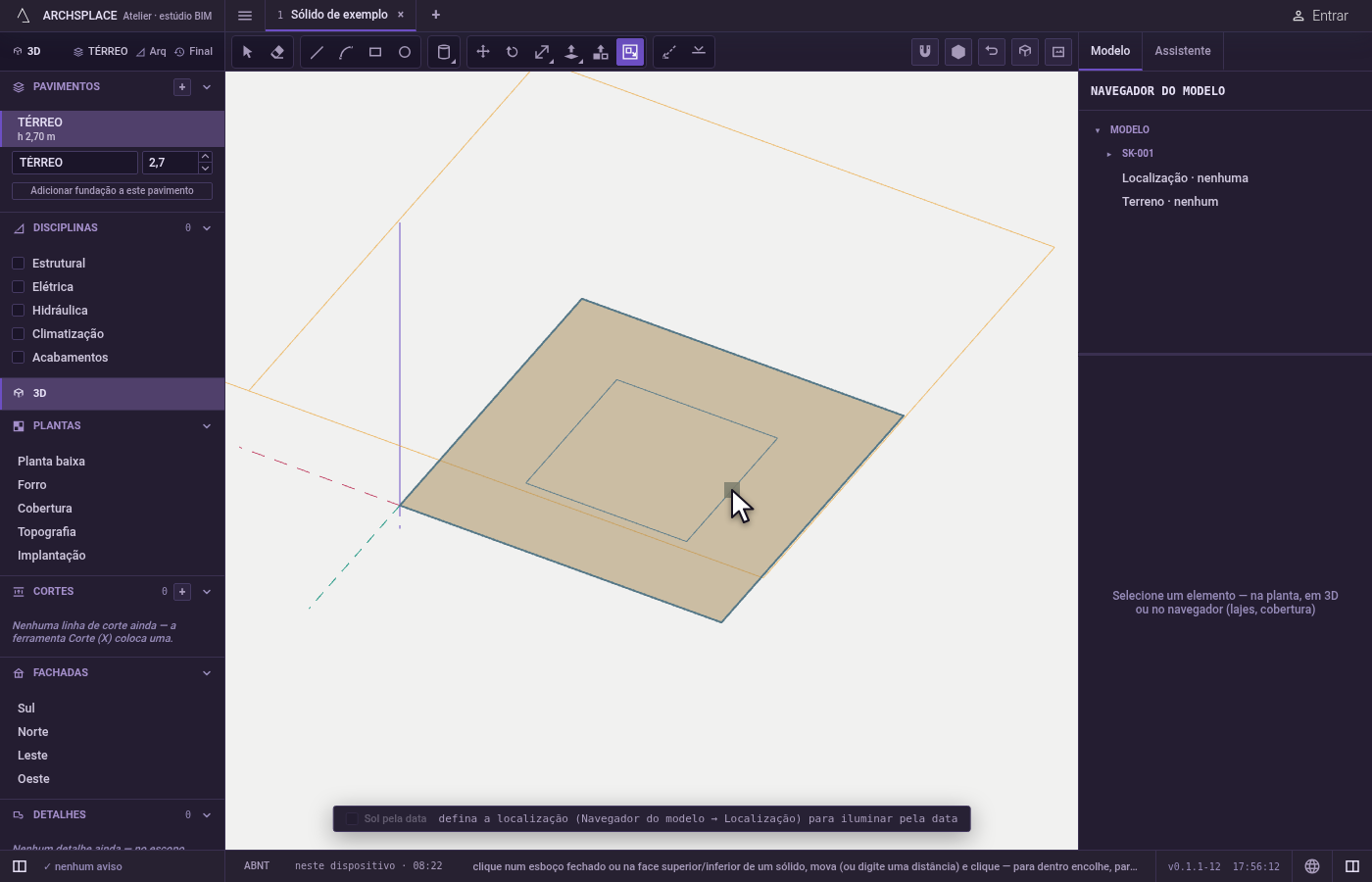

Clique na face. Ela se acende em laranja antes do clique. Com linhas selecionadas antes, um clique em qualquer lugar as pega como uma sequência.

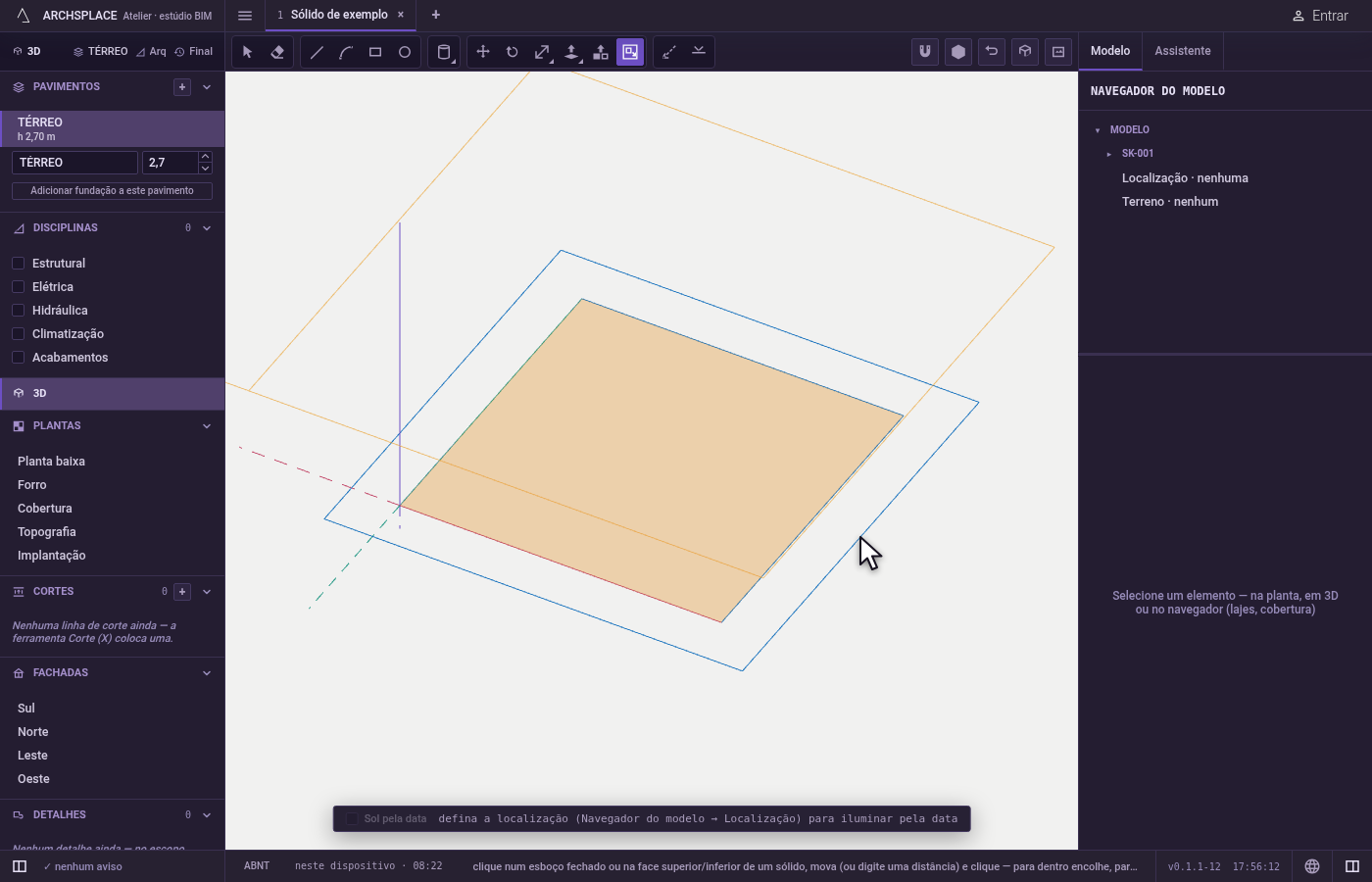

Mova para dentro ou para fora. O contorno novo acompanha o cursor: para dentro ele diminui, para fora ele cresce.

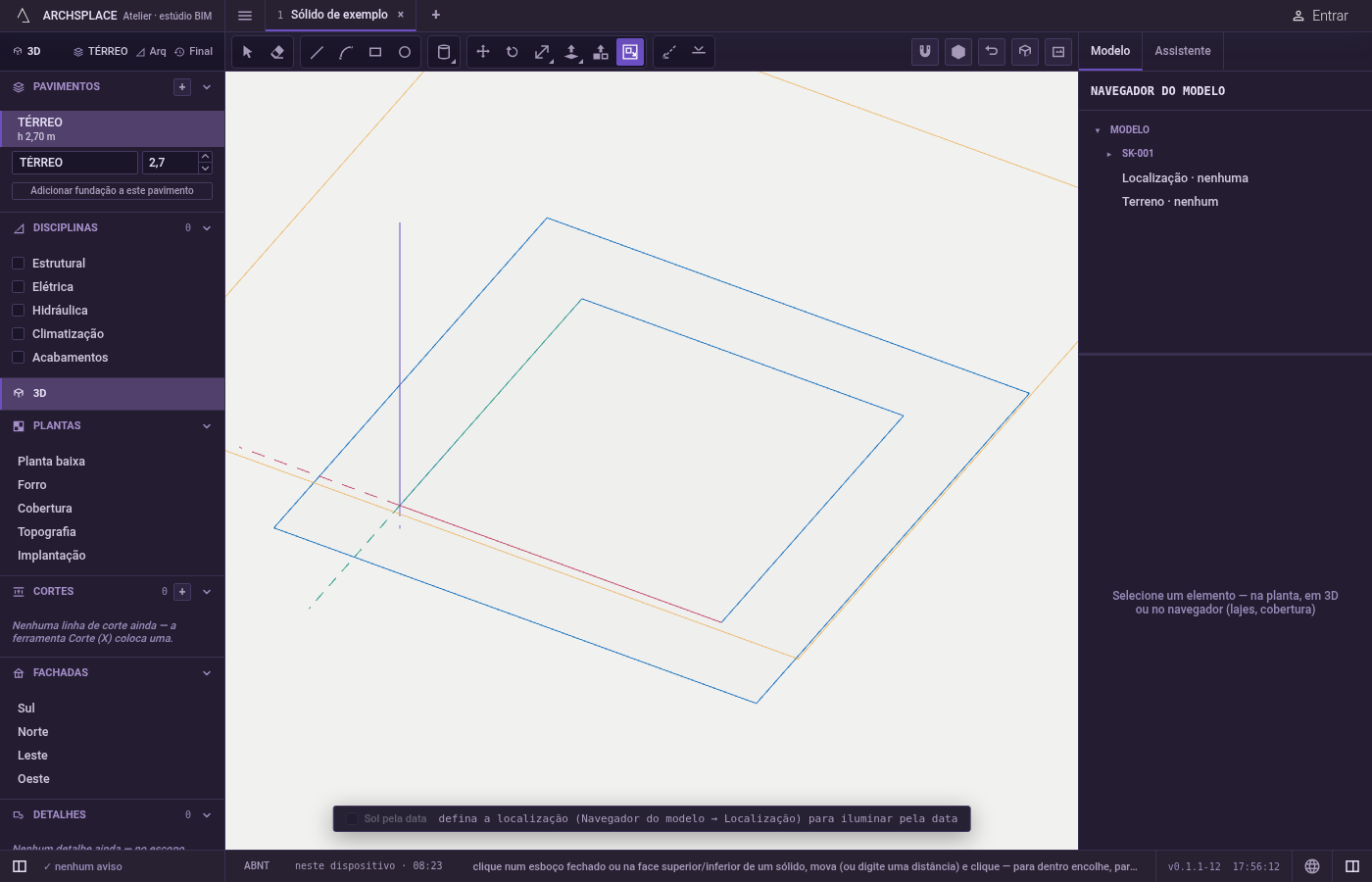

Confirme. Clique, ou digite a distância e aperte
Enter; uma distância digitada vai para o lado em que está o cursor. Um duplo clique numa face repete a última distância.Escsolta.
O que é recusado
- Uma distância que faz o contorno colapsar. Um deslocamento que reduziria o contorno a nada não desenha nada, e um aviso pede uma distância menor.
- Linhas que não formam uma sequência num só plano. As linhas selecionadas só se deslocam juntas quando pertencem às mesmas linhas desenhadas, se encadeiam ponta com ponta e ficam num mesmo plano; caso contrário, o clique pega a face sob o cursor.
- Paredes, lajes e coberturas. As faces delas não se deslocam com esta ferramenta; um clique nelas não faz nada.
O que vai para o contrato
Cada deslocamento é um passo que se desfaz e acrescenta as linhas novas à geometria desenhada do modelo, ou do componente que está aberto. Onde elas cruzam outras linhas, elas se dividem, e na face de um sólido passam a fazer parte do sólido, dividindo essa face.
Veja também
Perguntas frequentes
Como faço um requadro dentro de uma face?
Ative Deslocar (F), clique na face, mova para dentro e clique, ou digite a largura do requadro e aperte Enter. O contorno novo divide a face num requadro e numa face interna que você pode empurrar para dentro.
Posso deslocar só algumas arestas?
Pode. Selecione as arestas antes, todas das mesmas linhas desenhadas e num mesmo plano, e depois ative Deslocar: elas se deslocam juntas como uma única sequência, onde quer que você clique.
Um arco deslocado continua arco?
Continua. Um arco ou um círculo se desloca de novo numa única curva, então ainda pode ser pego e apagado inteiro.
