Matriz no editor de peça

Matriz repete as juntas que você escolhe dentro da peça de um padrão em colunas e linhas, ou em volta de um centro que você clica, a partir de uma quantidade que você digita. Sem espaçamentos, as cópias ficam lado a lado, no tamanho do que você escolheu.

O que é

Matriz repete juntas numa disposição regular. Em colunas e linhas, cada cópia se desloca por um espaçamento de coluna na horizontal e um espaçamento de linha na vertical, de item a item. Em volta de um centro, as cópias se espalham por igual num círculo inteiro, ou no ângulo que você dá, e giram conforme o lugar delas, a não ser que você peça que mantenham a orientação. O original é um dos itens, e as cópias são acrescentadas ao lado dele.

É a mesma Matriz dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para repetir uma junta ou um motivo com espaçamento regular dentro da peça.
Para dispor motivos num anel, como numa rosácea ou num leque.
Quando você sabe quantos itens quer e o espaçamento deles. Para cópias em lugares escolhidos, use Copiar.

Passo a passo

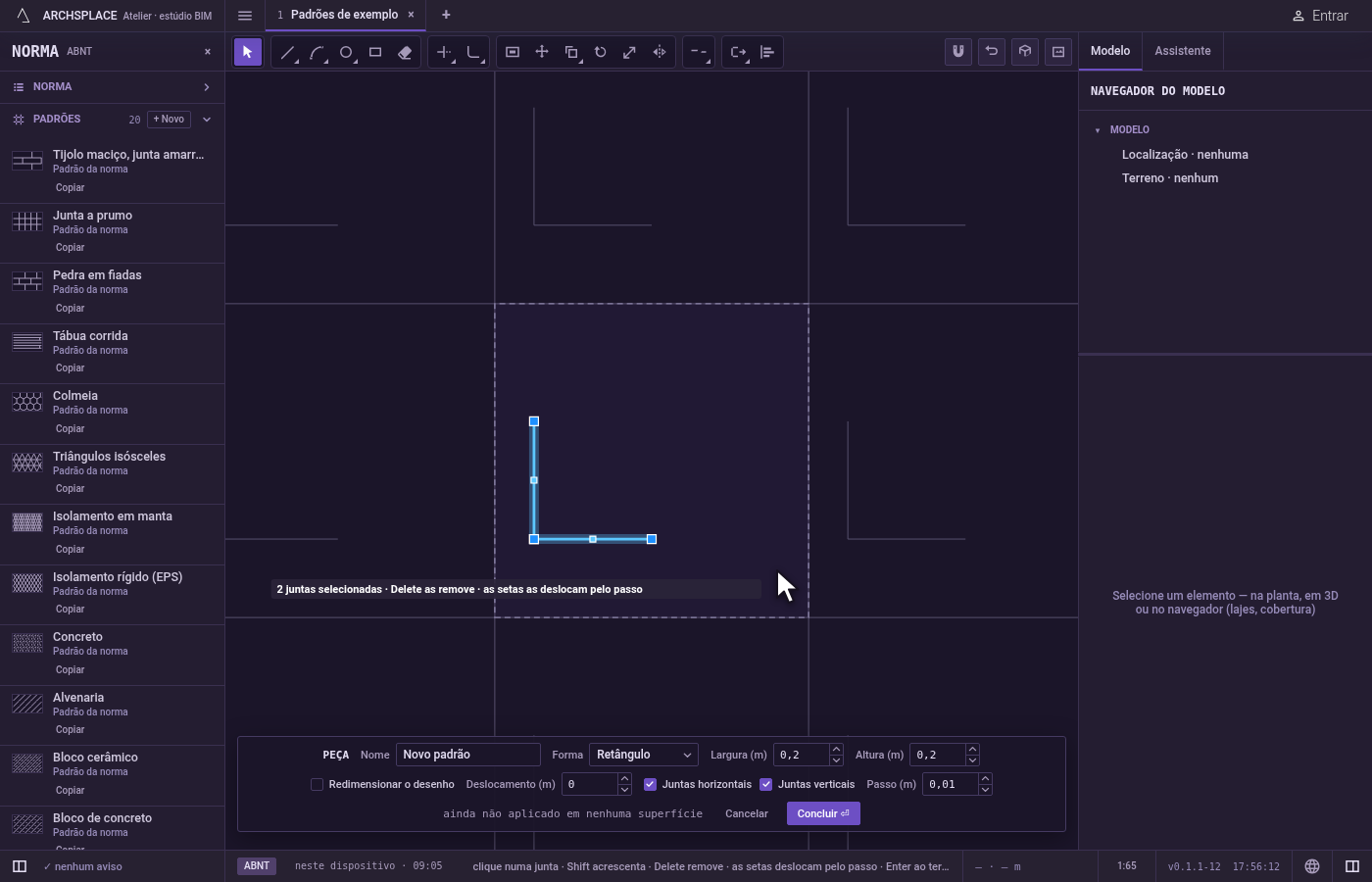

Escolha as juntas. Selecione-as antes de ativar a ferramenta, e Matriz as usa na hora. Caso contrário, Matriz pede selecione objetos: clique nas juntas para acrescentá-las, ou arraste uma caixa (para a direita ela pega o que está inteiramente dentro, para a esquerda o que ela toca), Shift tira uma junta, F desenha uma cerca que pega toda junta que ela cruza, e Enter encerra a escolha.

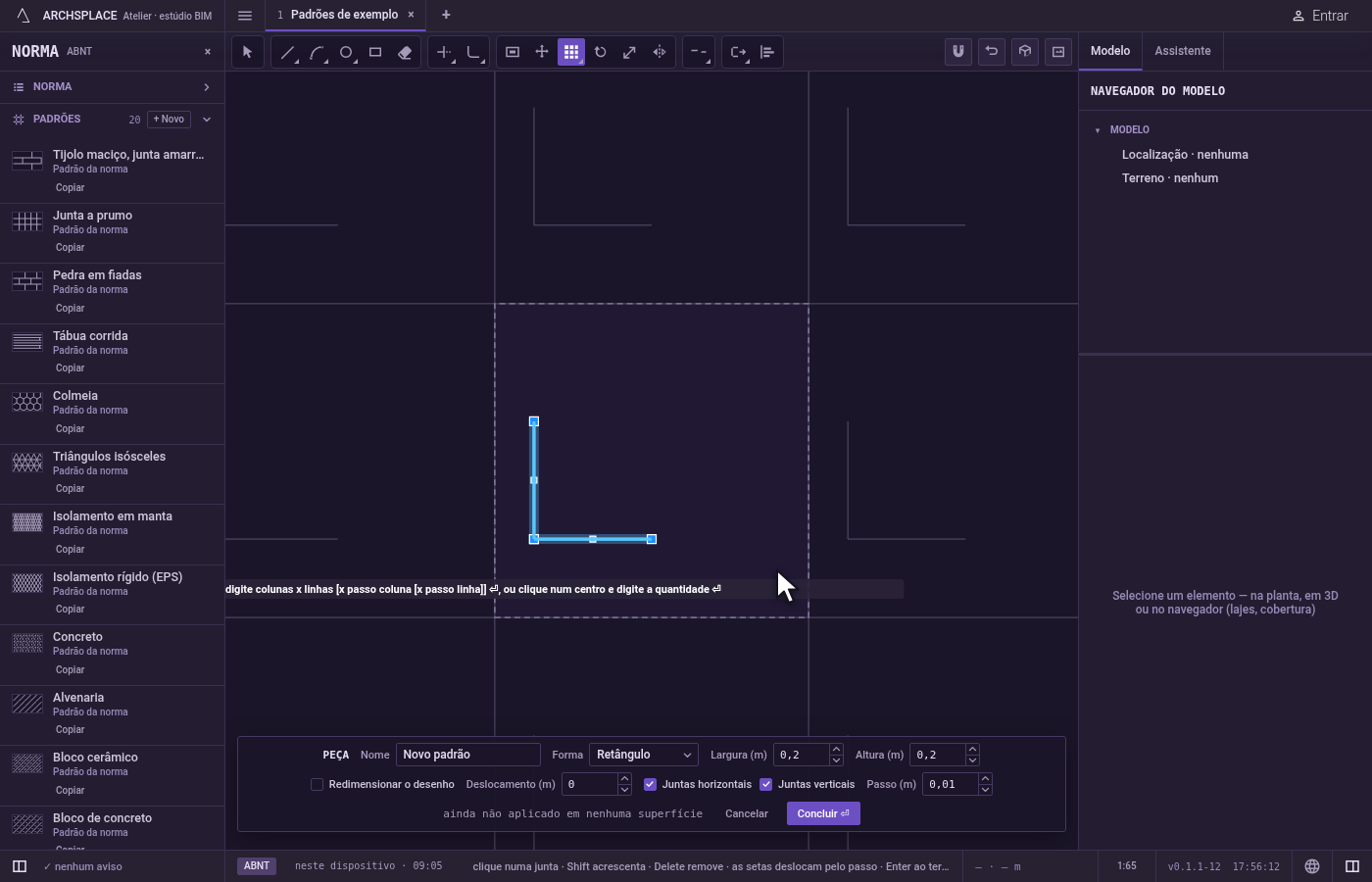

Ative a ferramenta. Digite A e depois R, um em seguida do outro, ou clique em Matriz na barra. Ela divide o botão com Copiar. O A abre Arco por um instante, e o R completa Matriz.

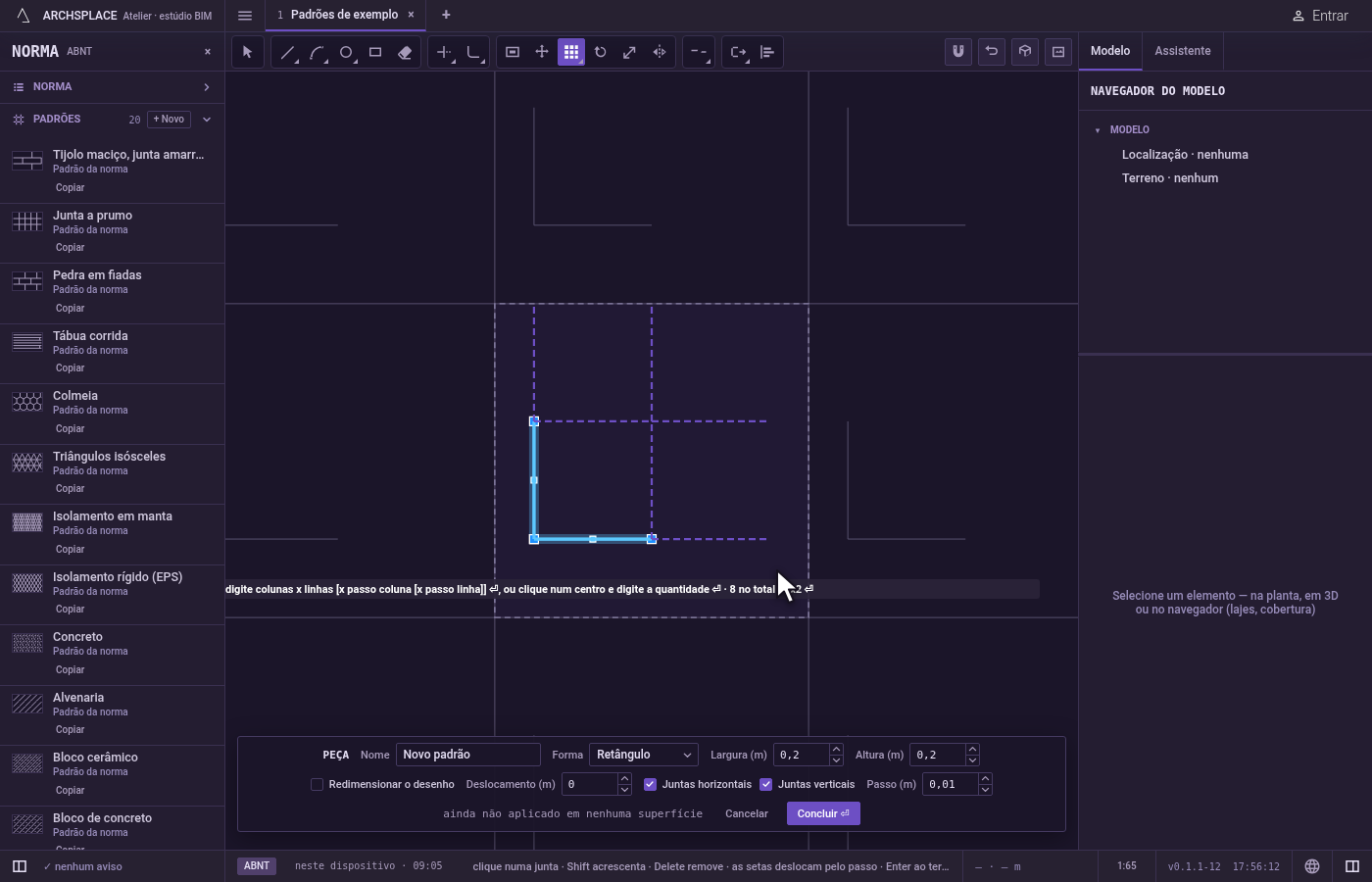

Para colunas e linhas, digite as quantidades. Digite colunas x linhas e aperte Enter, por exemplo 4x2. Um número sozinho faz uma linha. Sem espaçamentos, cada item fica logo ao lado do anterior, na largura e na altura do que você escolheu. Para dar os espaçamentos, acrescente-os depois das quantidades, medidos de um item ao seguinte: com o projeto em metros, 4x2x0,05x0,1 desloca cada coluna 5 cm em relação à anterior e cada linha 10 cm. Um espaçamento de coluna dado sozinho vale também para as linhas, e um espaçamento negativo vai para o outro lado. A prévia das cópias aparece enquanto você digita, com o número total de itens.

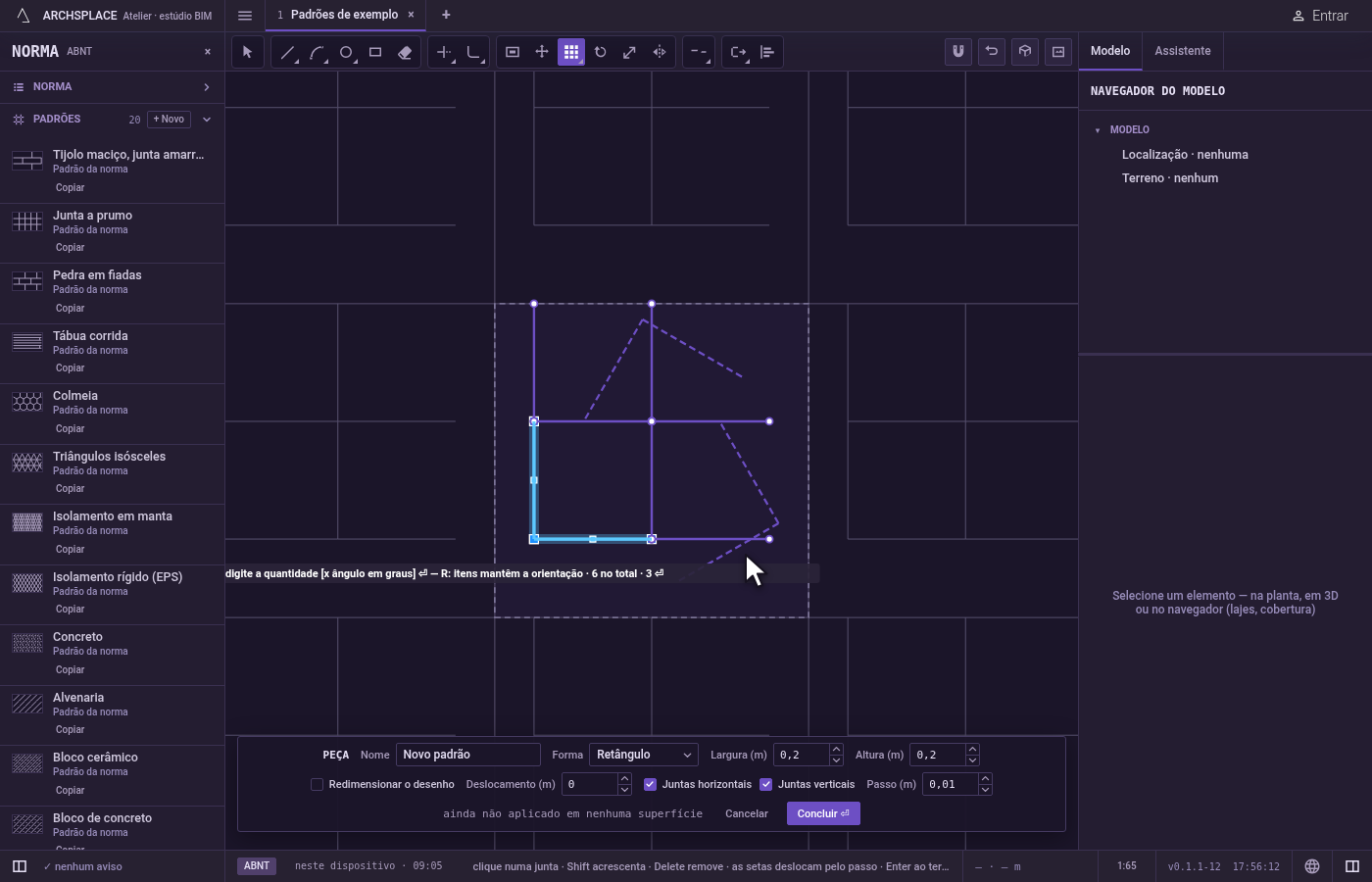

Ou, para um anel, clique no centro. Clique no ponto em volta do qual dispor, digite o número de itens e aperte Enter. Eles se espalham num círculo inteiro. Acrescente x e um ângulo em graus para preencher só parte dele, por exemplo 6x180; um ângulo negativo vai no sentido horário. Aperte R antes do Enter para ligar itens mantêm a orientação: as cópias passam a manter a orientação do original em vez de girar.

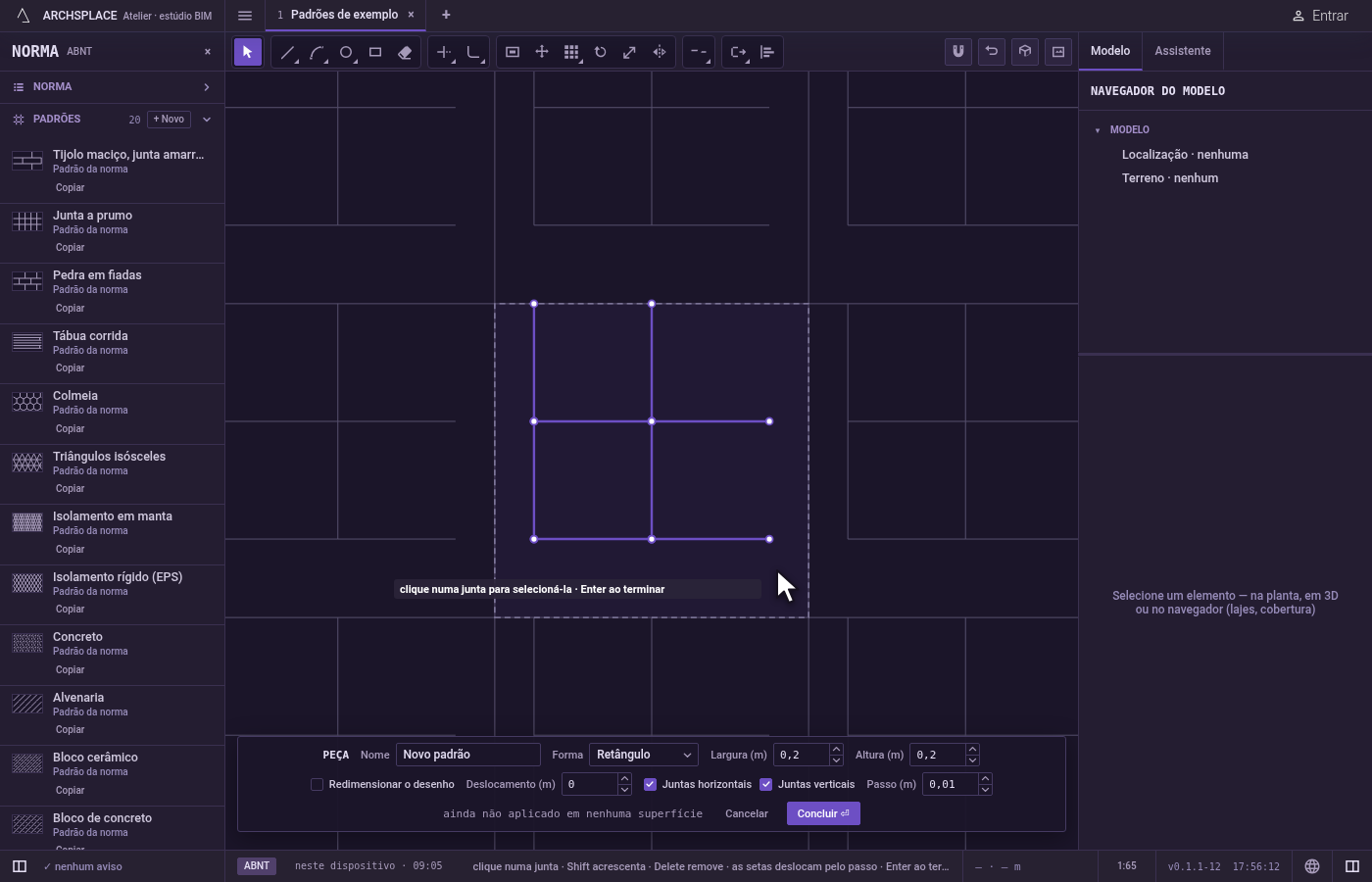

Repita ou termine. Depois de uma matriz, as mesmas juntas continuam selecionadas, e a ferramenta espera novas quantidades. Esc descarta o centro e depois sai de Matriz para Selecionar. Ctrl+Z desfaz a última matriz. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Uma quantidade que não forma matriz. Uma quantidade menor que um, ou mais de 2.500 itens no total, é recusada com essa matriz é vazia ou grande demais.
Cópias que saem da peça. Se uma cópia curva ou fechada ficaria fora da peça, nenhuma cópia é colocada, e o editor diz uma forma deve ficar dentro da peça. Uma cópia reta que passa da borda é cortada ali, e uma que cai inteira fora recusa a matriz do mesmo jeito.
Quantidades sem nada escolhido. Sem nenhuma junta selecionada, Matriz continua pedindo selecione objetos.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça e cada cópia como uma junta própria. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Como repito uma junta quatro vezes na horizontal e duas na vertical?

Selecione-a, ative Matriz, digite 4x2 e aperte Enter. Sem espaçamentos, cada cópia fica logo ao lado da anterior, no tamanho do que você selecionou. Acrescente os espaçamentos depois, como 4x2x0,05x0,1, para definir a distância de um item ao seguinte.

Como distribuo juntas em círculo?

Selecione-as, ative Matriz, clique no centro, digite o número de itens (o original conta como um) e aperte Enter. Acrescente x e um ângulo, como 6x180, para preencher só parte de um círculo.

Por que a minha matriz foi recusada?

Uma quantidade menor que um, ou mais de 2.500 itens no total, é recusada. Também uma matriz cujas cópias curvas ou fechadas sairiam da peça.
