Condensadora

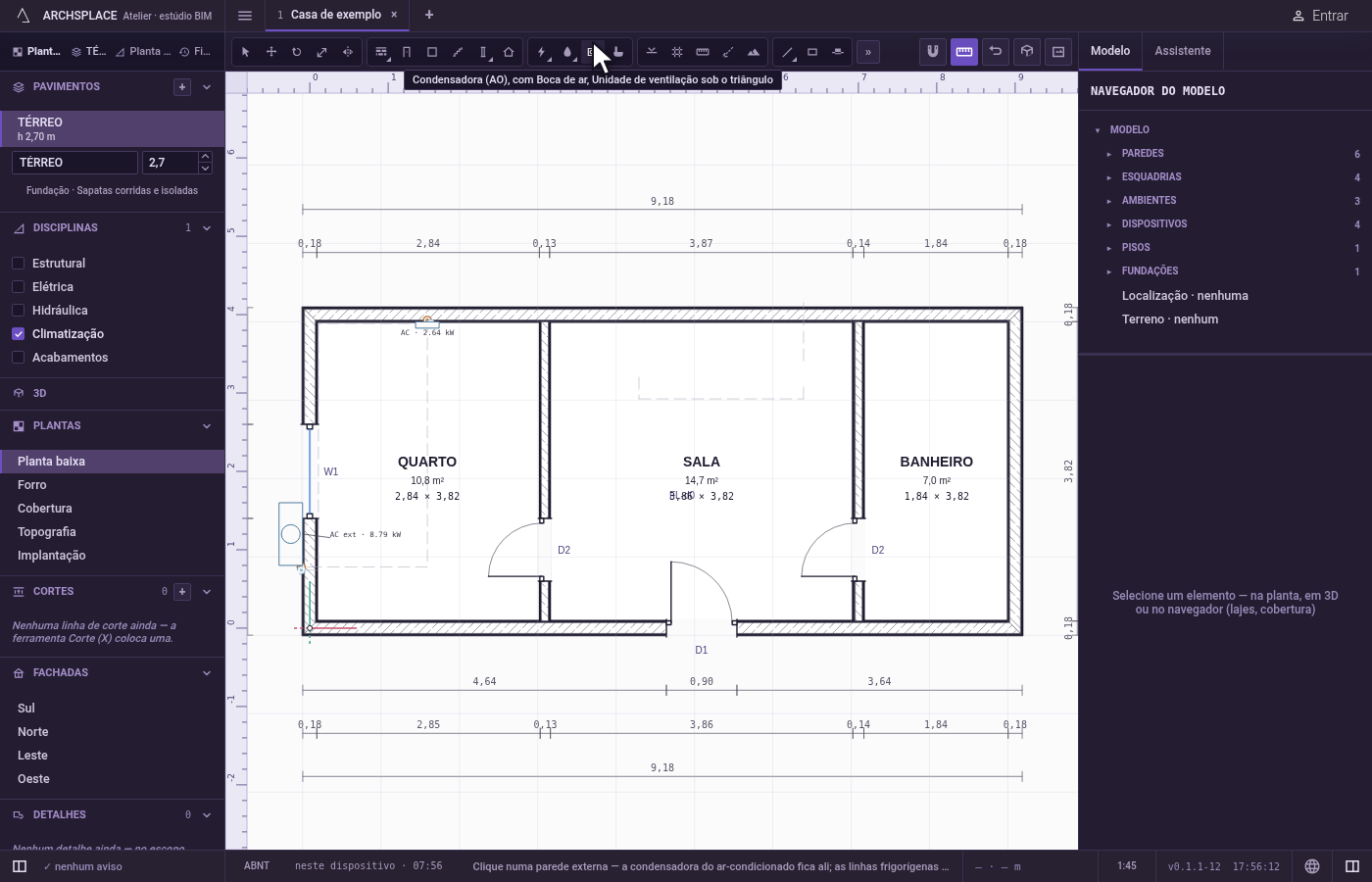

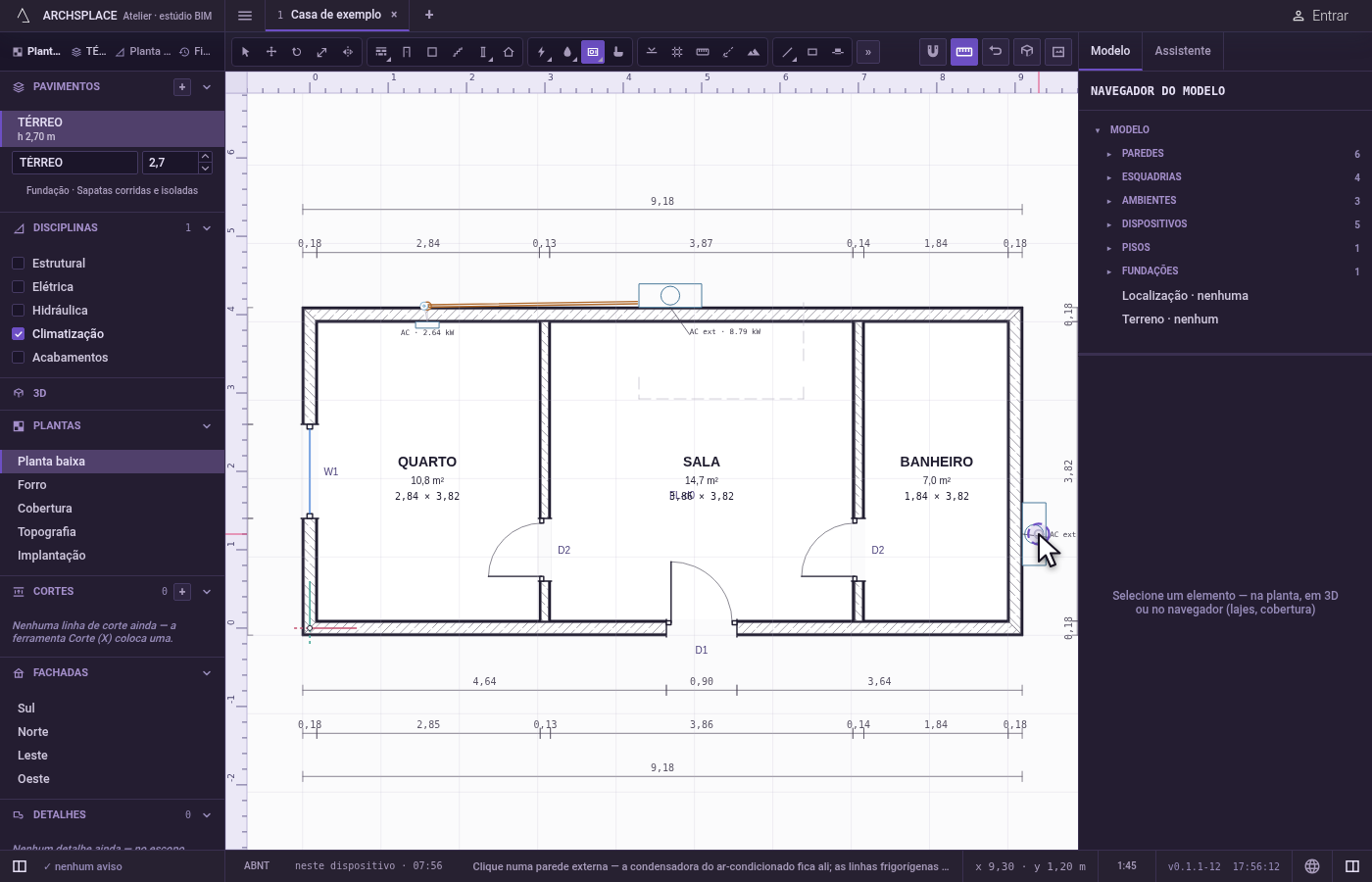

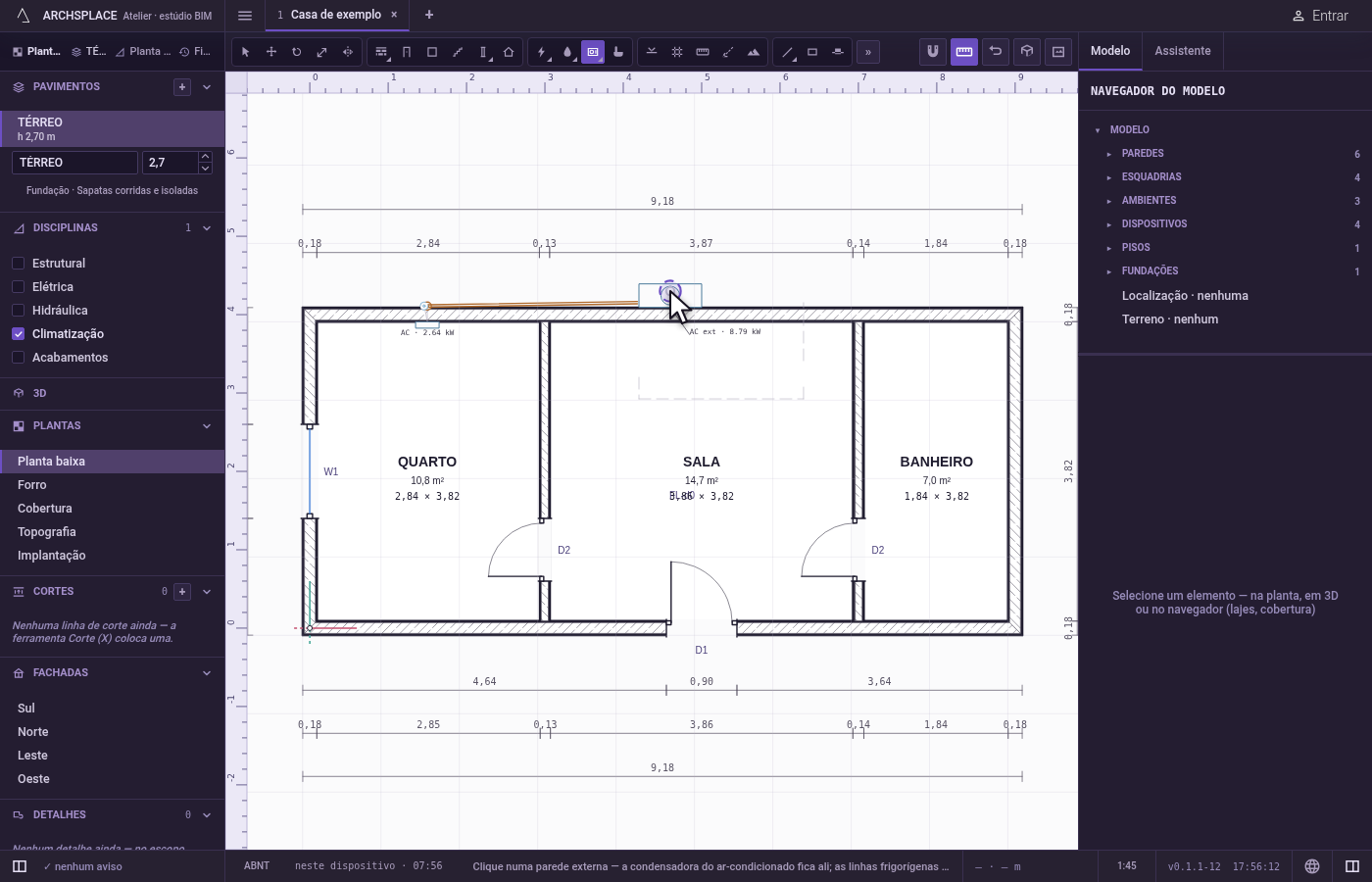

A condensadora é para onde vão as linhas do ar-condicionado. A ferramenta coloca uma vez e depois move: o primeiro clique numa parede a coloca, e cada clique depois disso leva a condensadora da fase em que você desenha para a parede clicada. Com Ctrl pressionado, um clique acrescenta outra. A unidade é a do seu modelo de norma, como a condensadora multi split de 30.000 BTU/h num projeto com a norma brasileira.

Cada evaporadora, seja um split de parede, um cassete no forro ou uma unidade dutada, é atendida pela condensadora mais próxima, cada uma pelo próprio par de linhas frigoríficas e pelo próprio dreno. Uma unidade na mesma fachada atravessa direto a parede atrás dela; qualquer outra atravessa o entreforro do pavimento até a parede da condensadora, passa por ela e desce pela fachada. Nada disso é guardado: mova a condensadora e as linhas são lançadas de novo.

• Para colocar a condensadora de um sistema split numa fachada.
• Para levá-la a outra parede e encurtar as linhas.
• Para acrescentar uma segunda condensadora para uma ala distante da casa.

Um único passo, que um único desfazer anula. A primeira condensadora, e cada uma acrescentada com Ctrl, acrescenta um registro de dispositivo: o tipo condensadora, a parede, a distância ao longo dela, a face e a fase. Um movimento muda só a parede, a distância e a face da condensadora movida. As linhas, os diâmetros delas e os drenos nunca são gravados: eles são calculados cada vez que o projeto é gerado.
