Quadro de distribuição

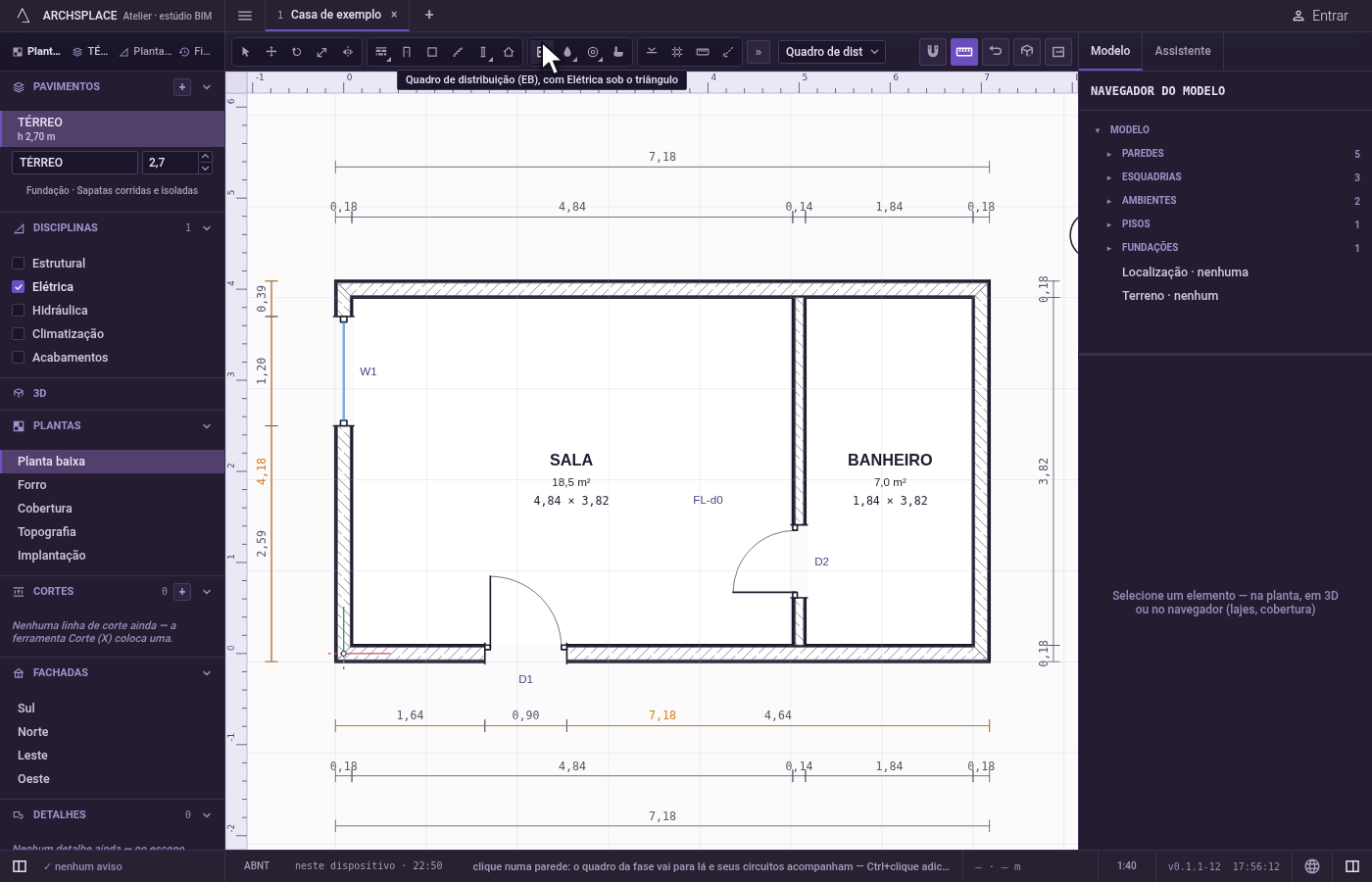

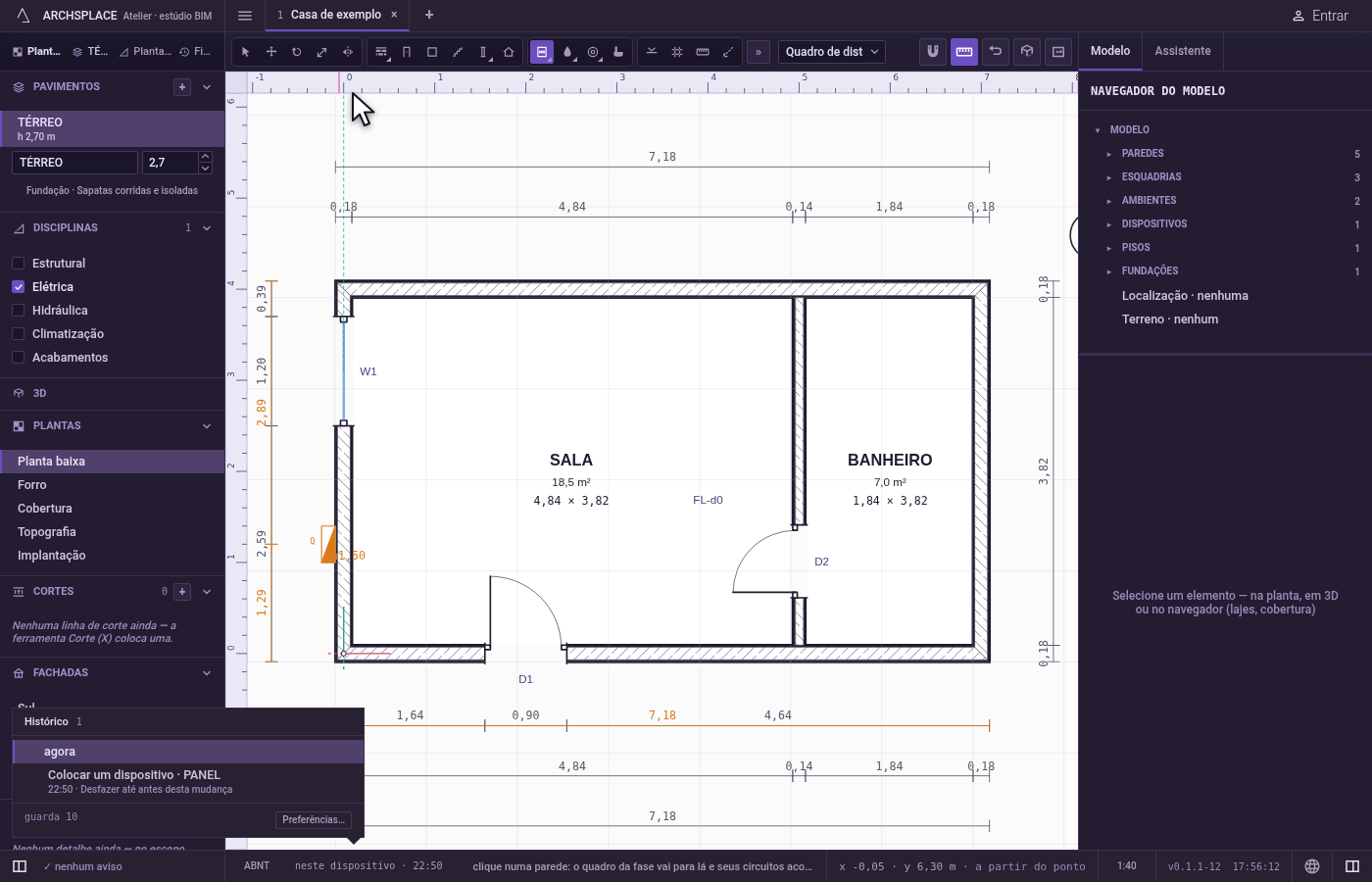

O quadro de distribuição é onde os circuitos começam. A ferramenta dele não apenas coloca: o primeiro clique numa parede coloca o quadro, e cada clique depois disso leva o quadro da fase em que você desenha para a parede clicada, em vez de acrescentar outro. Os circuitos acompanham na hora, lançados de novo a partir do novo lugar do quadro. Com Ctrl pressionado, um clique acrescenta outro quadro.

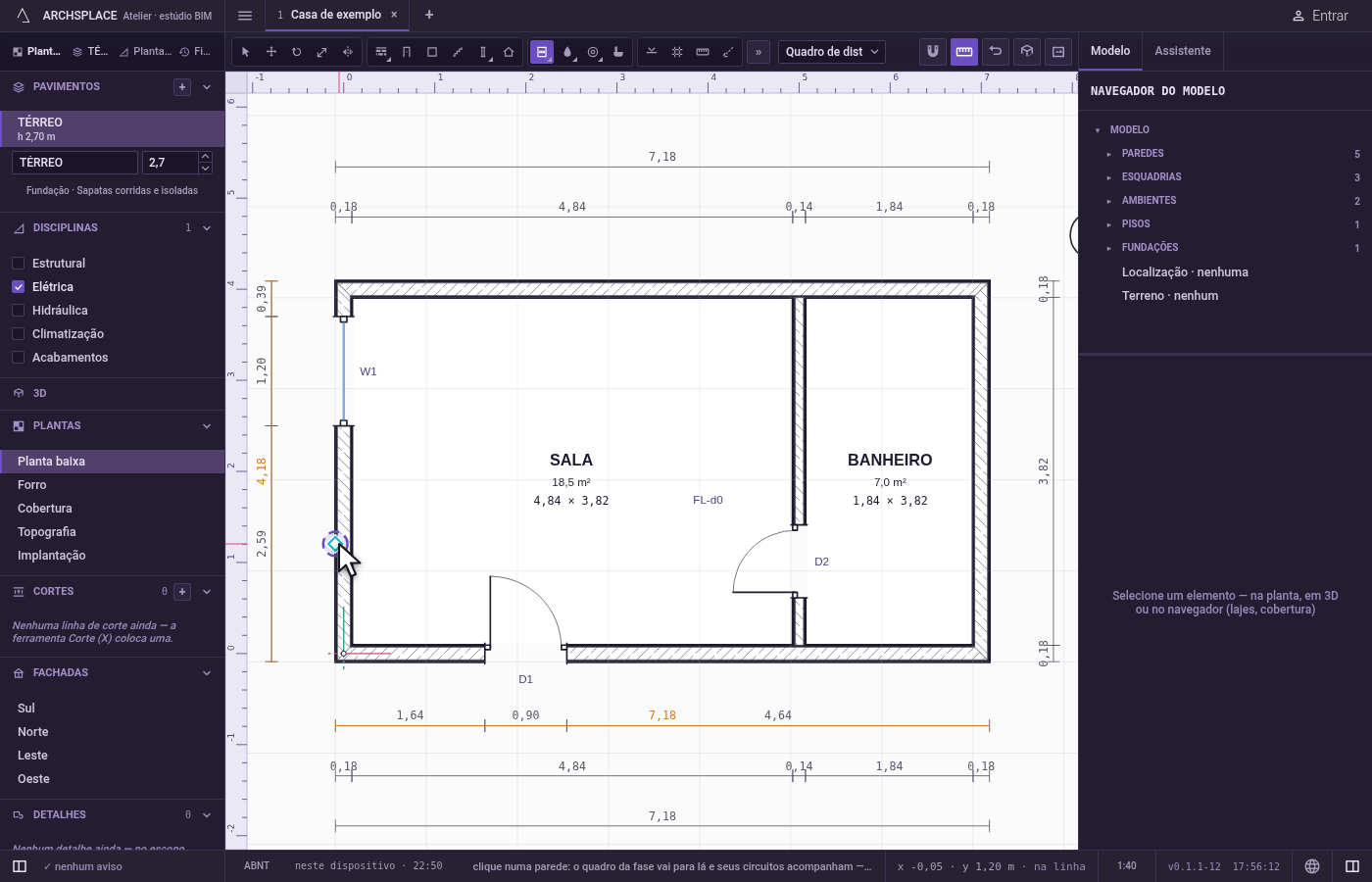

A lista ao lado das ferramentas oferece os tipos de quadro do seu modelo de norma, como o quadro de distribuição num projeto com a norma brasileira. O quadro fica embutido na parede, como um armário. Com mais de um quadro, cada ponto é alimentado pelo mais próximo pelo caminho do cabo, a não ser que o painel do ponto indique outro, e cada quadro numera os circuitos por conta própria.

• Para colocar o quadro de uma instalação nova, antes ou depois dos pontos.
• Para testar o quadro em outro lugar e ver os circuitos lançados de novo a partir dali.
• Para acrescentar um quadro secundário, por exemplo para a garagem ou para o pavimento de cima.

Um único passo, que um único desfazer anula. O primeiro quadro, e cada quadro acrescentado com Ctrl, acrescenta um registro de dispositivo: o tipo, a parede, a distância ao longo da parede, a face e a fase. Um movimento muda só a parede, a distância e a face do quadro movido. Os circuitos nunca são gravados: eles são calculados a partir dos dispositivos e dos quadros cada vez que o projeto é gerado.
