Junta no editor de peça

Junta traça uma junta reta dentro da peça de um padrão, de um primeiro ponto a um segundo, com as bordas da peça, os cantos dela e as juntas já traçadas atraindo o cursor. Você clica nas duas pontas, ou digita o comprimento, os afastamentos na horizontal e na vertical ou as coordenadas, e uma junta que passa da peça é cortada na borda.

O que é

Uma junta é uma linha do padrão: a argamassa entre dois tijolos, o rejunte entre duas placas, a linha de uma hachura. Junta traça uma junta reta dentro da peça, de um ponto a outro. O próprio retângulo da peça, esmaecido, é a referência sobre a qual você desenha. Os cantos dele, os meios dos lados, o centro e as bordas atraem o cursor, e também as pontas, os meios e o comprimento de cada junta já traçada. Quando nada atrai por perto, o cursor cai numa grade cujo espaçamento é o Passo da barra do pé do editor.

Cada junta é traçada sozinha: depois do segundo ponto, o próximo clique começa uma junta nova. O padrão repetido em volta da peça se atualiza enquanto você desenha, então você vê na hora como a junta continua de uma peça para a seguinte.

Quando usar

Para traçar as juntas de uma amarração de tijolos, de uma paginação de placas ou de um parquete dentro do módulo.
Para traçar as linhas de uma hachura de desenho.
Para acrescentar uma única reta onde uma forma (um retângulo, uma polilinha) seria demais.

Passo a passo

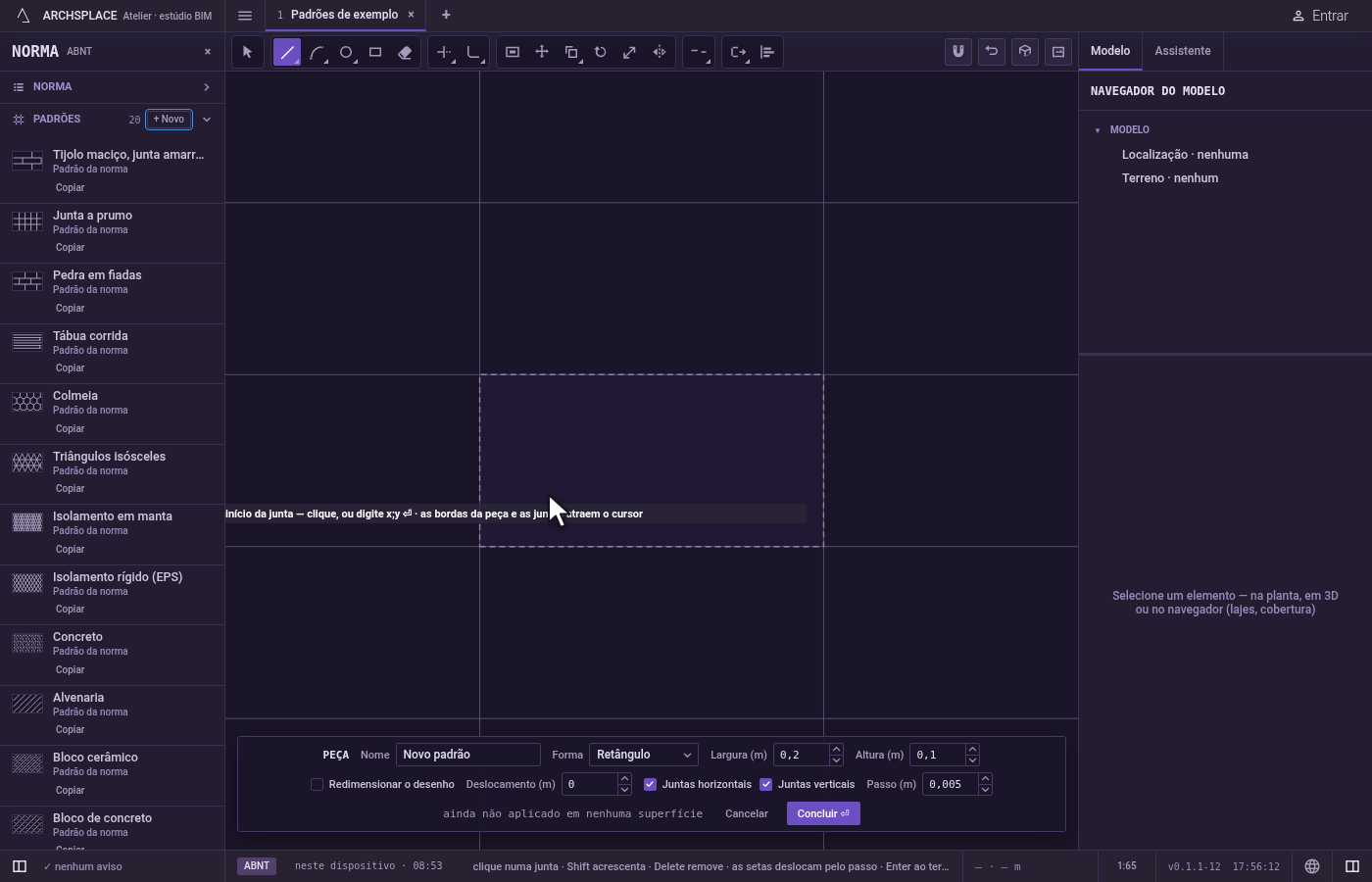

Ative a ferramenta. Aperte L ou clique em Junta na barra. Ela divide o botão com Polilinha. A dica junto ao cursor pede o início da junta.

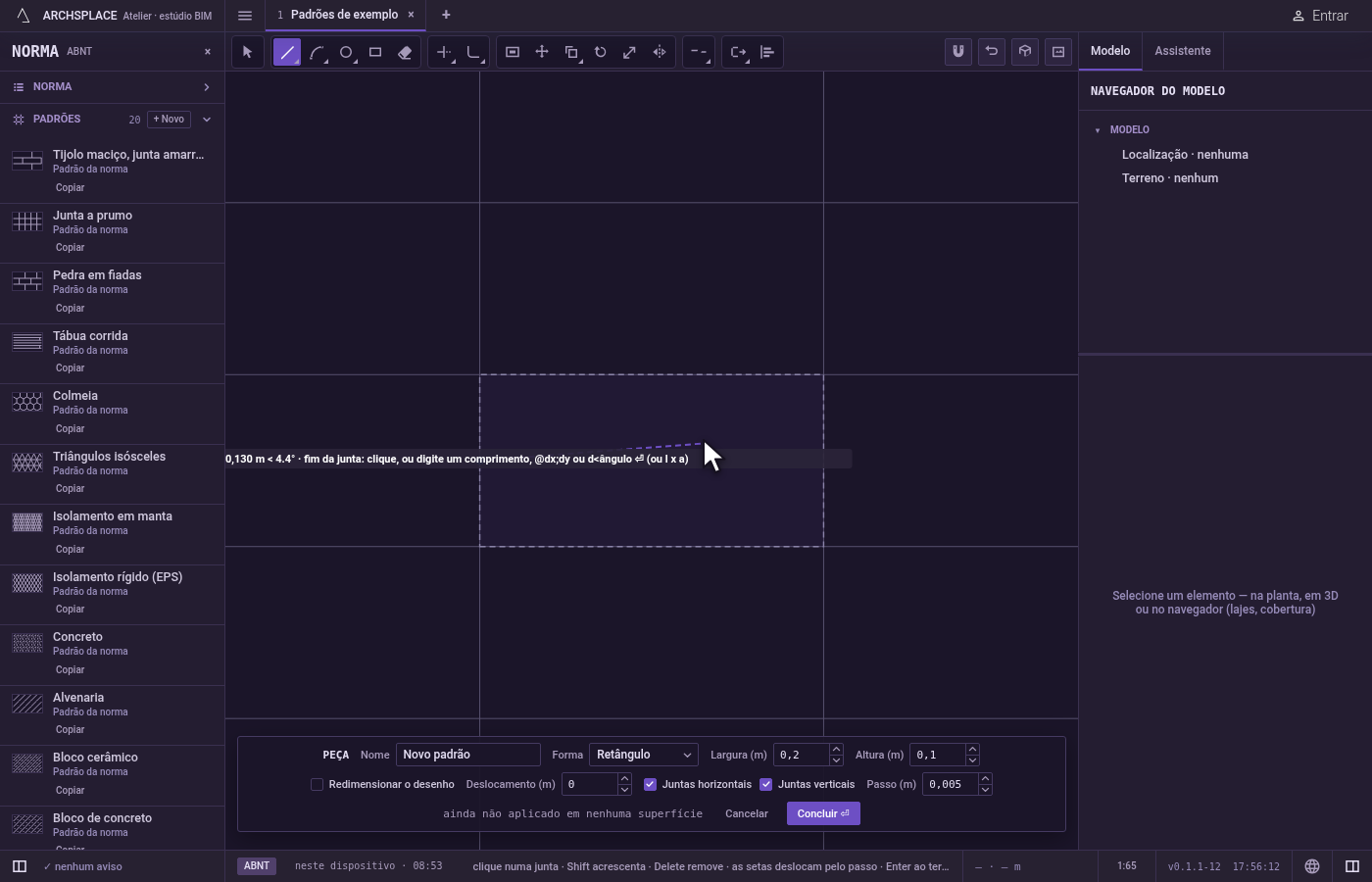

Coloque o primeiro ponto. Clique dentro da peça. Um clique fora dela cai na borda mais próxima. Você também pode digitar o ponto como x;y e apertar Enter, nas coordenadas da própria peça, medidas a partir do canto inferior esquerdo. Os snaps que você escolheu no menu Snaps da barra valem aqui como nas vistas.

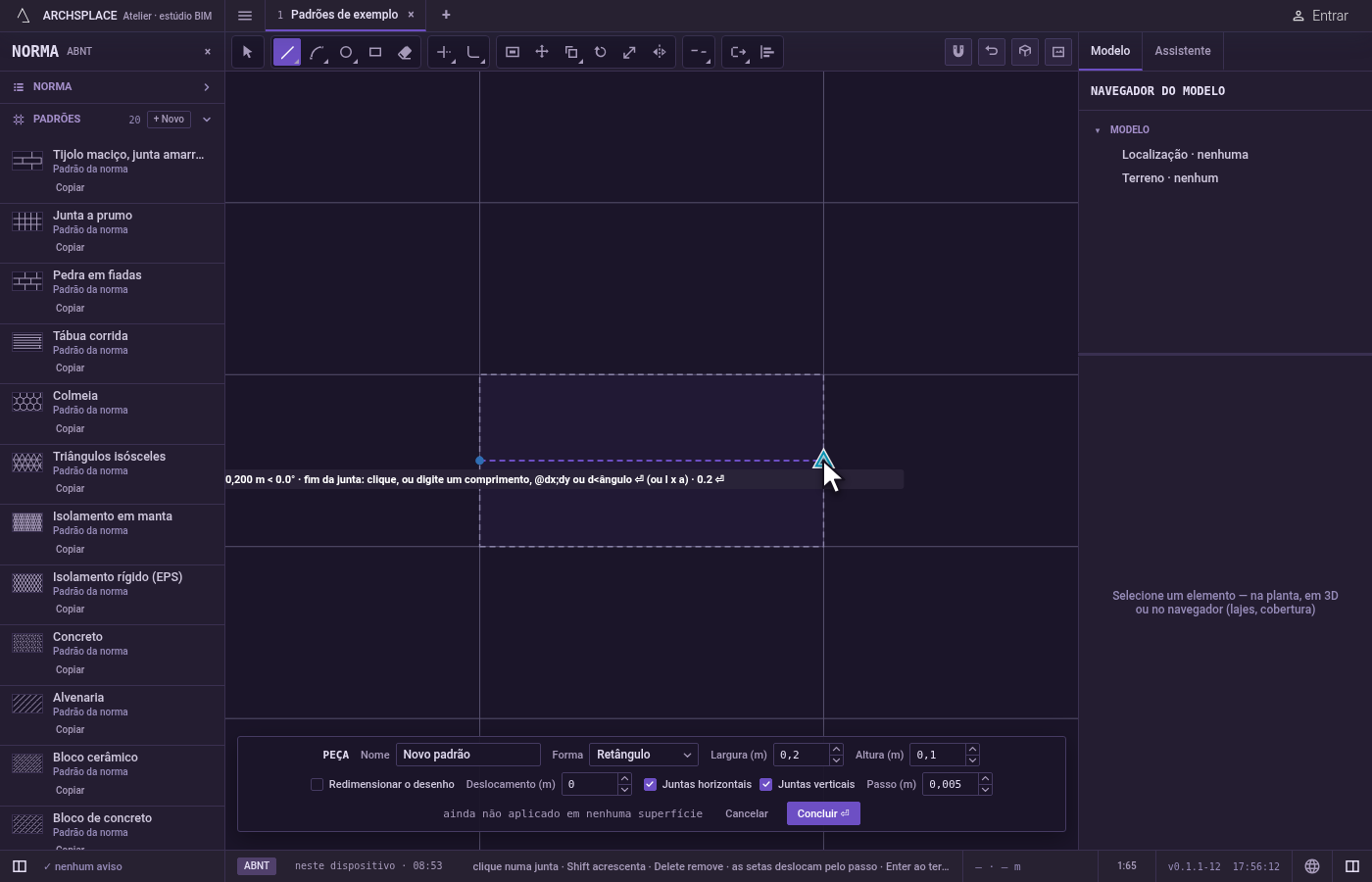

Coloque o segundo ponto. Uma prévia da junta acompanha o cursor, e a dica mostra o comprimento e o ângulo dela. Clique para terminar a junta, ou pressione e arraste a partir do primeiro ponto e solte no segundo. Para ser exato, digite um comprimento e aperte Enter: a junta anda essa distância na direção que o cursor mostra. Digite dois valores como l x a (por exemplo 0,3x0,1) para dar as distâncias na horizontal e na vertical, para o lado em que está o cursor. Um ponto digitado em relação ao primeiro também funciona: @dx;dy na horizontal e na vertical, ou @d<ângulo para um comprimento num ângulo.

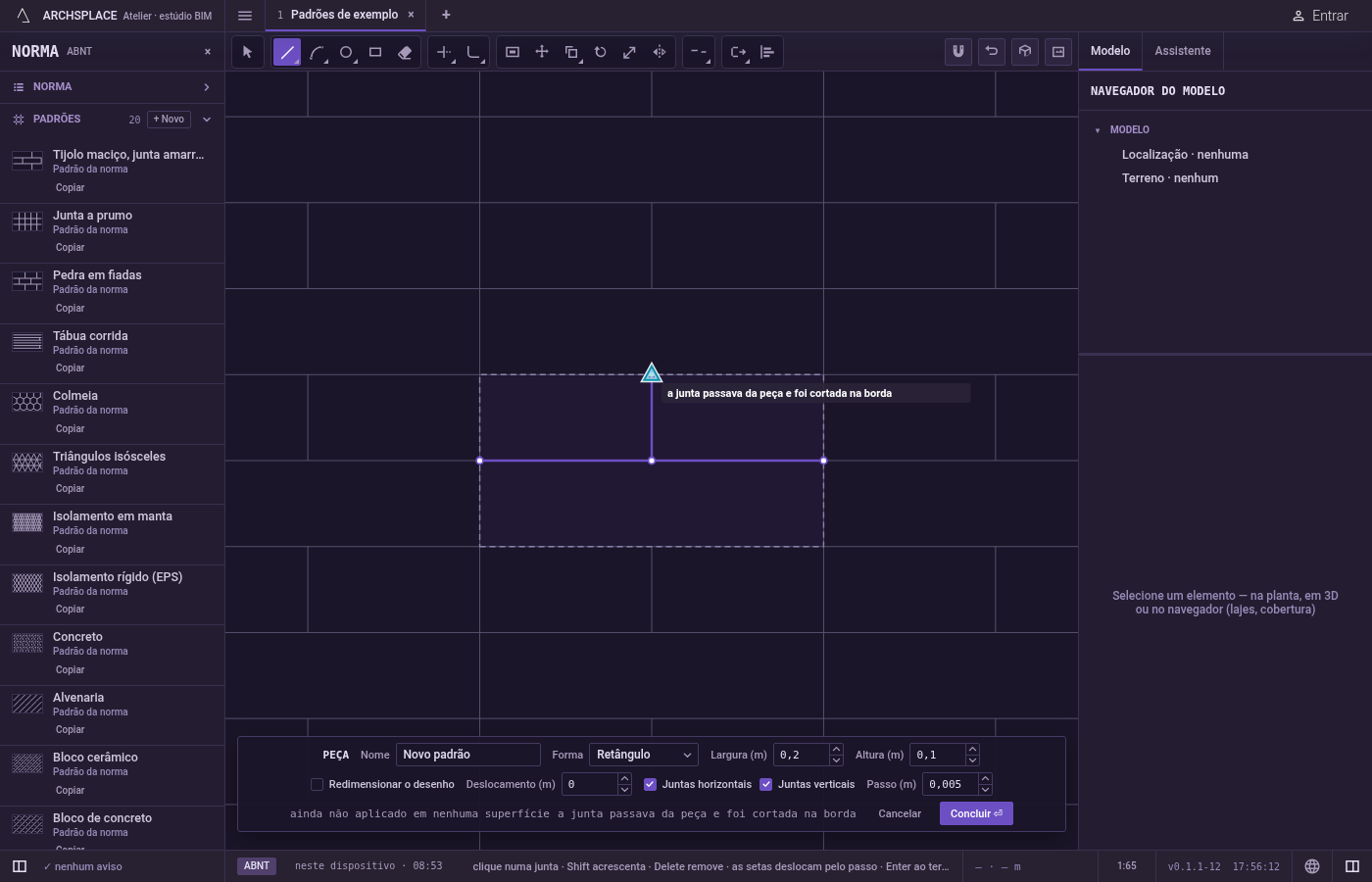

Trace a próxima. A junta fica, e a ferramenta espera um novo primeiro ponto. Se a junta passou da peça, ela é cortada na borda, e o editor diz a junta passava da peça e foi cortada na borda.

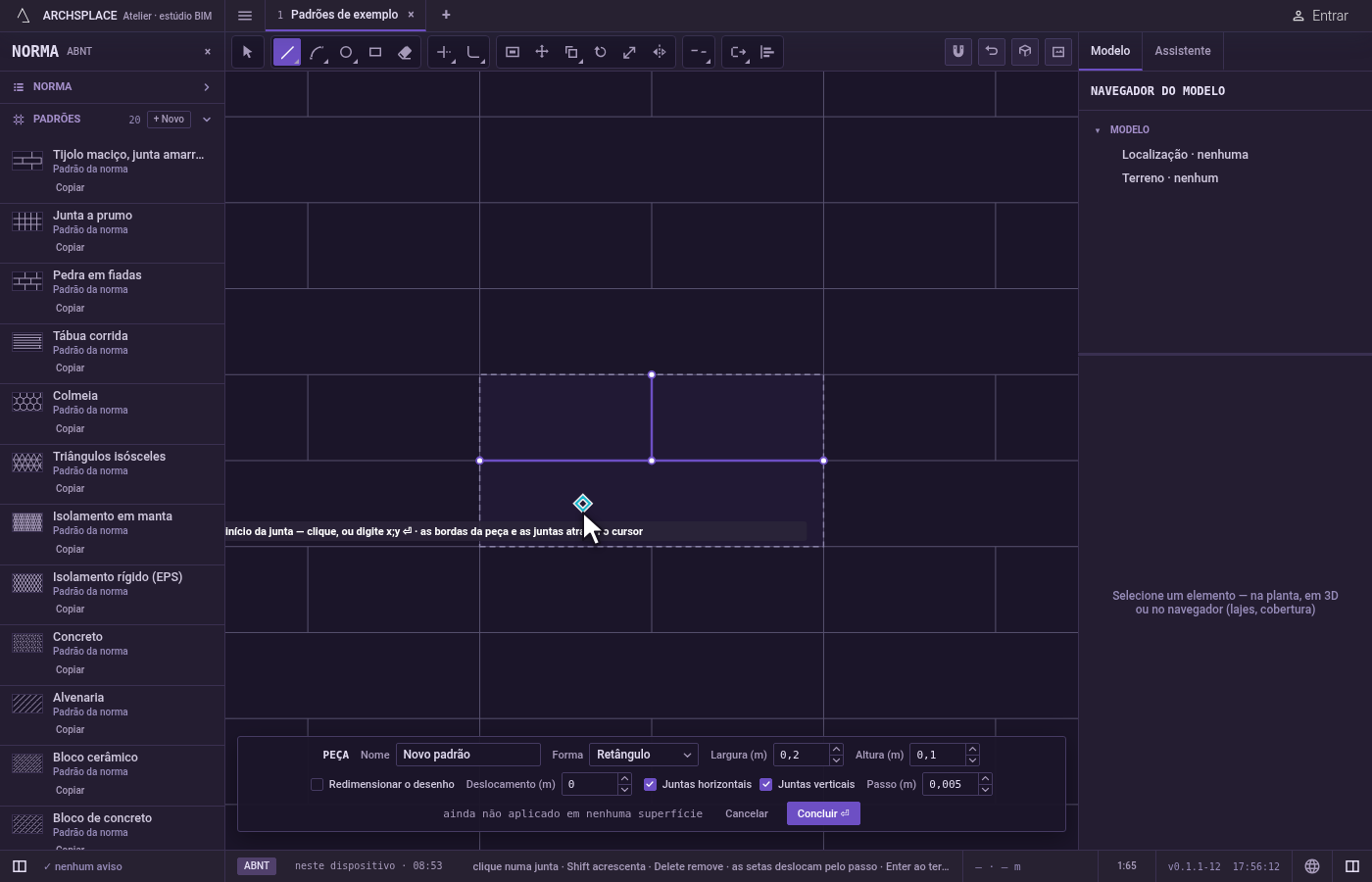

Volte ou mude de ideia. Esc limpa o que você digitou e depois descarta o primeiro ponto. Backspace apaga o último caractere digitado e depois descarta o primeiro ponto. Ctrl+Z desfaz a última junta.

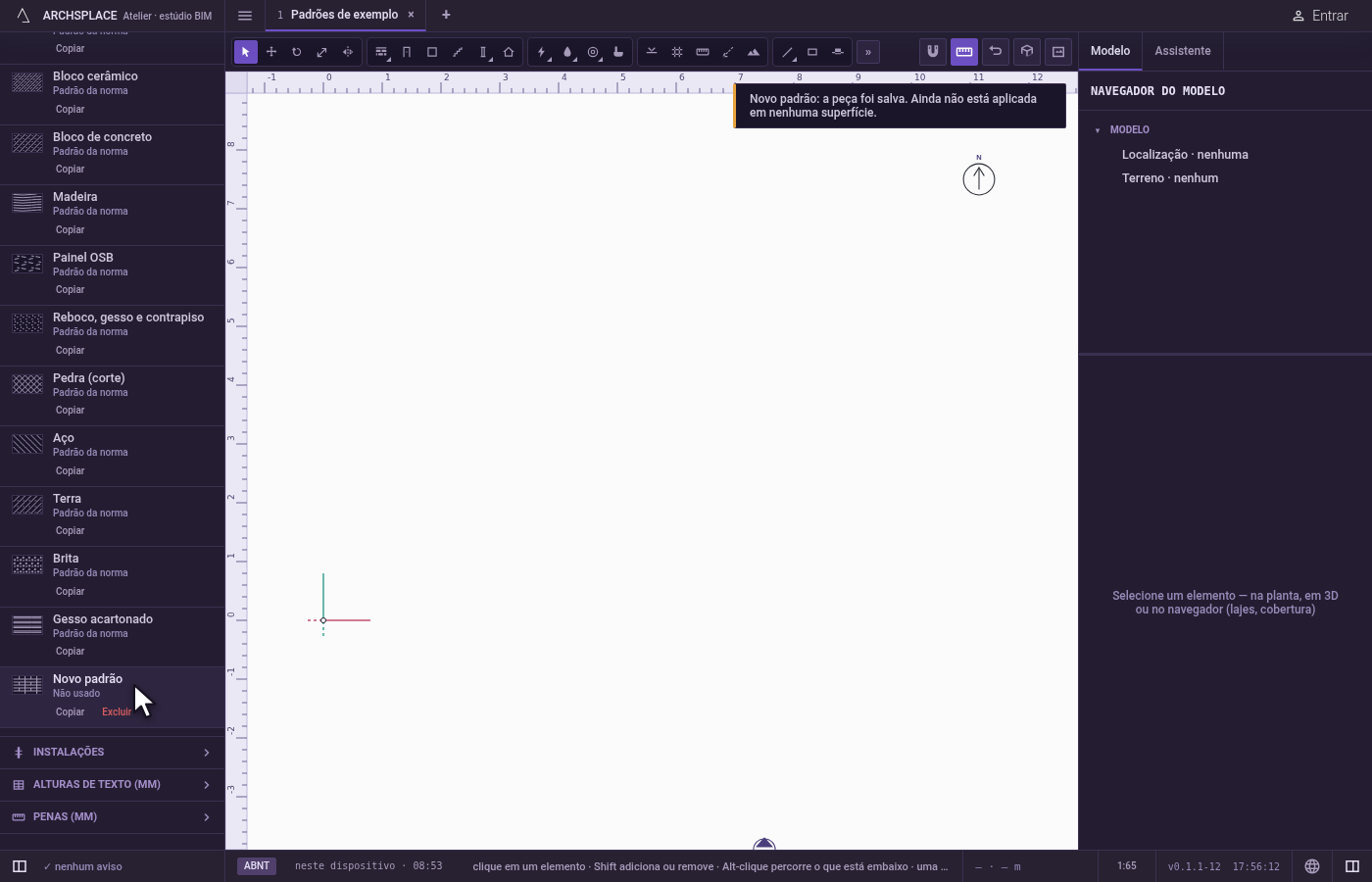

Devolva a peça. Aperte Concluir na barra do pé, ou Enter sem nada na mão. Esc sem nada na mão e nada selecionado fecha o editor sem gravar nada, então aperte Concluir antes se quiser manter as suas juntas.

O que é recusado

Uma junta com menos de um milímetro. Ela é recusada com uma junta com menos de 1 mm é recusada, e o seu primeiro ponto continua na mão. Um segundo clique sobre o primeiro ponto é recusado do mesmo jeito.
Um ponto fora da peça. Um clique fora cai na borda mais próxima. Um ponto digitado fora é levado à borda, e o editor diz o ponto estava fora da peça. Um texto digitado que não é um ponto é recusado, com os formatos aceitos.
Uma junta que atravessa a borda. Ela não é recusada: a parte de fora é cortada, e só a parte de dentro fica.

O que vai para o contrato

Nada enquanto você desenha: a junta fica no editor de peça, onde Ctrl+Z a desfaz. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer. Uma junta reta é guardada pelos dois pontos dela, em metros a partir do canto inferior esquerdo da peça (em milímetros de papel numa hachura de desenho). Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Como traço uma junta com um comprimento exato?

Clique no primeiro ponto, aponte na direção desejada, digite o comprimento e aperte Enter. Para dar uma distância na horizontal e outra na vertical, digite-as como largura x altura, por exemplo 0,3x0,1, e aperte Enter.

O que acontece se a minha junta passar da borda da peça?

A junta é cortada onde encontra a borda da peça, e o editor avisa. Só a parte dentro da peça fica.

Por que a minha junta foi recusada?

Uma junta com menos de um milímetro é recusada, e o editor mantém o seu primeiro ponto para você tentar de novo com uma mais longa.
