Escala

Escala redimensiona o que você tem na mão na vista 3D para que um comprimento conhecido vire o comprimento que você quer: um ponto fixo, as duas pontas do comprimento conhecido e depois o novo comprimento, clicado ou digitado. Tudo o que está selecionado cresce ou diminui por esse mesmo fator em todas as direções, em relação ao ponto fixo.

O que é

Escala redimensiona por referência. Em vez de um fator, você mostra a ela um comprimento no modelo e diz qual deve ser esse comprimento: o Atelier divide um pelo outro e redimensiona tudo o que está selecionado por esse fator, igual em todas as direções, em relação a um ponto fixo que você escolhe. Cada ponto passa pela mesma captura de todas as ferramentas 3D, o valor junto ao cursor dá o comprimento que está sendo lido e o fator, e uma prévia do resultado cresce em torno do ponto fixo.

Ela pega o que está selecionado ou, sem seleção, o sólido, o componente ou o elemento sob o cursor.

Quando usar

Para levar um modelo importado ou um desenho ao tamanho real a partir de uma medida conhecida.
Para redimensionar um componente de modo que uma das arestas dele tenha um certo comprimento.
Para redimensionar várias coisas juntas pelo mesmo fator.

Passo a passo

Escolha o que muda. Selecione, ou ative a ferramenta e aponte para o objeto: o que o primeiro clique pega se acende em laranja.
Ative a ferramenta. Digite S e depois C num intervalo curto, ou clique em Escala.

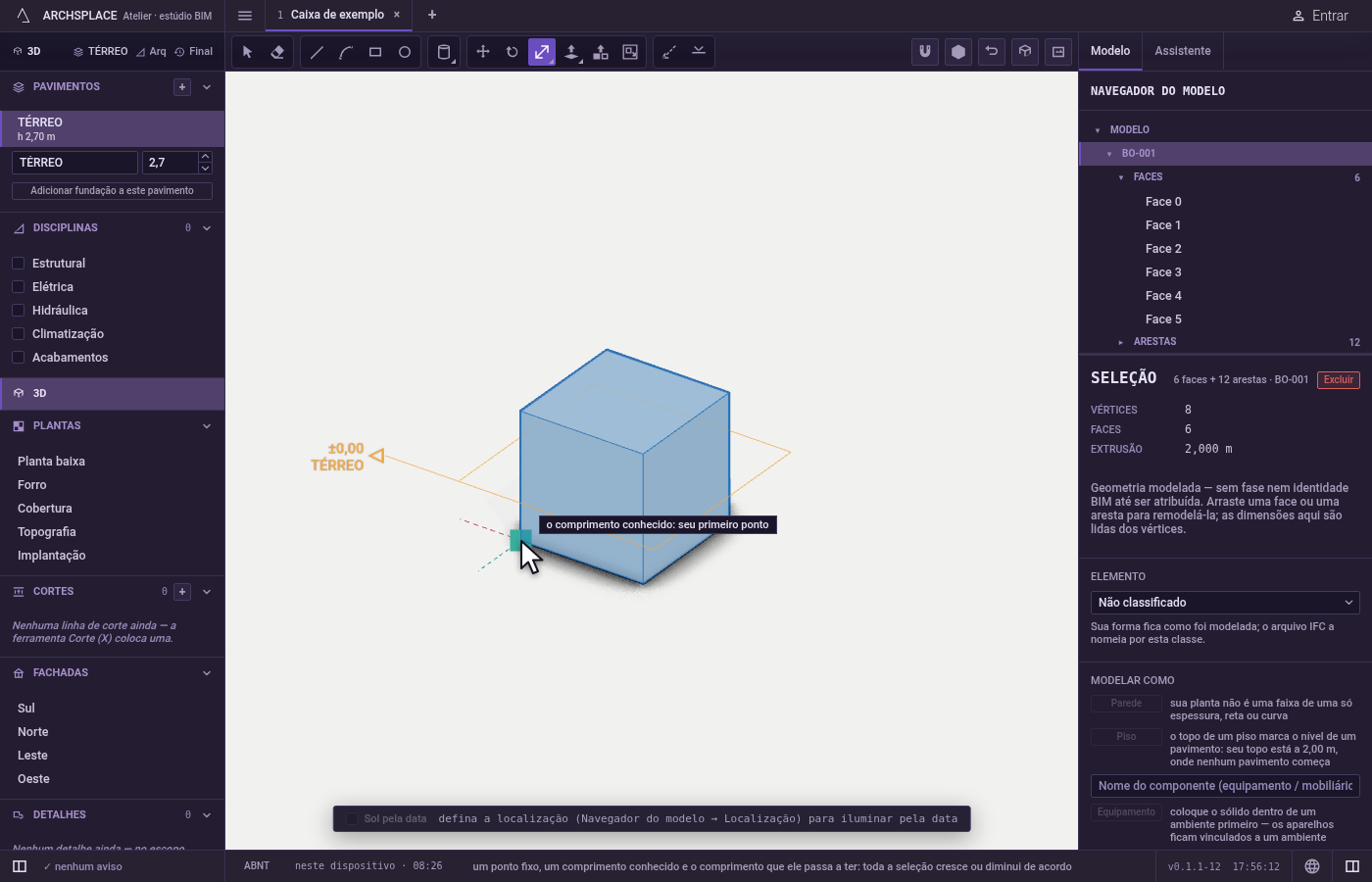

Clique no ponto fixo. Ele fica onde está; todo o resto se aproxima ou se afasta dele. A dica diz o ponto fixo.

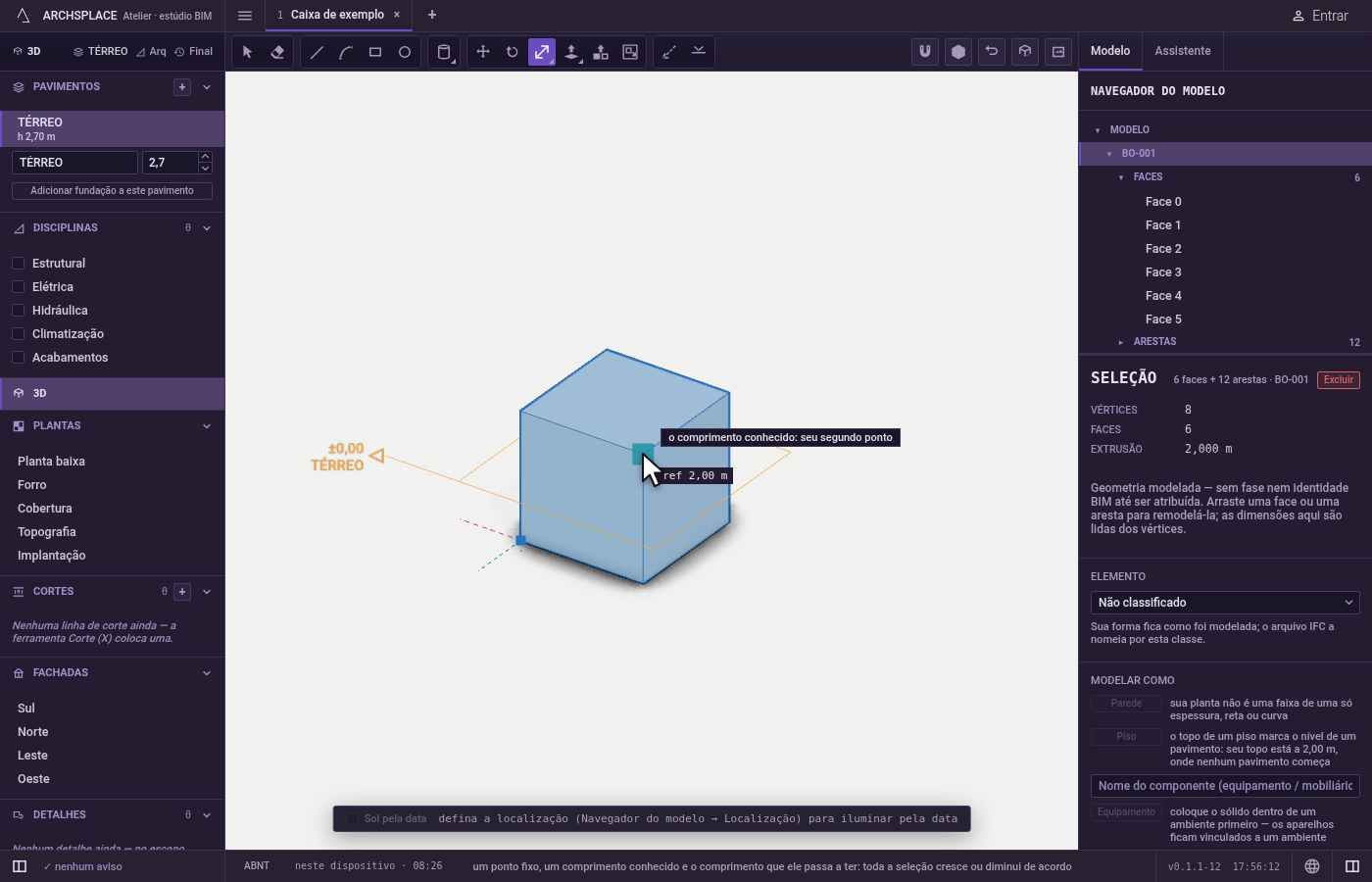

Clique nas duas pontas do comprimento conhecido. Clique no primeiro ponto dele e depois no segundo: o valor mostra o comprimento entre os dois.

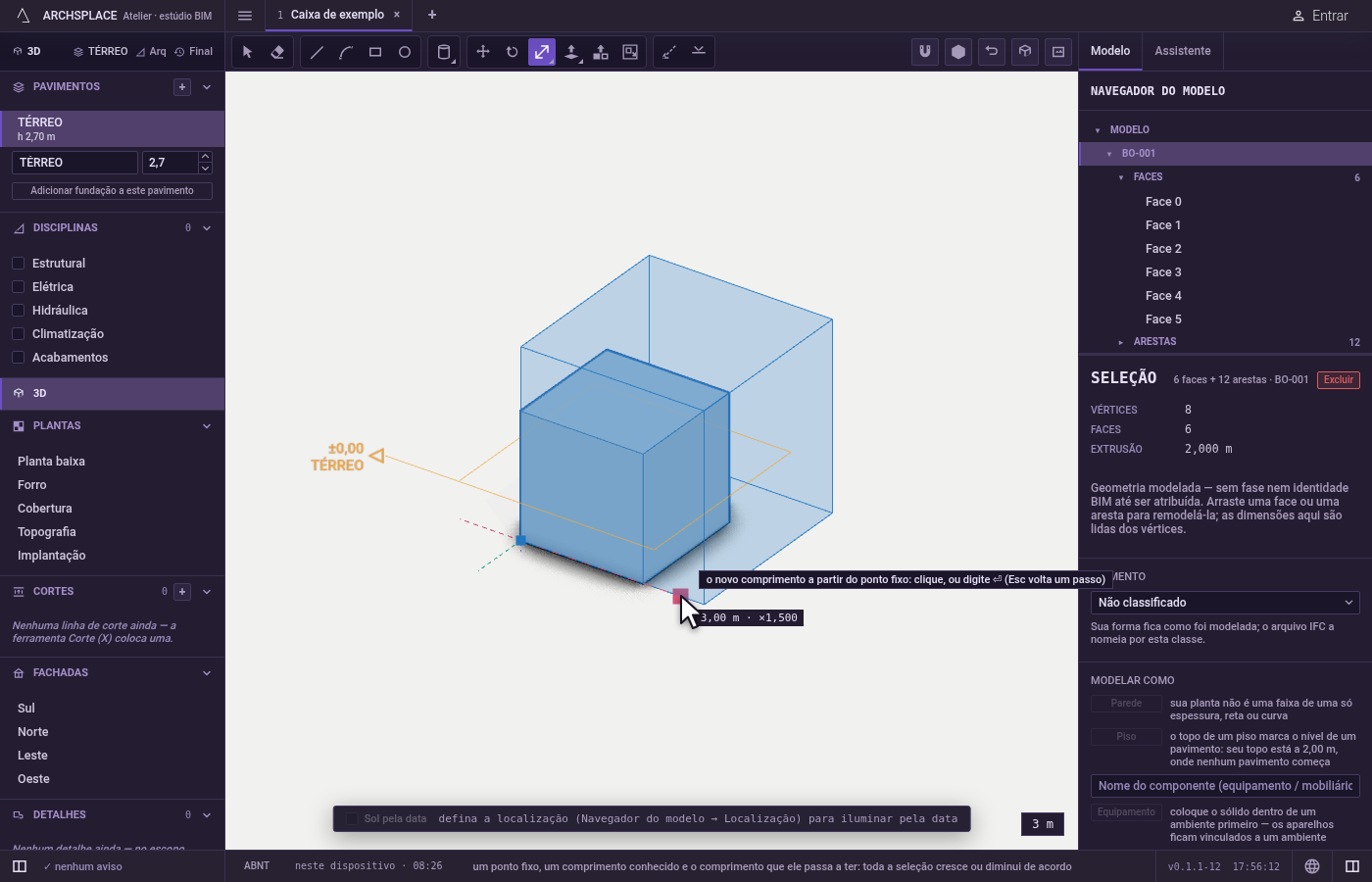

Dê o novo comprimento. Afaste-se do ponto fixo e clique onde o novo comprimento termina, ou digite o comprimento e aperte Enter. O valor mostra o comprimento e o fator que ele dá. Segure Ctrl (⌘ no Mac) no último clique ou no Enter para manter o original e redimensionar uma cópia.

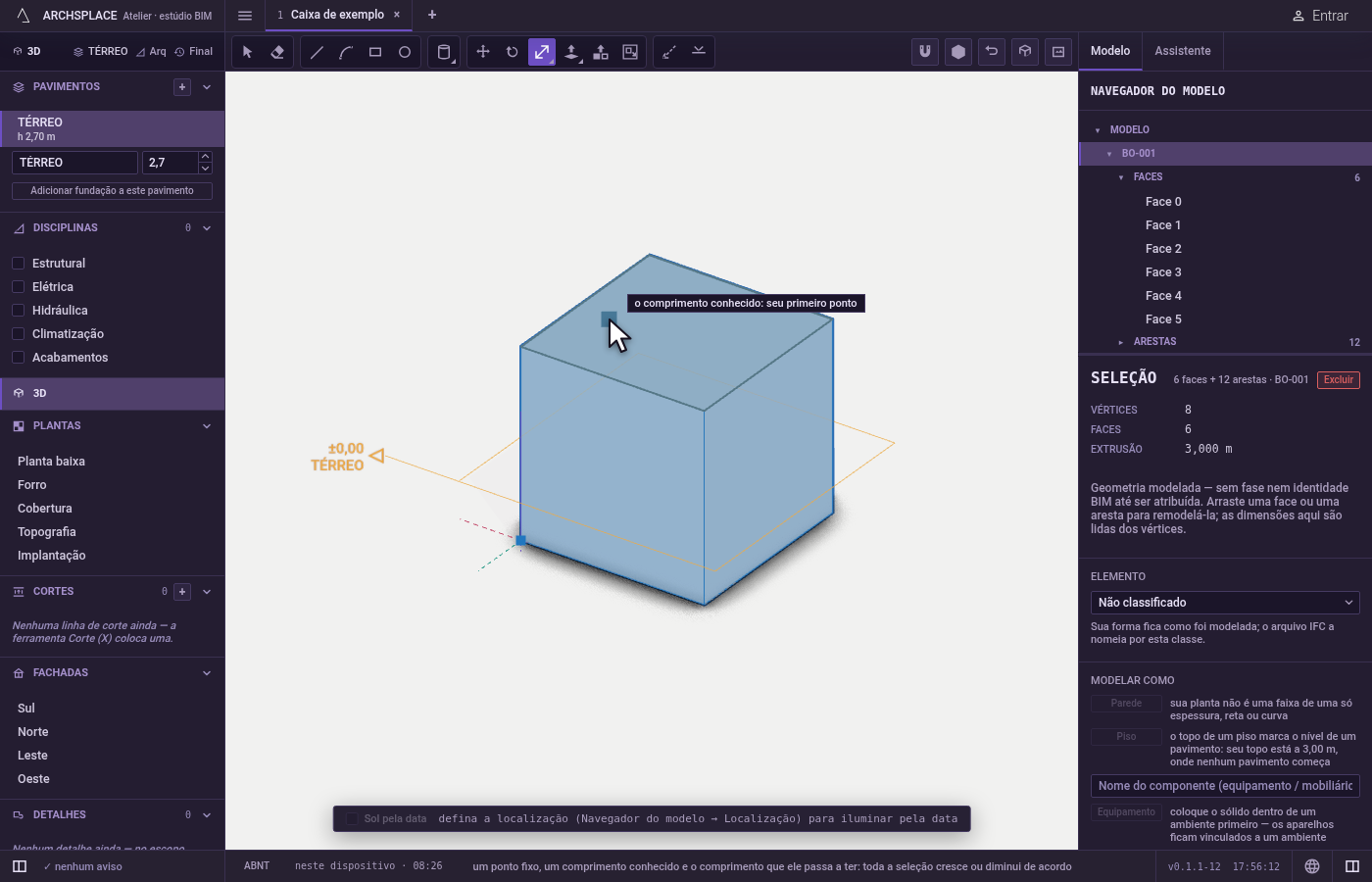

Volte um passo, se precisar. Esc volta um ponto de cada vez: o novo comprimento, o segundo ponto do comprimento conhecido, o primeiro ponto dele e depois o ponto fixo.

O que é recusado

Nada para redimensionar. Um primeiro clique sem nada selecionado e nada sob o cursor pede que você selecione o que vai mudar de escala, ou que aponte para ele.
Um comprimento conhecido de nada. Os dois pontos dele precisam ser diferentes; o mesmo ponto duas vezes gera um aviso.
Uma altura para elementos que ficam num pavimento. Paredes, pilares, vigas e escadas só mudam em planta; a altura continua a do pavimento.

O que vai para o contrato

Um único passo que se desfaz redimensiona tudo o que está selecionado em relação ao ponto fixo: sólidos e linhas soltas recebem os novos pontos, a instância de um componente guarda a nova escala, e as paredes e os elementos unidos a elas mudam em planta como a Escala da planta os muda. Com Ctrl, o original fica e a cópia redimensionada é acrescentada.

Veja também

Perguntas frequentes

Como corrijo um modelo importado que chegou no tamanho errado?

Selecione-o, ative Escala (digite S e depois C), clique num ponto fixo, clique nas duas pontas de uma aresta cujo comprimento real você conhece, digite esse comprimento real e aperte Enter. O modelo inteiro é redimensionado para que essa aresta meça o que você digitou.

Qual a diferença para a ferramenta Transformar?

Escala redimensiona pelo mesmo fator em todas as direções, calculado a partir de um comprimento que você mede no modelo. Transformar estica pelas alças, uma, duas ou três direções de cada vez, e pode espelhar.

A Escala pode manter o original e redimensionar uma cópia?

Pode. Segure Ctrl no último clique, ou no Enter, e o original fica enquanto uma cópia redimensionada é acrescentada.
