Ponto elétrico

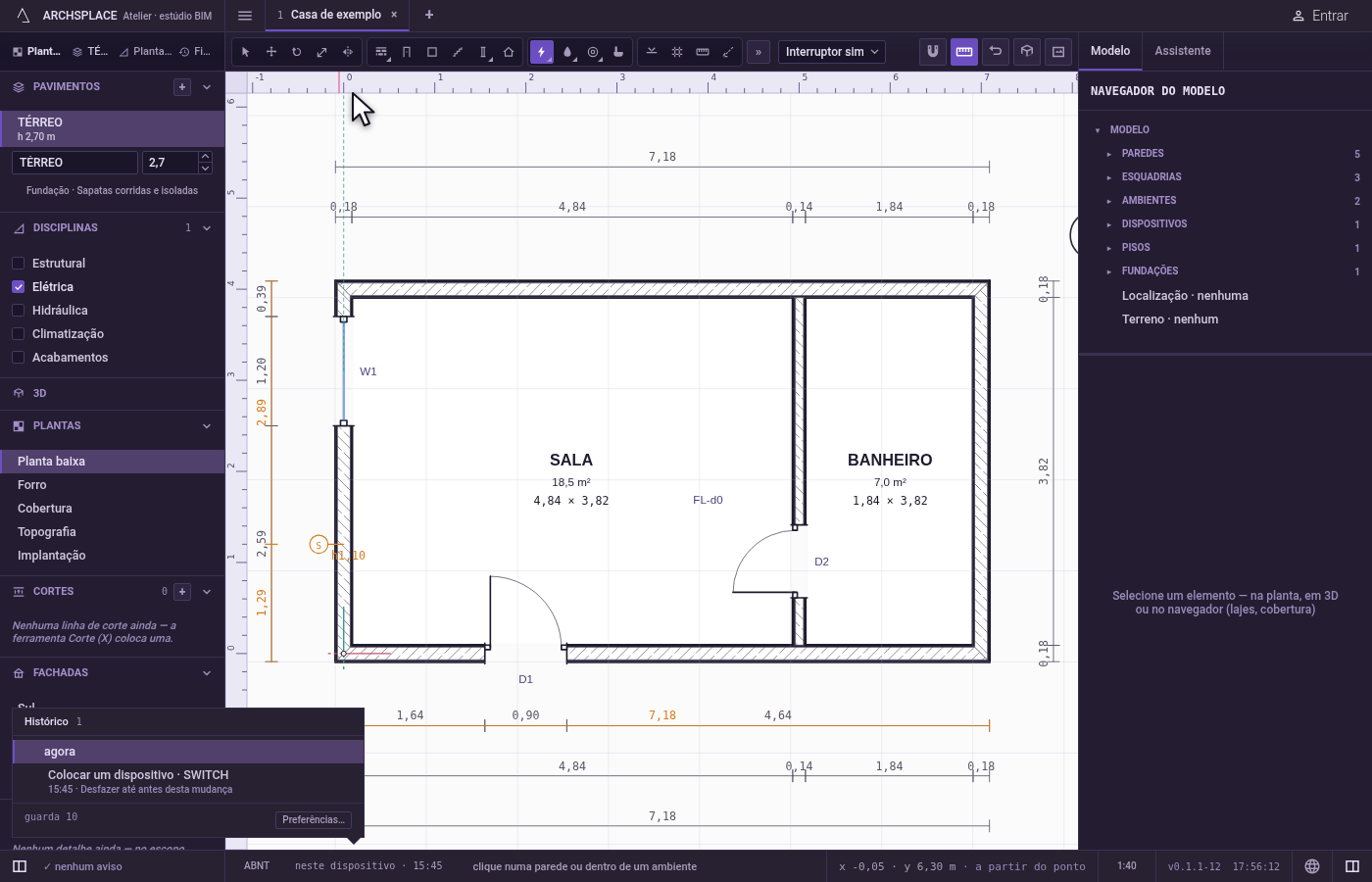

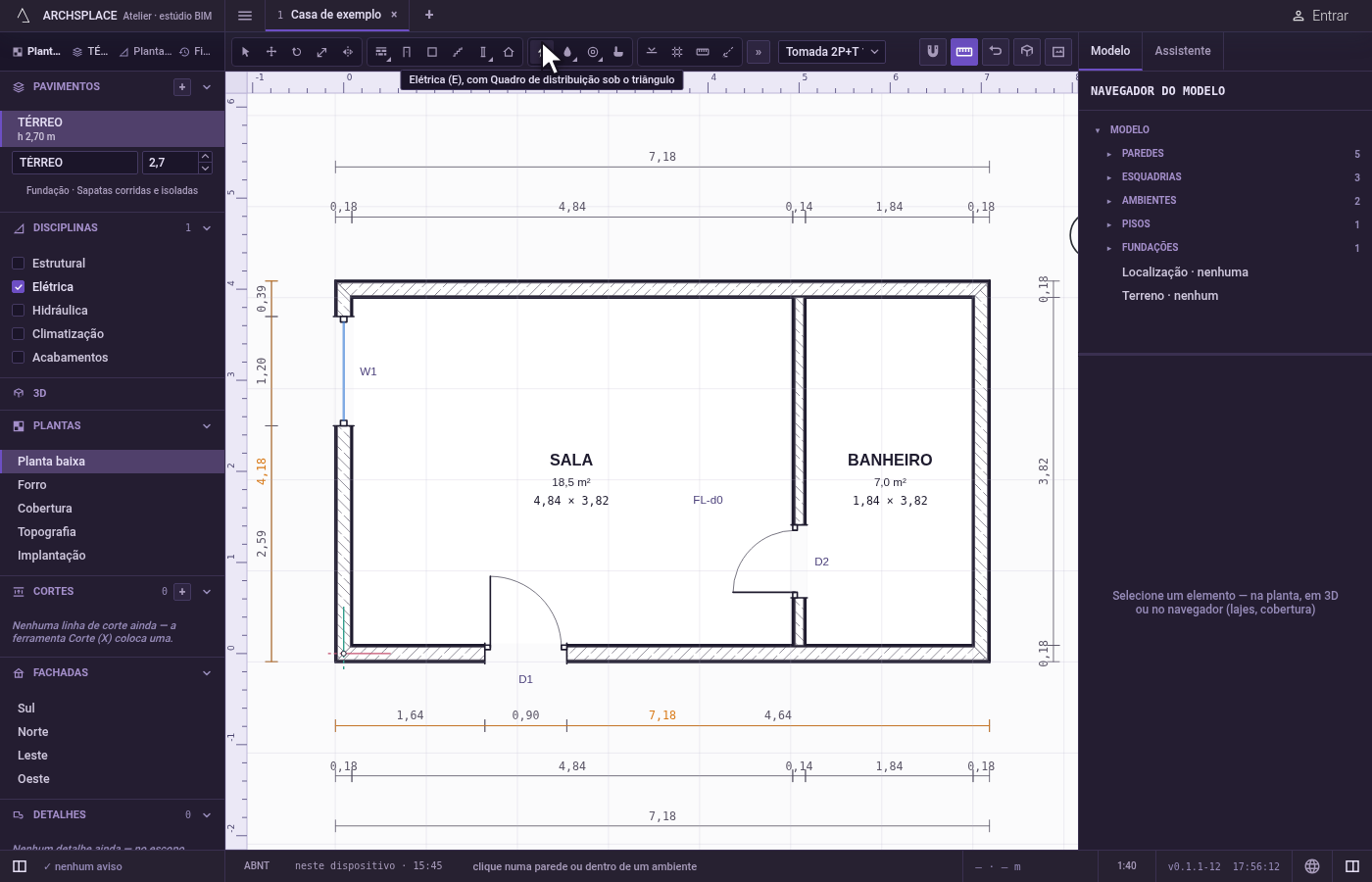

Elétrica coloca os pontos da instalação elétrica. A lista ao lado das ferramentas oferece os dispositivos do modelo de norma do seu projeto; num projeto com a norma brasileira, por exemplo, tomada 2P+T de 10 A, tomada dupla, tomada alta, ponto de força para cooktop ou forno, ponto de recarga de veículo elétrico, interruptor simples, paralelo e dimmer, ponto de luz no teto, spot embutido, arandela, arandela externa, ponto de rede RJ45, ponto de TV, botão de campainha e detector de fumaça. Cada tipo de dispositivo diz onde fica: a maioria numa parede, na face em que você clica, e alguns no ambiente, no teto dele.

Você coloca os pontos; o Atelier faz a fiação. Assim que existe um quadro de distribuição no projeto (veja Quadro de distribuição), os pontos são agrupados em circuitos pelas regras do seu modelo de norma, e o caminho de cada circuito é lançado sozinho a partir do quadro, subindo pelas paredes e passando pelo forro, e dimensionado. Nada disso é guardado: mova um ponto e os circuitos são lançados de novo. Eles aparecem com a sobreposição Elétrica.

• Para colocar as tomadas, os interruptores e os pontos de luz de uma planta.
• Para acrescentar um ponto dedicado, como o de um cooktop ou de uma recarga de veículo, que recebe circuito próprio.
• Para conferir os circuitos que o Atelier lança à medida que você acrescenta pontos.

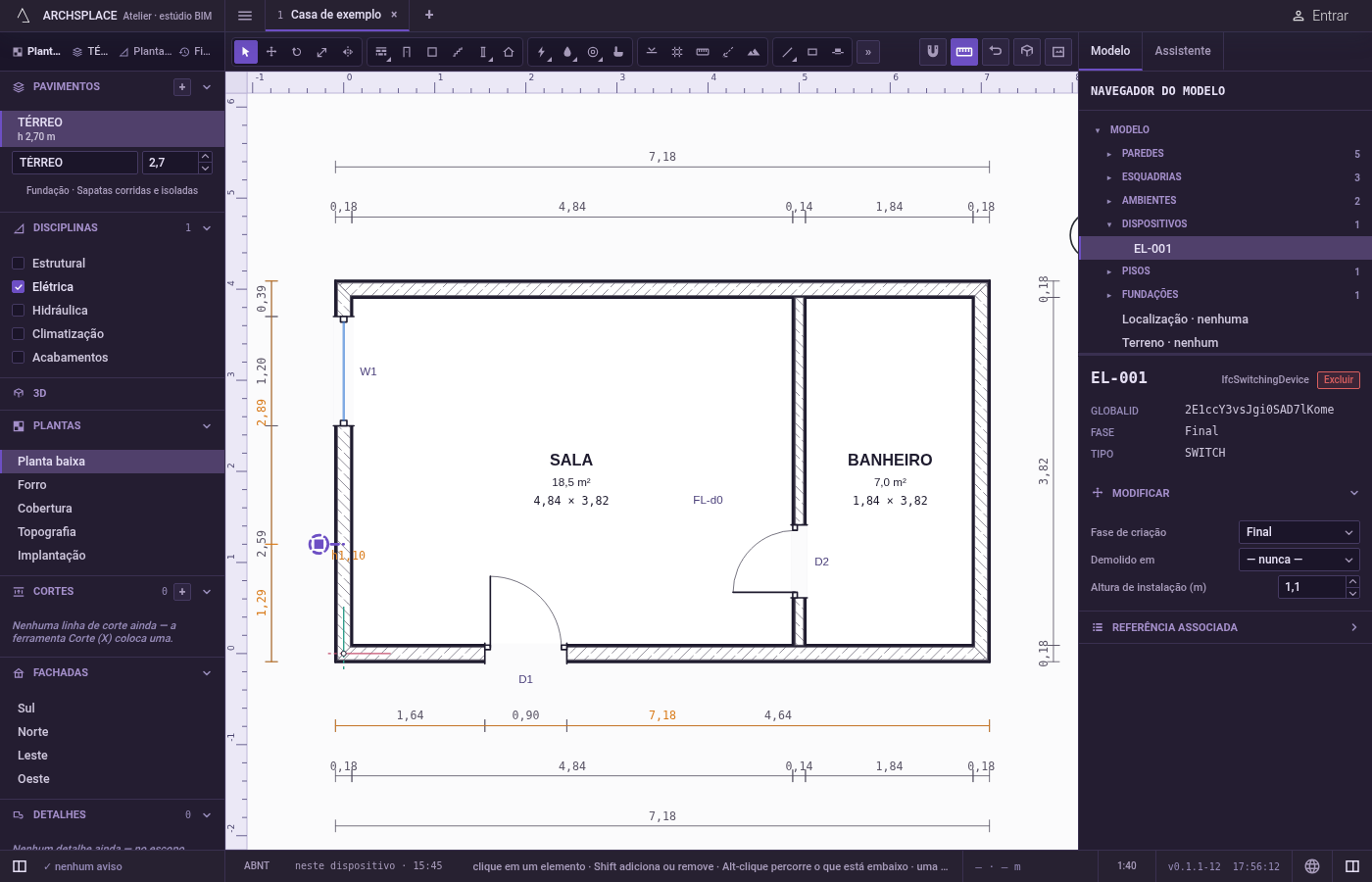

Um registro novo de dispositivo no fim da lista de dispositivos do projeto, num único passo que um único desfazer anula: o tipo e, conforme o caso, a parede, a distância ao longo dela ao centímetro e a face, ou o ambiente e o ponto, com a fase em que a vista desenha. Os circuitos, os caminhos, os cabos e os disjuntores nunca são gravados: eles são calculados a partir dos dispositivos cada vez que o projeto é gerado.
