Quadros

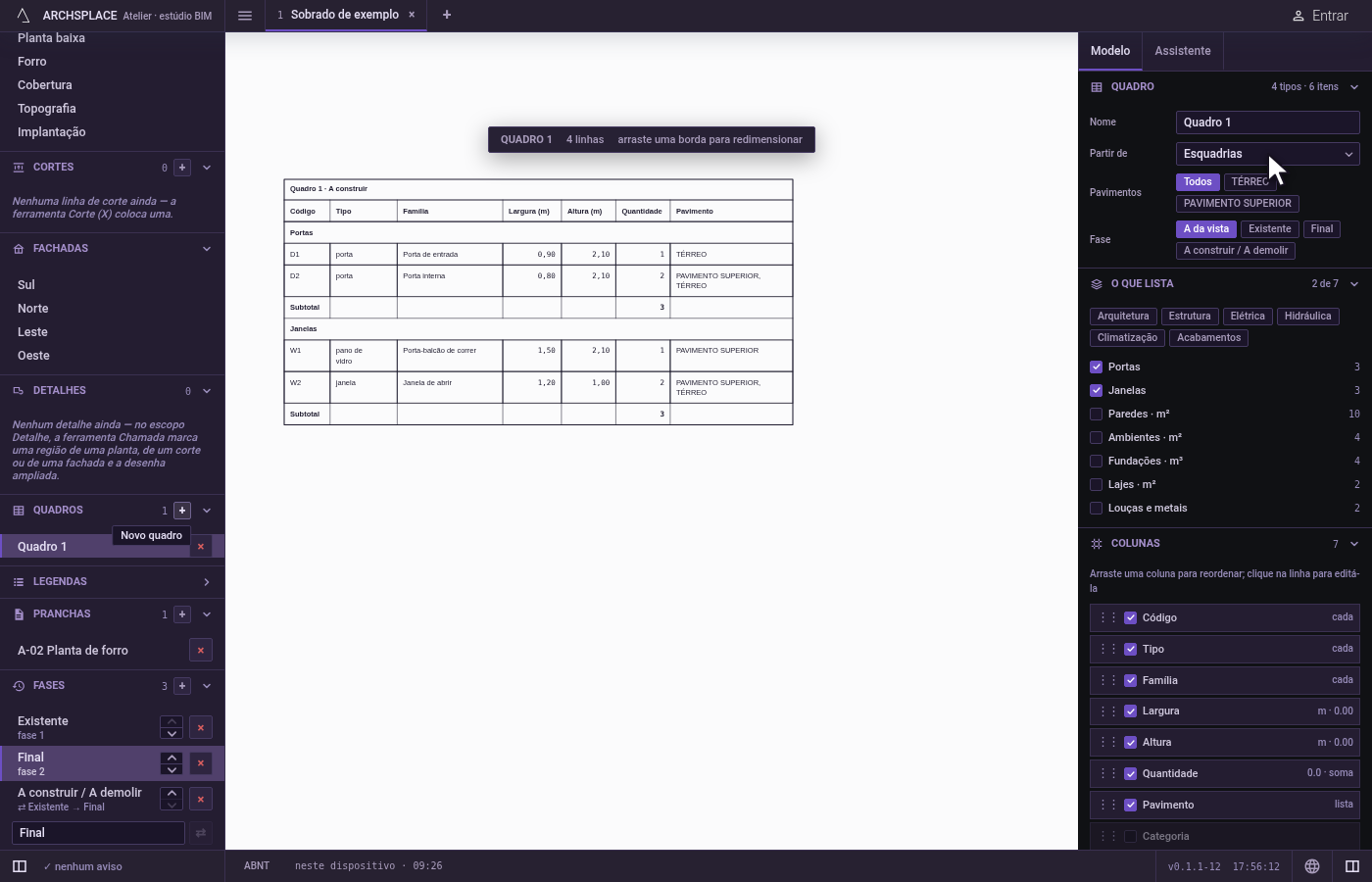

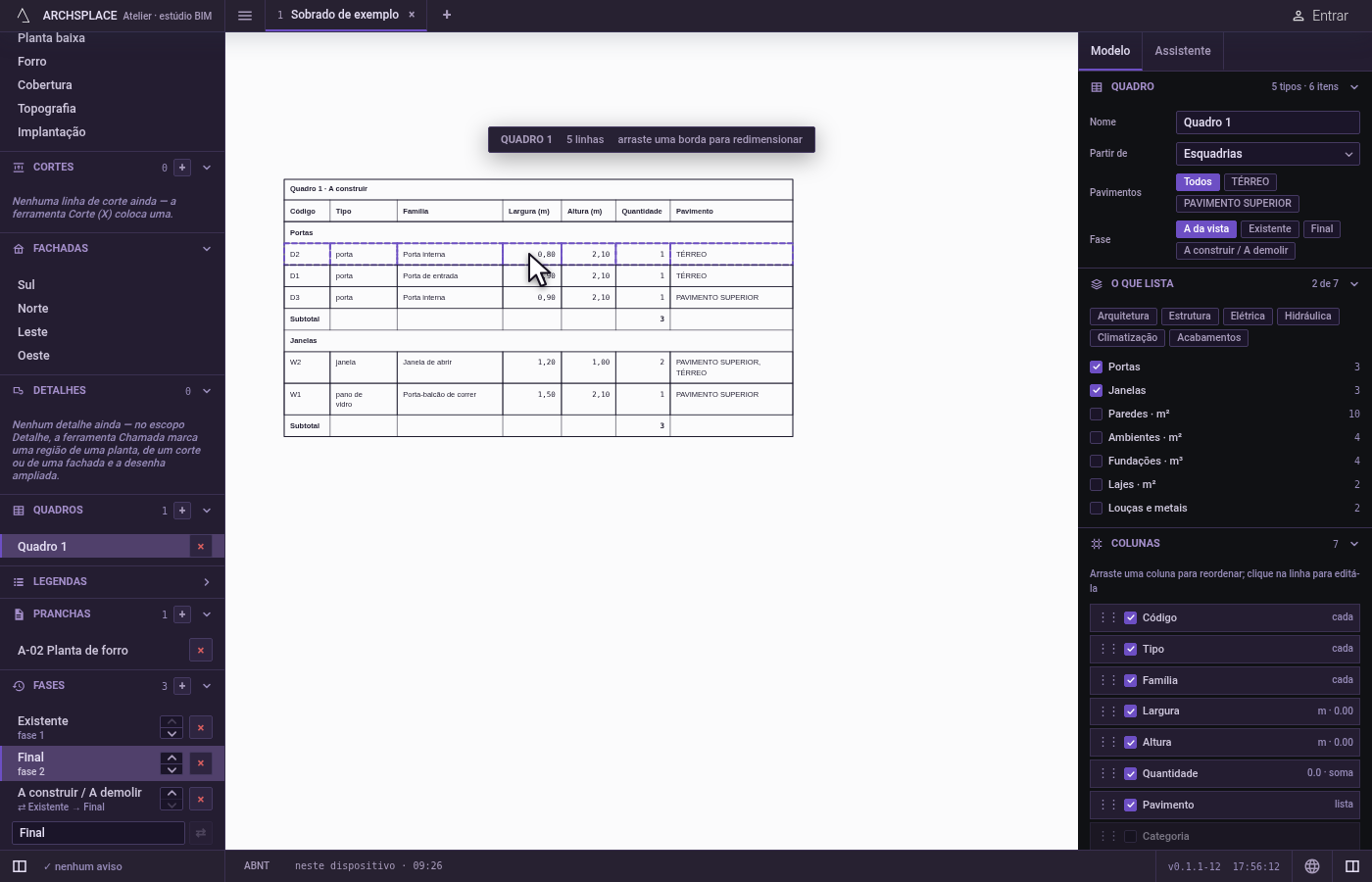

Os quadros ficam listados na barra lateral em Quadros, com Novo quadro, que cria um vazio, Quadro com um número, e o abre. A lista Partir de dele dá então a receita inteira de um quadro inicial: Esquadrias, Ambientes e áreas, Paredes por tipo, Pontos elétricos, Disjuntores, Eletrodutos e caixas, Quantitativo de fios, Quantitativo hidráulico ou Quantitativo de ventilação. Um quadro se abre como uma vista própria: a tabela no tamanho de impressão, que se desloca e se aproxima. Um clique numa linha seleciona o elemento dela; o botão direito oferece Exibir no desenho, que abre uma vista que o desenha. Um duplo clique numa célula permite digitar nela. As bordas das colunas, as das linhas, a borda direita e a de baixo se arrastam para dimensioná-lo.

Enquanto um quadro está aberto, a coluna da direita é o painel de montagem dele, em seções:

• Quadro: o Nome, Partir de, quantos tipos e itens ele tem e, como etiquetas, os Pavimentos que ele lê e a Fase, A da vista de início.
• O que lista: as categorias do levantamento que o projeto tem, cada uma com a contagem, filtradas por etiquetas de disciplina, Arquitetura, Estrutura, Elétrica, Hidráulica, Climatização e Acabamentos, e uma busca quando são muitas.
• Colunas: os campos, marcados ou desmarcados e arrastados para a ordem deles. A linha de cada coluna diz como ela é lida, agrupar, a unidade, cada, soma ou lista, a perda, e abre o editor próprio dela: Título, Largura (mm), Decimais e Perda %.

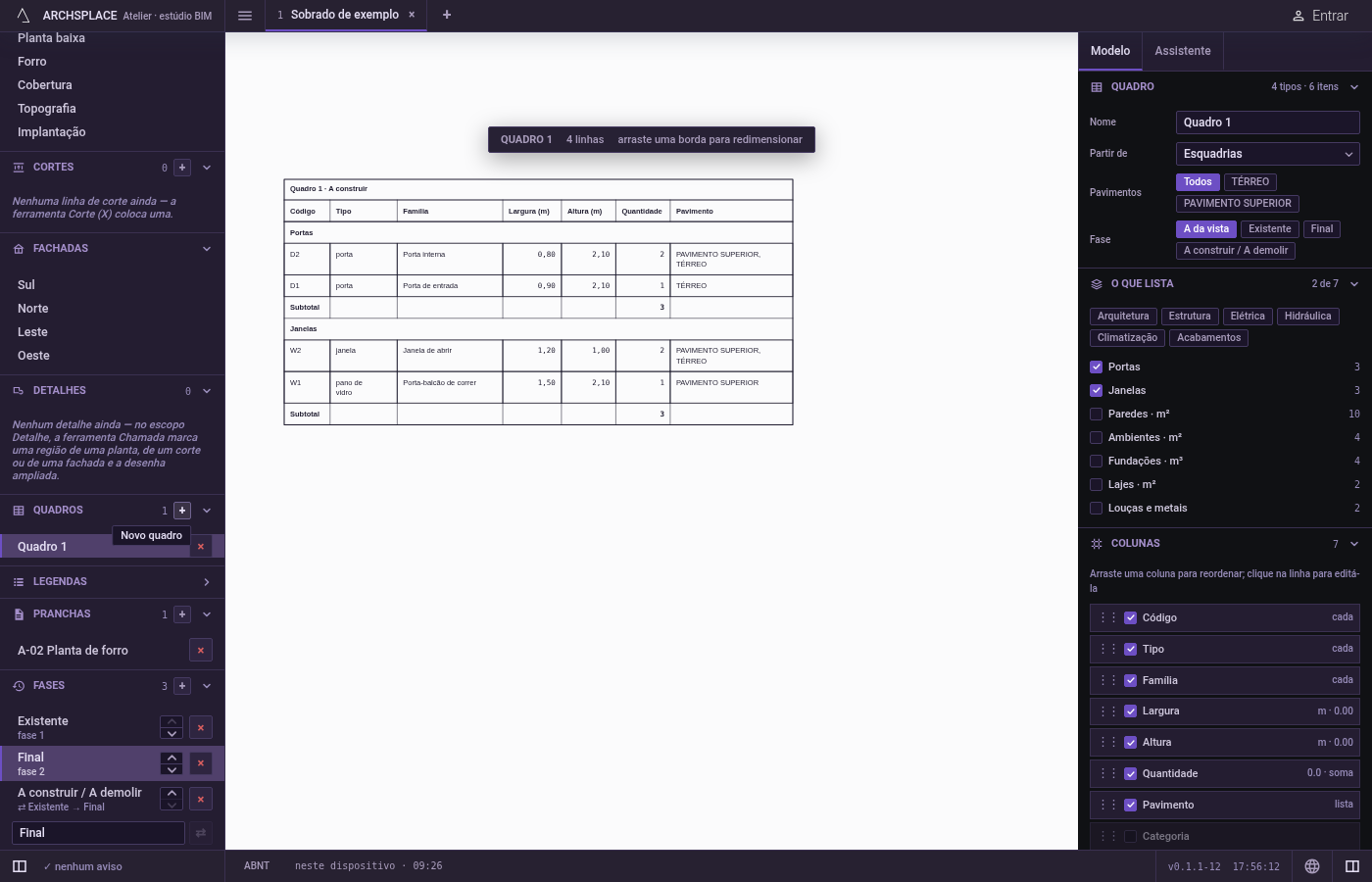

• Linhas: Agrupar por, Ordenar por campo após campo, cada um crescente ou decrescente, e os Totais, por grupo e total geral.
• Na prancha: a Altura da linha (mm), a Largura máx. (mm) e a Altura máx. (mm) com que ele é impresso. Além da largura máxima, as colunas se estreitam e o texto quebra; além da altura máxima, as linhas continuam ao lado.

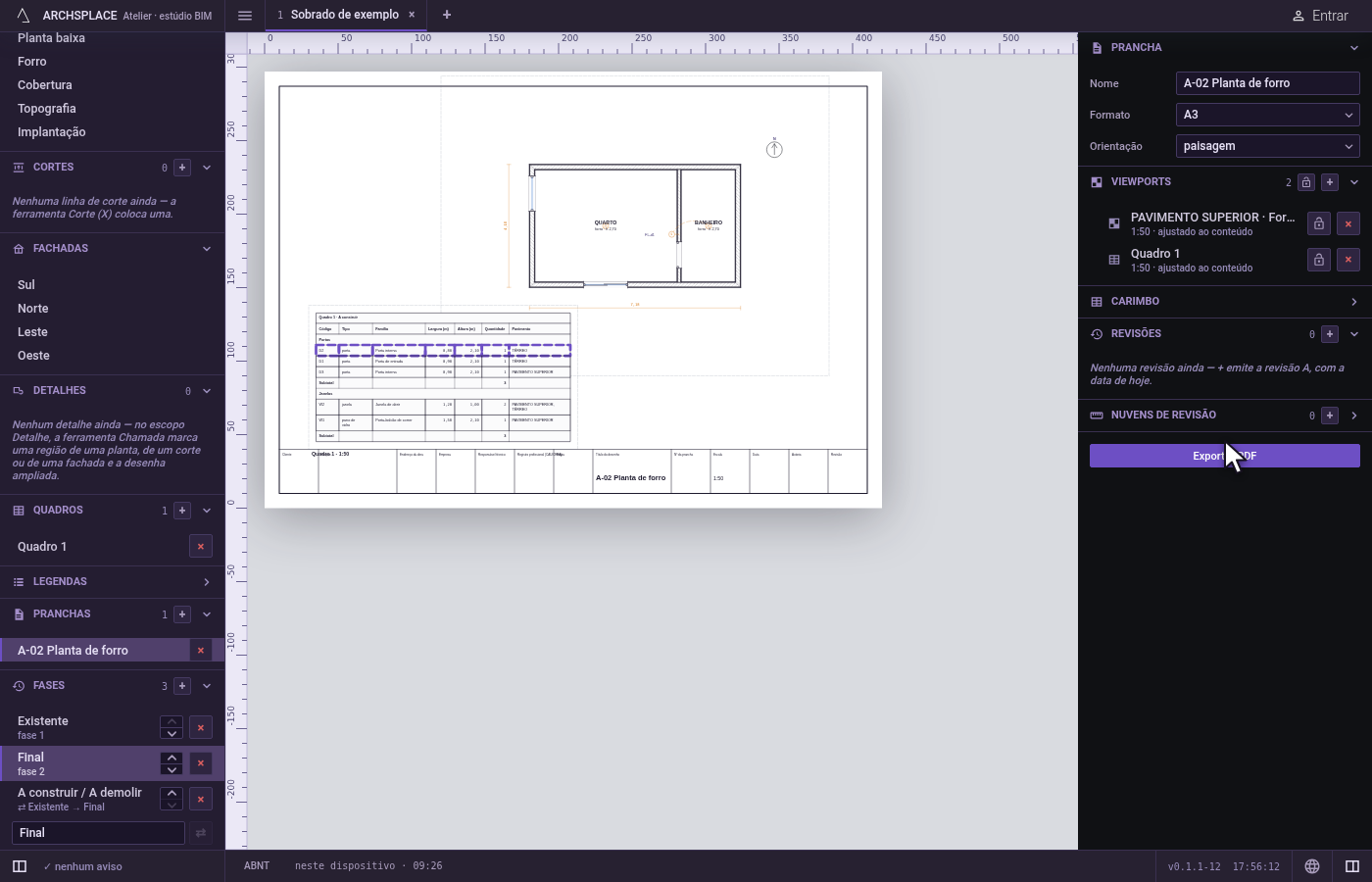

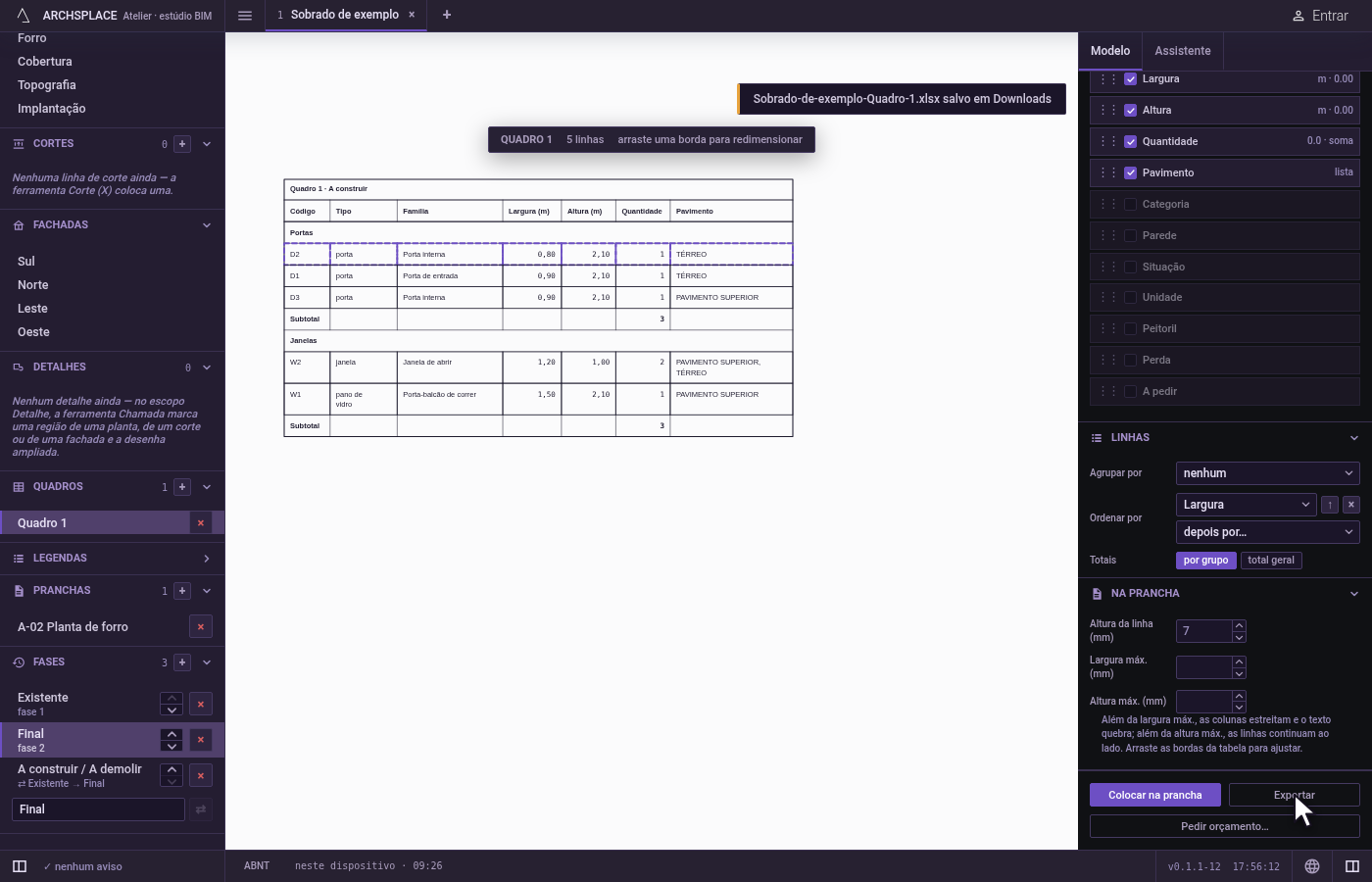

No pé ficam Colocar na prancha, que oferece cada prancha e Uma nova prancha, Exportar, que oferece CSV e XLSX, e Pedir orçamento….

• Para listar as portas e as janelas com os códigos e os tamanhos.
• Para levantar quantitativos: áreas de parede por tipo, áreas de laje, volumes de sapata, fios por seção, tubos por diâmetro.
• Para pôr uma tabela numa prancha do conjunto de desenhos.
• Para mandar uma lista para uma planilha, ou para um fornecedor.

Um quadro é uma receita em schedules do projeto, nunca as linhas dele: o name, as categories que ele lista, os levels, a phase, as columns (cada uma com o field e, quando definidos, o título, a largura, os decimais e a soma), groupBy, sort, totals, waste, rowHeight, maxWidth, maxHeight e o quadro inicial de onde ele veio, em from. As linhas são levantadas do modelo toda vez. Uma célula digitada grava ou o valor do próprio elemento, como a width de uma esquadria, ou um registro em overrides do quadro. Cada mudança é um passo que um único Ctrl+Z desfaz. Exportar grava um arquivo, nunca o contrato.
