Retângulo
Retângulo desenha um contorno fechado de quatro lados no editor de esboço, de um canto ao canto oposto, com dois cliques, um arraste ou uma largura e uma altura digitadas. Os lados sempre seguem os dois eixos do editor: ao longo da parede e para cima numa fachada, ou em x e em y numa planta.
O que é
Retângulo desenha um contorno fechado de quatro lados, de um canto ao canto oposto. Os lados sempre seguem os dois eixos do editor: ao longo da parede e para cima numa fachada, em x e em y numa planta. Enquanto você escolhe o segundo canto, o retângulo aparece preenchido, e a dica mostra a largura e a altura dele.
Quando usar
- Para começar a forma de uma janela ou de uma porta pelo quadro simples, antes de acrescentar um arco ou cortar um canto.
- Para desenhar uma área de padrão retangular, como um tapete de peças no meio de um piso.
- Para criar uma caixa que outras ferramentas vão aparar, arredondar ou chanfrar.
Passo a passo

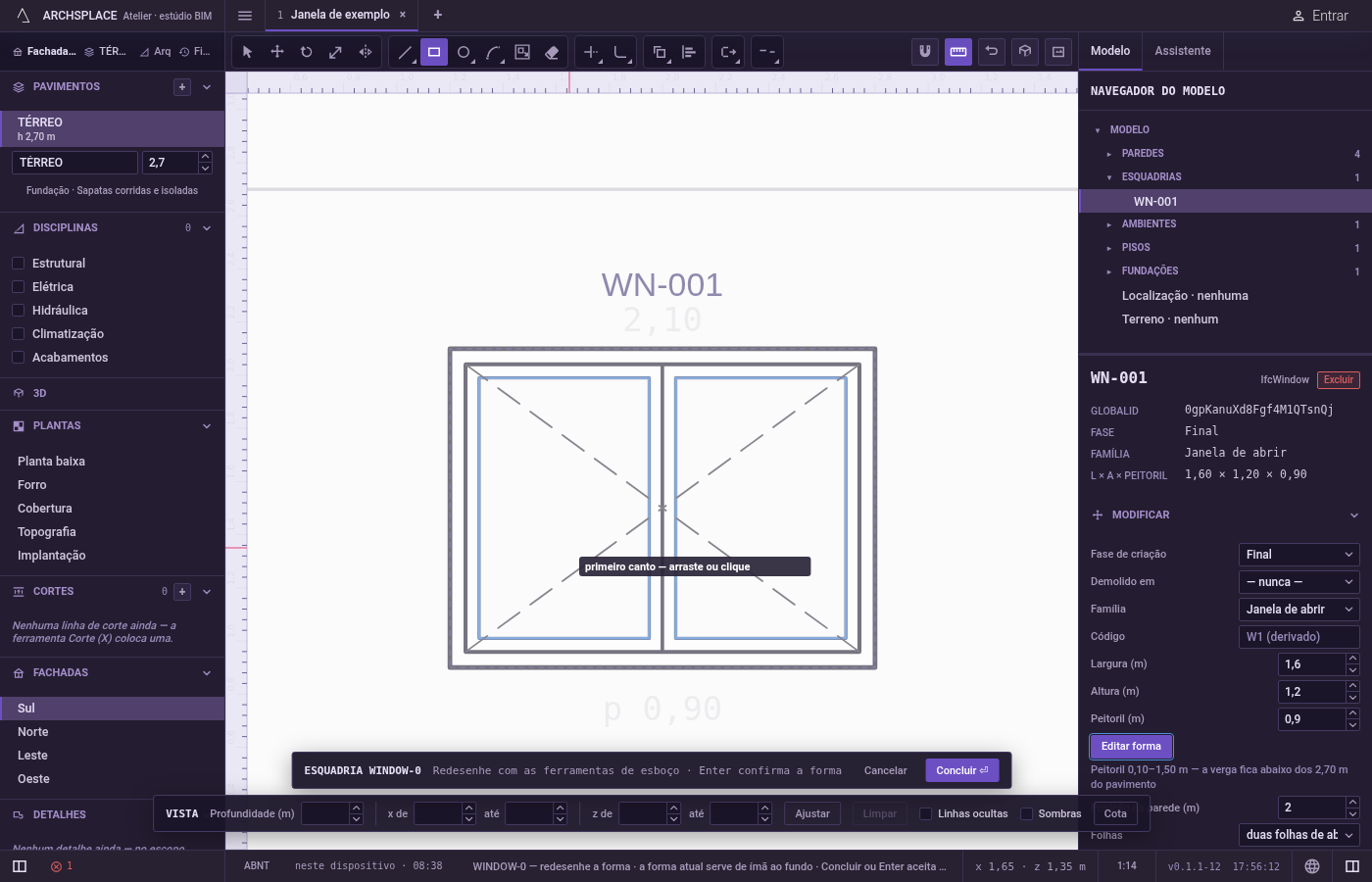

Ative Retângulo. No editor de esboço (veja em Selecionar como entrar nele), aperte
Rou clique em Retângulo na barra do editor. A dica junto ao cursor pede o primeiro canto.

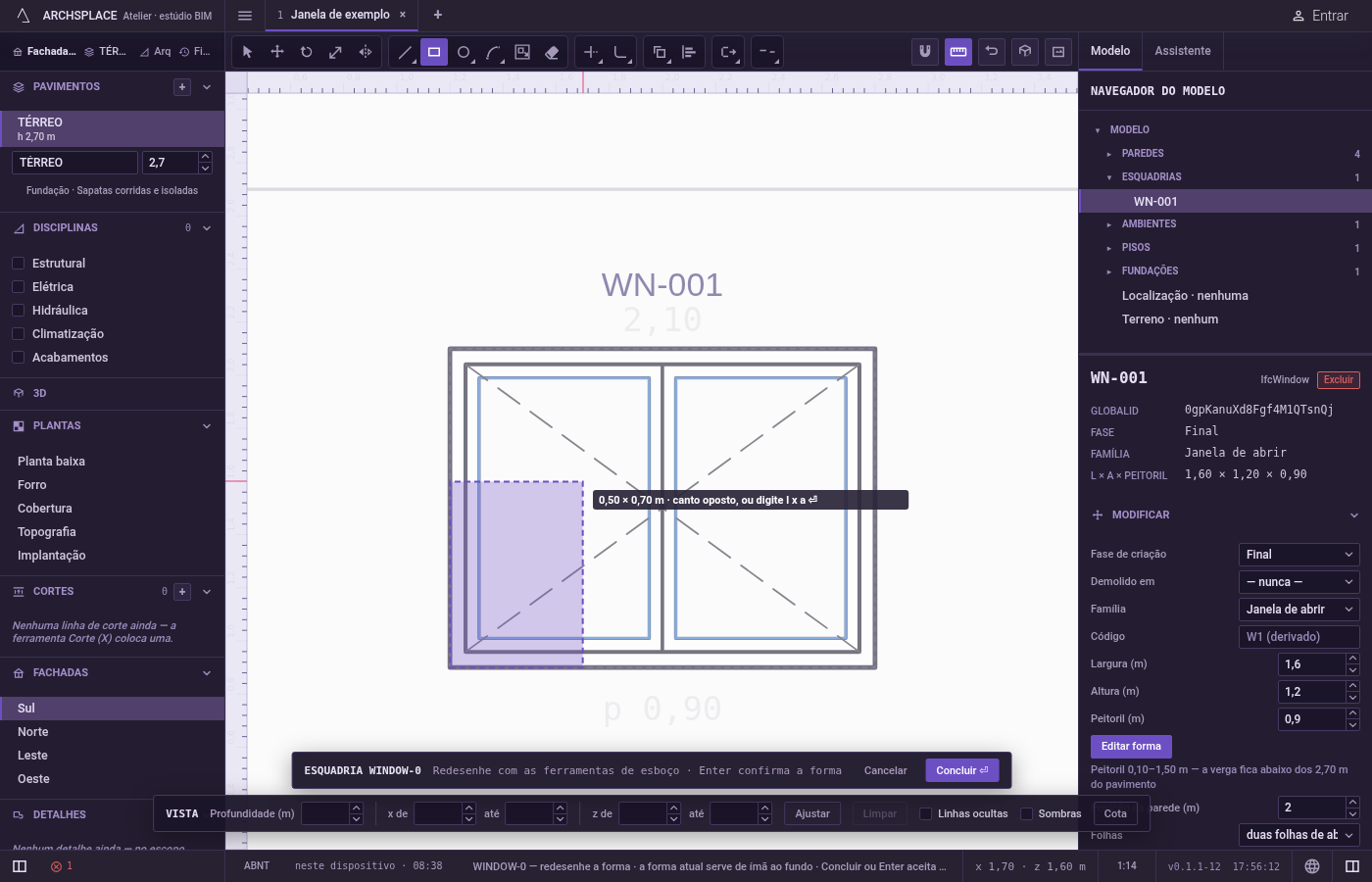

Defina o primeiro canto. Clique nele, ou pressione e mantenha o botão apertado. Ele se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista.

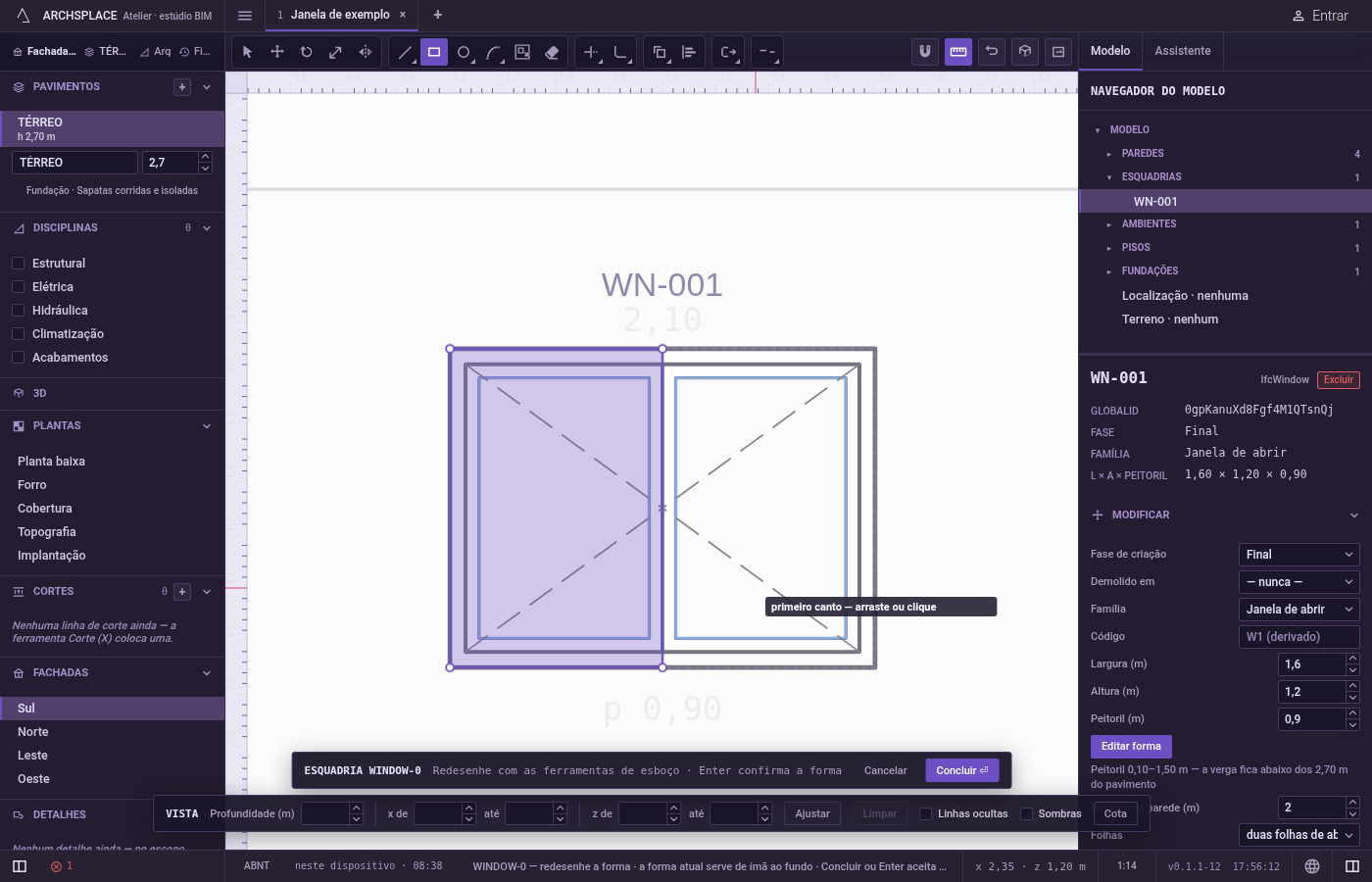

Defina o canto oposto. Clique nele, ou solte o botão ali, se você arrastou. A dica mostra largura × altura enquanto você move.

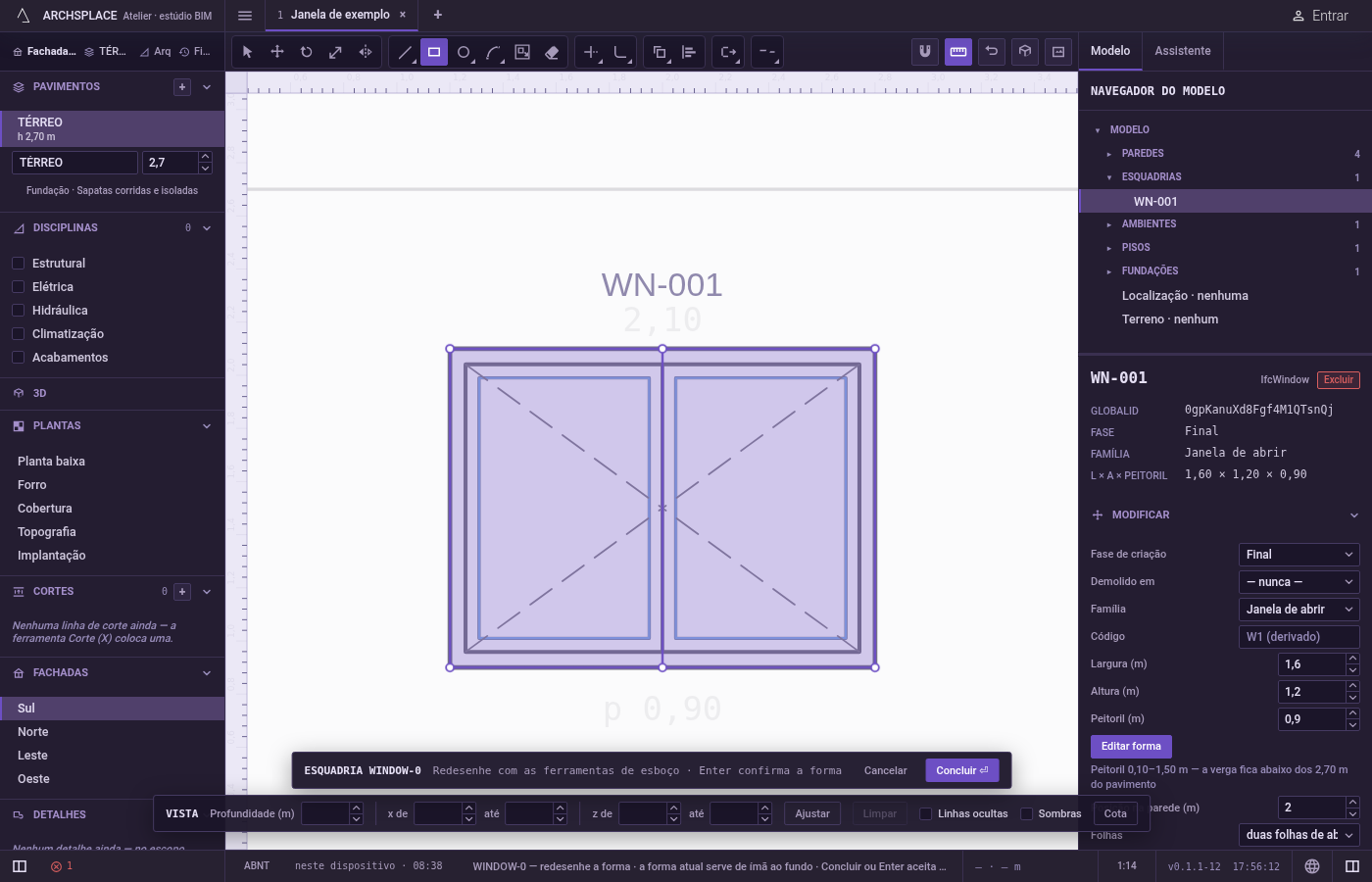

Ou digite a medida. Depois do primeiro canto, aponte para onde o retângulo deve crescer, digite a largura,
x, a altura e aperteEnter:1,2x0,8. Um número sozinho desenha um quadrado com esse lado. As medidas estão nas unidades do projeto.Backspaceapaga o último caractere.

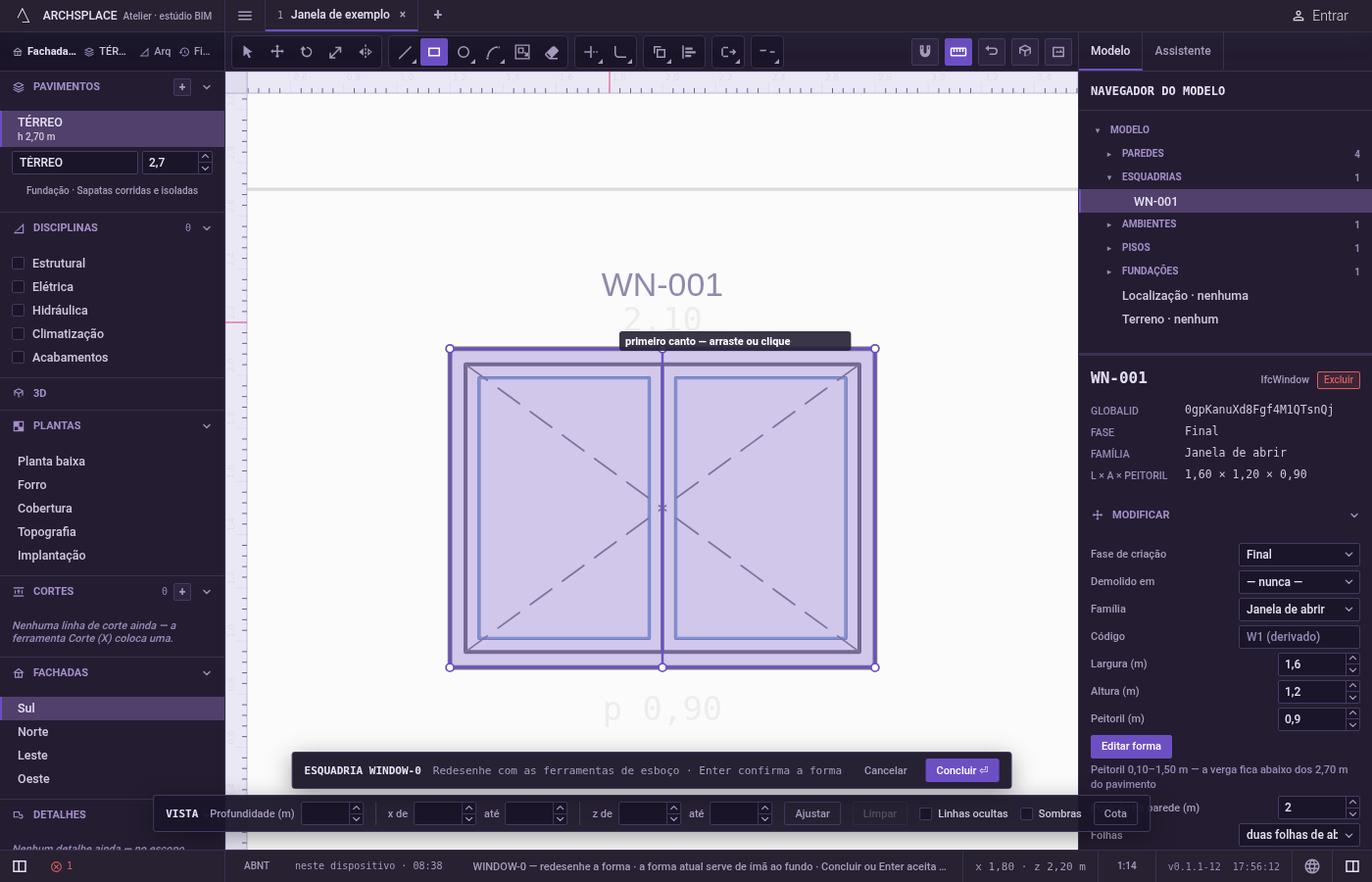

Siga em frente. O retângulo fica no desenho, e a ferramenta está pronta para o próximo.
Escdescarta um primeiro canto que você já definiu.
O que é recusado
- Um retângulo sem largura ou sem altura. Um segundo canto na mesma altura do primeiro, ou no prumo dele, não desenha nada. A ferramenta mantém o primeiro canto e espera.
- Uma medida digitada antes do primeiro canto. Os números só contam depois que o primeiro canto está definido.
- Um retângulo girado. Os lados sempre seguem os eixos do editor. Gire-o depois com Girar.
- Medidas negativas como direção. Um sinal de menos numa medida digitada é ignorado; o retângulo cresce para o lado do cursor.
O que vai para o contrato
Nada até você apertar Concluir. O retângulo entra no desenho dentro do editor como um contorno fechado de quatro cantos arredondados ao milímetro, e Ctrl+Z volta por ele. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.
Um retângulo de 2,40 por 1,20 m desenhado como área de piso dá:
Numa janela, um retângulo igual à largura, à altura e ao peitoril da própria esquadria, com tolerância de dois centímetros, remove o profile: a esquadria volta a ser um retângulo simples.
Veja também
Perguntas frequentes
Como desenho um retângulo com medidas exatas?
Aperte R, clique no primeiro canto, aponte para onde o retângulo deve crescer, digite a largura, x, a altura e aperte Enter, por exemplo 1,2x0,8. Um número sozinho desenha um quadrado.
Posso desenhar um retângulo inclinado?
Não diretamente: os lados sempre seguem os eixos do editor. Desenhe-o no esquadro da vista e depois gire-o com Girar.
Para que lado cresce um retângulo digitado?
Para o lado do cursor. As medidas digitadas partem do primeiro canto na direção em que o cursor está em relação a ele, então aponte primeiro e depois digite.
