Corte

Corte coloca uma linha de corte na planta com um clique, vertical ou horizontal e olhando para o lado escolhido ao lado das ferramentas. Cada linha de corte abre a própria vista de corte, e o rótulo, a posição e o sentido dela são editados no painel.

O que é

Corte coloca uma linha de corte que atravessa a planta inteira, no ponto em que você clica. A lista ao lado das ferramentas define o eixo e o sentido da vista: vertical olhando para leste ou para oeste, horizontal olhando para norte ou para sul. Cada linha recebe uma letra na ordem em que é colocada, A, B, C, e abre uma vista de corte própria, desenhada a partir do modelo: o que é cortado, o que se vê além e as cotas.

A linha é uma referência da planta. Um clique com Selecionar a pega; um retângulo nunca.

Quando usar

Para cortar uma escada, um telhado ou uma mudança de nível e desenhá-los.
Para colocar os cortes de que um conjunto de pranchas precisa antes de montar as pranchas.

Passo a passo

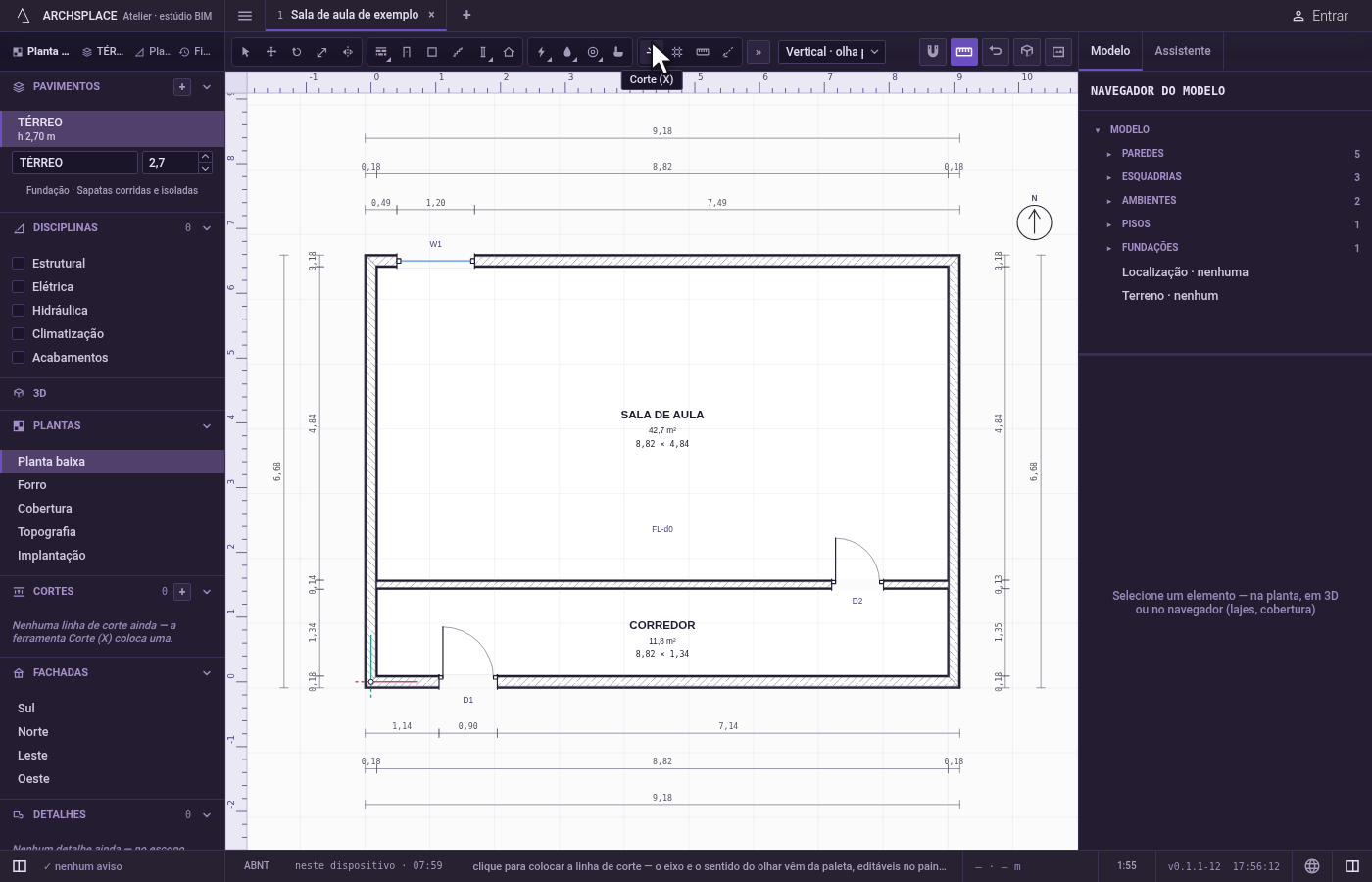

Ative a ferramenta. Aperte X ou clique no botão Corte. A barra de status pede um clique para colocar a linha de corte, com o eixo e o sentido da lista.
Escolha o eixo e o sentido. Escolha na lista ao lado das ferramentas: vertical olhando para oeste, vertical olhando para leste, horizontal olhando para sul ou horizontal olhando para norte. Cada opção diz onde fica o observador.
Clique onde ele corta. Uma linha vertical passa pela posição do ponto na horizontal da planta, uma horizontal pela posição dele na vertical. O ímã prende o clique no ponto mais próximo ao alcance, então o corte pode passar exatamente pelo canto de uma parede ou pelo centro de uma esquadria. Cada clique coloca mais uma linha.

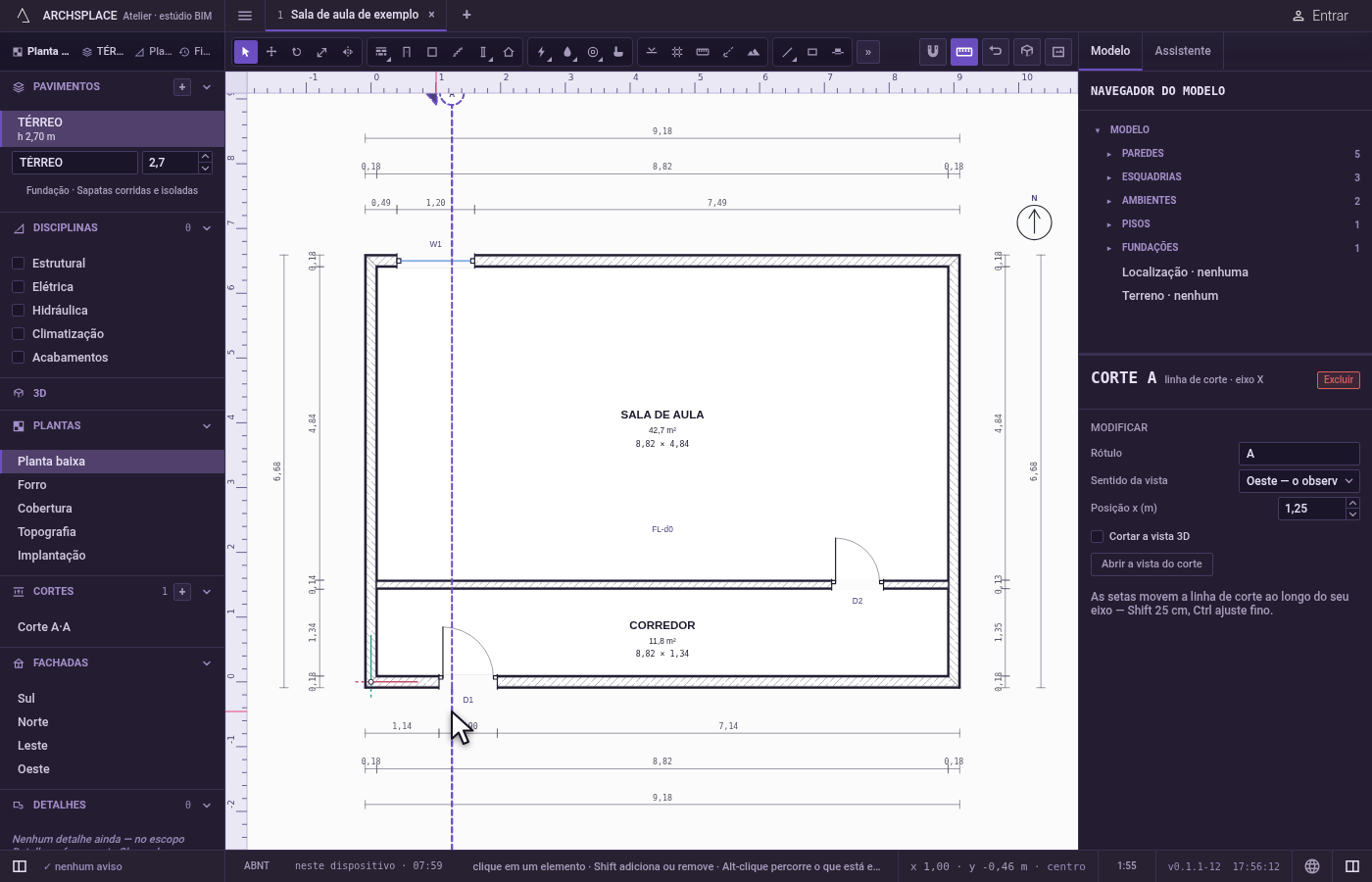

Edite no painel. Selecione a linha com Selecionar. O painel define o rótulo, a posição ao longo do eixo e o sentido da vista, e abre a vista do corte. Com Selecionar, arraste a linha ao longo do eixo dela, ou desloque-a com as setas do teclado (o passo acompanha o zoom; Shift anda cinco passos de uma vez, Ctrl um décimo de passo).

O que é recusado

Um corte inclinado. A linha de corte só corre na horizontal ou na vertical da planta.
Movê-la para fora do eixo. A linha de corte só desliza ao longo do próprio eixo; Mover e Copiar avisam isso, e o painel ou as setas do teclado a movem.

O que vai para o contrato

Um registro novo no fim da lista de cortes do projeto, num único passo que um único desfazer anula: o eixo, a posição ao centímetro, a letra e o sentido da vista. A vista do corte em si nunca é gravada: ela é desenhada a partir do modelo cada vez que se abre.

Conceitos

O ímã

Veja também

Perguntas frequentes

Como abro o corte depois de colocá-lo?

Selecione a linha de corte e use Abrir a vista do corte no painel dela, ou abra o corte pela lista Cortes da barra lateral.

Um corte pode ser inclinado?

Não. A linha de corte corre na horizontal ou na vertical da planta e olha para um dos lados.

Como movo uma linha de corte?

Com Selecionar, arraste a linha ao longo do eixo dela, ou selecione-a e use as setas do teclado ou o campo de posição do painel.
