Círculo por 2 pontos no editor de peça

Círculo por 2 pontos traça uma junta redonda dentro da peça de um padrão a partir das duas pontas do diâmetro dela. O círculo é uma única junta e precisa ficar inteiro dentro da peça.

O que é

Círculo por 2 pontos traça um círculo que passa por dois pontos que você escolhe, que são as duas pontas do diâmetro dele. O centro fica no meio entre eles. Os pontos se prendem aos cantos da peça, aos meios dos lados, ao centro, às bordas e às juntas já traçadas, então um círculo pode caber exatamente entre dois deles. O círculo é uma única junta, selecionada, movida e apagada inteira.

É o mesmo Círculo por 2 pontos dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para encaixar um círculo exatamente entre dois pontos que você já tem, como os meios de dois lados da peça.
Para traçar um círculo cujo diâmetro é o comprimento de uma junta existente.
Quando você conhece o centro e o raio, Círculo é mais rápido.

Passo a passo

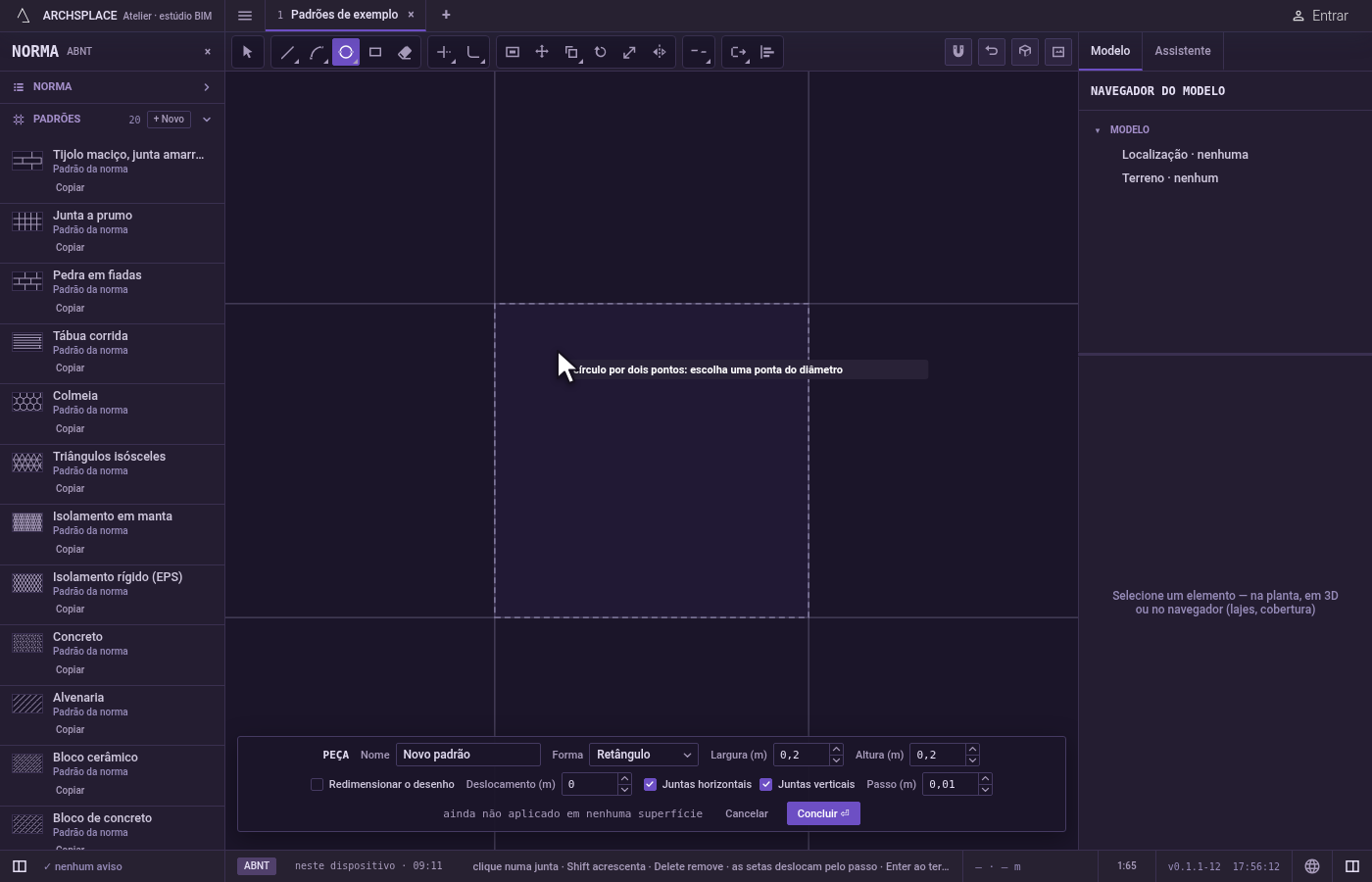

Ative a ferramenta. Digite C e depois D, um em seguida do outro, ou clique em Círculo por 2 pontos na barra. Ela divide o botão com Círculo, Círculo por 3 pontos e Polígono. O C abre Círculo por um instante, e o D completa esta.

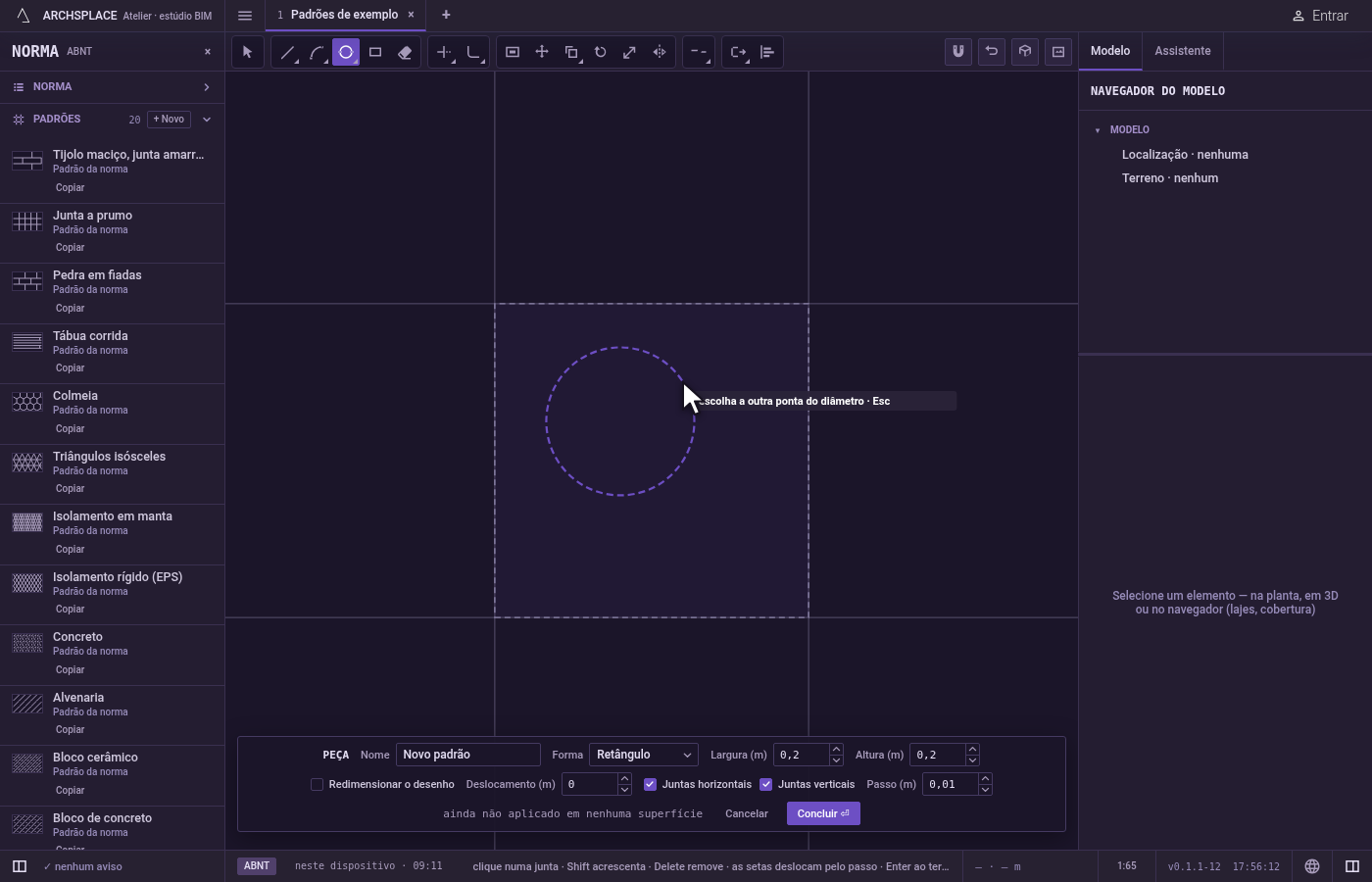

Escolha uma ponta do diâmetro. Clique nela, ou digite x;y e aperte Enter, medido a partir do canto inferior esquerdo da peça.

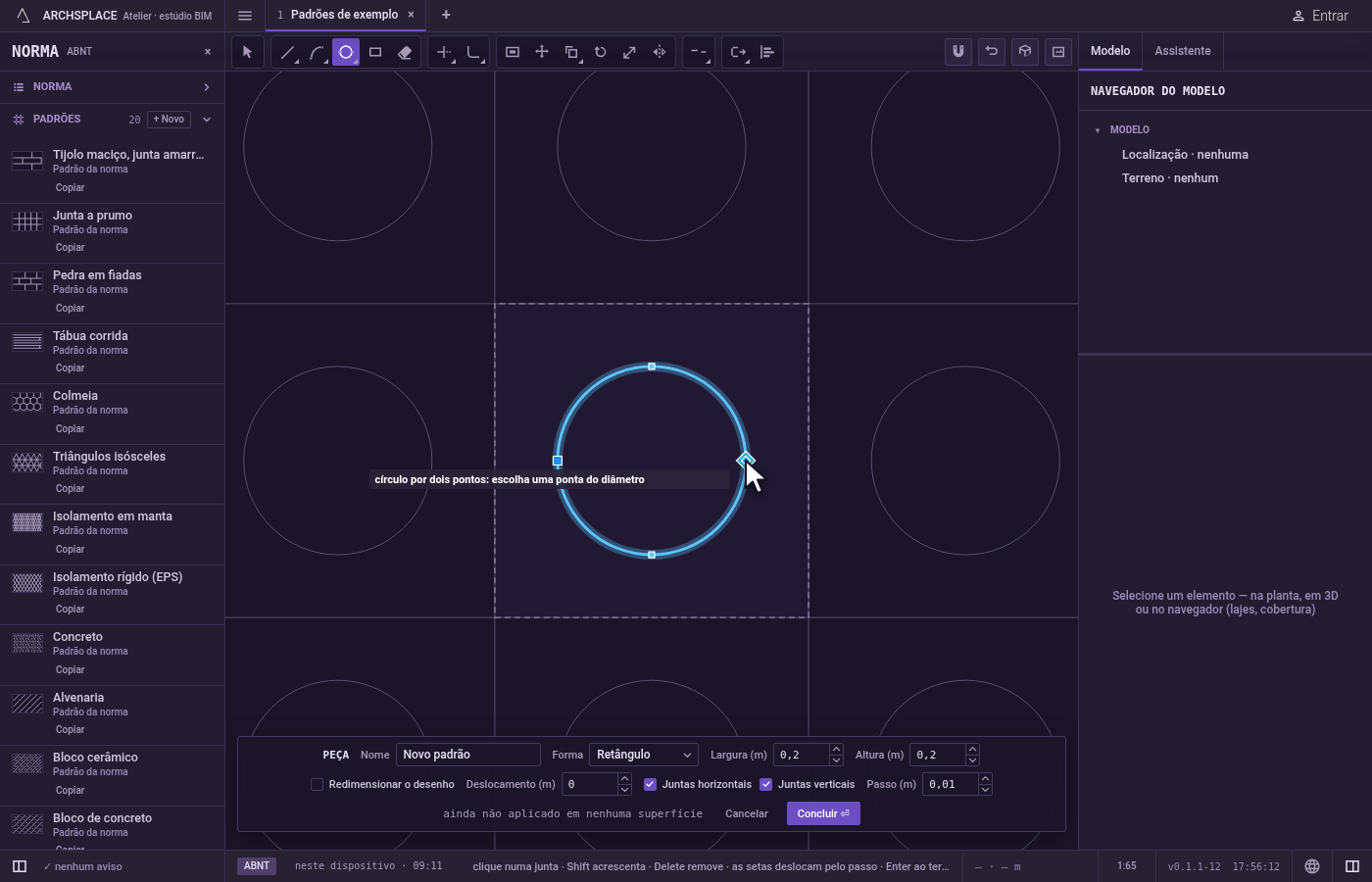

Escolha a outra ponta. Uma prévia do círculo acompanha o cursor. Clique na outra ponta, ou digite-a como um ponto medido a partir da primeira (@dx;dy ou @d<ângulo) e aperte Enter. Se a prévia aparecer na cor de recusa, o clique seria recusado.

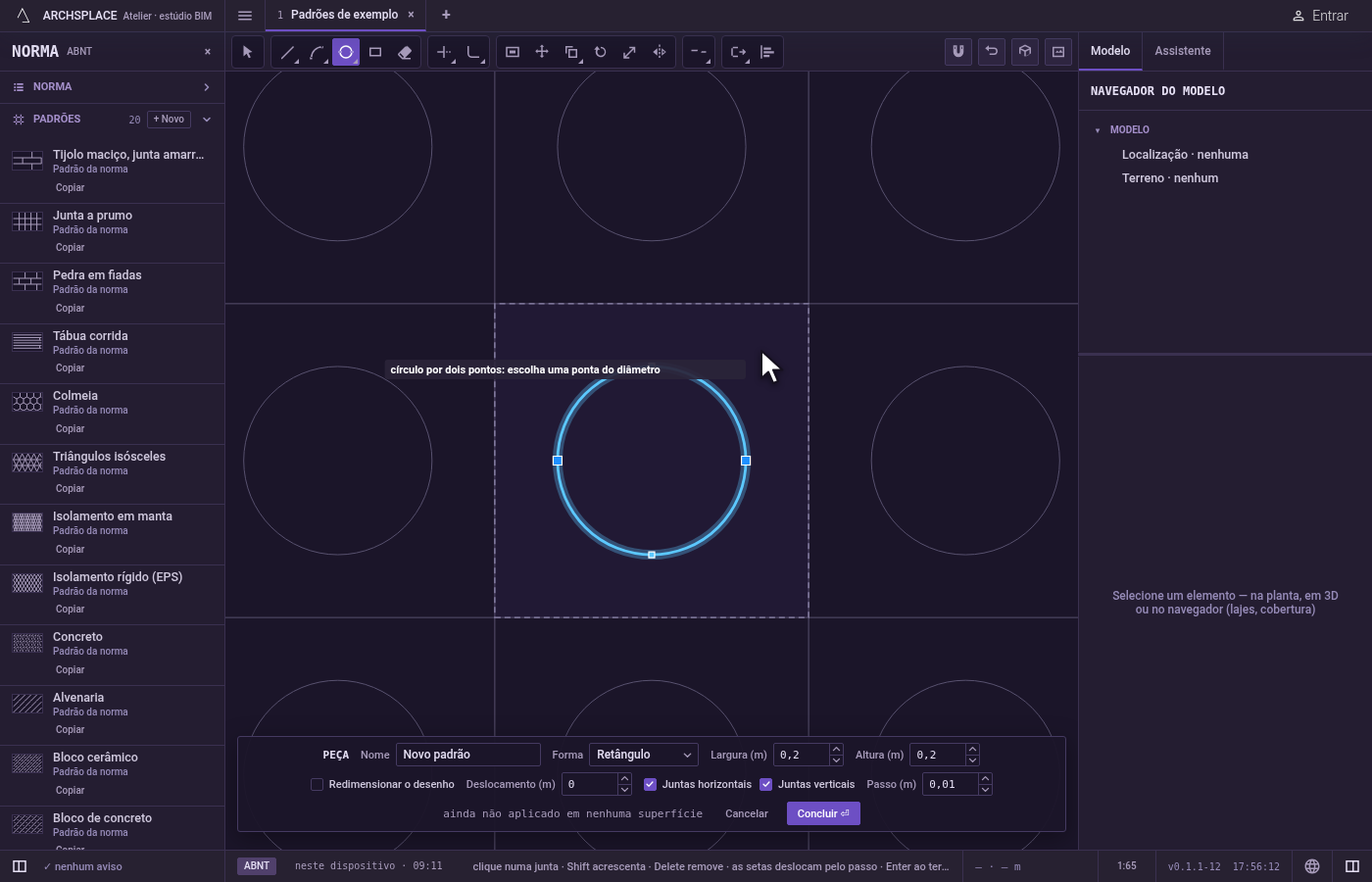

Trace o próximo ou termine. O círculo fica, selecionado, e a ferramenta espera um novo primeiro ponto. Esc descarta o primeiro ponto e depois sai da ferramenta para Selecionar. Ctrl+Z desfaz o último círculo. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Um círculo que sai da peça. Se qualquer parte dele ficaria fora da peça, nada é traçado, e o editor diz uma forma deve ficar dentro da peça.
Dois pontos que são um só. Não formam figura, e a dica diz esse ponto não forma figura.
Um círculo pequeno demais. Um círculo com raio menor que um milímetro é recusado com uma junta com menos de 1 mm é recusada.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça. Um círculo é guardado como uma única junta fechada feita de dois semicírculos. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Quando um círculo por dois pontos é mais prático que um círculo pelo centro?

Quando você conhece dois pontos opostos do círculo, por exemplo os meios de dois lados da peça, ou as pontas de uma junta existente. O círculo cabe exatamente entre eles.

Posso digitar o diâmetro?

Não como um número sozinho. Depois da primeira ponta, digite a segunda como um ponto: @0,1;0 a coloca 10 cm à direita com o projeto em metros, ou @0,1<90 bem acima.
