Novo projeto

Novo projeto começa um projeto vazio conforme a norma de desenho que você escolhe: o modelo de norma do seu país, o internacional, uma norma sua ou uma que você envia. O modelo de norma traz os catálogos, as palavras e as regras com que o projeto é desenhado, e o projeto pode trocar para outro a qualquer momento.

O que é

Um projeto novo é totalmente vazio, a não ser pela norma conforme a qual ele é feito e por um pavimento, o Pavimento 0, com 2,80 m de altura. Ele se abre de vários lugares:

Arquivo, Novo projeto…, ou Ctrl+N (⌘N no Mac) no Atelier instalado;
a aba + Novo projeto, no fim das abas de projeto do cabeçalho;
Novo projeto… na tela inicial, a tela que o Atelier mostra quando nenhum projeto está aberto.

Cada um deles abre a janela Novo projeto. Ela pede:

Nome do projeto: o campo mostra Projeto sem título seguido de um número; deixado vazio, esse é o nome que o projeto recebe.
A norma, numa lista de cartões, cada um com o nome e, embaixo, a chave, o idioma e a versão. A lista traz os modelos de norma do Atelier: ISO, as normas internacionais, depois um por país, AFNOR para a França, ABNT para o Brasil, IPQ para Portugal, UNE para a Espanha, NMX para o México, ICC para os Estados Unidos, BSI para o Reino Unido, BIS para a Índia e DS para a Dinamarca. Depois vêm as normas que você adotou a partir de um projeto (Suas normas). O cartão já escolhido é o do seu país, pela sua conta quando você está conectado, ou por onde o seu navegador está, e ISO quando o seu país não tem modelo próprio.
Instalações, recolhida de início: as escolhas do projeto para as instalações desde o primeiro dia. Elétrica: se os circuitos de tomadas podem passar pela laje. Hidráulica: se os ramais de esgoto correm no teto do pavimento de baixo. Climatização: o Sistema (Fluxo simples, Duplo fluxo (recuperação de calor) ou Só exaustores), por onde passam os Dutos (No sótão ou Nos entreforros) e o Tipo de dutos (Residencial ou Comercial). Os padrões são os de uma casa: nenhuma tomada pela laje, nenhum ramal de esgoto no teto, fluxo simples, dutos no sótão, tipo residencial.
Enviar um modelo de norma (JSON): um arquivo de norma seu, como um gravado por Exportar norma (.json) no painel da norma. Quando ele é lido, o cartão dele entra na lista, já escolhido.

Criar projeto abre o projeto novo numa aba própria, na planta baixa, com a ferramenta Parede na mão.

Quando usar

Para começar o desenho de uma casa ou de um edifício novo.
Para começar conforme a prática de outro país que não o seu, para um projeto no exterior.
Para começar a partir da norma do seu escritório, com as penas, as alturas de texto e os padrões dela.

Passo a passo

Abra a janela. Abra Arquivo e clique em Novo projeto…. A janela Novo projeto se abre, com o campo de nome pronto para digitar e o modelo de norma do seu país já escolhido.

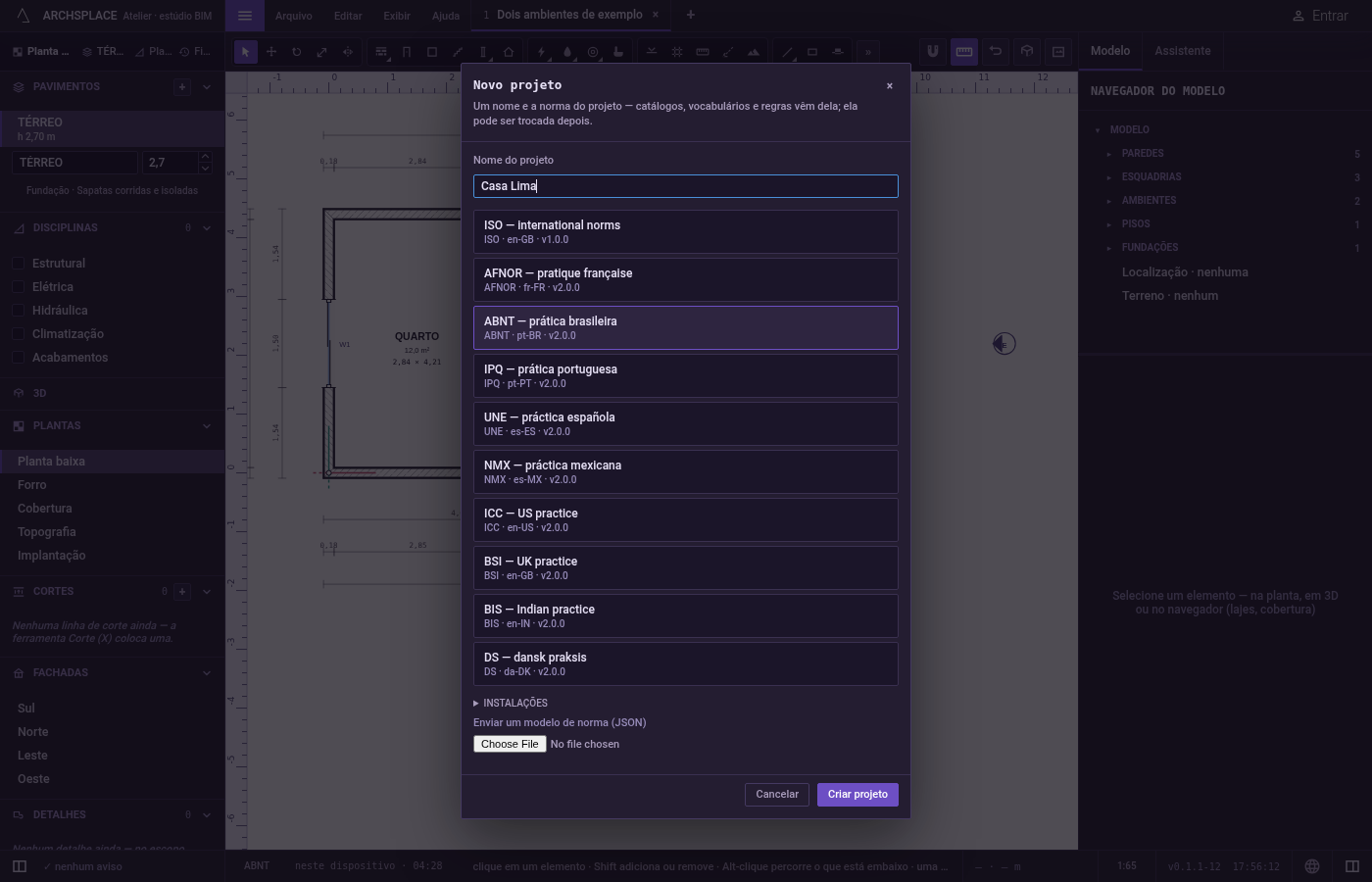

Dê o nome ao projeto. Em Nome do projeto, digite Casa Lima.

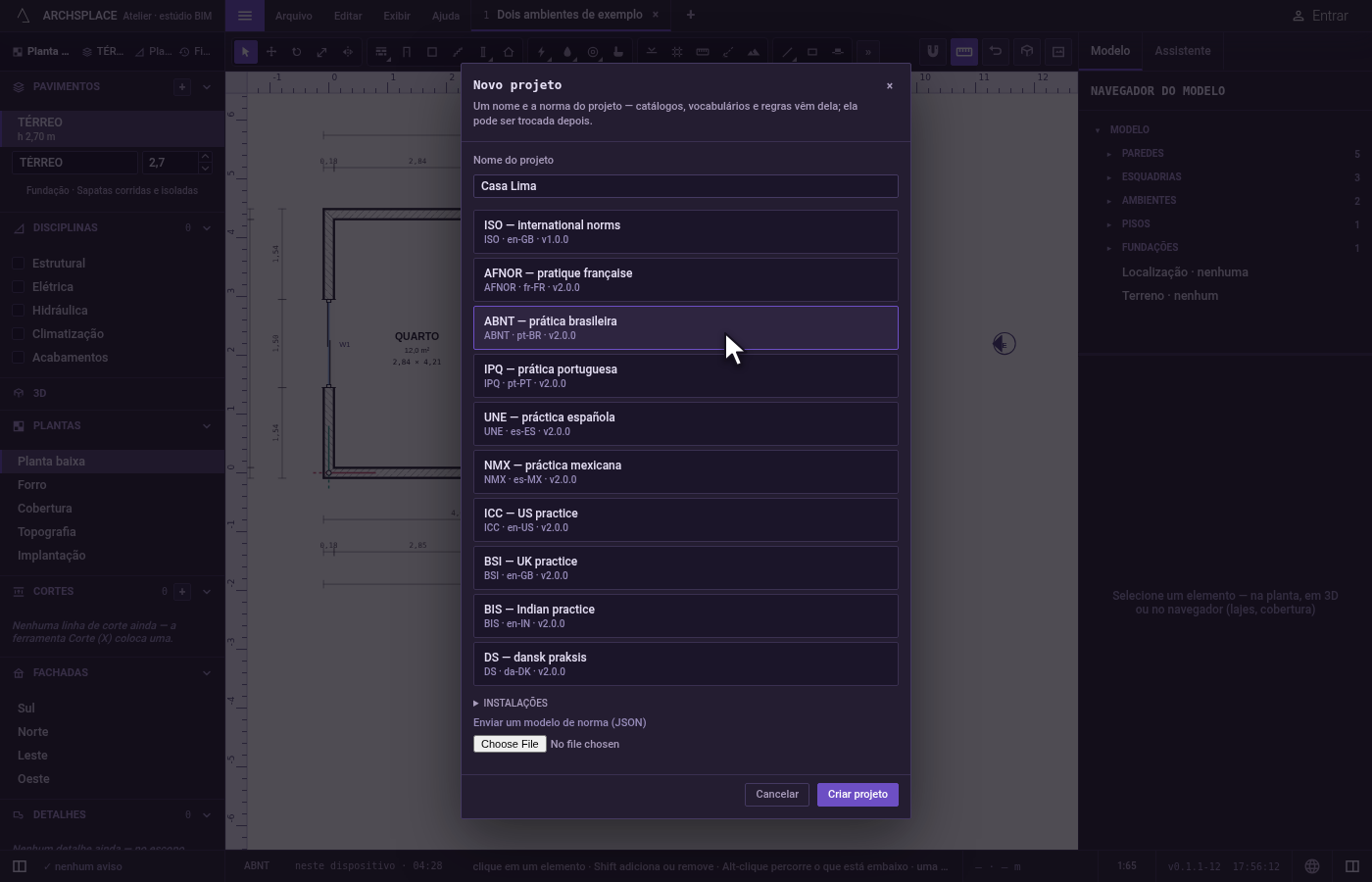

Escolha a norma. Clique no cartão ABNT. É ele que fica marcado como escolhido.

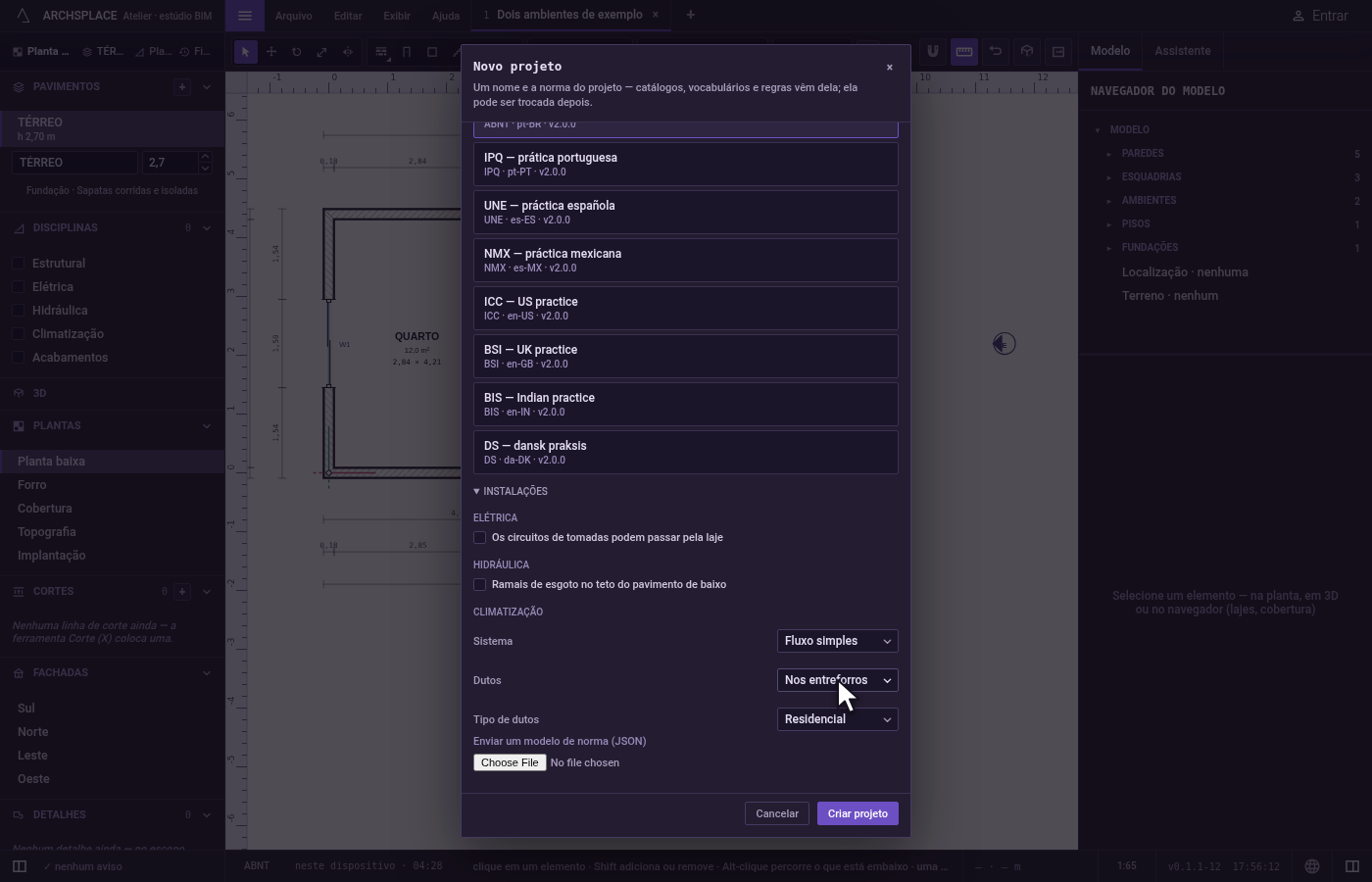

Defina as instalações. Abra Instalações e, em Climatização, escolha Nos entreforros em Dutos.

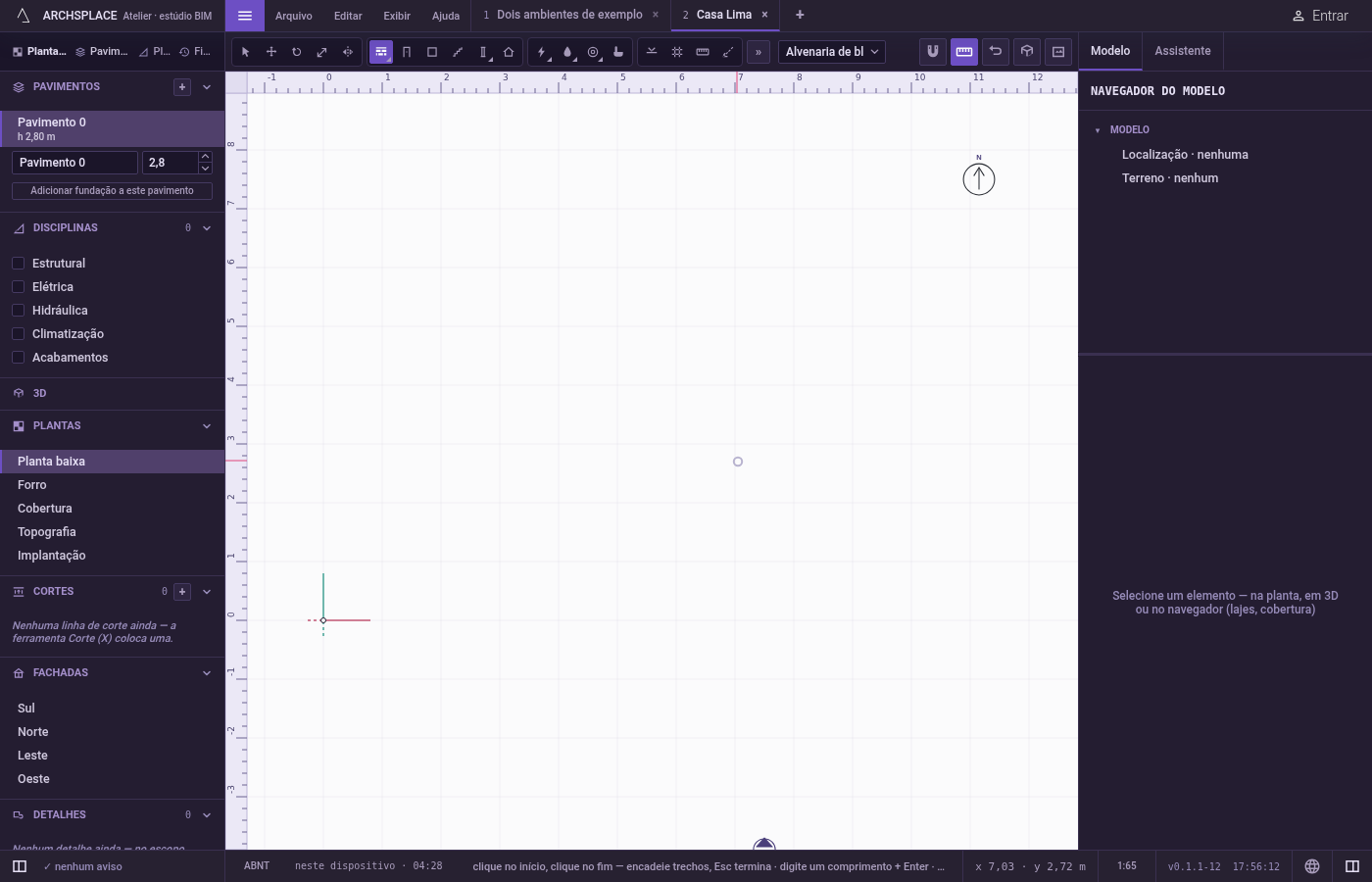

Crie o projeto. Clique em Criar projeto, ou aperte Enter no campo de nome. Uma aba nova chamada Casa Lima se abre na planta baixa do Pavimento 0, com a ferramenta Parede na mão, e a barra de status mostra ABNT.

O que é recusado

Um arquivo de modelo que não é uma norma. A janela lista o que não conseguiu ler, linha por linha, e o cartão do arquivo não é acrescentado: o projeto não pode ser criado conforme ele.
Um arquivo que não se consegue ler. A janela diz que ele não é um modelo legível, e por quê.

O que vai para o contrato

Um projeto novo é um arquivo novo da biblioteca. Depois dos cinco passos acima, ele fica assim:

standard nomeia o modelo de norma pelo id e pela version, a que o Atelier traz hoje. Uma norma da sua biblioteca ou uma enviada também é gravada inteira como standardTemplate, para que o projeto a leve aonde for. As instalações só são gravadas onde saem do padrão: electrical com floorOutlets, hydraulic com ceilingDrains, e ventilation com as três escolhas.

Veja também

Perguntas frequentes

Que modelo de norma escolho para um projeto novo?

O do país onde você vai construir: o Atelier o oferece primeiro, lido do país da sua conta quando você está conectado, ou de onde o seu navegador está. Um país sem modelo próprio começa no ISO, o internacional. Qualquer modelo pode ser escolhido no lugar, e um projeto pode trocar de modelo depois.

O que o modelo de norma muda?

Os catálogos de tipos de parede e de laje, as famílias de esquadria, os dispositivos e os padrões, as palavras dos desenhos, as regras da norma conforme as quais o modelo é verificado, as penas e o carimbo. Tudo o que você desenha é seu; o modelo de norma é de onde se parte.

Posso usar a norma do meu escritório?

Pode. Uma norma que você adotou a partir de um projeto aparece listada com as nativas, e Enviar um modelo de norma (JSON) aceita um arquivo de norma exportado do Atelier. Qualquer uma delas vai junto dentro do projeto.
