Quebrar

Quebrar tira de uma linha ou de uma curva do editor de esboço o trecho entre dois pontos, deixando uma abertura. Aperte Enter depois do primeiro ponto, e a linha é dividida ali em duas, sem nada retirado.

O que é

Quebrar abre uma falha numa linha. O ponto em que você clica primeiro na linha é o primeiro ponto da quebra; o trecho entre ele e um segundo ponto é retirado. Uma linha aberta vira duas linhas, uma de cada lado da abertura; uma quebra além de uma ponta simplesmente a encurta. Um contorno fechado vira uma linha aberta, com a abertura retirada do primeiro ponto ao segundo, no sentido em que o contorno foi desenhado. As curvas continuam curvas de verdade dos dois lados da abertura.

Apertar Enter depois do primeiro ponto quebra só nesse ponto: uma linha aberta é dividida em duas, um contorno fechado é aberto ali, e nada é retirado.

Quando usar

Para abrir um contorno onde ele deve se juntar a outra forma.
Para dividir uma linha para que as duas partes dela possam ser tratadas separadamente.
Para tirar um trecho de uma linha entre dois pontos que nenhuma outra linha marca.

Passo a passo

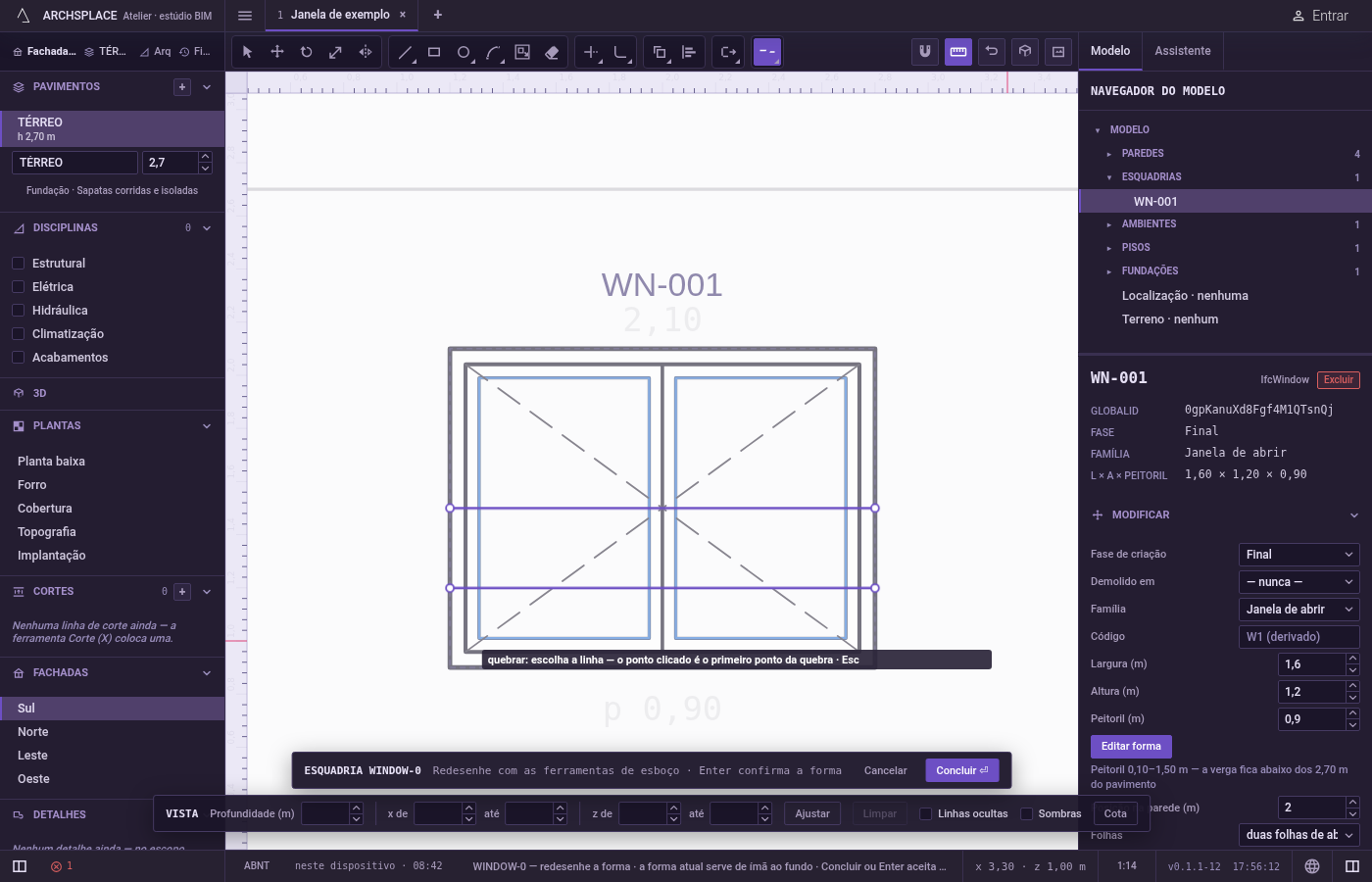

Ative Quebrar. No editor de esboço (veja em Selecionar como entrar nele), digite B e logo depois R, ou clique em Quebrar na barra do editor. A dica pede que você escolha a linha; o ponto clicado é o primeiro ponto da quebra.

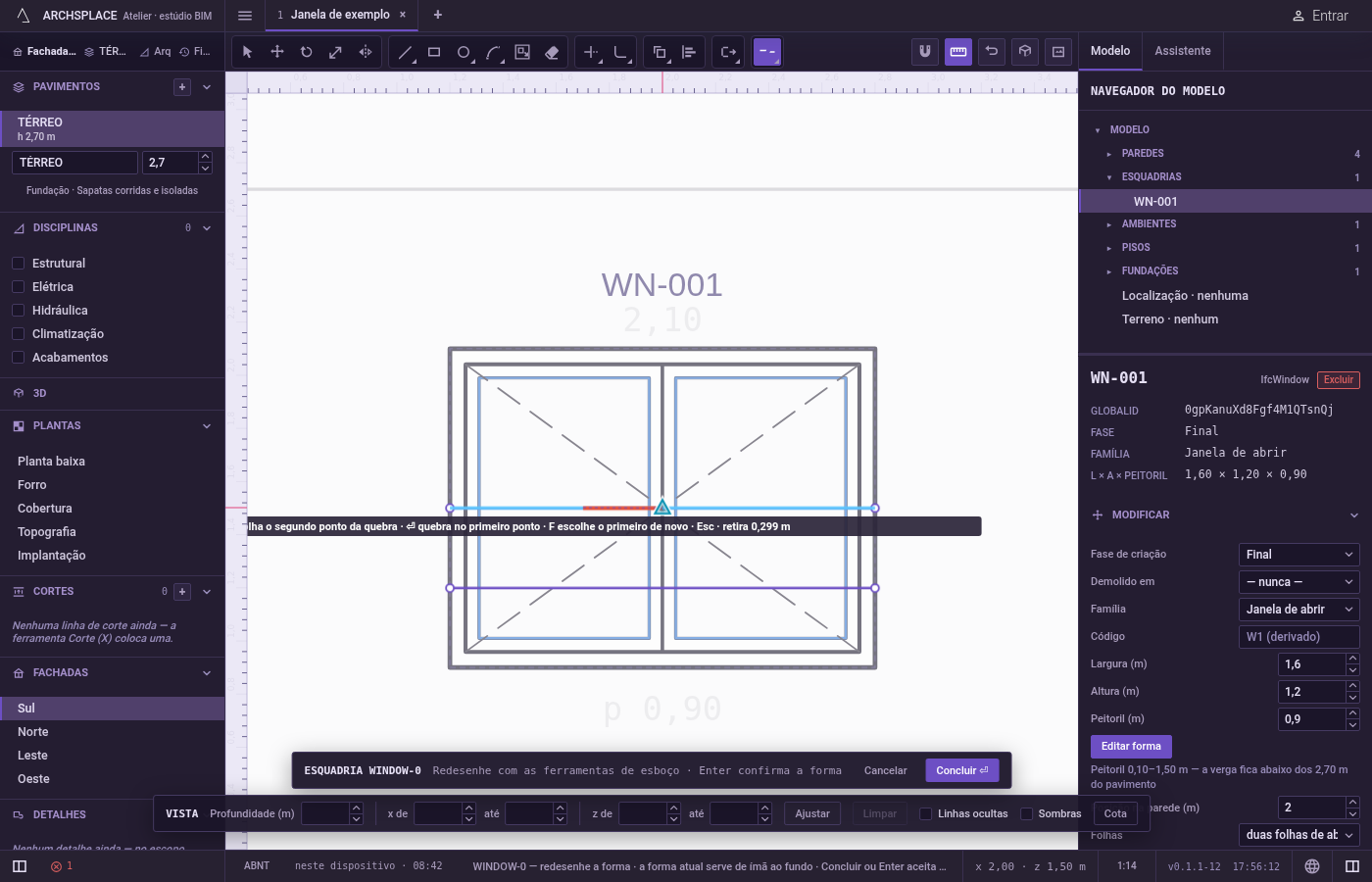

Clique na linha no primeiro ponto da quebra. Nesta escolha, Quebrar lê o cursor com exatidão, sem ímã, então o primeiro ponto fica exatamente onde você clica na linha.
Clique no segundo ponto da quebra. Ele se prende como todo ponto do editor, e você pode digitá-lo: x;y, @dx;dy a partir do primeiro ponto, ou @d<a para uma distância num ângulo. O trecho que sairia aparece em vermelho, e a dica diz o comprimento dele. Aperte F para escolher de novo o primeiro ponto, desta vez com o ímã.
Ou aperte Enter. Com só o primeiro ponto dado, Enter divide a linha ali e não retira nada.

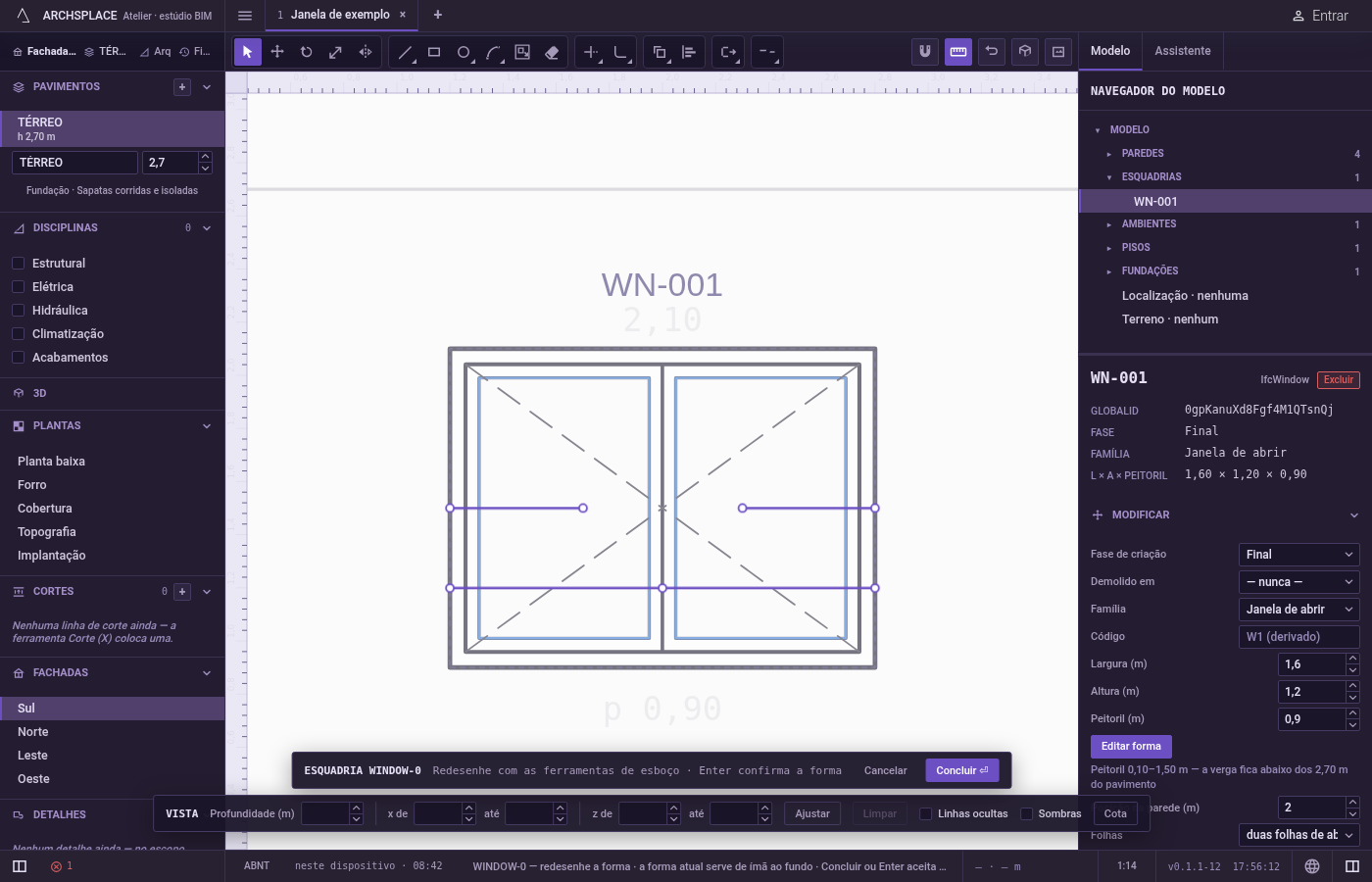

Siga em frente. Quebrar espera a próxima linha. Esc descarta a linha escolhida e depois volta para Selecionar.

O que é recusado

Um clique no vazio. A dica diz nada sob o ponteiro.
Uma quebra que não deixa nada. Quando os dois pontos não deixariam linha nenhuma, a dica diz nada para quebrar ali.
Escolher o lado num contorno fechado. O trecho retirado sempre vai do primeiro ponto ao segundo, no sentido do próprio contorno. Desfaça e inverta os pontos se sair o outro lado.
A forma em vigor. A forma esmaecida atrás do seu desenho não pode ser quebrada.

O que vai para o contrato

Nada até você apertar Concluir. Cada quebra é um passo dentro do editor, e Ctrl+Z volta por elas. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Uma abertura quer dizer que o contorno não está mais fechado ali, então Concluir só encontra um contorno se outras linhas o fecharem de novo. Uma divisão sem nada retirado não muda nada no contorno entregue.

Veja também

Perguntas frequentes

Como divido uma linha em duas sem tirar nada?

Digite B e logo depois R, clique na linha onde ela deve se dividir e aperte Enter. A linha vira duas linhas que se encontram nesse ponto.

Como abro um vão de largura exata num contorno?

Clique no contorno de um lado do vão e depois digite o segundo ponto, por exemplo @0,9;0 para 90 centímetros, e aperte Enter.

Que parte sai quando quebro um contorno fechado?

O trecho do primeiro ponto ao segundo, no sentido em que o contorno foi desenhado. Se sair o outro lado, desfaça com Ctrl+Z e dê os dois pontos na ordem inversa.
