Aparar no editor de peça

Aparar tira a parte de uma junta em que você clica, até a próxima junta ou borda da peça que a cruza de cada lado. A parte que seria tirada se acende antes do clique, uma caixa ou uma cerca apara várias partes de uma vez, e Shift a transforma em Estender.

O que é

Aparar limpa onde as juntas se cruzam. Aponte para uma parte de uma junta, e Aparar encontra as juntas (e as bordas da peça) que a cruzam de cada lado: a parte entre esses dois cruzamentos se acende em vermelho, e um clique a retira. Uma junta cruzada de um lado só perde tudo desse cruzamento até a ponta. Uma junta fechada, como um círculo ou um retângulo, precisa de dois cruzamentos, e o que sobra vira uma única junta aberta: um círculo aparado entre dois cruzamentos deixa um arco, ainda um arco de verdade.

É o mesmo Aparar dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para cortar as pontas que sobram de juntas traçadas compridas, até as juntas que elas encontram.
Para abrir uma falha numa junta entre duas outras, como num trançado ou numa espinha de peixe.
Para transformar um círculo ou um retângulo na parte que você quer, cortando-o contra outras juntas.

Passo a passo

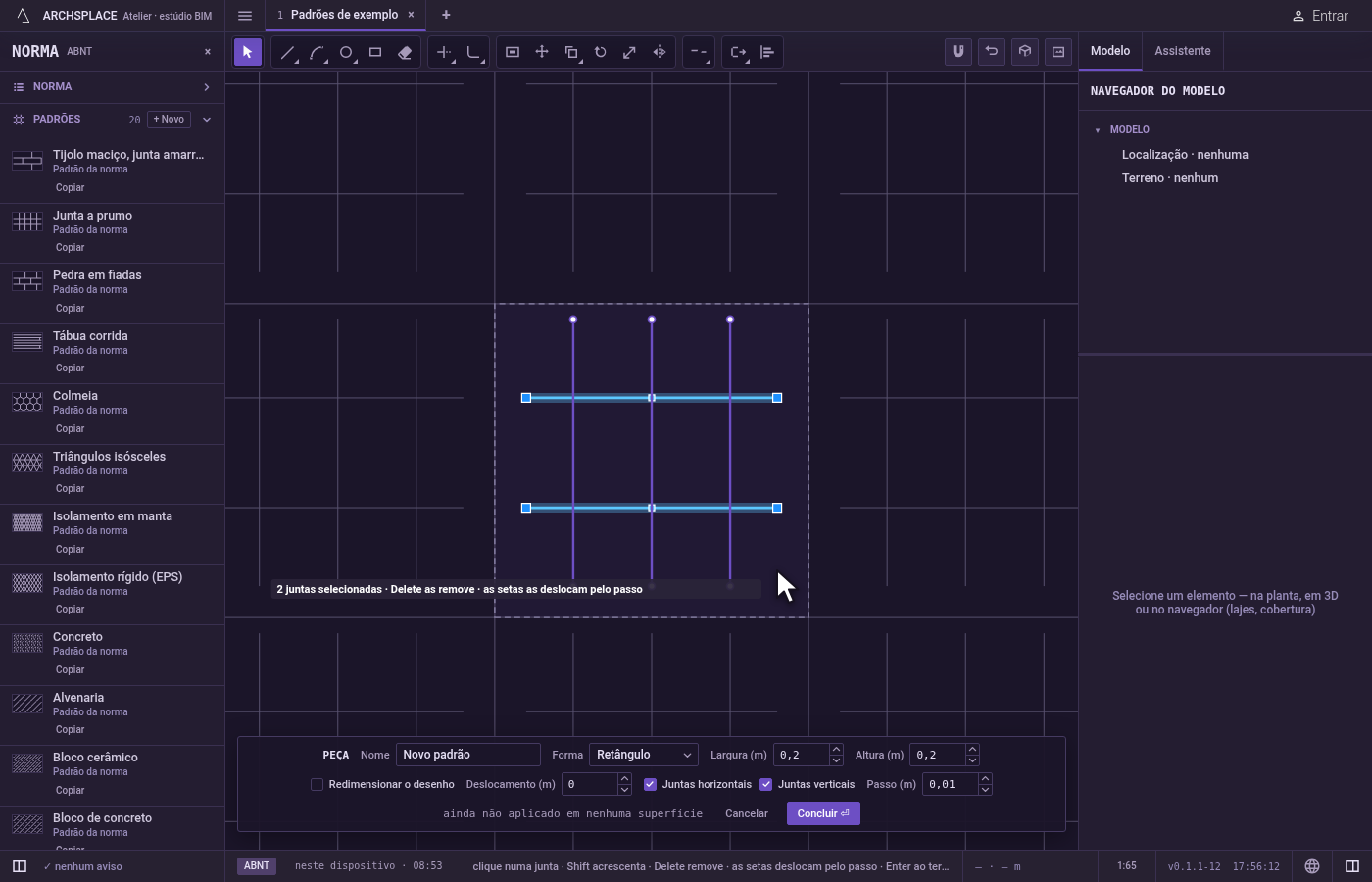

Escolha as juntas de corte, se quiser só algumas. Selecione antes as juntas que devem cortar. Sem nenhuma selecionada, todas as outras juntas e as bordas da peça cortam. Com algumas selecionadas, só elas cortam, e as bordas da peça não.

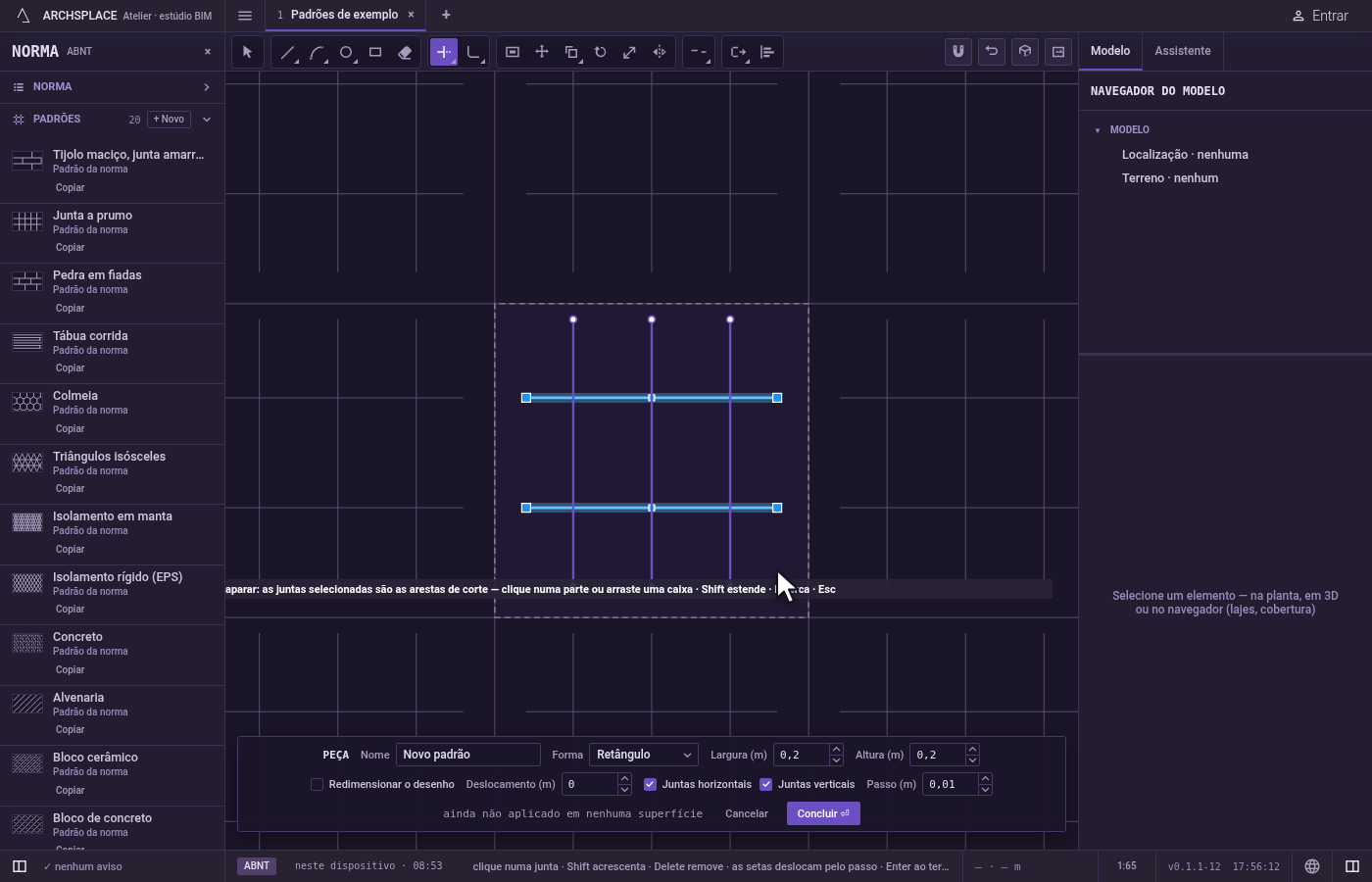

Ative a ferramenta. Aperte T (ou digite TR), ou clique em Aparar na barra. Ela divide o botão com Estender. A dica diz o que corta: as juntas selecionadas, ou tudo.

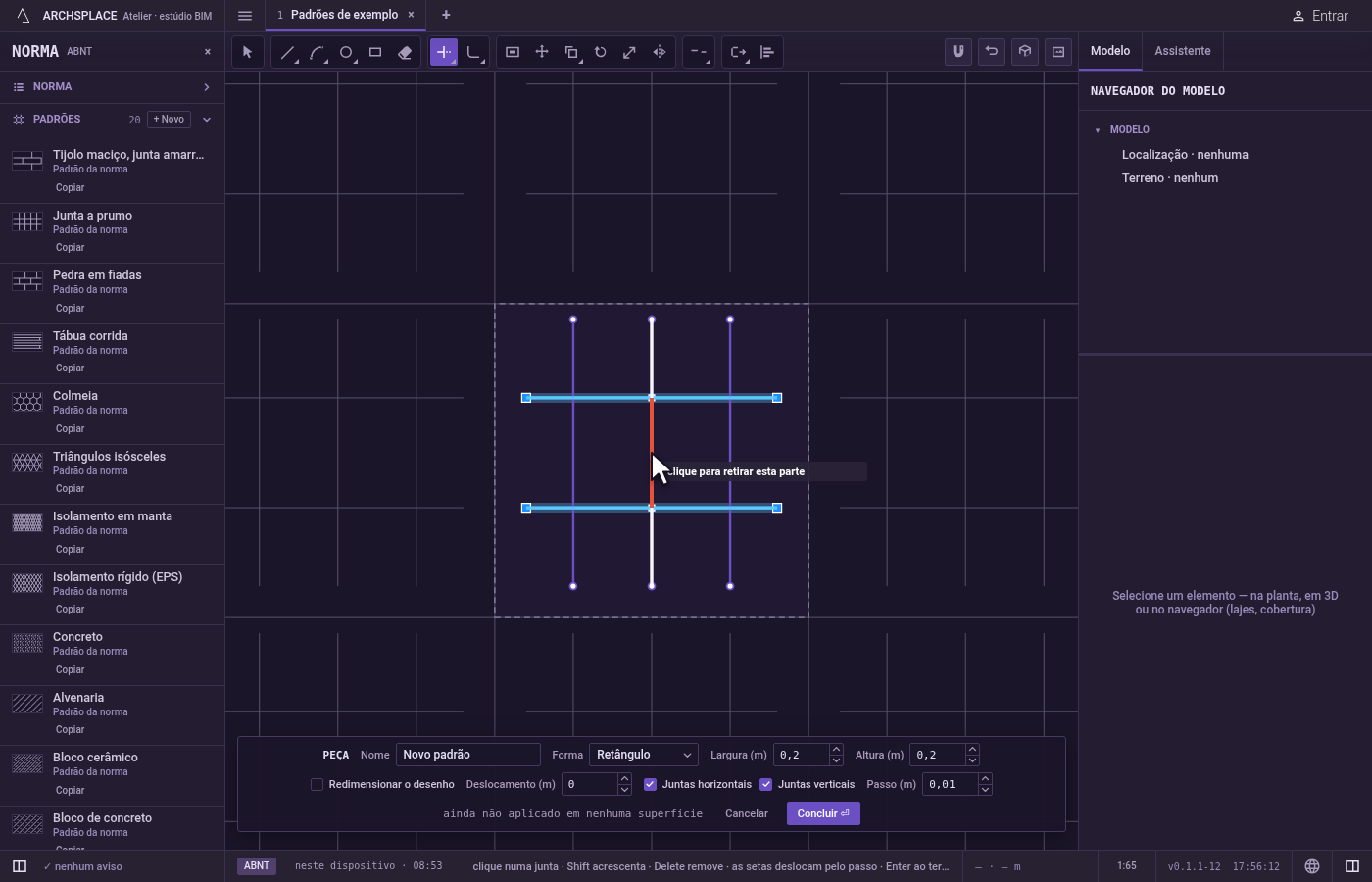

Aponte para a parte a retirar. Quando o cursor passa sobre uma junta, a parte que um clique tiraria se acende em vermelho, e a dica diz clique para retirar esta parte. Se nada puder ser retirado ali, a dica diz por quê.

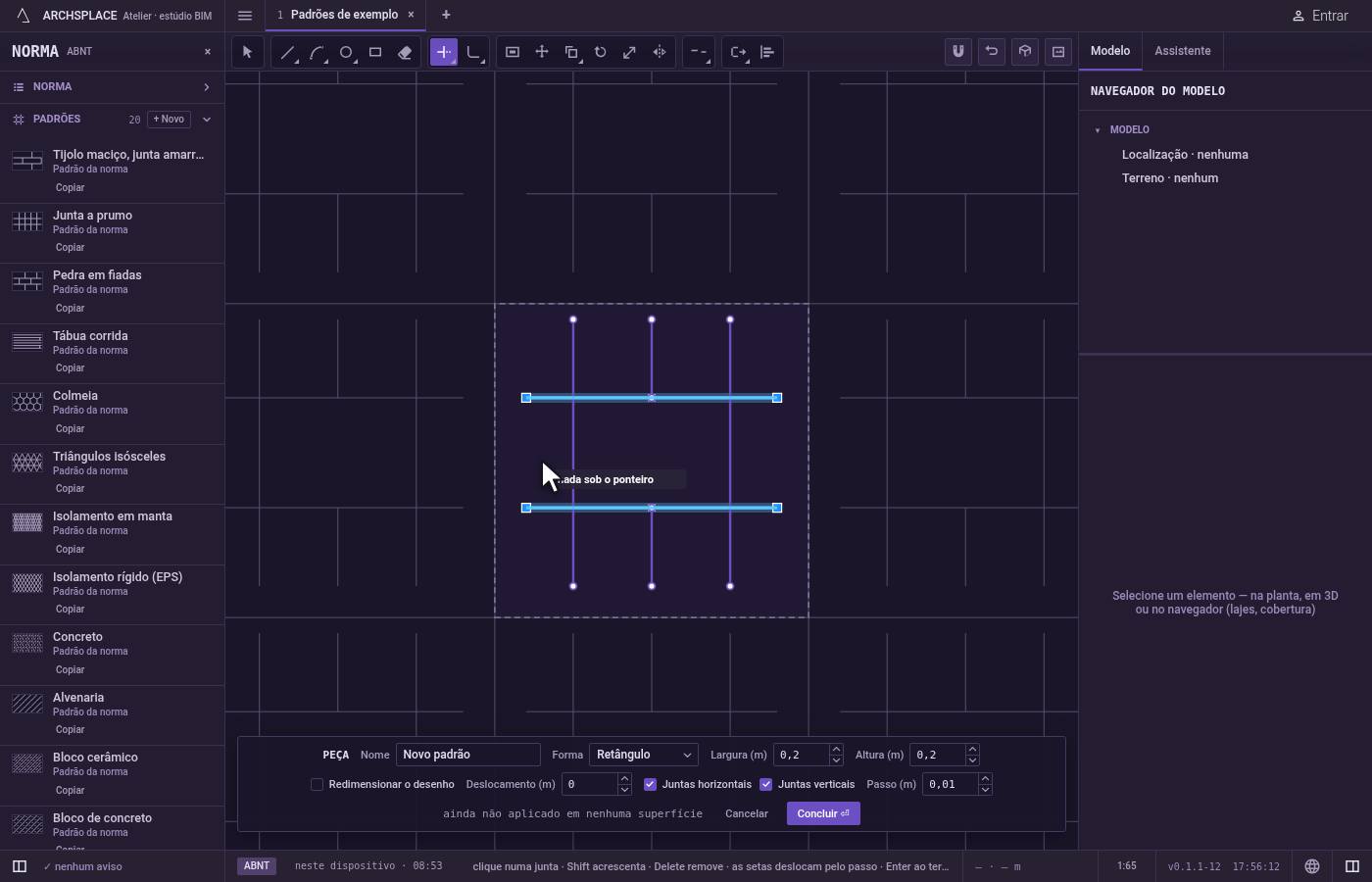

Clique. A parte some. O clique age quando você solta o botão, e as juntas de corte escolhidas continuam selecionadas para o próximo corte. Um pedaço com menos de um milímetro deixado pelo corte sai junto.

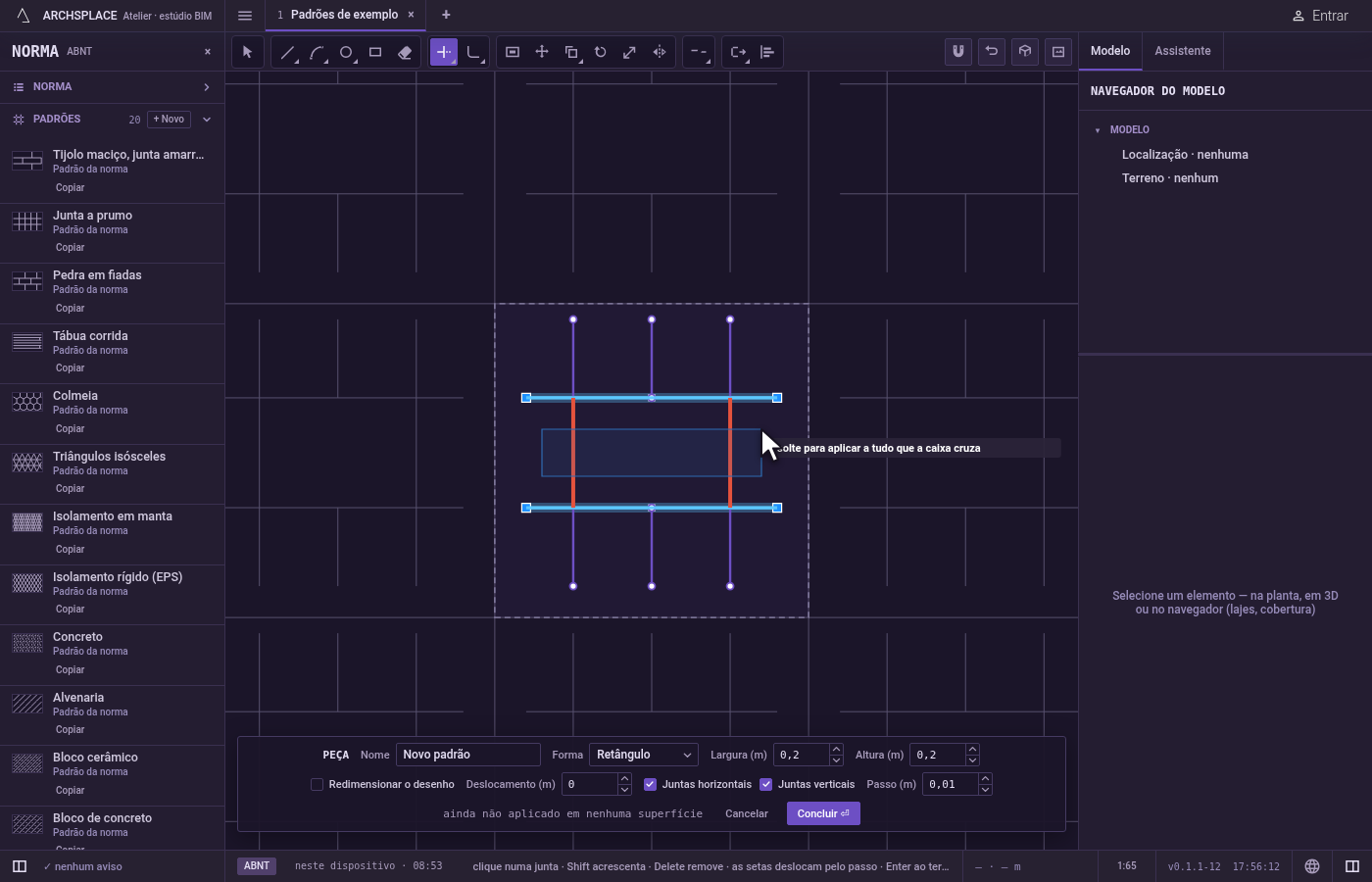

Ou apare várias partes de uma vez. Arraste uma caixa sobre as partes, em qualquer sentido: todo trecho entre duas juntas de corte que a caixa toca se acende em vermelho, e soltar retira todos. O editor então diz quantas partes foram feitas. Ou aperte F, clique nos pontos de uma cerca atravessando as juntas e aperte Enter: cada junta que a cerca cruza é aparada onde é cruzada.

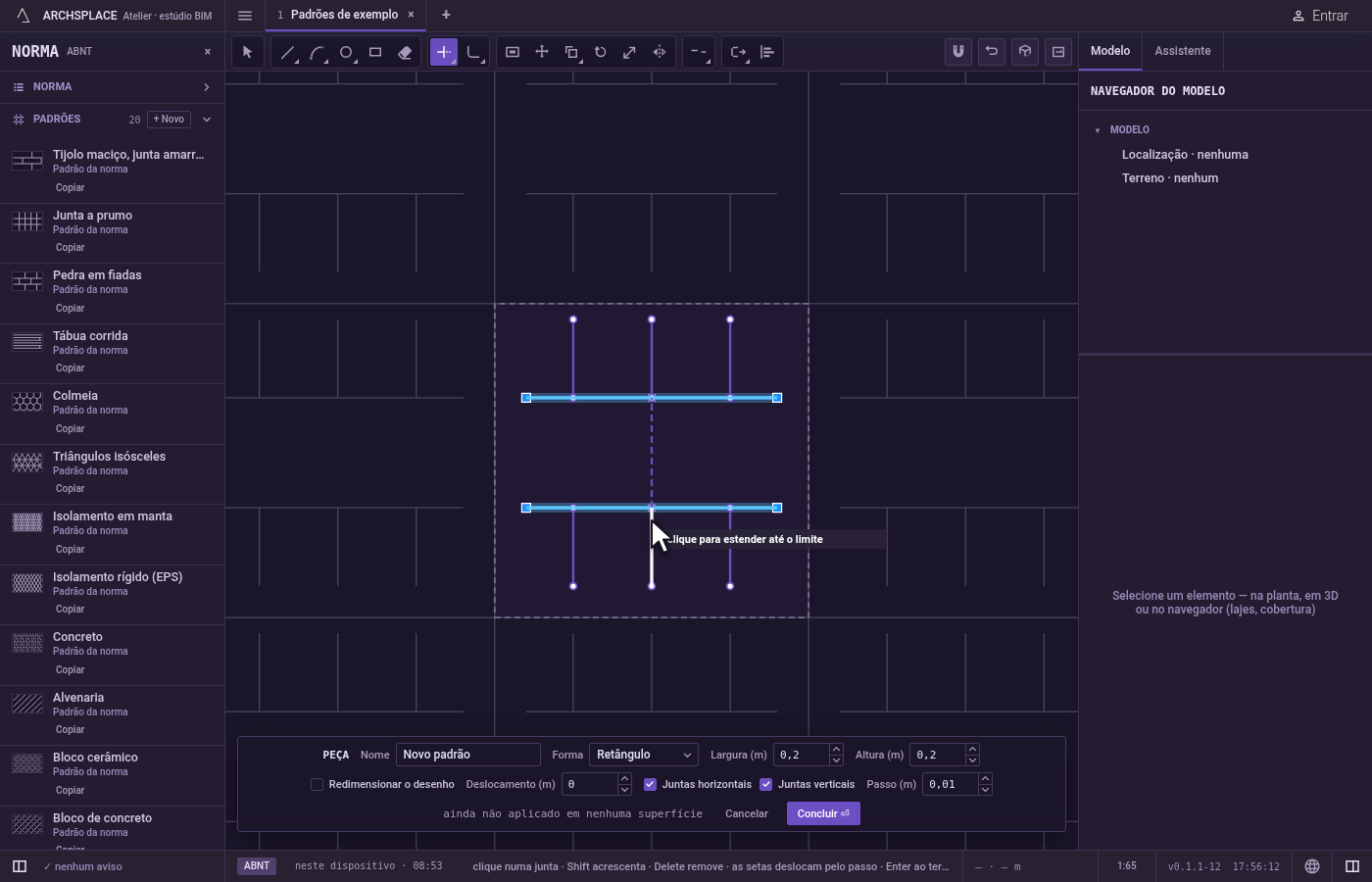

Estenda em vez de aparar. Segure Shift ao clicar, ao arrastar ou com a cerca: Aparar então faz a ponta da junta crescer até a próxima junta ou borda à frente, como faz Estender.

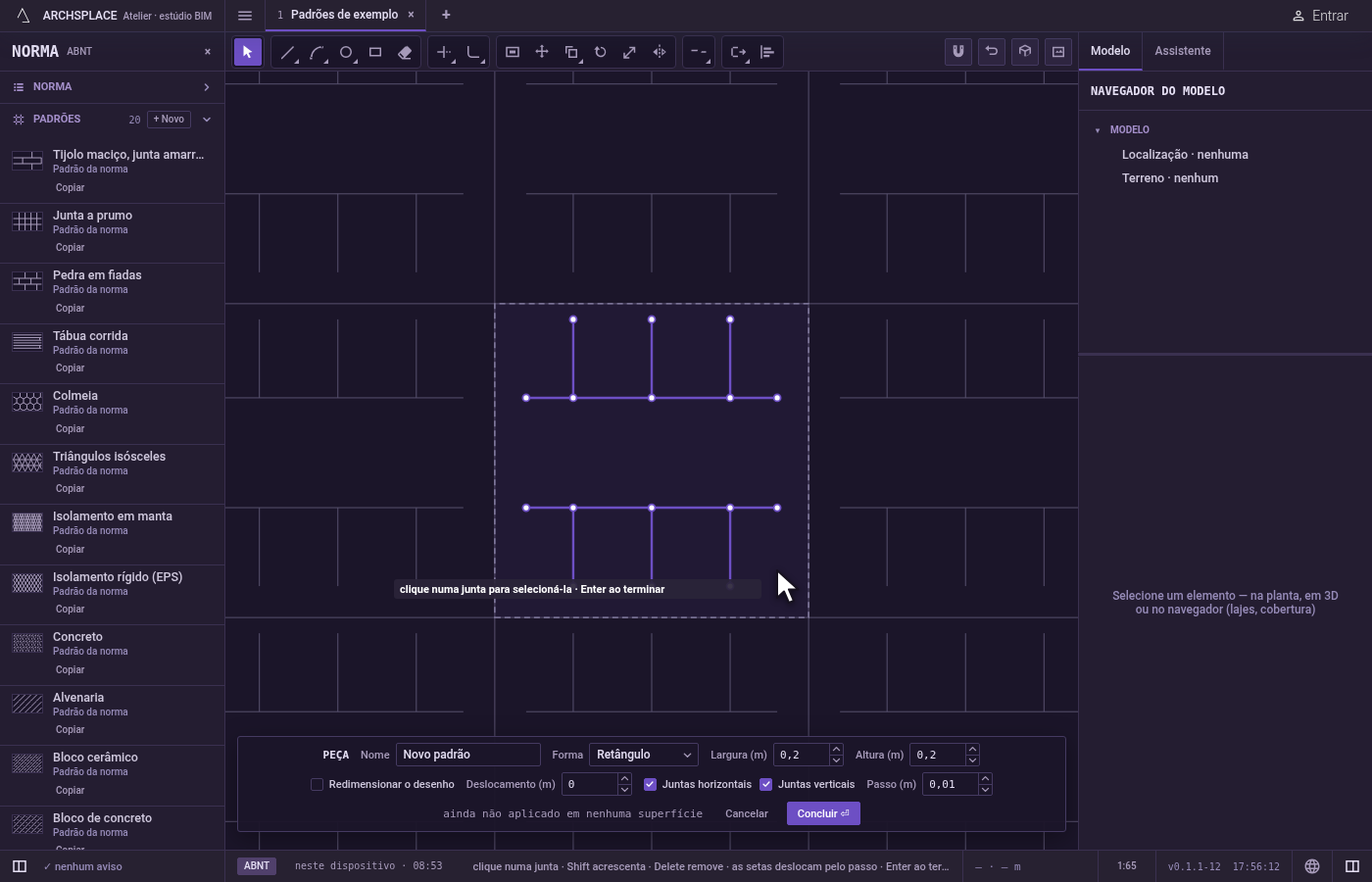

Termine. Esc sai de Aparar para Selecionar. Ctrl+Z desfaz o último corte. Aperte Concluir na barra do pé, ou Enter, para devolver a peça.

O que é recusado

Um clique no vazio. Não retira nada, e a dica diz nada sob o ponteiro.
Uma junta que nada cruza. Se nenhuma junta ou borda corta a junta clicada, nada é retirado, e a dica diz nenhuma aresta corta esta linha. Uma junta fechada cruzada uma vez só é recusada do mesmo jeito.
O canto da própria forma. Onde dois lados de uma mesma polilinha ou retângulo se encontram num canto, esse canto não conta como cruzamento.
Uma caixa ou uma cerca que não toca nada a aparar. Não muda nada, e o editor avisa.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça. Uma junta fechada aparada é gravada como a junta aberta que sobra, com os arcos mantidos como arcos. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Contra quais juntas Aparar corta?

Sem nenhuma junta selecionada, todas as outras juntas e as próprias bordas da peça cortam. Quando você seleciona algumas juntas antes de aparar, só elas cortam, e as bordas da peça deixam de cortar.

Como aparo várias partes de uma vez?

Arraste uma caixa sobre elas: toda parte entre duas juntas de corte que a caixa toca é retirada, e as partes se acendem em vermelho antes de você soltar. Você também pode apertar F e desenhar uma cerca atravessando-as.

Como estendo em vez de aparar?

Segure Shift ao clicar. Aparar então faz a ponta da junta crescer até a próxima junta ou borda à frente, como Estender.
