Troca de modelo de norma

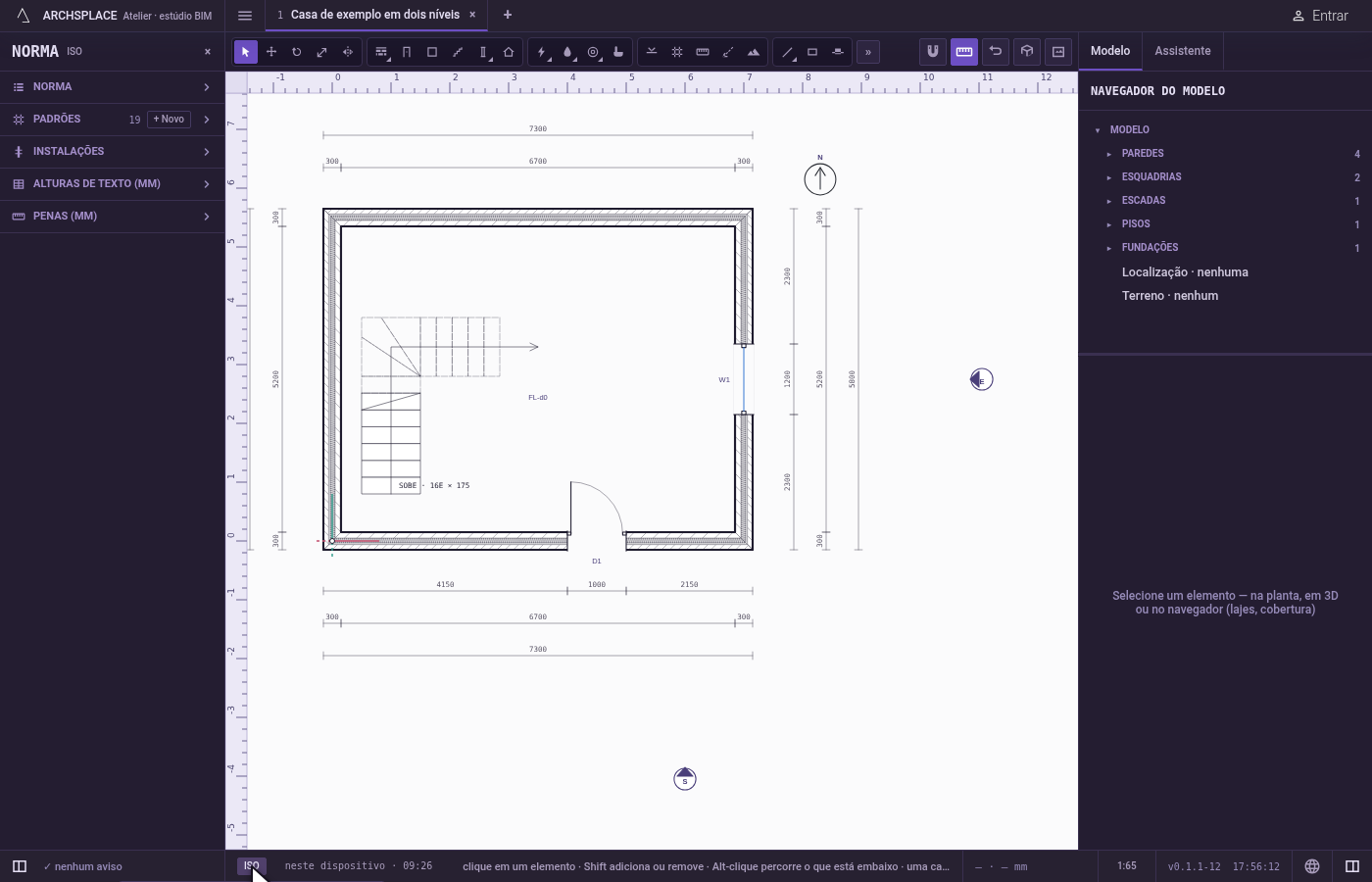

Um projeto é feito conforme um modelo de norma, a norma de desenho de um país ou a internacional, e pode trocar para outro a qualquer momento. A troca começa no painel da norma, aberto pela chave da norma na barra de status: escolha outra norma em Projetado conforme. O assistente também pode propor uma troca, e ela passa pela mesma janela.

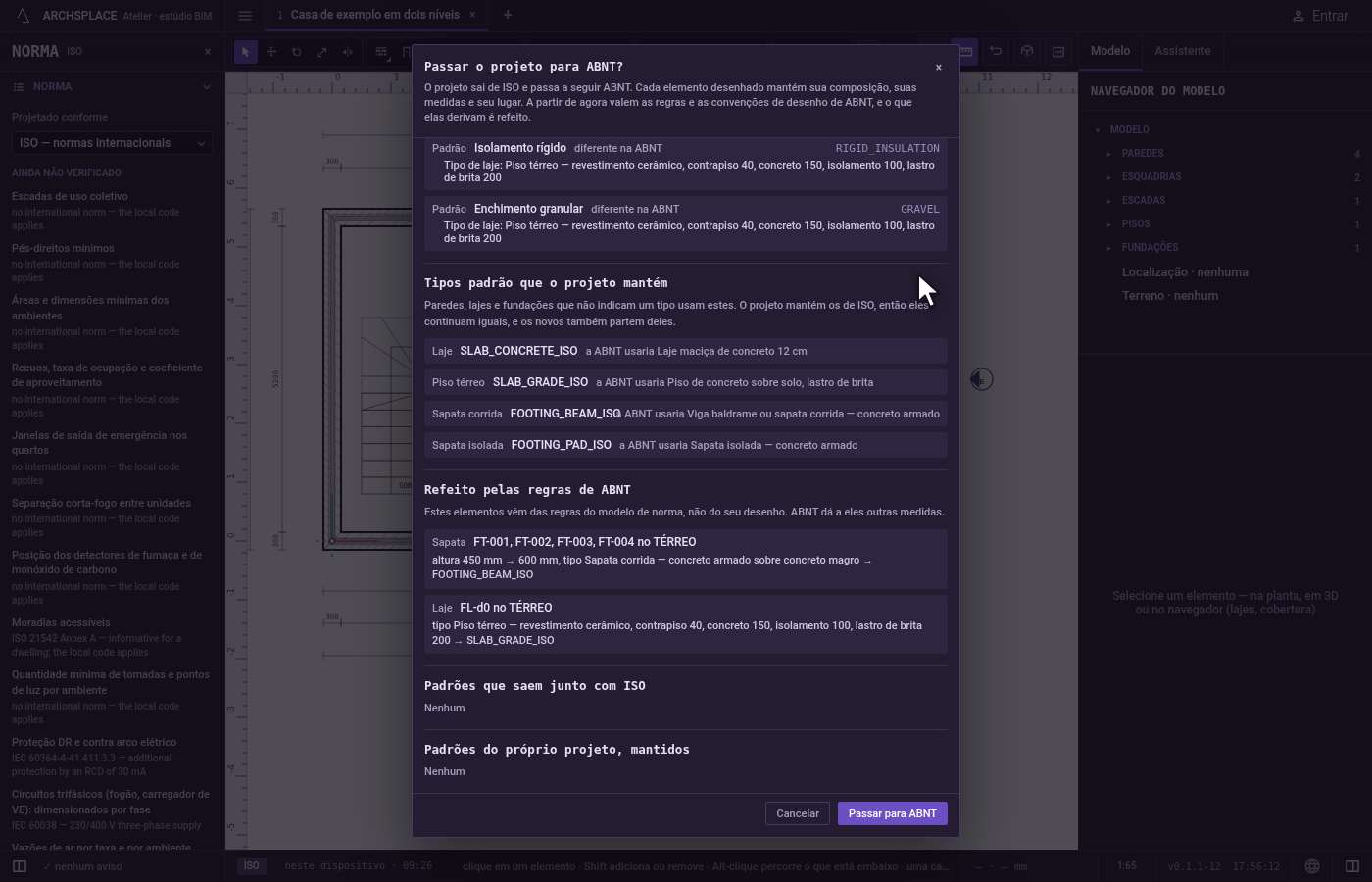

Antes de qualquer mudança, uma janela pergunta Passar o projeto para e o novo modelo. Embaixo do título, ela diz que o projeto sai do modelo antigo para o novo, que todo elemento que você desenhou mantém a composição, o tamanho e o lugar, e que as regras e as convenções de desenho do novo modelo valem daqui em diante. Depois ela lista, só onde há algo a listar:

• Mantido como do próprio projeto: cada tipo de parede, tipo de laje, família de esquadria, material, padrão, uso de ambiente, fase ou outro registro que o projeto usa e que o novo modelo não tem, ou constrói de outro jeito, marcado como não existe na ou diferente na nova norma, com os elementos que o usam. Eles mantêm a versão do modelo antigo como do próprio projeto; o que você desenhar daqui em diante usa a do novo.
• Segue o novo modelo daqui em diante: os registros que o novo modelo define de outro jeito como convenções dele, os símbolos, as hachuras e o dimensionamento, com os elementos a que se aplicam. Os pontos e os tubos mantêm a altura e o tamanho que têm.
• Tipos padrão que o projeto mantém: a parede externa, a parede interna, a laje, o piso térreo, a sapata corrida e a sapata isolada que os elementos sem tipo indicado usam. O projeto mantém os do modelo antigo, então esses elementos ficam como estão; cada linha diz o que o novo modelo usaria no lugar.
• Recusado pela nova norma: os elementos que as regras dela recusam. Eles deixam de ser gerados, ficam no arquivo e voltam assim que atendem à regra.
• Refeito pelas regras do novo modelo: o que vem das regras e não do seu desenho, como a altura do espelho de uma escada, a espessura de uma laje ou a largura e a altura de uma sapata, cada um com o valor antes e depois.
• Os padrões que saem junto com o modelo antigo, e os padrões do próprio projeto, mantidos.

Quando nada se perde, a janela diz isso numa linha: tudo o que o projeto usa é igual no novo modelo.

Passar para e o novo modelo aplica a troca; Cancelar não muda nada.

• Para um projeto começado no modelo internacional, que agora vai ser construído num país com modelo próprio.
• Para um projeto levado para outro país, a ser desenhado conforme a prática dele.
• Para conferir o que um projeto viraria conforme outra norma, antes de decidir.

Uma única mudança. standard nomeia o novo modelo; uma norma da sua biblioteca também é embutida como standardTemplate. Cada registro mantido como do próprio projeto é gravado nos catálogos do próprio projeto (wallTypes, slabTypes, patterns, openingFamilies, deviceKinds, fixtureKinds, pipeSystems), marcado com o modelo de onde veio. Um tipo que o novo modelo constrói de outro jeito é copiado com um novo id, que acrescenta a chave do modelo antigo, e os elementos que o usam passam a apontar para a cópia. Os tipos padrão mantidos são gravados como defaults do próprio projeto, e as palavras que o novo modelo não tem entram em vocabularies do projeto. Nada do que você desenhou se move nem muda de tamanho.
