Boca de ar

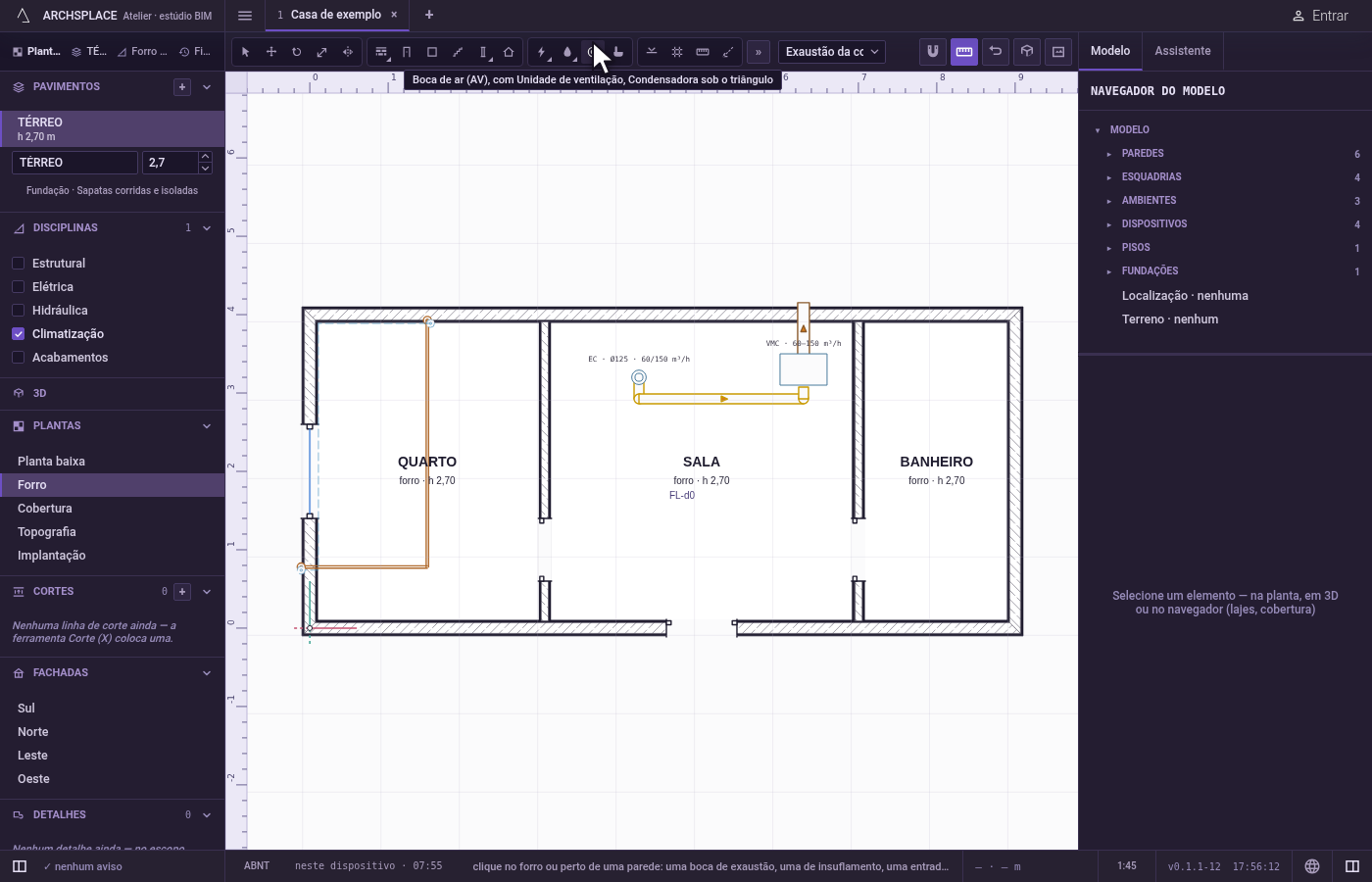

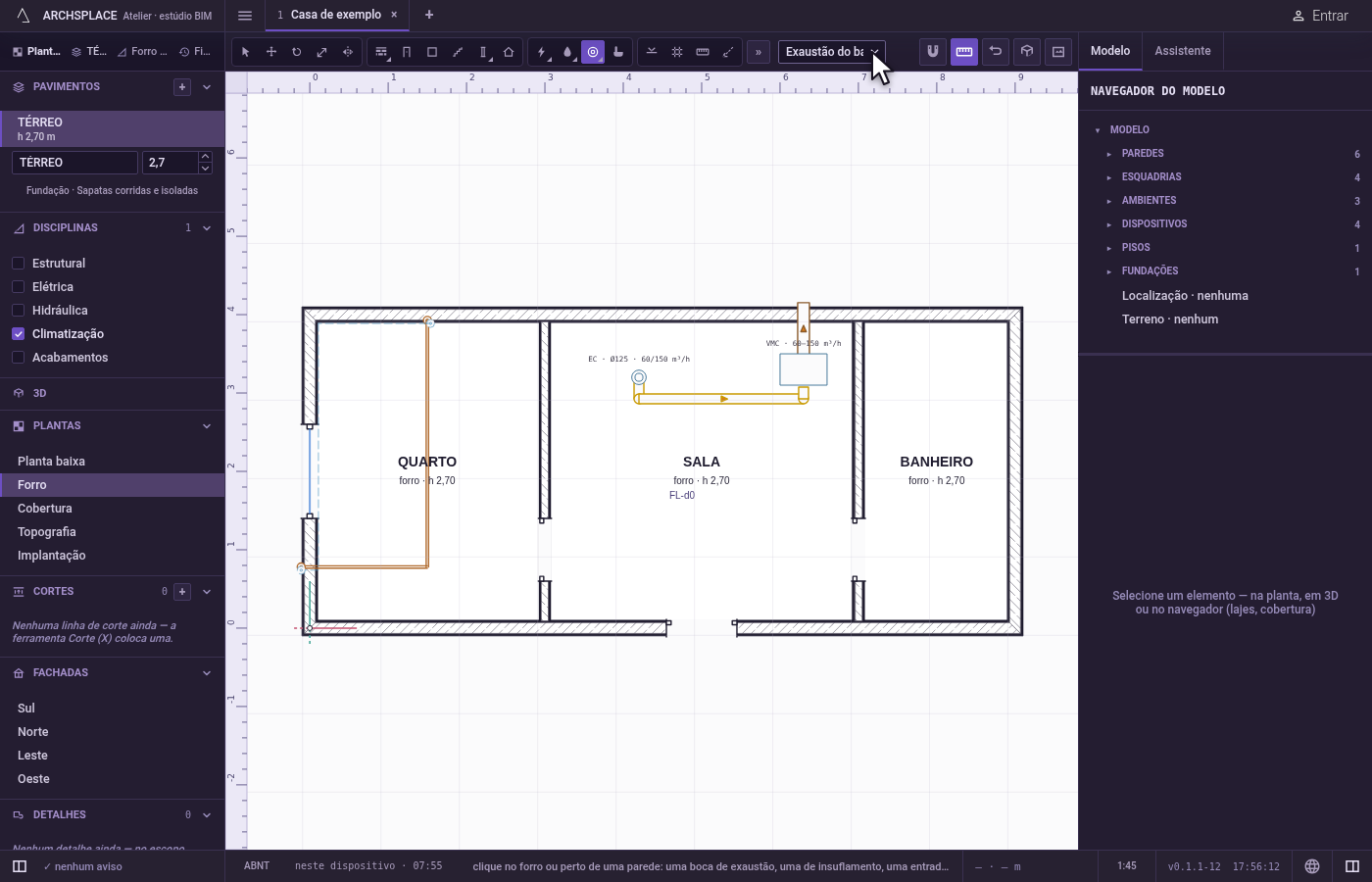

Boca de ar coloca os pontos por onde o ar entra e sai. A lista ao lado das ferramentas oferece os tipos do seu modelo de norma; num projeto com a norma brasileira, por exemplo, exaustão da cozinha, do banheiro, do lavabo e da área de serviço, insuflamento da sala e do dormitório, entrada de ar na esquadria, exaustor de parede, coifa, pontos de split de 9.000 e 12.000 BTU/h, ponto de cassete de 18.000 BTU/h, difusor de insuflamento e grelha de retorno.

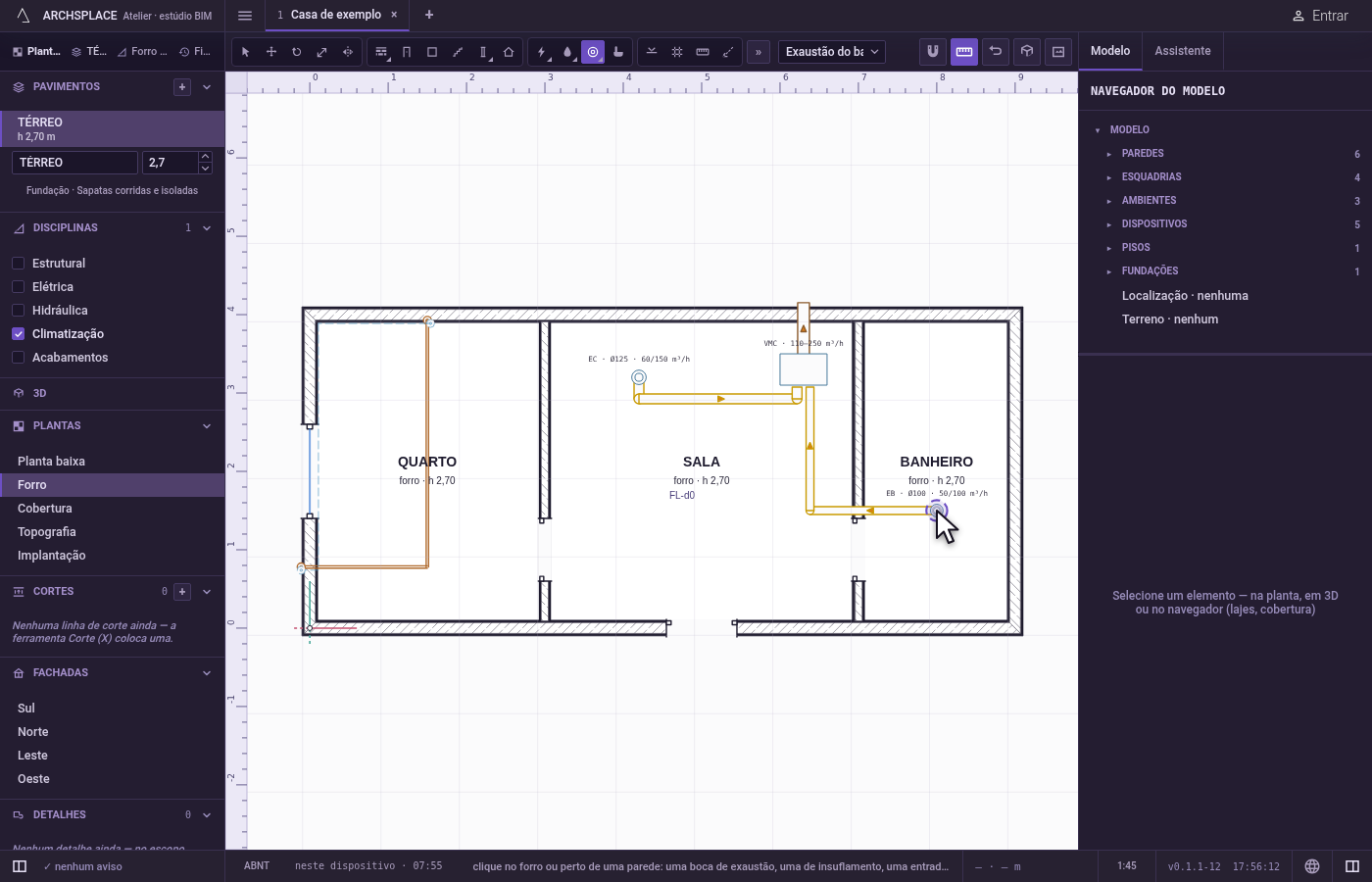

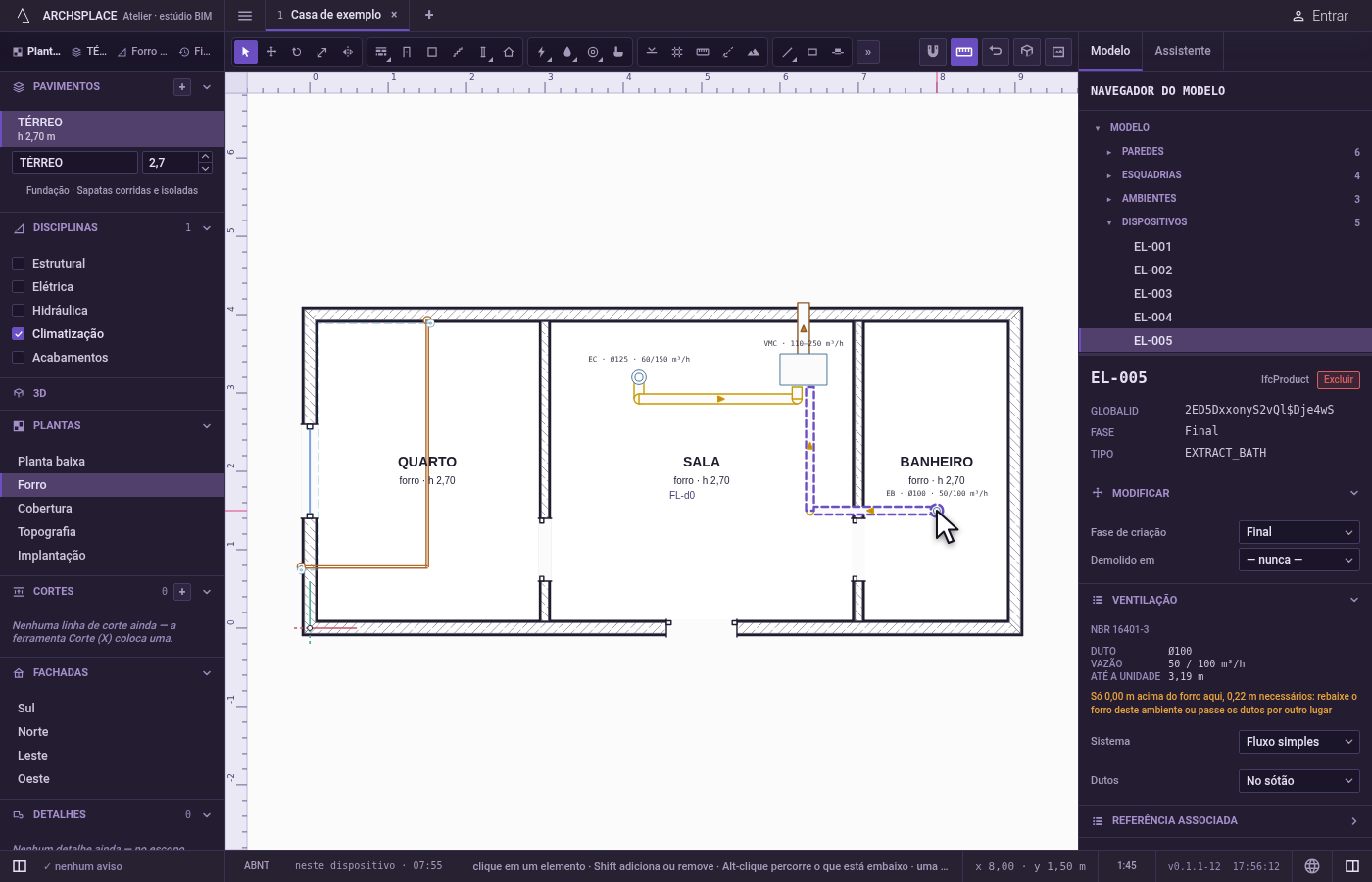

Cada tipo diz onde fica. As grelhas e os difusores ficam no forro ou no alto de uma parede, conforme o clique; a entrada de ar, o exaustor, a coifa e o split de parede ficam numa parede; o cassete fica no forro. Os dutos vêm sozinhos: num sistema de fluxo simples, cada exaustão é ligada por duto à unidade de ventilação; num sistema de duplo fluxo, cada insuflamento também, cada boca pelo próprio duto, subindo para o forro dela, atravessando o forro até um shaft e subindo até a unidade. Cada evaporadora do ar-condicionado é atendida pela condensadora mais próxima, com o próprio par de linhas frigoríficas e o próprio dreno. Nada disso é guardado: mova um ponto e o duto ou a linha dele é lançado de novo. Tudo aparece com a sobreposição Climatização e na planta de forro.

• Para colocar as exaustões da cozinha, dos banheiros e da área de serviço, e os insuflamentos dos ambientes de estar.
• Para acrescentar uma coifa ou um exaustor de banheiro numa parede.
• Para colocar as evaporadoras de um sistema split.

Um registro novo de dispositivo no fim da lista de dispositivos do projeto, num único passo que um único desfazer anula: o tipo e, conforme o caso, a parede, a distância ao longo dela e a face, ou o ambiente e o ponto, com a fase em que a vista desenha. Os dutos, as linhas, os shafts, as vazões e as conexões nunca são gravados: eles são calculados cada vez que o projeto é gerado.
