Cota
Cota coloca uma linha de cota na planta em três cliques: os dois pontos que ela mede e depois onde a linha fica. O valor é sempre medido a partir dos pontos, nunca digitado.
O que é
Cota acrescenta uma cota sua à planta, além das que a planta desenha sozinha. Ela mede a distância em linha reta entre dois pontos, ao longo da linha entre eles, e a linha de cota fica à distância deles que você indica com o terceiro clique. O valor é medido, nunca digitado: ele lê os pontos como estão, nas unidades do projeto.
A planta já cota sozinha as fachadas e as esquadrias. Use esta ferramenta para o que você quiser mostrar além disso.
Quando usar
- Para mostrar um vão livre, a largura de um ambiente ou a distância entre dois elementos que as cotas automáticas não mostram.
- Para cotar algo inclinado, ao longo da linha que é medida.
Passo a passo

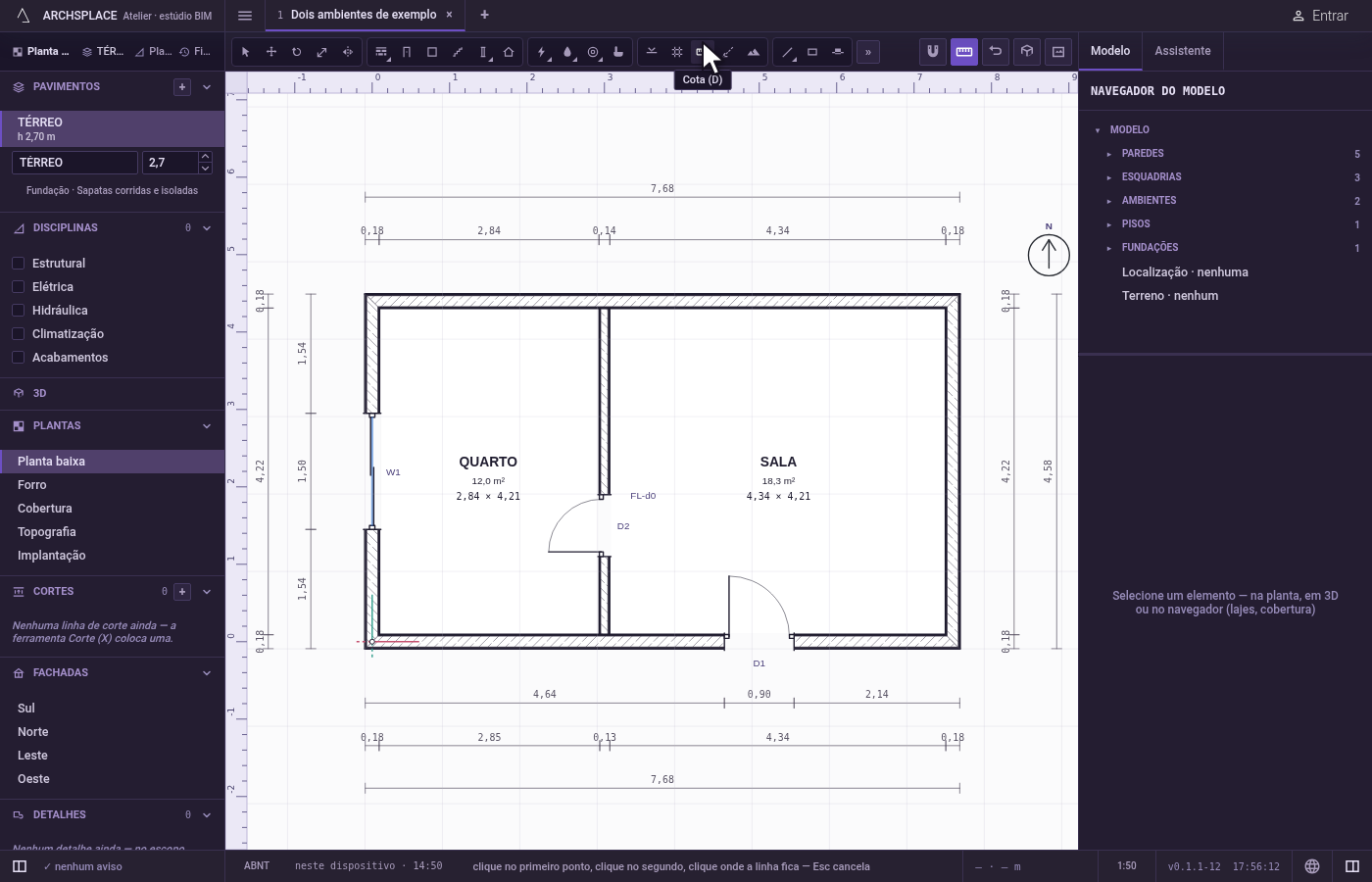

Ative a ferramenta. Aperte
Dou clique no botão Cota. A barra de status pede um clique no primeiro ponto, no segundo e depois onde a linha fica, e diz que Esc cancela.
Clique no primeiro ponto. O ímã prende o clique no canto de uma parede, num ponto médio, no batente de uma esquadria ou em outro ponto ao alcance, então a cota mede exatamente esse ponto.

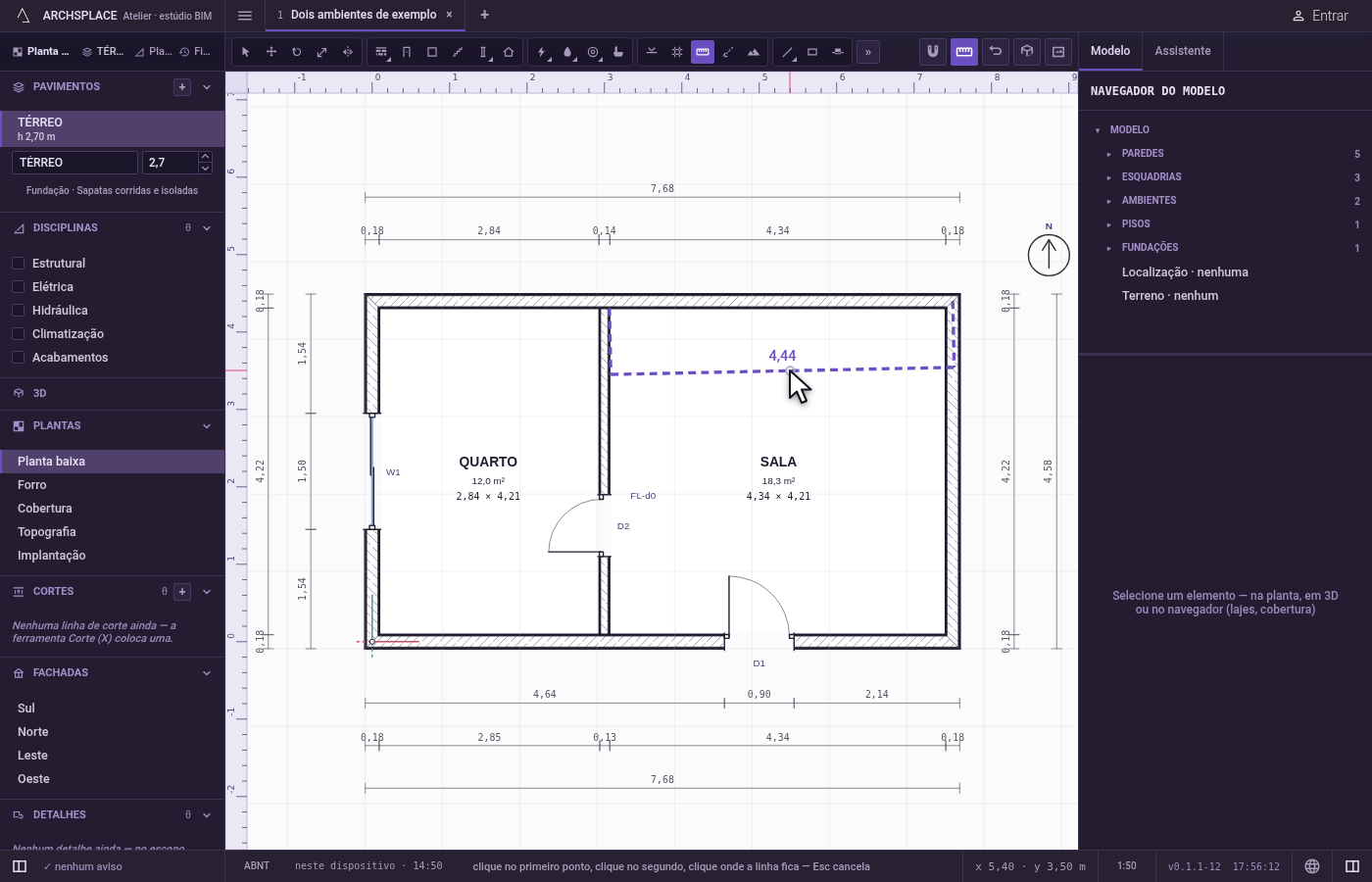

Clique no segundo ponto. Os dois pontos precisam estar mais afastados que o alcance do ímã.

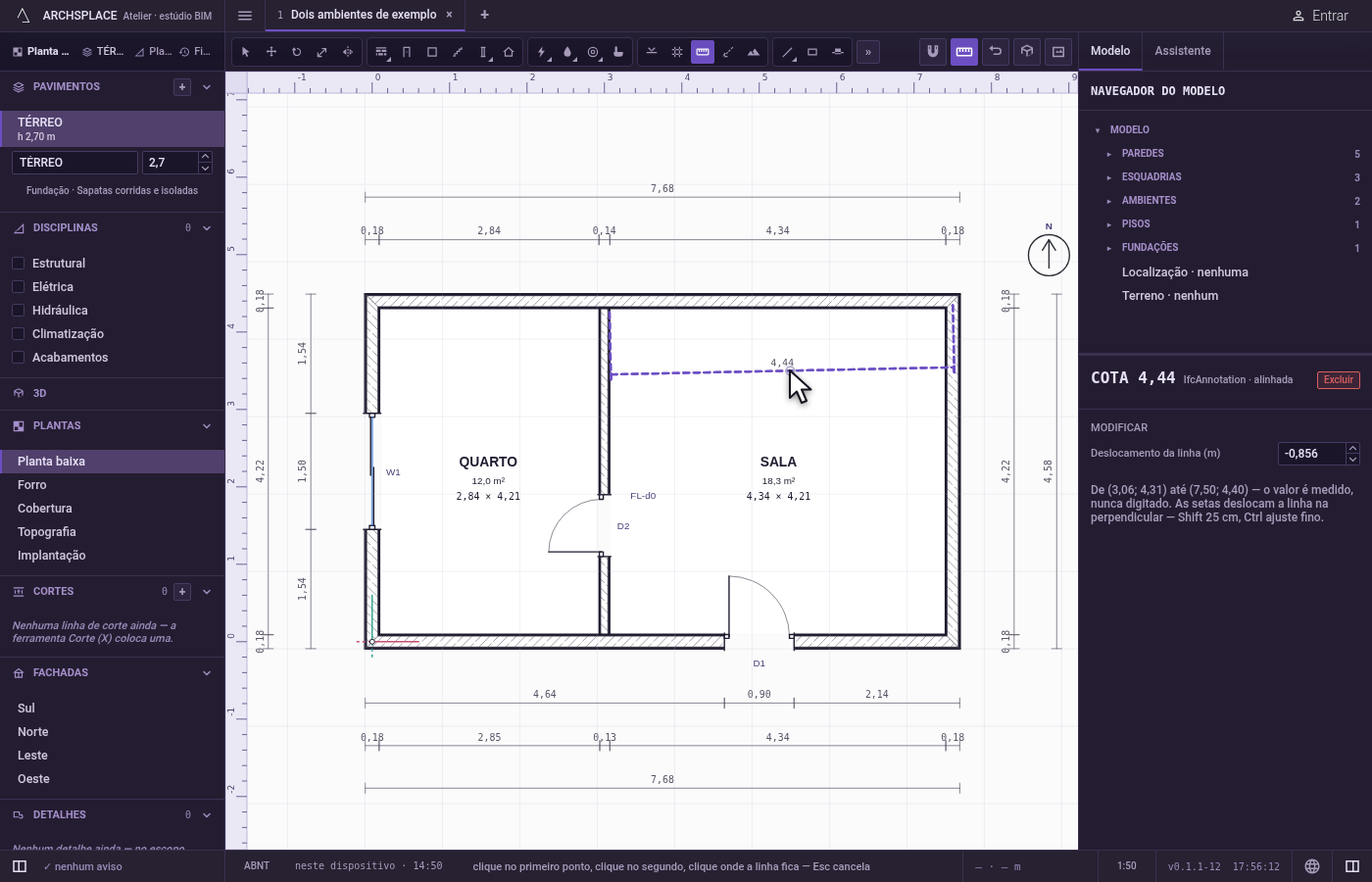

Clique onde a linha fica. A cota acompanha o cursor, com as linhas de chamada e o valor à mostra, à distância dos dois pontos em que o cursor está. Clique para colocá-la. A cota fica selecionada e o painel dela abre no afastamento; a ferramenta continua na mão para a próxima.
O que é recusado
- Um valor digitado. A cota não tem valor próprio para digitar.
- Dois pontos num só. Um segundo clique dentro do alcance do ímã em torno do primeiro é ignorado.
- Mover os pontos dela. Mover e Copiar recusam uma cota: ela mede dois pontos. Deslize a linha com as setas do teclado ou pelo painel, ou exclua a cota e coloque outra.
O que vai para o contrato
Um registro novo no fim da lista de cotas do projeto, num único passo que um único desfazer anula: o pavimento, os dois pontos ao milímetro e o afastamento da linha em relação a eles, com sinal. O valor nunca é gravado: ele é medido cada vez que a planta é desenhada.
Conceitos
Perguntas frequentes
Posso digitar o valor de uma cota?
Não. A cota mede os dois pontos em que foi colocada, então sempre diz a verdade. Para mudar o número, mova o que ela mede.
Como afasto a linha de cota da parede?
Selecione a cota: digite o Deslocamento da linha no painel, ou deslize a linha com as setas do teclado (Shift em passos de 25 cm, Ctrl em passos mais finos).
