Disciplinas
Sobreposições
Uma sobreposição põe uma disciplina sobre a planta em que você está: Estrutural, Elétrica, Hidráulica, Climatização ou Acabamentos, quantas quiser ao mesmo tempo. Elas se ligam na lista Disciplinas da barra lateral, e a planta por baixo nunca muda.
O que é
Um desenho tem uma base, o corte da planta, e qualquer conjunto de sobreposições por cima dela. Uma sobreposição é uma disciplina: ela acrescenta o que essa disciplina desenha sem mudar o corte por baixo. São cinco:
- Estrutural: os eixos com as cotas deles, os pilares, as vigas acima, o madeiramento dos telhados e, no pavimento mais baixo, as sapatas.
- Elétrica: os dispositivos e, assim que existe um quadro de distribuição, os caminhos dos circuitos dele.
- Hidráulica: os aparelhos sanitários, os pontos hidráulicos, os tubos e as prumadas.
- Climatização: a ventilação e o ar-condicionado, com as bocas de ar, as unidades, os dutos e as linhas.
- Acabamentos: as cores dos ambientes e todo padrão aplicado num piso ou num forro, no tamanho real.
As sobreposições funcionam em todas as plantas de um pavimento (veja Plantas de um pavimento), e também em cortes e fachadas. O título no papel as cita depois da planta, como "TÉRREO · Planta baixa + Estrutural".
Quando usar
- Para conferir a estrutura com a arquitetura na planta baixa.
- Para compatibilizar duas instalações mostrando-as juntas.
- Para paginar o piso com a sobreposição Acabamentos.
Passo a passo

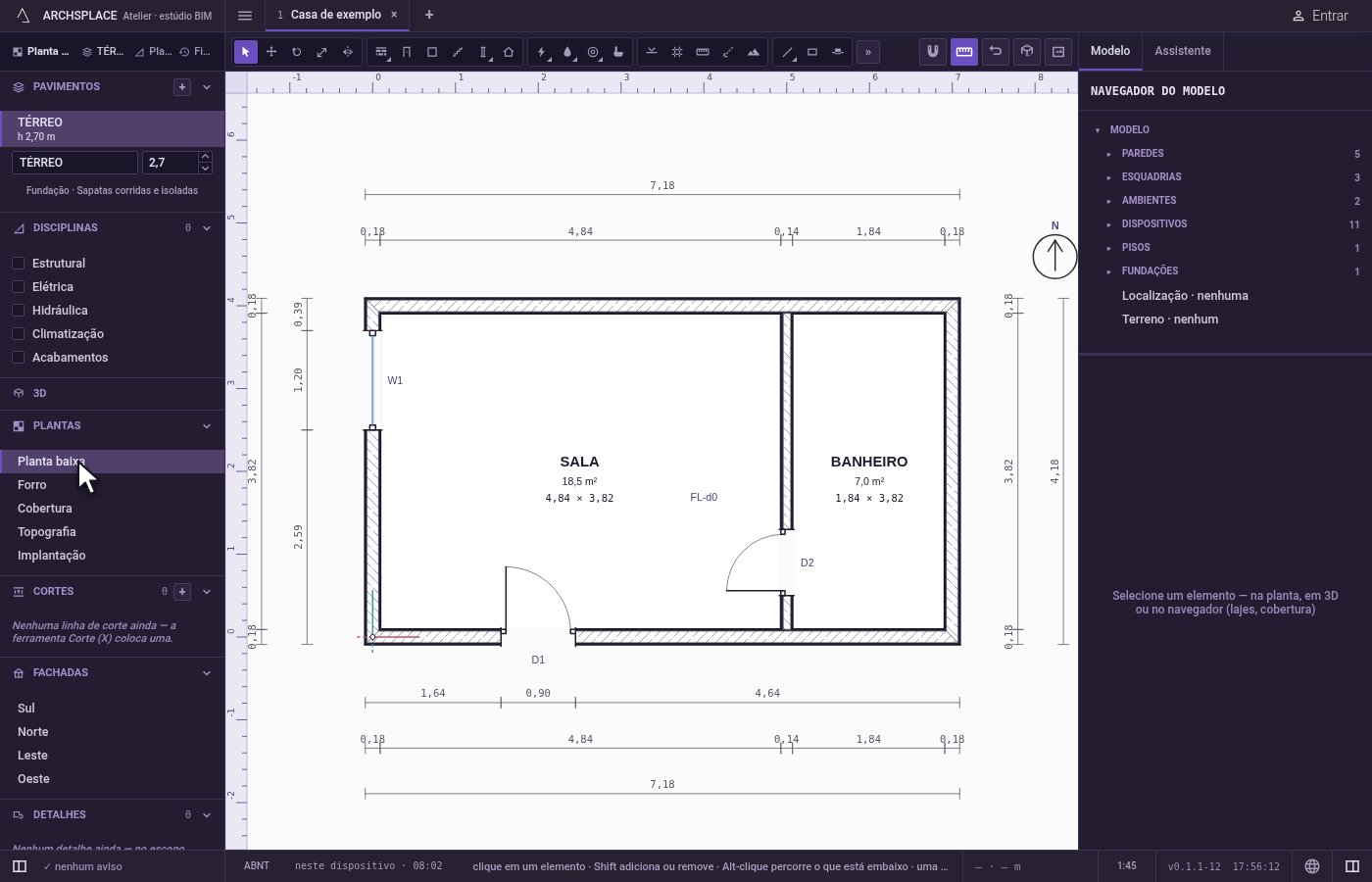

Abra a planta. Abra o pavimento e a planta que você quer ver.

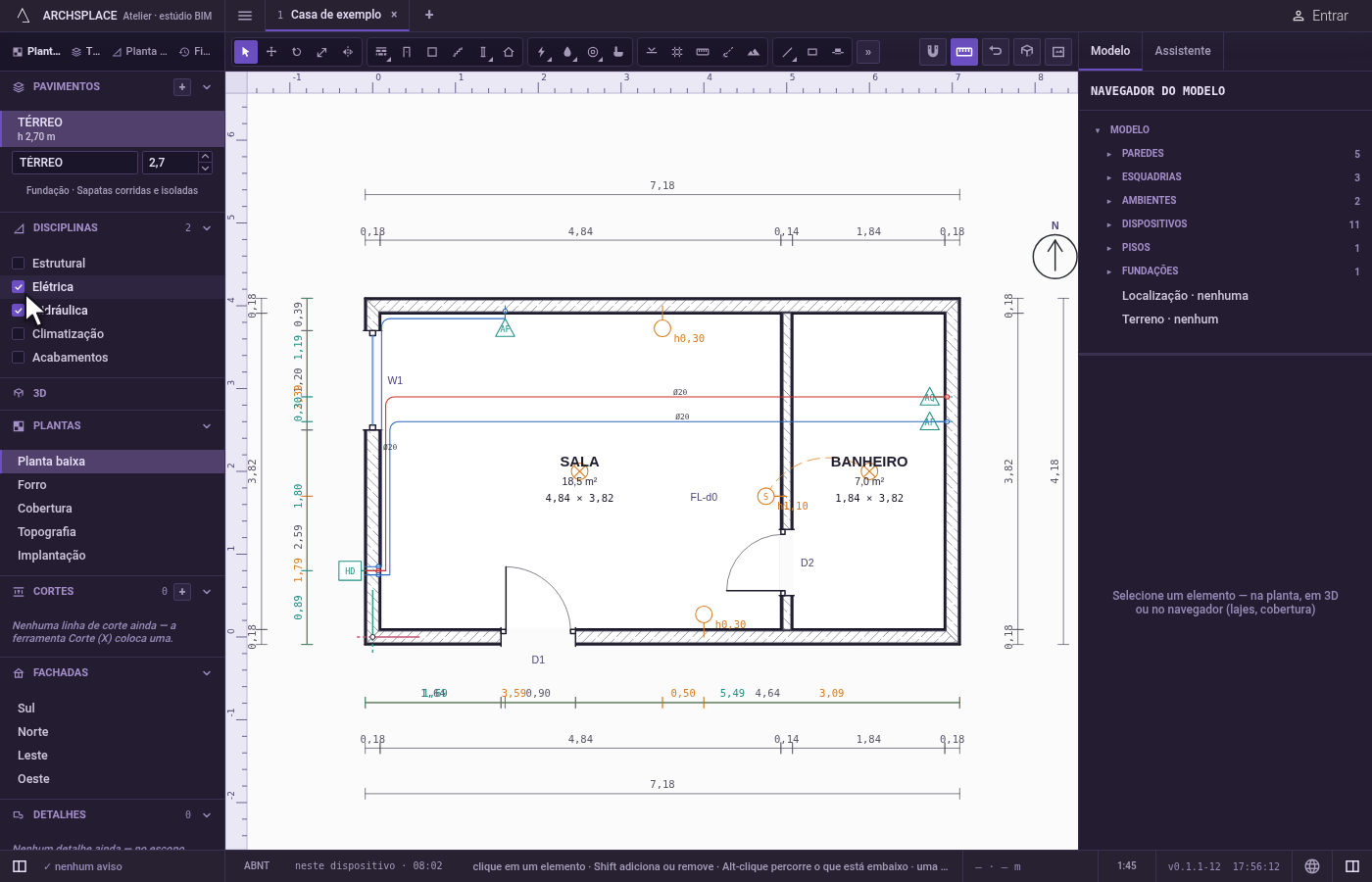

Marque as sobreposições. Na barra lateral, a lista Disciplinas tem uma caixa para cada sobreposição: Estrutural, Elétrica, Hidráulica, Climatização e Acabamentos. Marque as de que você precisa; o menu Exibir tem os mesmos itens marcados.
Confira, e desligue de novo. O que uma sobreposição desenha vem do modelo, como o resto da planta. Desmarque a caixa e ela simplesmente deixa de ser desenhada; nada sai do projeto.
Deixe como estão. As sobreposições marcadas ficam lembradas para essa vista do projeto, neste computador, e voltam na próxima vez que você a abrir.
O que é recusado
- Uma planta de disciplina própria. Nenhuma sobreposição muda o corte: não existe planta de estrutura além da planta baixa com Estrutural ligada.
- Nada para mostrar. Uma sobreposição sem nada da disciplina dela no projeto não põe nada sobre a planta.
O que vai para o contrato
Nada. As sobreposições marcadas mudam o que a tela mostra e ficam lembradas neste computador. A janela de vista de uma prancha grava no projeto as próprias sobreposições quando você as escolhe na prancha.
Perguntas frequentes
Como vejo a elétrica e a hidráulica juntas?
Marque Elétrica e Hidráulica na lista Disciplinas. As sobreposições se combinam: qualquer conjunto delas pode ficar sobre a mesma planta.
Uma prancha pode mostrar sobreposições diferentes das da minha tela?
Pode. Cada janela de vista de uma prancha tem as próprias sobreposições, então uma prancha pode mostrar a hidráulica e a elétrica, e outra só a estrutura.
