Apagar no editor de peça
Apagar remove juntas da peça de um padrão com um clique em cada uma, ou com uma passada do cursor sobre várias enquanto o botão está pressionado. Não precisa de seleção, e cada junta removida pode voltar com Ctrl+Z.
O que é
Apagar é o jeito mais rápido de tirar juntas da peça. Quando o cursor passa sobre uma junta, ela se acende, mostrando o que um clique removeria. Um clique a remove, e segurar o botão enquanto você passa o cursor remove todas as juntas por onde ele passa. Um círculo, um retângulo ou uma polilinha é uma única junta e sai inteiro.
Quando usar
- Para remover algumas juntas sem selecioná-las antes.
- Para limpar várias juntas numa só passada da mão.
- Para tirar uma forma inteira. Para tirar só parte de uma junta, use Aparar ou Quebrar.
Passo a passo

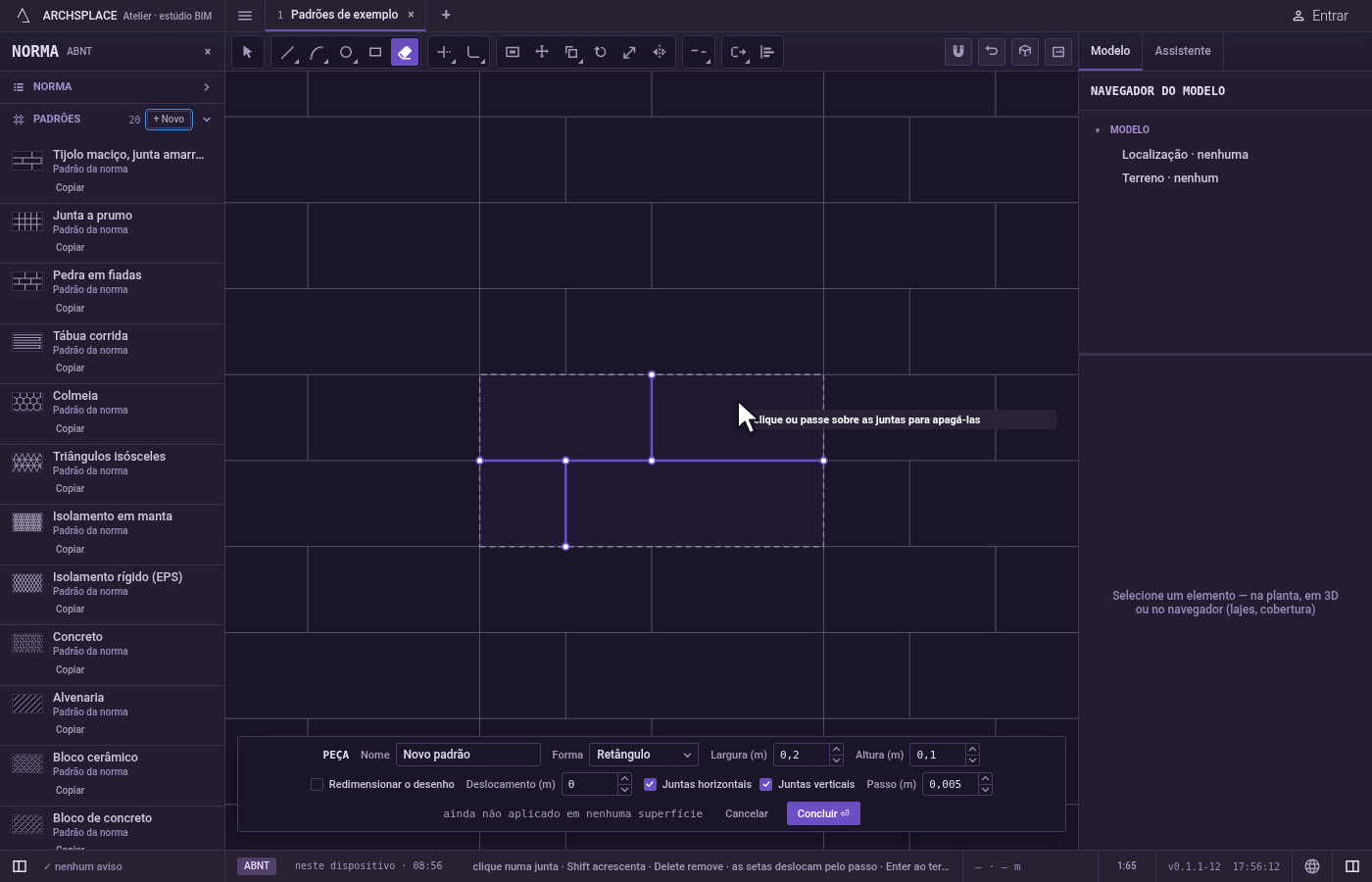

Ative a ferramenta. Aperte
Eou clique em Apagar na barra. A dica junto ao cursor diz clique ou passe sobre as juntas para apagá-las.

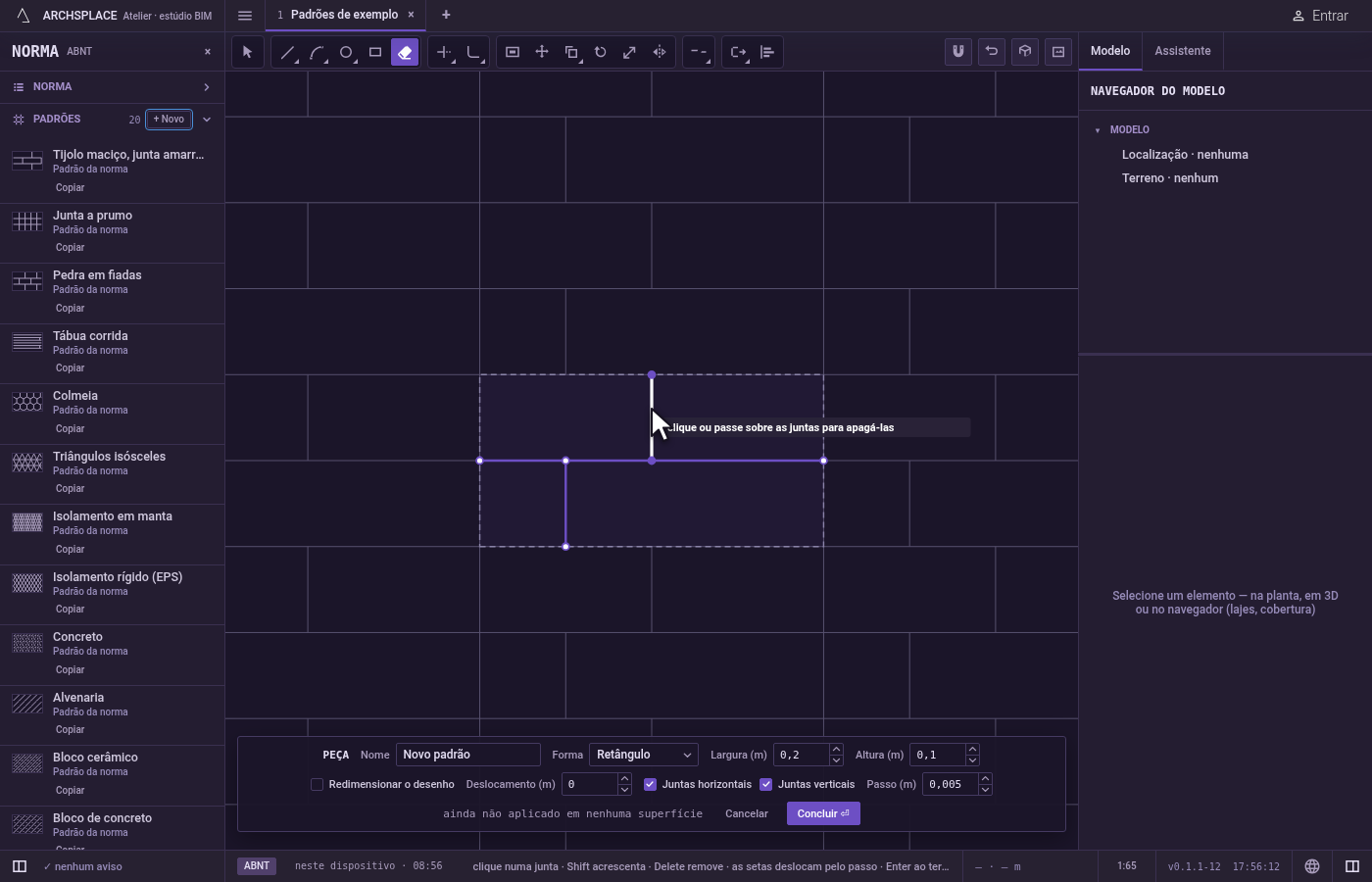

Aponte para uma junta. A junta mais próxima do cursor, a poucos pixels, se acende.

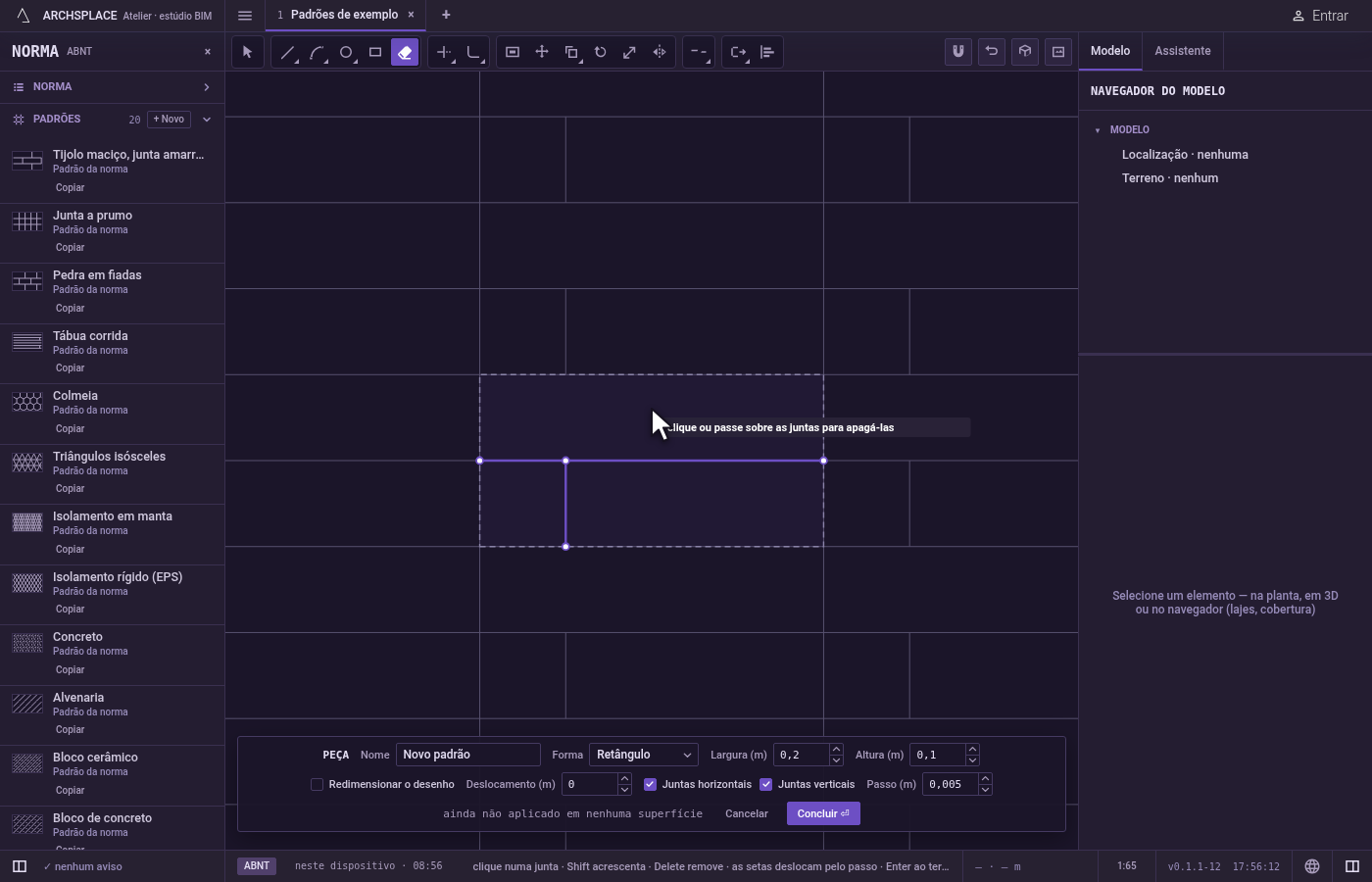

Clique para apagá-la. A junta some na hora. Um clique no vazio não remove nada e diz nenhuma junta aqui para apagar.

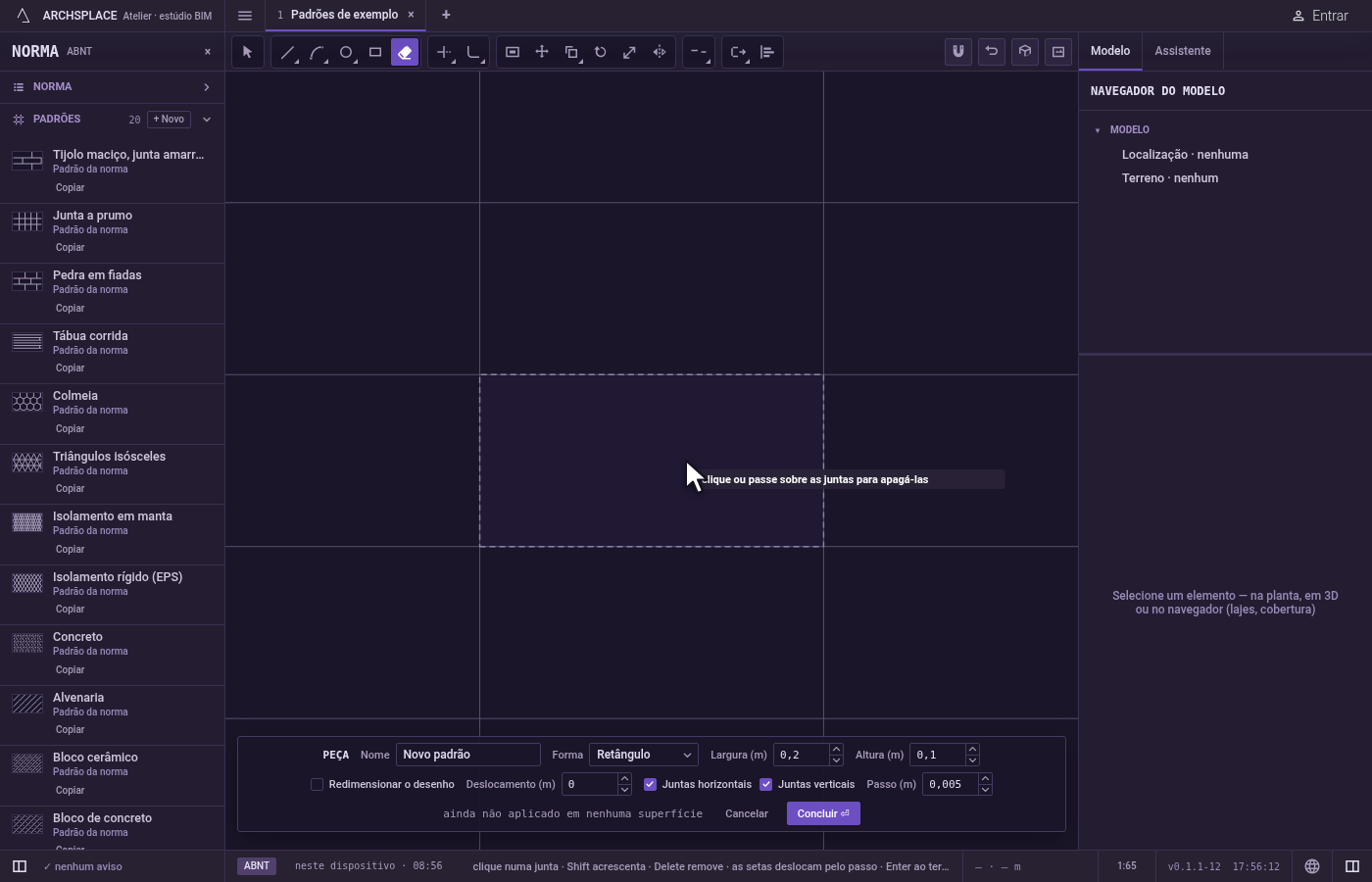

Ou passe por cima. Pressione, mantenha o botão apertado e passe sobre as juntas que você quer tirar: cada uma por onde o cursor passa é removida assim que alcançada. Solte para parar.

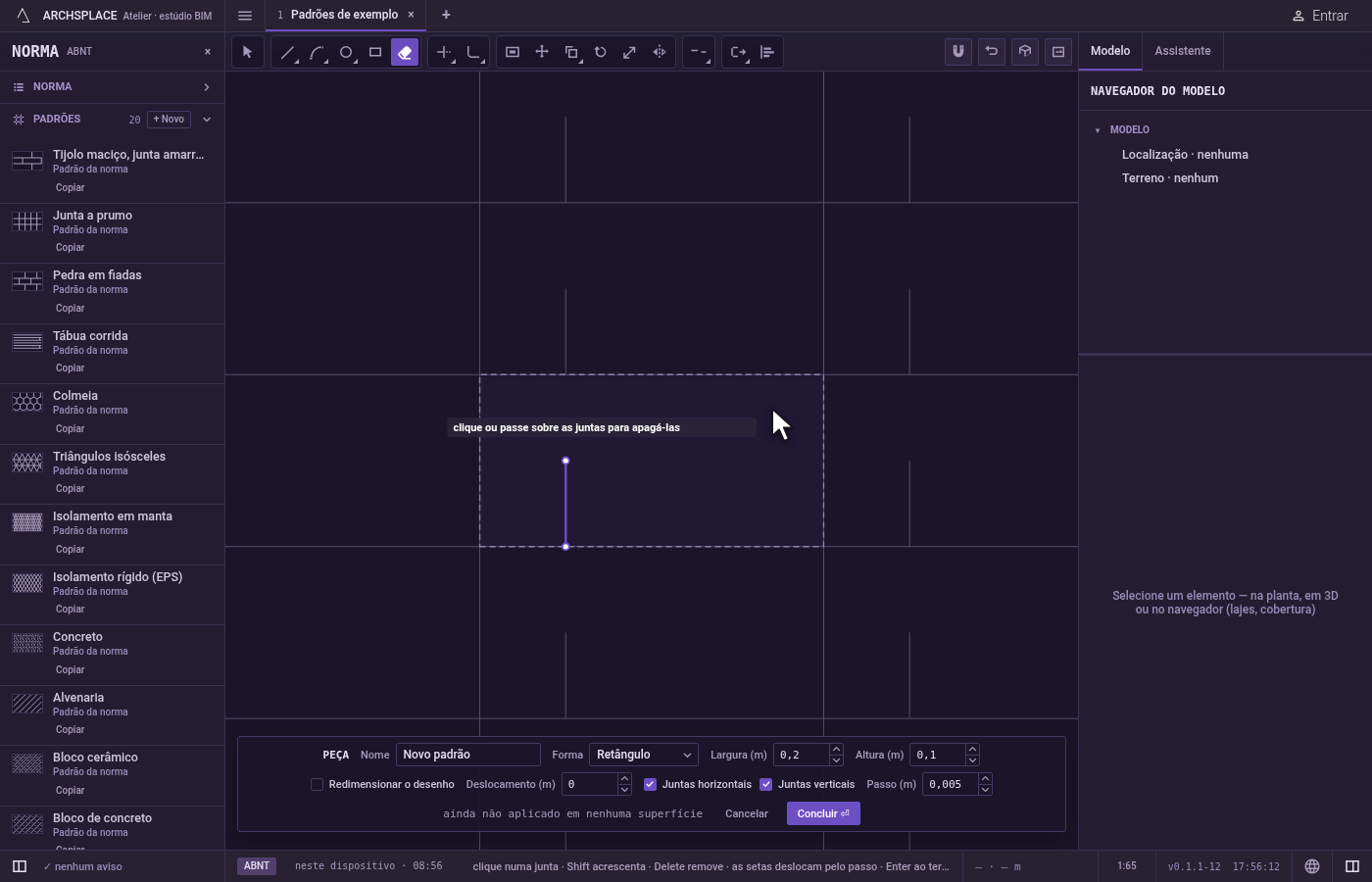

Traga uma de volta.
Ctrl+Ztraz de volta a última junta removida. Cada junta apagada é um passo próprio, então uma passada sobre várias é desfeita uma junta de cada vez.

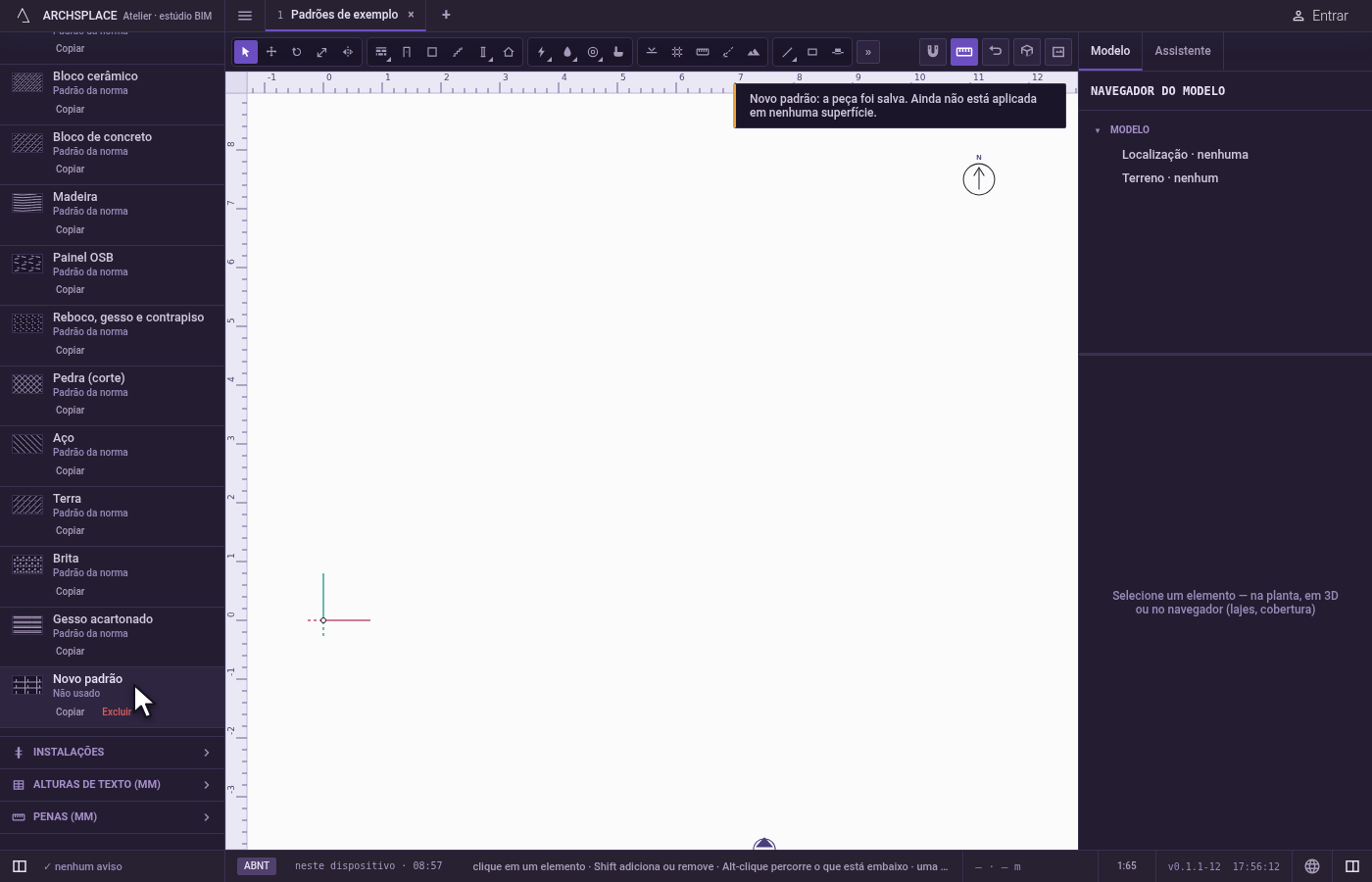

Devolva a peça. Aperte Concluir na barra do pé, ou
Enter.Escsolta as juntas que você ainda tem na mão e depois fecha o editor sem gravar nada, então aperte Concluir antes se quiser manter as suas mudanças.
O que é recusado
- Um clique no vazio. Não remove nada, e o editor avisa.
- Parte de uma junta. Apagar leva juntas inteiras. Um retângulo, um círculo ou uma polilinha sai inteiro; para tirar um lado de uma forma, exploda-a antes, ou corte-a com Aparar ou Quebrar.
- As bordas da própria peça. O retângulo da peça não é uma junta que se apaga. Se há uma junta ao longo das bordas, isso se define nas chaves Juntas horizontais e Juntas verticais da barra do pé.
O que vai para o contrato
Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, sem as juntas que você apagou. Quando não sobra nenhuma junta, a peça é gravada sem nenhuma. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.
Veja também
Perguntas frequentes
Como apago várias juntas de uma vez?
Pressione sobre a primeira e, mantendo o botão apertado, passe o cursor sobre as outras. Cada junta por onde o cursor passa é removida.
Como recupero uma junta apagada por engano?
Aperte Ctrl+Z. Cada junta apagada é um passo próprio, então uma passada sobre três juntas pede três toques para trazer as três de volta.
Posso apagar só um lado de um retângulo?
Não com Apagar: um retângulo é uma única junta e sai inteiro. Exploda-o antes e depois apague o lado que você não quer, ou use Aparar.
