Círculo por 2 pontos

Círculo por 2 pontos desenha um círculo inteiro no editor de esboço cujo diâmetro vai entre os dois pontos que você clica. Ele encaixa um círculo exatamente entre dois pontos existentes, como as duas laterais de um vão.

O que é

Círculo por 2 pontos desenha um círculo inteiro a partir das duas pontas de um dos diâmetros dele. O centro fica no meio entre elas, e o raio é metade da distância entre elas. É o jeito mais rápido de encaixar um círculo exatamente entre dois pontos que já existem, como dois cantos capturados.

O círculo é guardado como duas metades que se encontram no ponto mais à esquerda e no ponto mais à direita dele, seja qual for a direção do diâmetro que você clicou.

Quando usar

Para encaixar uma janela redonda ou um óculo exatamente entre dois pontos da forma em vigor.
Para desenhar um círculo cujo diâmetro você conhece por dois cantos, e não pelo centro.

Passo a passo

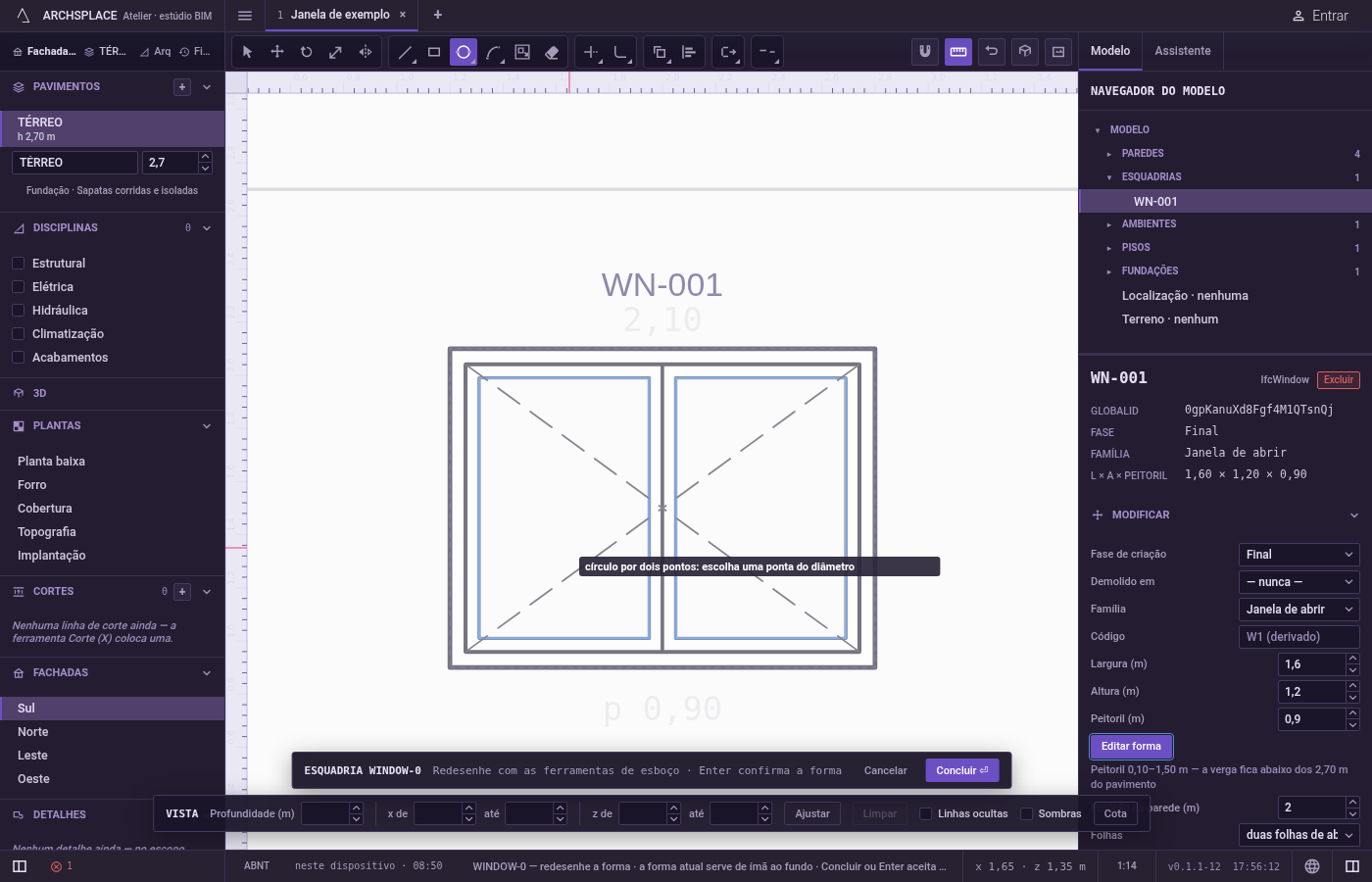

Ative Círculo por 2 pontos. No editor de esboço (veja em Selecionar como entrar nele), digite C e logo depois D, ou clique em Círculo por 2 pontos na barra do editor. A dica junto ao cursor diz círculo por dois pontos: escolha uma ponta do diâmetro.

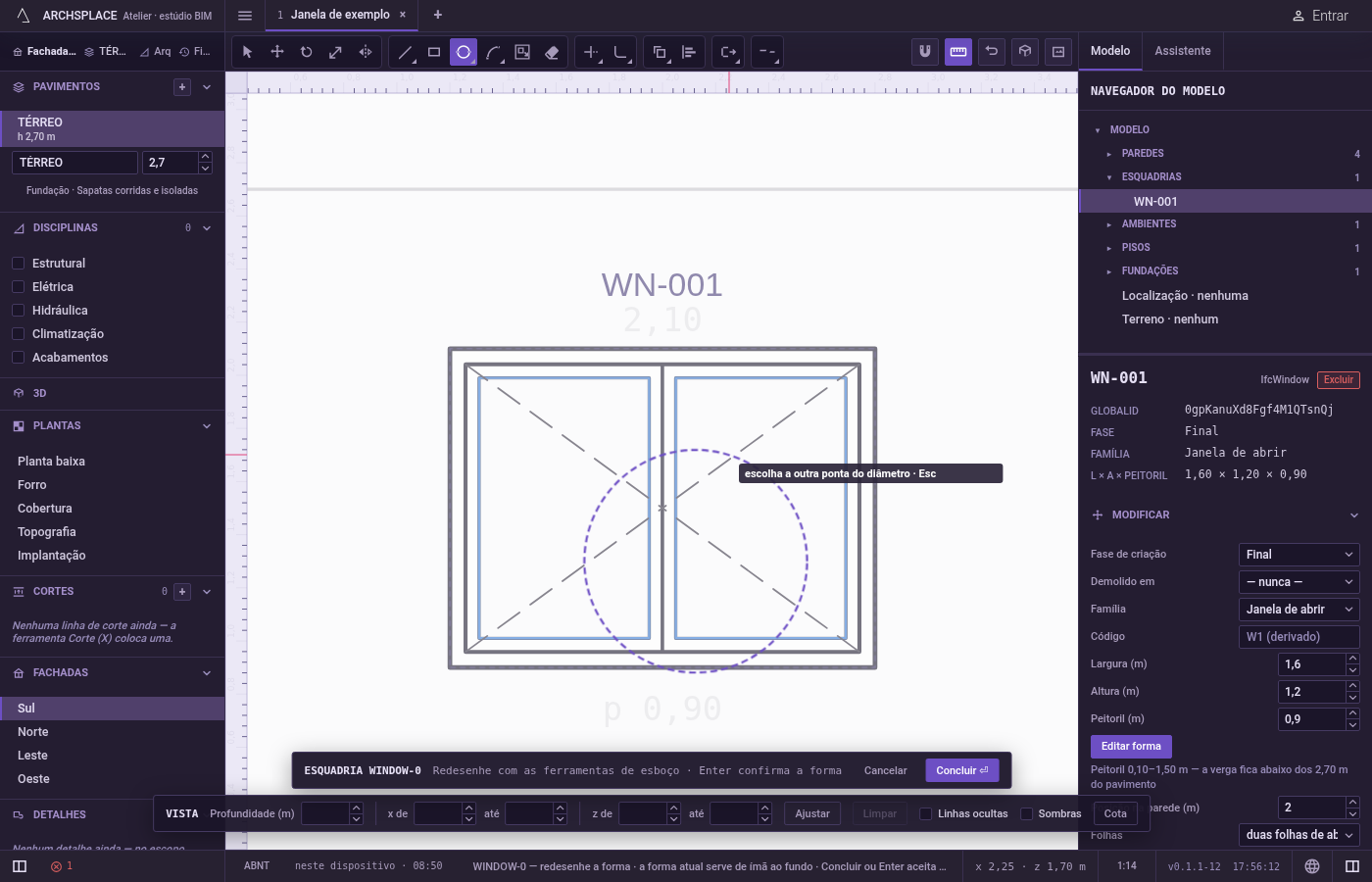

Clique numa ponta do diâmetro. Ela se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista. Você também pode digitá-la como x;y a partir da origem do editor, o centro da esquadria no nível do piso ou a origem da planta.

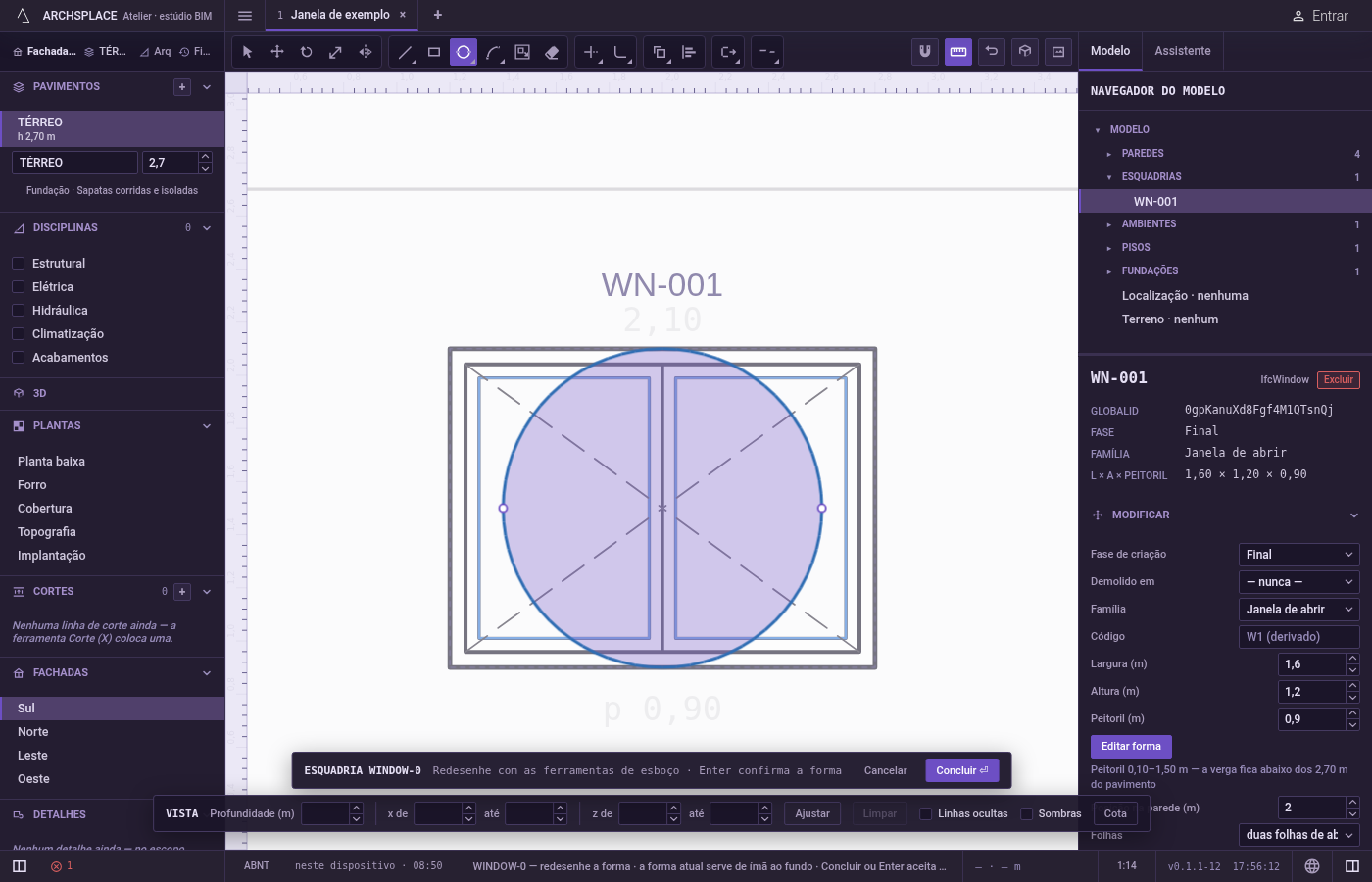

Clique na outra ponta. O círculo acompanha o cursor. Clique para desenhá-lo, ou digite a outra ponta como um ponto e aperte Enter: @0,8;0 a partir da primeira ponta, ou @0,8<90 para uma distância num ângulo em graus. As coordenadas estão nas unidades do projeto.

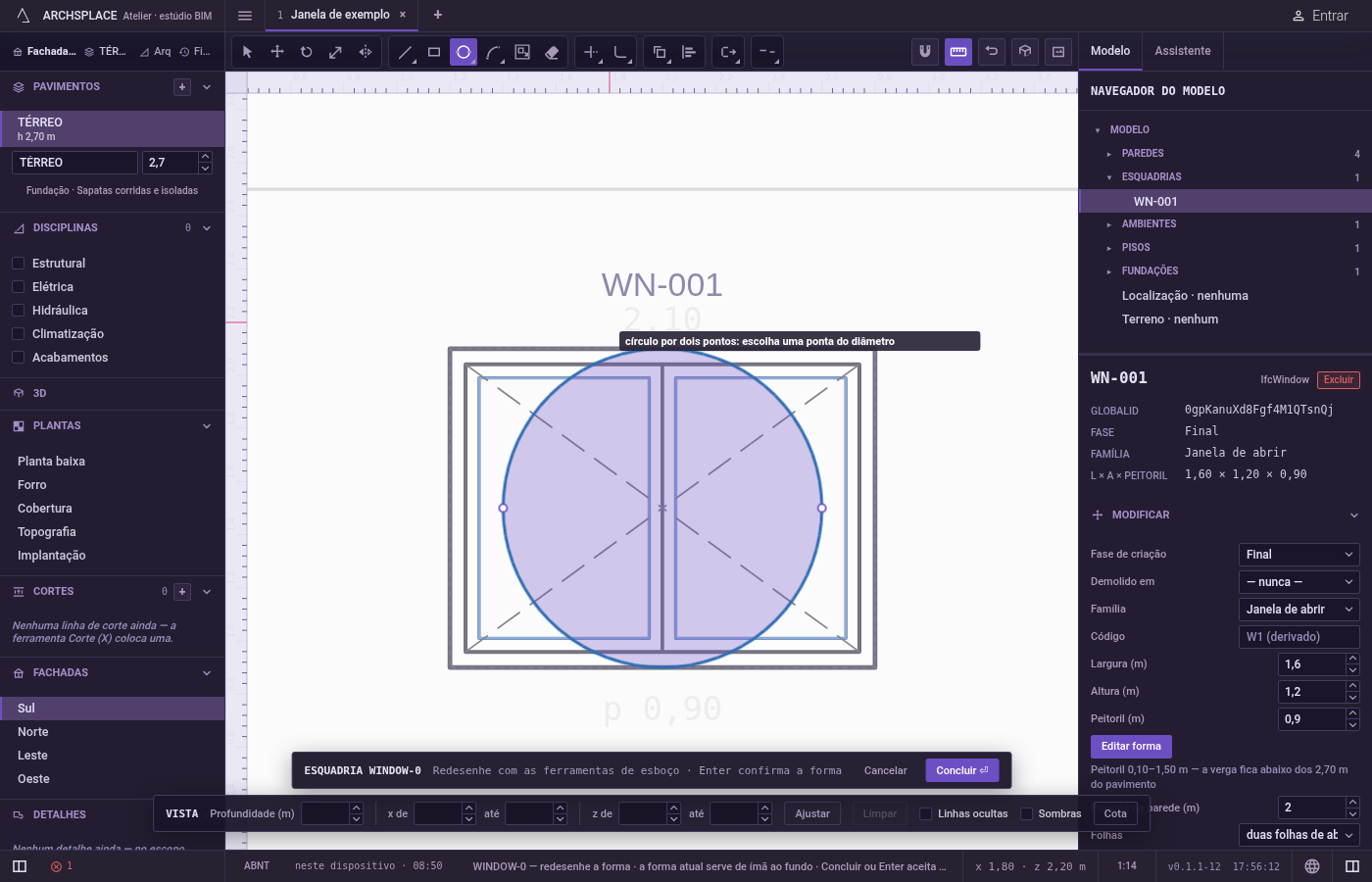

Siga em frente. O círculo é desenhado e fica selecionado, e a ferramenta espera o próximo. Esc descarta a primeira ponta e depois volta para Selecionar.

O que é recusado

As duas pontas no mesmo ponto. Um círculo sem tamanho é recusado: esse ponto não forma figura.
Um número sozinho. Um comprimento digitado sozinho não é aceito; digite a segunda ponta como um ponto.
Cantos do círculo nas suas pontas. Os dois pontos guardados do círculo são sempre o ponto mais à esquerda e o mais à direita dele, não necessariamente os dois pontos que você clicou. Os seus pontos continuam exatamente sobre o círculo.

O que vai para o contrato

Nada até você apertar Concluir. Cada círculo é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Um círculo sozinho vira dois pontos, cada um com uma curvatura de 1, o terceiro número que faz do lado até o ponto seguinte um semicírculo. Uma janela redonda de 80 centímetros de diâmetro, com o centro a 1,50 m de altura:

Veja também

Perguntas frequentes

Como encaixo uma janela redonda exatamente entre os dois batentes de um vão?

Digite C e logo depois D, clique no ponto de um batente e depois no ponto do outro. O diâmetro do círculo vai entre os dois.

Posso digitar o diâmetro?

Não como um número sozinho. Digite a segunda ponta como um ponto: @0,8;0 para um diâmetro de 0,80 m na horizontal, ou @0,8<90 para um na vertical, e aperte Enter.

Como ele é guardado, comparado com um círculo desenhado com Círculo?

Como duas metades de círculo que se encontram nos pontos da esquerda e da direita, enquanto Círculo guarda quatro quartos de arco. Os dois são círculos de verdade.
