Cone

A ferramenta Cone faz um cone sólido na vista 3D a partir de três entradas: o centro da base, o raio e a altura do vértice, cada um clicado ou digitado. O cone é colocado como um componente novo, com a base plana e a lateral suave.

O que é

A ferramenta Cone faz um cone sólido em pé. A base é um círculo horizontal no ponto em que você clica, e o vértice fica na vertical que passa por esse ponto, acima ou abaixo. A lateral tem 32 divisões na volta e é marcada como suave, então se lê como uma só superfície redonda; a base é uma face plana.

O cone entra como um componente novo, chamado Cone com um número, com esse único sólido dentro. Um clique o pega inteiro; um duplo clique o abre.

Quando usar

Para modelar uma agulha de torre, um funil, uma cúpula de luminária ou um pináculo de telhado.
Para fazer um cortador pontudo para Booleano.

Passo a passo

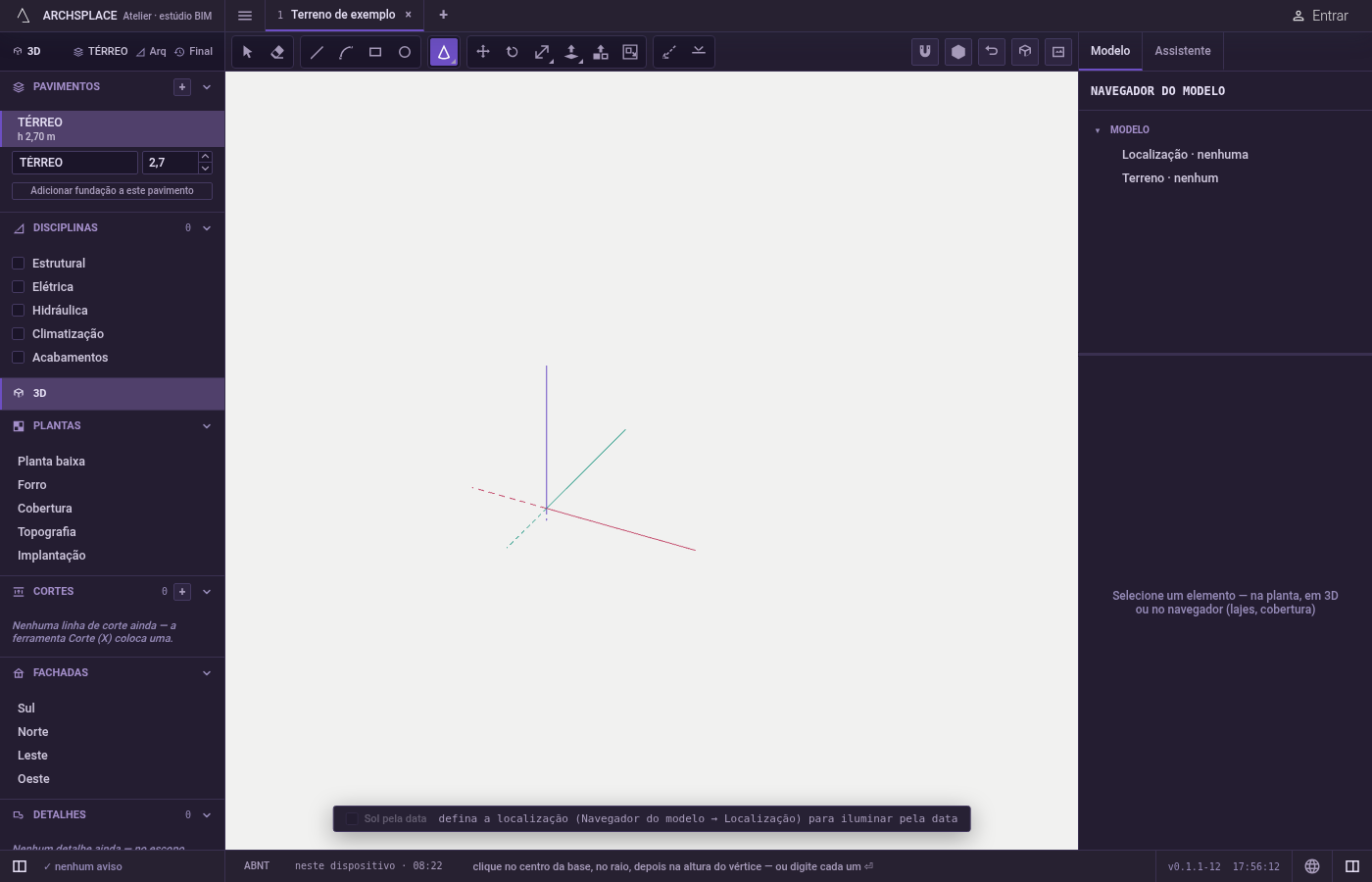

Ative a ferramenta. Digite C e depois N num intervalo curto, ou clique em Cone, entre as formas. C sozinho abre Círculo; o N passa para Cone.

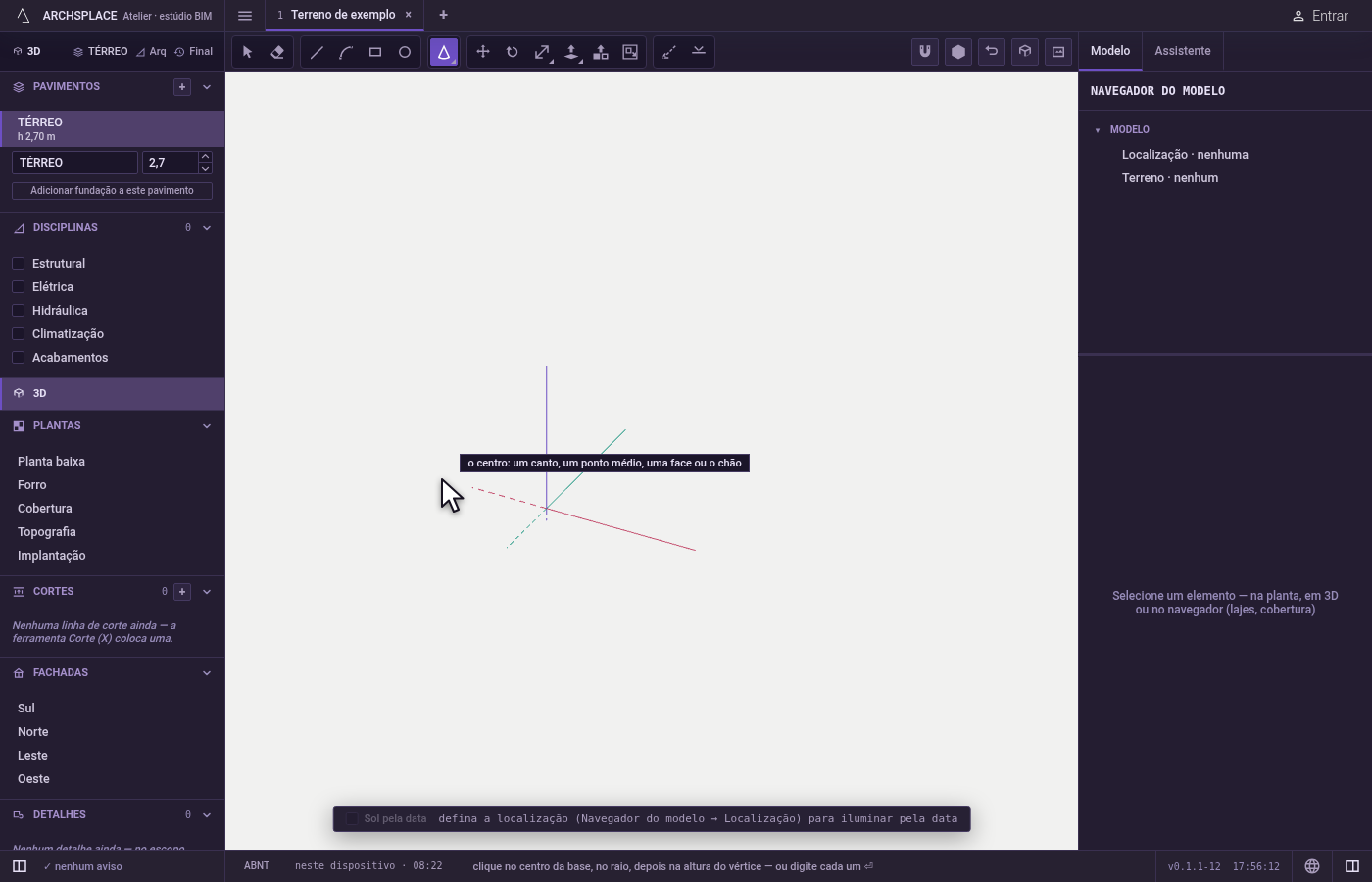

Clique no centro da base. O marcador mostra o que o clique pega: um vértice, um ponto médio, uma face ou o chão.

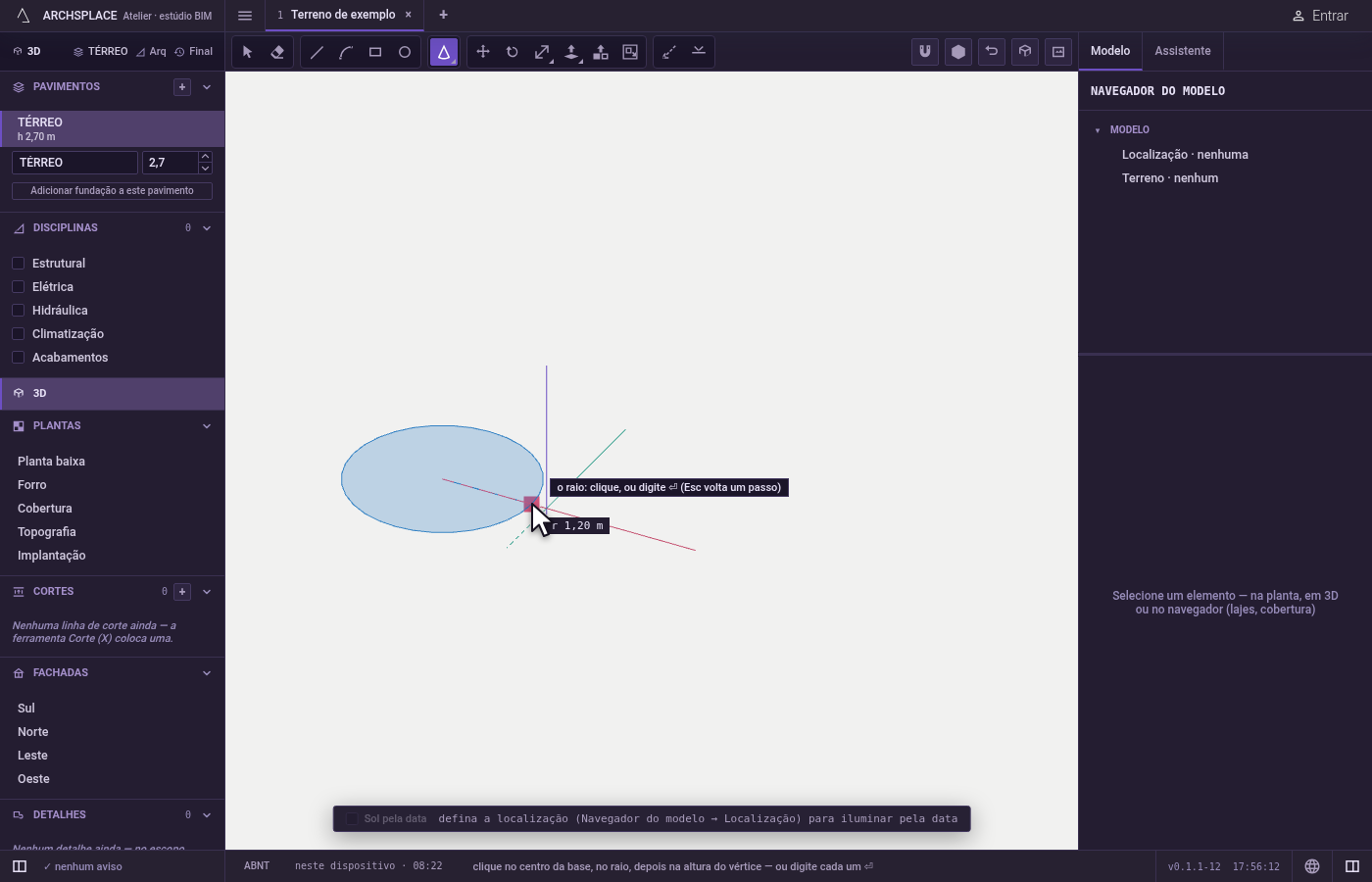

Defina o raio. Ele é lido no plano horizontal que passa pelo centro; o valor ao lado o mostra. Clique, ou digite-o e aperte Enter.

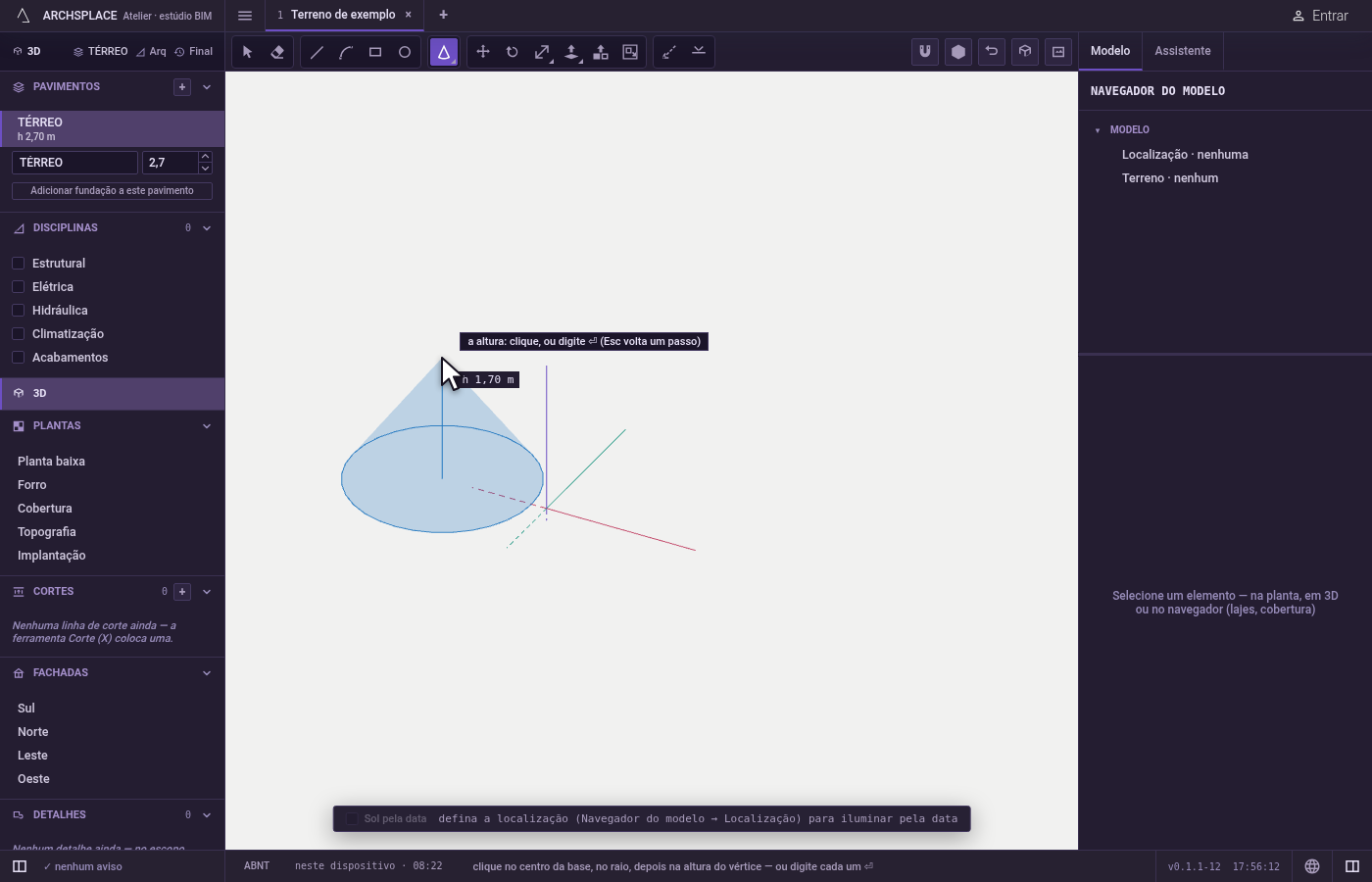

Defina a altura do vértice. O vértice acompanha o cursor para cima ou para baixo na vertical que passa pelo centro. Clique, ou digite a altura e aperte Enter. O cone passa a existir na hora.

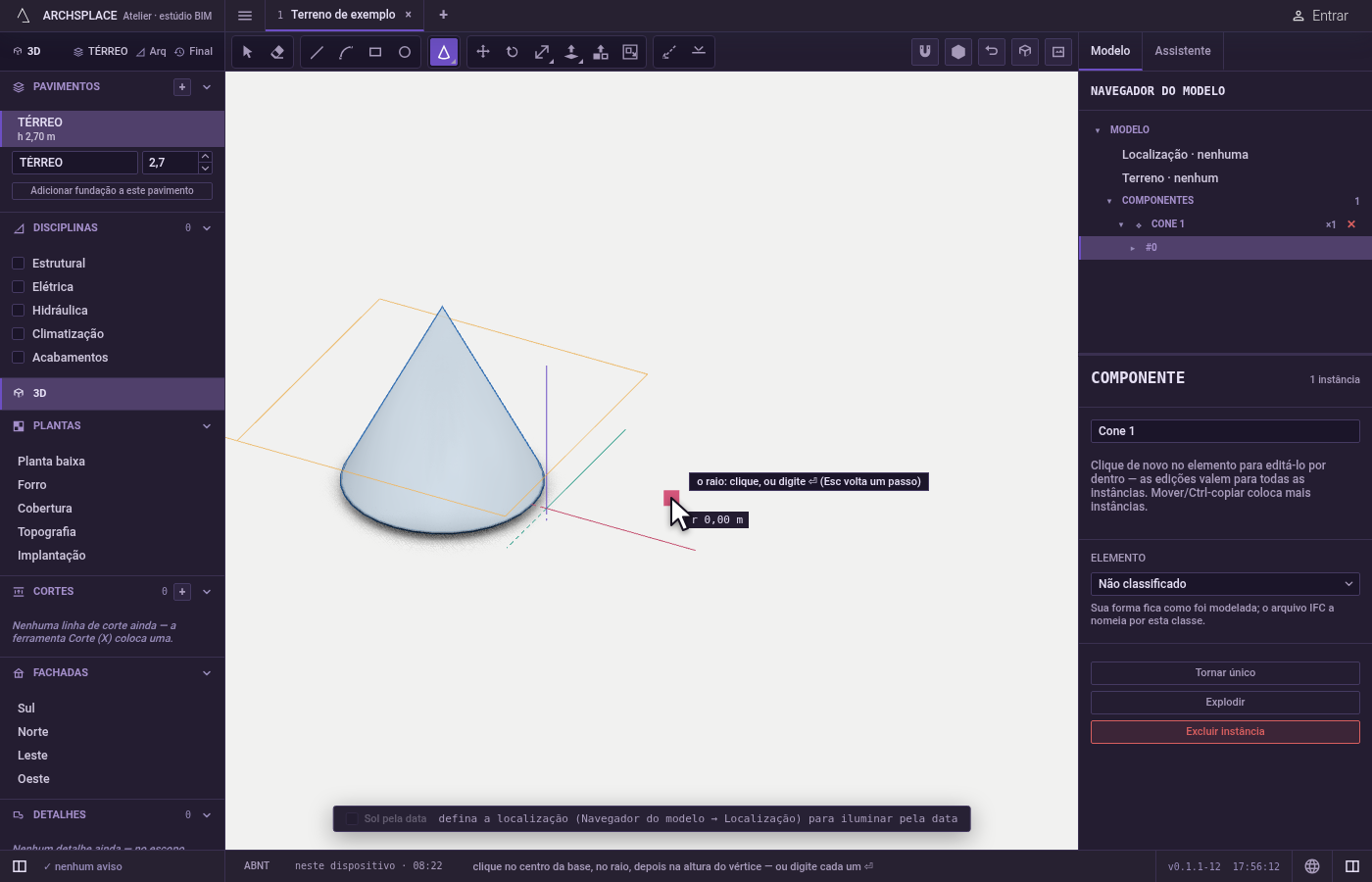

Volte um passo, se precisar. Esc volta um passo: da altura para o raio, do raio para o centro. A barra de espaço volta para Selecionar.

O que é recusado

Um raio ou uma altura de nada. Um zero é ignorado, e a ferramenta espera um valor de verdade.
Um centro no nada. Um clique que não encontra ponto nenhum diz onde o centro pode ser pego.

O que vai para o contrato

Um único passo que se desfaz acrescenta uma definição de componente nova com o sólido do cone e uma instância dela no centro da base, no pavimento atual. Dentro de um componente aberto, o componente novo é colocado dentro dele. A instância nova fica selecionada.

Veja também

Perguntas frequentes

Qual é o atalho da ferramenta Cone?

Digite C e depois N num intervalo curto. C sozinho abre a ferramenta Círculo; o N que vem em seguida passa para o Cone.

O cone pode apontar para baixo?

Pode. Defina a altura do vértice abaixo da base, e o cone fica pendurado abaixo dela, com a ponta para baixo.

Posso usar um cone para recortar outro sólido?

Pode. Coloque-o onde ele se sobrepõe ao sólido, ative a ferramenta Booleano e clique no cone: ele recorta o que toca.
