Plantas de um pavimento

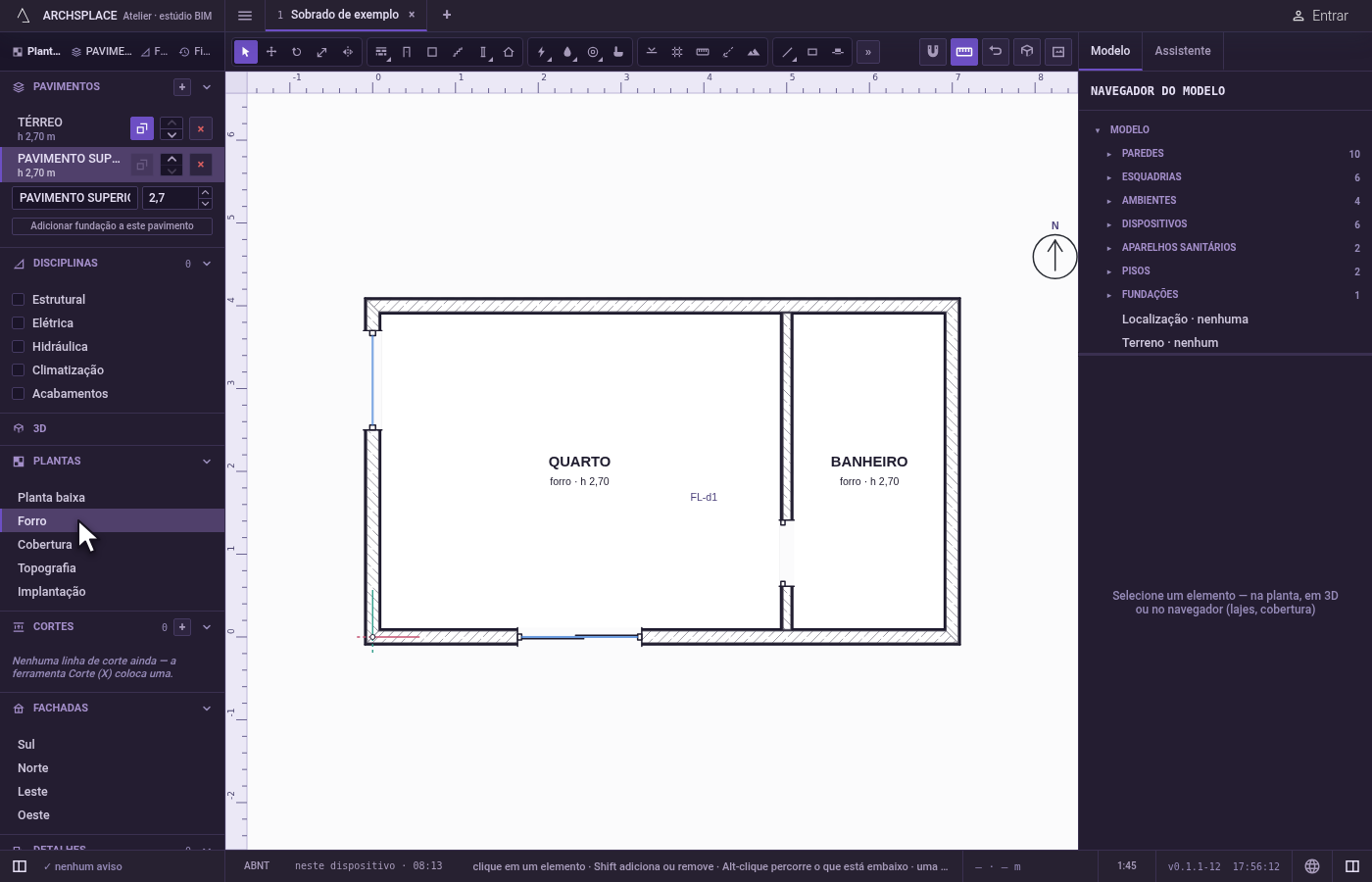

Um pavimento é desenhado de cinco jeitos. Cada planta é um desenho próprio, calculado a partir do modelo cada vez que se abre, e cada uma diz para o que olha:

• Planta baixa: o pavimento cortado na altura de corte da planta, com as paredes cortadas, as portas com o giro da folha, as janelas, os ambientes, as escadas e as lajes, e as fachadas e as esquadrias delas cotadas.
• Forro, a planta de forro: o mesmo corte olhando para cima. Os ambientes são nomeados pelo forro e pelo pé-direito, um forro rebaixado aparece tracejado, as vigas acima, os pontos de luz e os dispositivos de teto são desenhados, e todo vazio na laje de cima recebe a indicação "vazio". Nada que fica no piso aparece, e as portas mostram o vão, não a folha.
• Cobertura, a planta de cobertura: nada cortado. Todos os telhados vistos de cima, as paredes sob eles tracejadas, os eixos e as marcações de corte, e a cobertura cotada ao sul e a oeste: os beirais, os cantos das paredes sob eles, as cumeeiras e a cota total.
• Topografia, a planta do terreno e das fundações: o levantamento com as curvas de nível e cada leitura como uma pequena cruz com o número dela, e sobre ele as sapatas do pavimento que fica sobre o terreno. Ela é a mesma seja qual for o pavimento aberto.
• Implantação, o terreno inteiro visto de cima, em 1:200 de início: curvas de nível a cada 50 cm com uma em cada cinco rotulada, a sombra que o edifício projeta na data e na hora do sol da sessão, os telhados por cima, as cotas do terreno natural nos cantos do edifício e o norte.

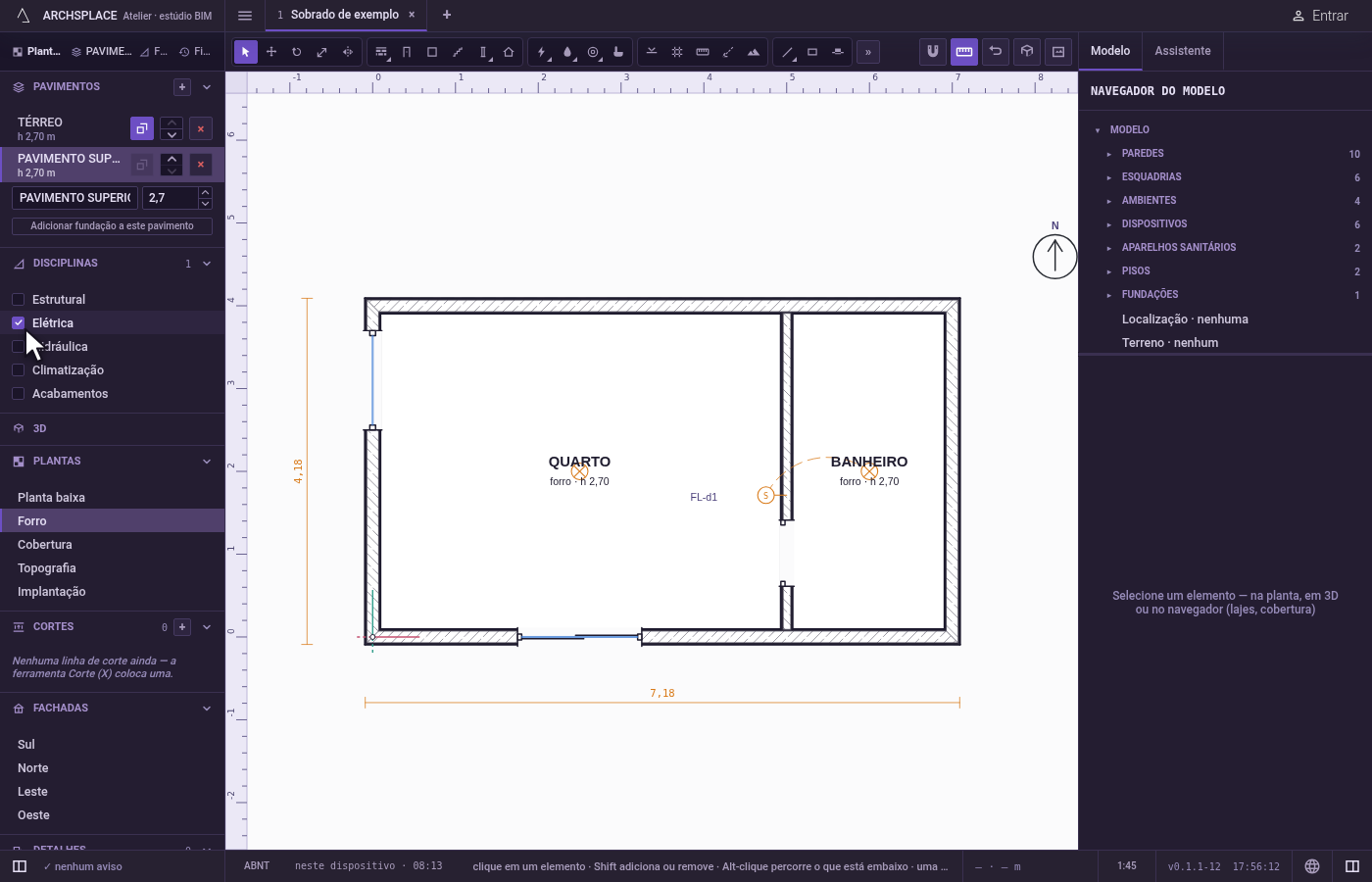

A planta de implantação tem as ferramentas de planta e o ímã, como a planta baixa. As disciplinas não são plantas próprias: Estrutural, Elétrica, Hidráulica, Climatização e Acabamentos são sobreposições postas sobre qualquer uma delas (veja Sobreposições).

• Para desenhar na planta baixa, e conferir os forros, os pontos de luz e os dutos na planta de forro.
• Para conferir os telhados e as cotas deles na planta de cobertura.
• Para lançar o terreno e as fundações na planta de Topografia.
• Para preparar a planta de implantação de um projeto legal, com as curvas de nível e a sombra.

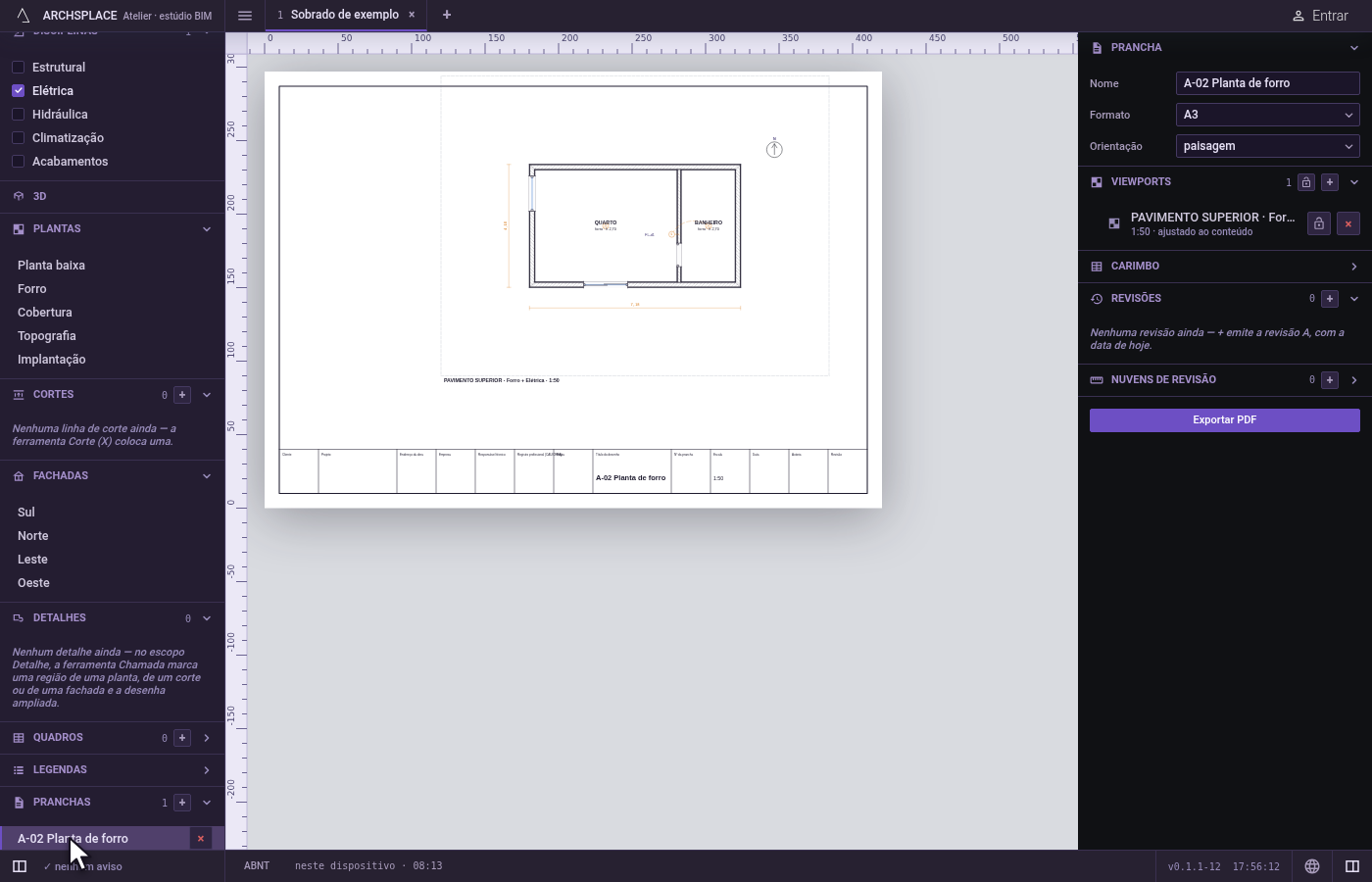

Nada. Abrir uma planta, ou ligar e desligar uma sobreposição, muda só o que você vê; as sobreposições ficam lembradas para o projeto neste computador. Só o que você desenha numa planta, e a janela de uma vista colocada numa prancha, é gravado no projeto.
