Painéis
Imagem de base
A imagem de base é uma imagem, em PNG, JPEG ou WebP, colocada sob a planta de um pavimento para desenhar por cima dela, uma por pavimento. A largura, a opacidade e a posição dela são definidas no painel, e ela nunca é impressa.
O que é
A imagem de base é uma imagem colocada sob a planta de um pavimento: um desenho escaneado, a foto de um croqui, uma captura de tela de um mapa. Você desenha as paredes por cima dela, e ela fica sob tudo o que a planta desenha. Cada pavimento tem uma imagem de base, e importar uma imagem num pavimento substitui a que ele tinha.
A imagem fica guardada dentro do projeto, então vai junto com ele. Ela chega com 15 m de largura, meio transparente, com o canto inferior esquerdo na origem da planta. O painel dela define a largura, que muda a escala mantendo as proporções, a opacidade e os deslocamentos x e y, e também a remove.
Quando usar
- Para redesenhar uma planta antiga a partir de um escaneamento.
- Para desenhar sobre o croqui de um levantamento ou sobre uma foto aérea do terreno.
- Para conferir uma planta nova com a existente.
Passo a passo

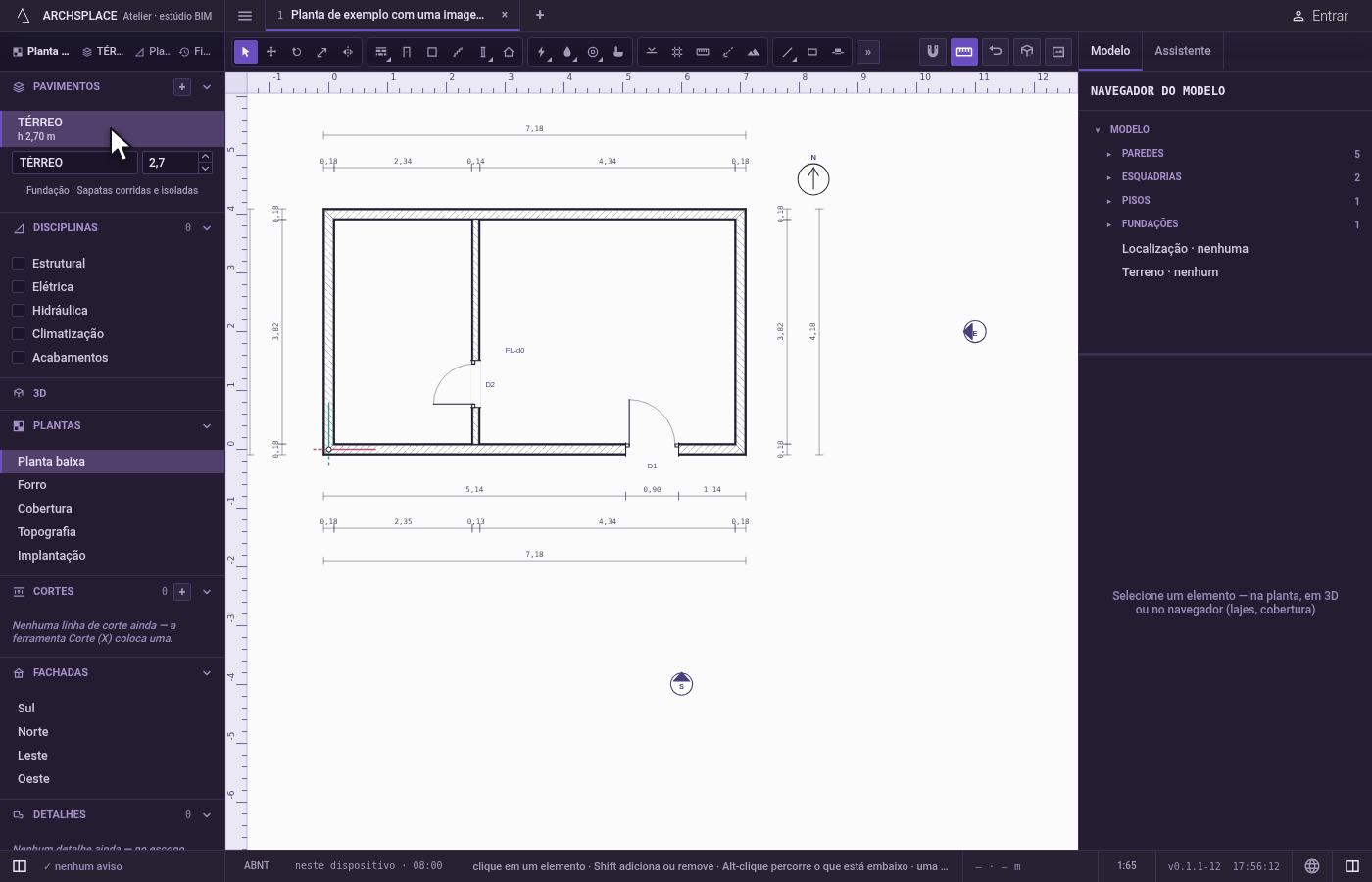

Abra o pavimento. Na lista Pavimentos, abra o pavimento ao qual a imagem pertence.
Importe a imagem. Clique no botão Imagem de base na barra de ferramentas, ou escolha Arquivo, Importar imagem de base. Escolha um arquivo PNG, JPEG ou WebP. A imagem aparece sob a planta, com 15 m de largura e meio transparente.

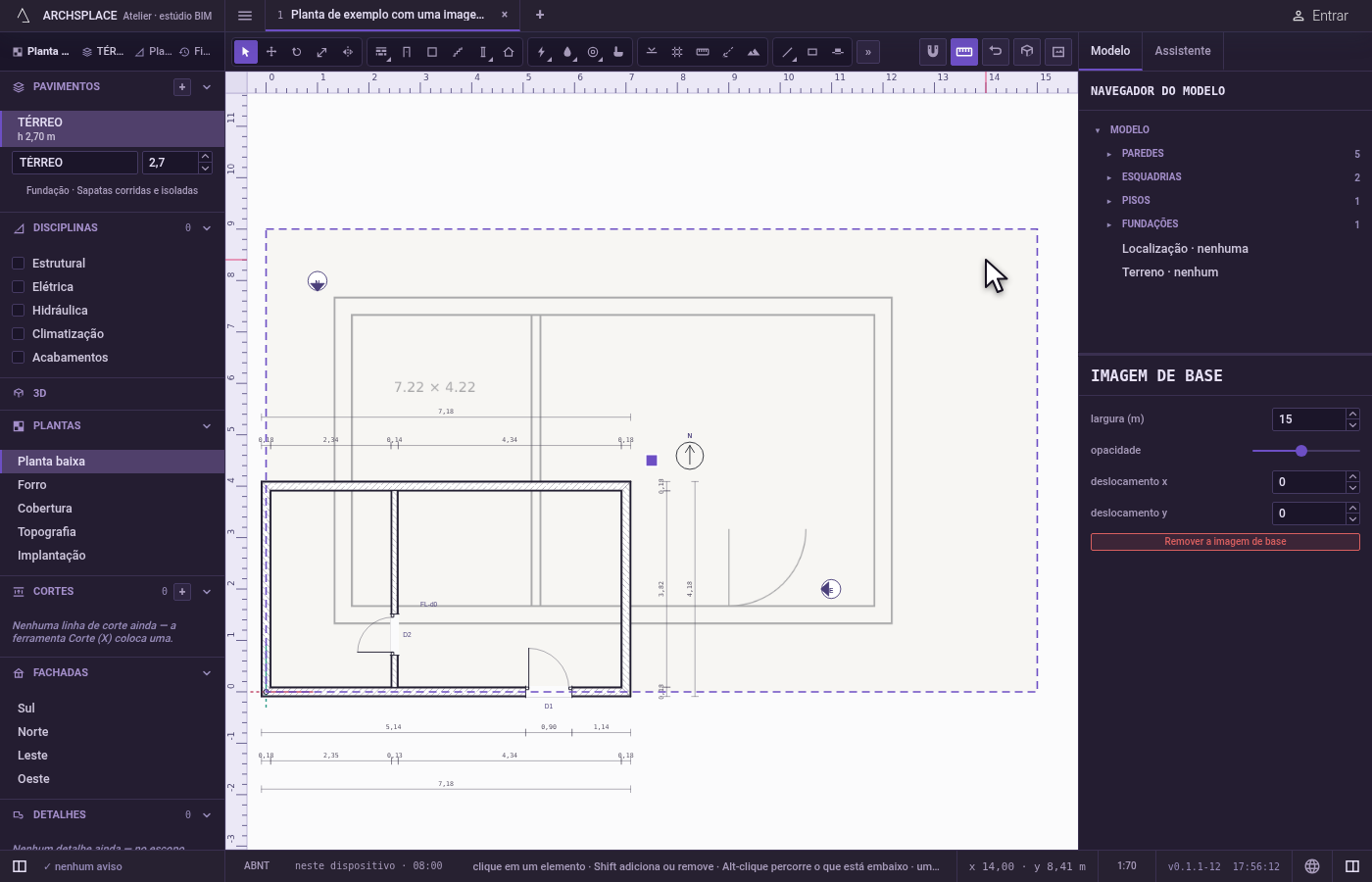

Selecione-a. Com Selecionar, clique na imagem onde não houver nenhum elemento. O painel dela abre à direita.

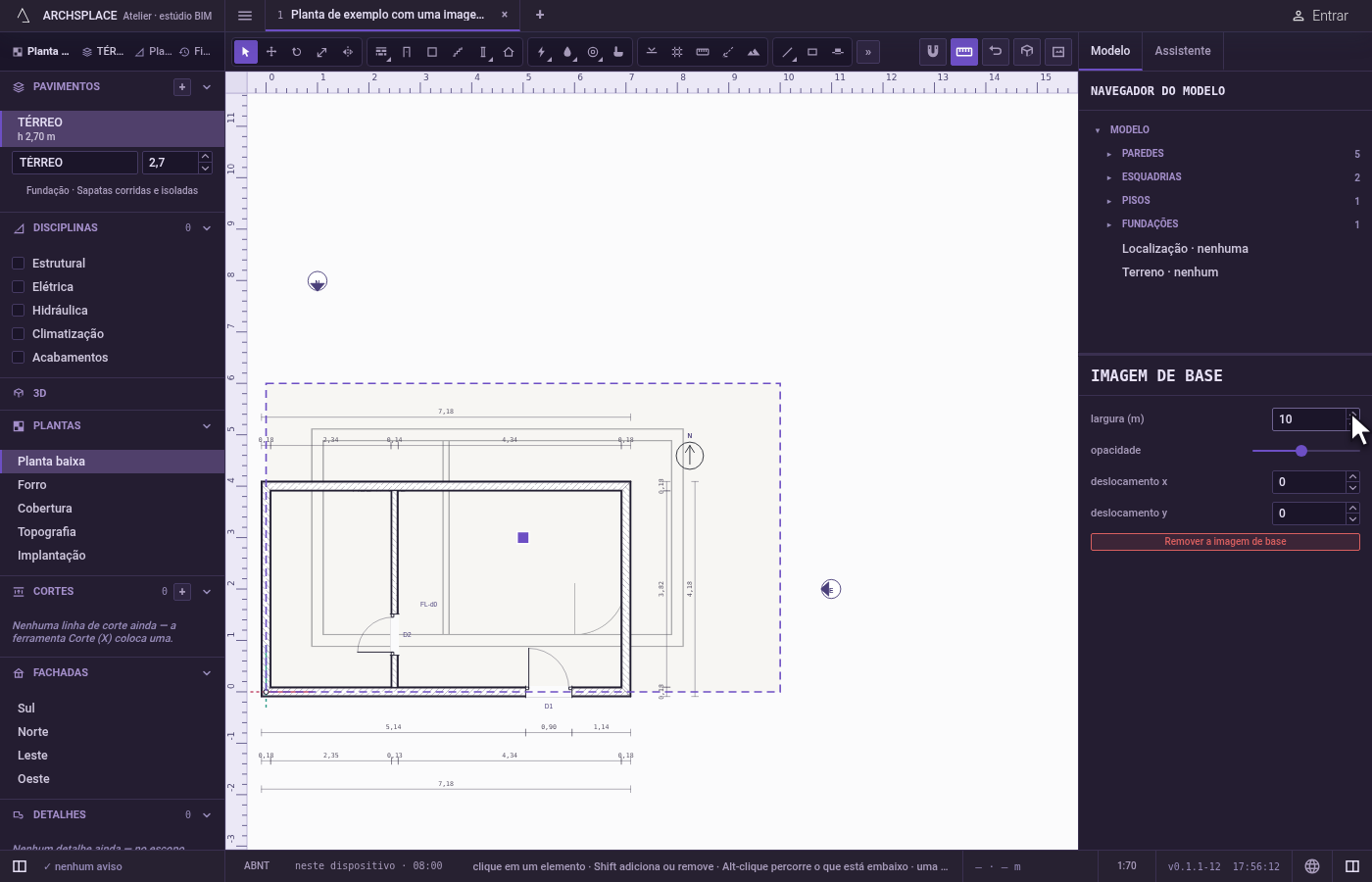

Ponha na escala. Digite a largura dela nas unidades do projeto. Compare um comprimento que você conhece na imagem com uma parede ou uma guia desenhada nesse comprimento, e corrija a largura até os dois baterem.

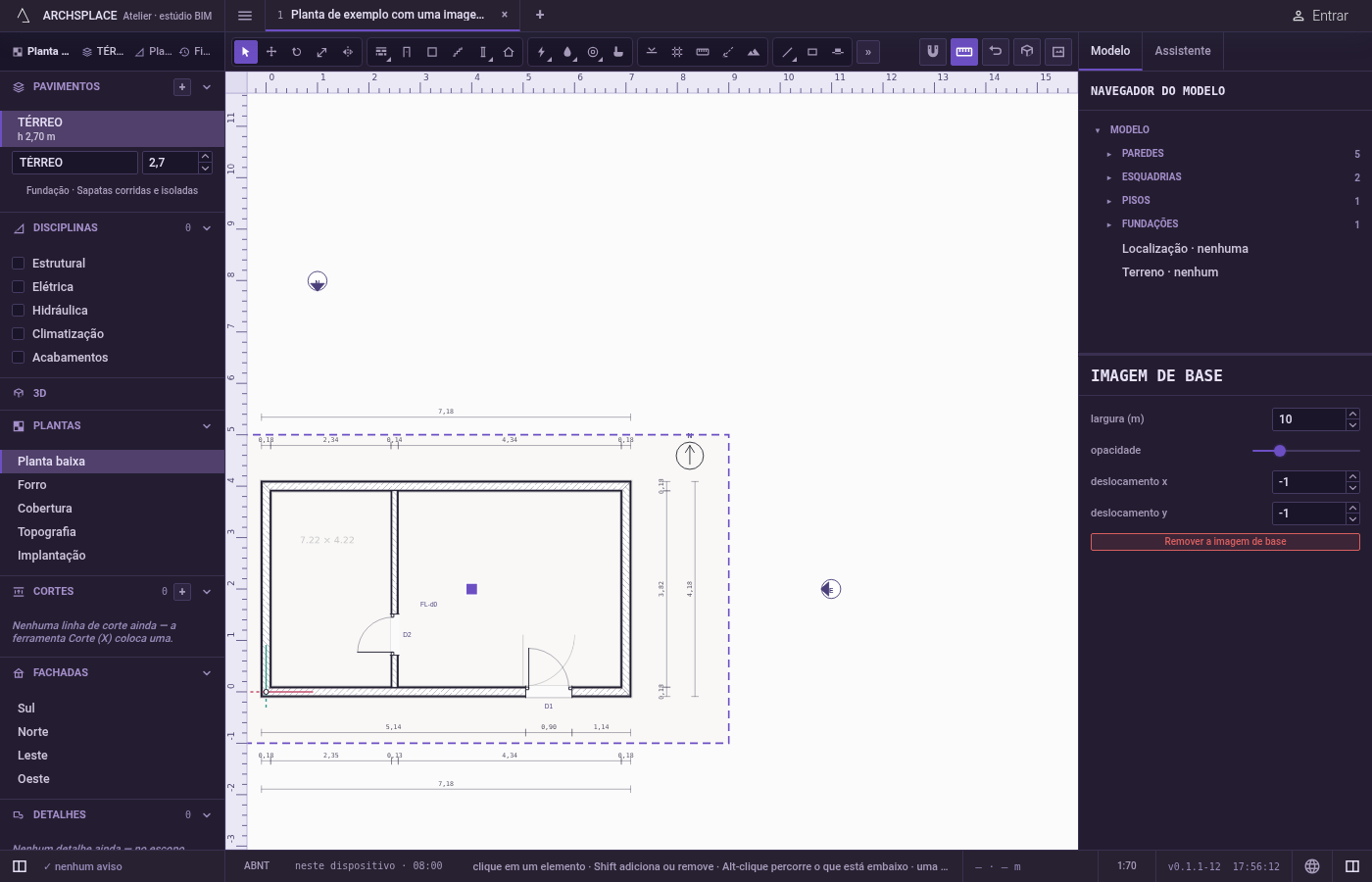

Ponha no lugar. Arraste a alça quadrada, desloque a imagem com as setas do teclado ou digite os deslocamentos x e y, até ela ficar onde o edifício está. Diminua a opacidade se ela esconder o seu desenho.

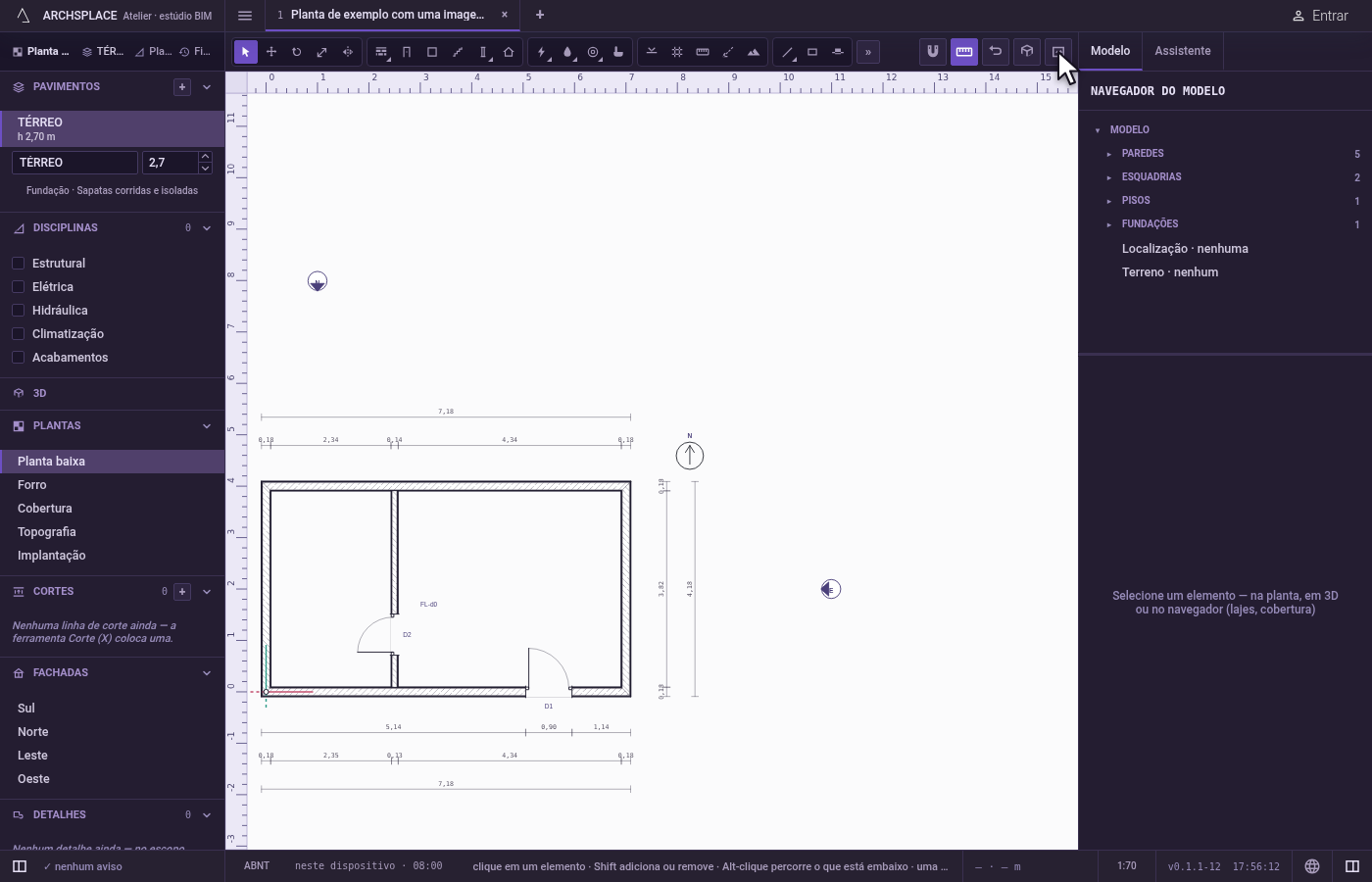

Remova quando terminar. Remover a imagem de base, no painel, tira a imagem do pavimento.
O que é recusado
- Uma segunda imagem no mesmo pavimento. Um pavimento tem uma só imagem de base; uma importação nova a substitui.
- Outros tipos de arquivo. Só imagens PNG, JPEG e WebP são oferecidas.
- Retângulo, Excluir ou Mover. O retângulo e Selecionar tudo nunca pegam a imagem de base, Excluir recusa e manda usar Remover a imagem de base no painel, e Mover diz que ela se move com as setas do teclado.
- Uma largura igual a zero. A largura precisa ser maior que zero.
O que vai para o contrato
A importação acrescenta um registro de imagem de base ao pavimento, num único passo que um único desfazer anula: o pavimento, a própria imagem, o tamanho dela em pixels, a largura em metros, a opacidade e o deslocamento. Cada mudança no painel é mais um passo. Remover imagem de base tira o registro do projeto. Uma imagem grande deixa o arquivo do projeto grande.
Perguntas frequentes
Como ponho uma planta escaneada na escala certa?
Selecione a imagem de base e digite a largura dela nas unidades do projeto: a imagem é esticada até essa largura e mantém as proporções. Meça na imagem um comprimento conhecido com uma guia ou uma parede e ajuste a largura até bater.
Um pavimento pode ter duas imagens de base?
Não. Um pavimento tem uma só imagem de base. Importar outra imagem no mesmo pavimento substitui a primeira.
A imagem de base aparece nas minhas pranchas?
Não. A imagem de base fica na tela, sob a planta, para você desenhar por cima. Ela não faz parte dos desenhos.
