Mover

Mover leva elementos da planta de um ponto base até onde você os solta, ou por uma distância que você digita. Com Ctrl pressionado, deixa uma cópia, e digitar x e um número logo depois da cópia a repete como uma matriz.

O que é

Mover pega o que você tem na mão e leva de um ponto base até um ponto de destino, os dois encontrados pelo ímã, ou por uma distância que você digita. Paredes, tubos e vigas se movem como uma rede: um canto que eles dividem com uma parede que não está selecionada vai junto, então nada que estava unido se separa, e uma parede que termina na face de uma parede movida desliza para continuar encostada nela. Uma janela, uma porta ou um dispositivo de parede movido sozinho vai para a parede sob o ponto onde você o solta, ou desliza ao longo da própria parede.

Com Ctrl pressionado na hora de soltar, Mover deixa uma cópia e mantém o original. Uma parede copiada leva junto as janelas, as portas e os dispositivos dela. Logo depois de uma cópia, digitar x e um número repete o mesmo passo como uma matriz.

Quando usar

Para levar uma divisória, um pilar ou um aparelho sanitário ao lugar certo.
Para copiar uma janela ao longo de uma fachada, ou um pilar ao longo de um eixo, com um espaçamento exato.
Para criar uma fileira de elementos iguais com uma cópia e um número digitado.
Para colocar o que você copiou com Ctrl+C: Colar ativa Mover para você.

Passo a passo

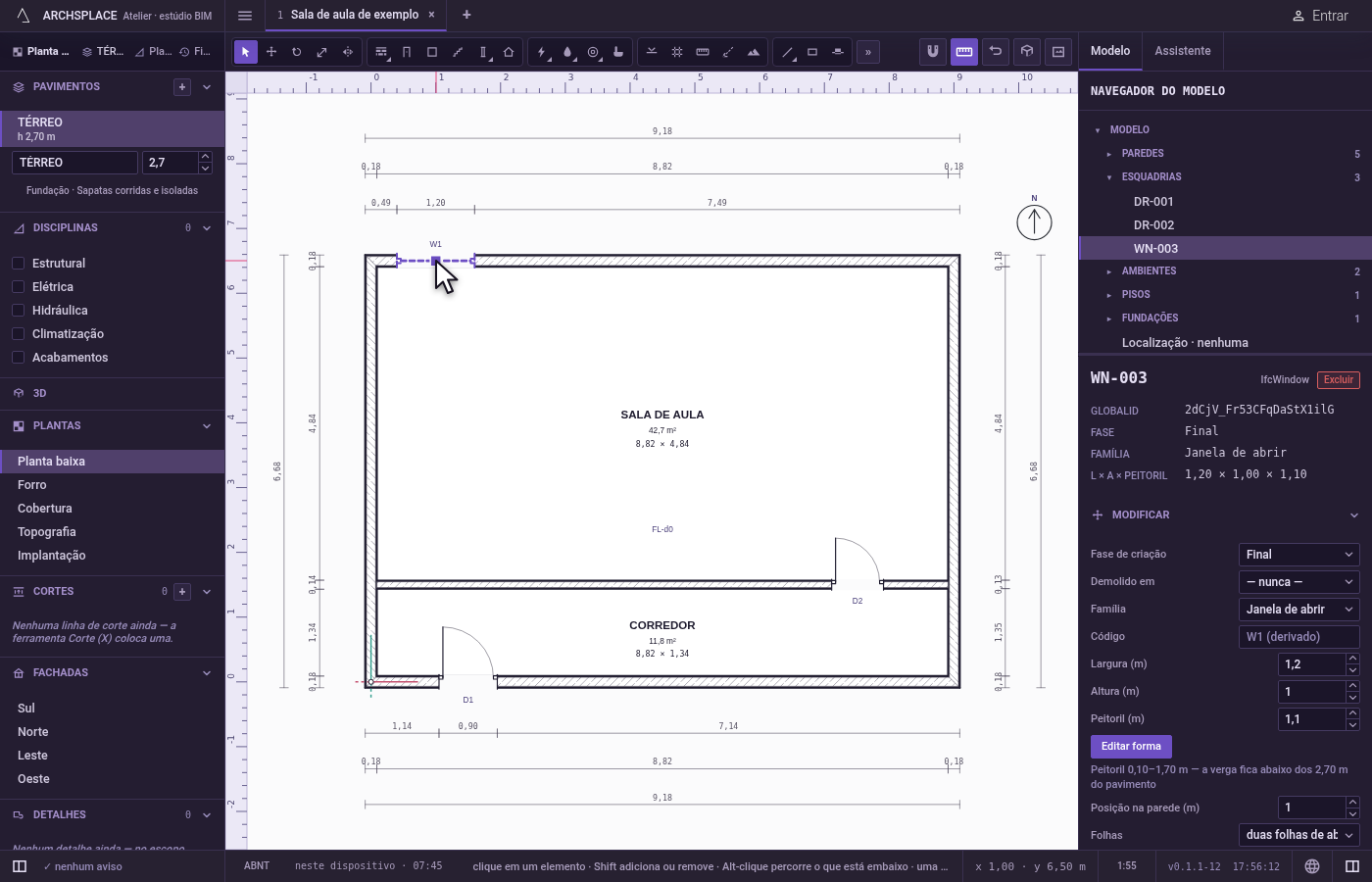

Pegue o que vai se mover. Selecione um elemento ou vários com Selecionar. Você também pode pular este passo e clicar no próprio elemento no passo seguinte.

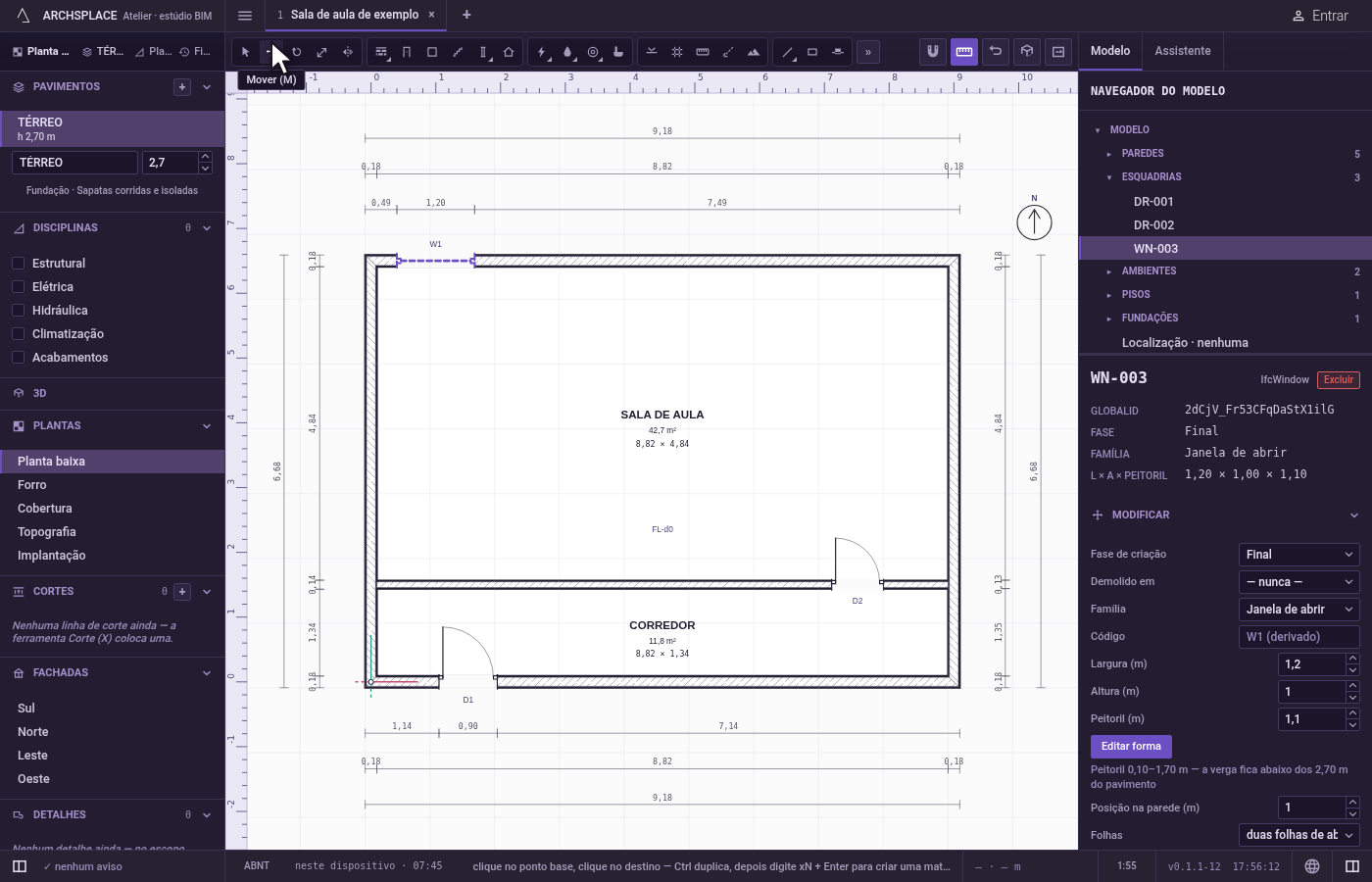

Ative a ferramenta. Aperte M ou clique no botão Mover. Com paredes, tubos ou vigas selecionados, as alças dos cantos deles continuam visíveis.
Clique no ponto base. Clique no ponto que você vai levar, como o canto de uma parede ou o centro de um pilar: o ímã prende o clique no ponto mais próximo ao alcance (veja O ímã). Sem nada selecionado, clique no próprio elemento; o ponto em que você clica nele é o ponto base.
Mostre o caminho. Uma prévia do que se move acompanha o cursor, e as paredes que vão junto mostram onde vão ficar. Shift, ou F8 enquanto estiver ligado, mantém o movimento na horizontal ou na vertical.
Solte, ou digite a distância. Clique onde o ponto base deve cair, de novo pelo ímã. Ou digite a distância nas unidades do projeto e aperte Enter: os elementos andam essa distância na direção do cursor. Segure Ctrl (⌘ no Mac) ao clicar ou ao apertar Enter para deixar uma cópia.
Repita a cópia. Logo depois de uma cópia, digite x e um número e aperte Enter: x5 coloca cópias até que sejam cinco, cada uma um passo igual mais adiante. Se digitar / e um número, a distância entre o original e a cópia é dividida nesse número de partes iguais. * funciona como x.

O que é recusado

Um destino que romperia uma junção. Se o movimento deixasse uma parede, um tubo ou uma viga com menos de um centímetro, nada se move, e o Atelier explica o motivo num aviso no canto superior direito.
Anotações. Uma cota, um detalhe ou o quadro de uma chamada não se movem com Mover: cada um avisa que se move com as setas do teclado ou pelo próprio painel.
Uma matriz grande demais. Uma matriz que colocaria mais de 2000 cópias de uma vez é recusada, com a contagem, e também uma que levaria o projeto a mais de 10.000 instâncias de componentes.
Um clique sem nada para mover. Sem nada selecionado, um clique num ponto vazio não faz nada.

O que vai para o contrato

Um único passo, que um único desfazer anula. Cada elemento movido mantém o seu registro e recebe os novos pontos: as duas pontas de uma parede, a posição de um pilar, o ponto de um ambiente, a linha de percurso de uma escada, os vértices de uma cobertura. As pontas das paredes, dos tubos e das vigas que encontravam o elemento movido também são gravadas, para que continuem unidas. Uma janela ou uma porta mantém a parede e a distância ao longo dela, ou passa para a parede em que foi solta. Uma cópia acrescenta registros novos no fim das listas, com as esquadrias e os dispositivos de uma parede copiada, e uma matriz acrescenta todas as cópias num único passo.

Conceitos

O ímã

Veja também

Perguntas frequentes

Como movo uma parede por uma distância exata?

Selecione a parede, aperte M, clique num ponto base, aponte o cursor para onde ela deve ir, digite a distância e aperte Enter. A parede anda essa distância no sentido que você indicou.

Como faço uma fileira de cópias com o mesmo espaçamento?

Mova uma cópia com Ctrl pressionado, digite x seguido do total que você quer, por exemplo x5, e aperte Enter. Se digitar /5, as cópias dividem o intervalo entre o original e a primeira cópia.

As paredes unidas à que eu movo continuam unidas?

Sim. Os cantos que a parede movida divide com outras paredes vão junto com ela, e as paredes que terminam na face dela deslizam para continuar encostadas.
