Unidade de ventilação
Unidade de ventilação coloca a unidade até onde vão os dutos, com um clique num ambiente; quando a fase já tem uma, um clique a leva para ali, e os dutos acompanham. Ctrl e um clique acrescentam outra unidade.
O que é
A unidade de ventilação é para onde vão os dutos. A ferramenta coloca uma vez e depois move: o primeiro clique num ambiente coloca a unidade, e cada clique depois disso leva a unidade da fase em que você desenha para o ambiente clicado, dando a ela o tipo escolhido na lista. Os dutos acompanham na hora. Com Ctrl pressionado, um clique acrescenta outra unidade.
A lista oferece as unidades do seu modelo de norma; num projeto com a norma brasileira, o exaustor central (fluxo simples), a ventilação com recuperador de calor (duplo fluxo) e o ar-condicionado dutado. O ar-condicionado dutado é uma unidade de tipo próprio: colocá-lo ou movê-lo nunca move a unidade de ventilação, e vice-versa.
Quando usar
- Para colocar a unidade de um sistema de ventilação novo.
- Para levar a unidade a outro ambiente, como o sótão ou a casa de máquinas, e ver os dutos lançados de novo.
- Para trocar entre uma unidade de fluxo simples e uma de duplo fluxo.
Passo a passo

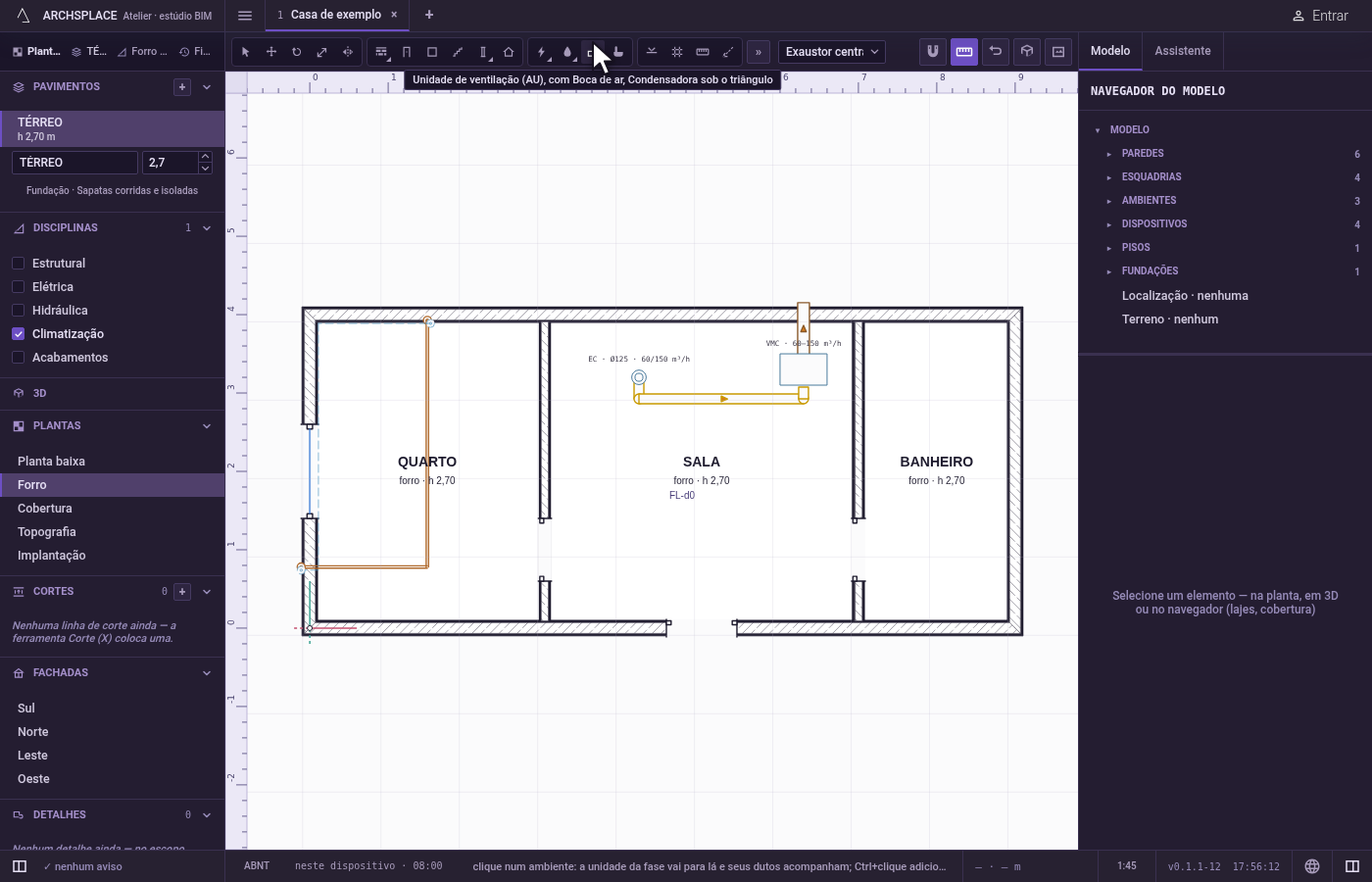

Ative a ferramenta. Digite
Ae logo depoisU, ou escolha a ferramenta na barra, onde ela divide um botão com a boca de ar e a condensadora. A barra de status diz que um clique num ambiente leva a unidade da fase para ali e que Ctrl e um clique acrescentam outra.

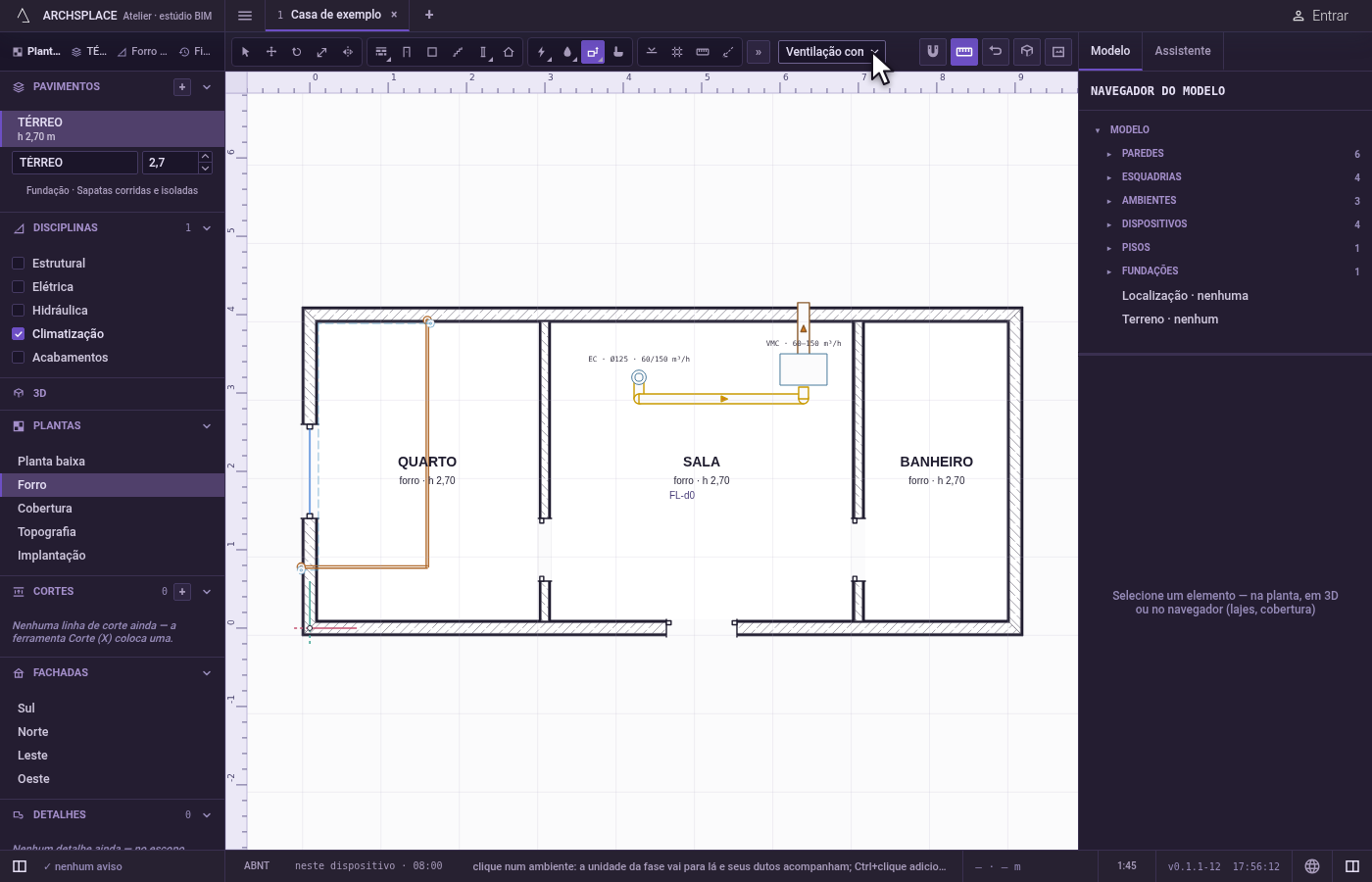

Escolha o tipo. Escolha a unidade na lista ao lado das ferramentas.

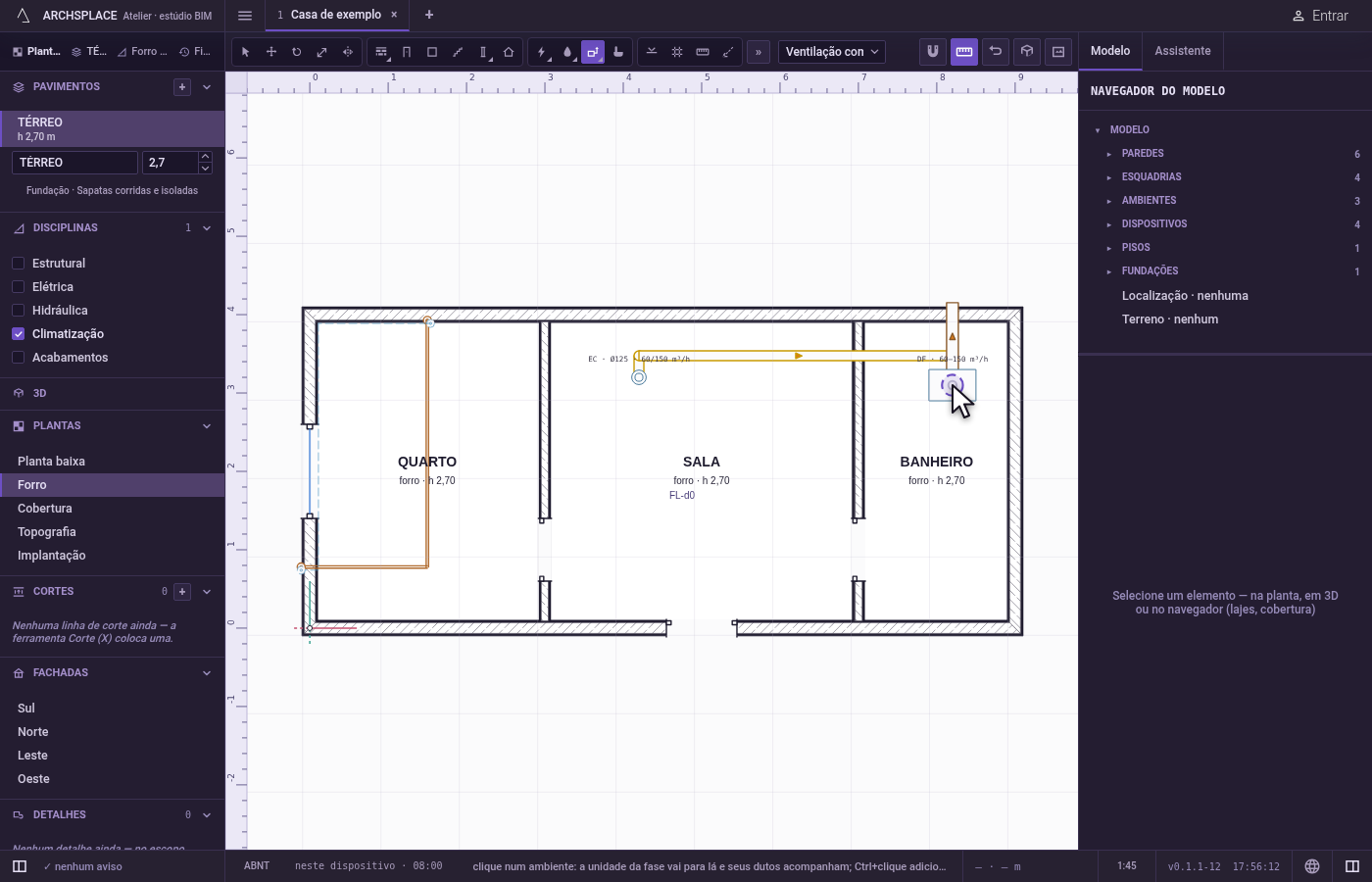

Clique dentro de um ambiente. Sem nenhuma unidade desse tipo ainda nesta fase, ela é colocada no clique. Com uma ou mais, a primeira colocada vai para lá e assume o tipo escolhido, e os dutos acompanham.

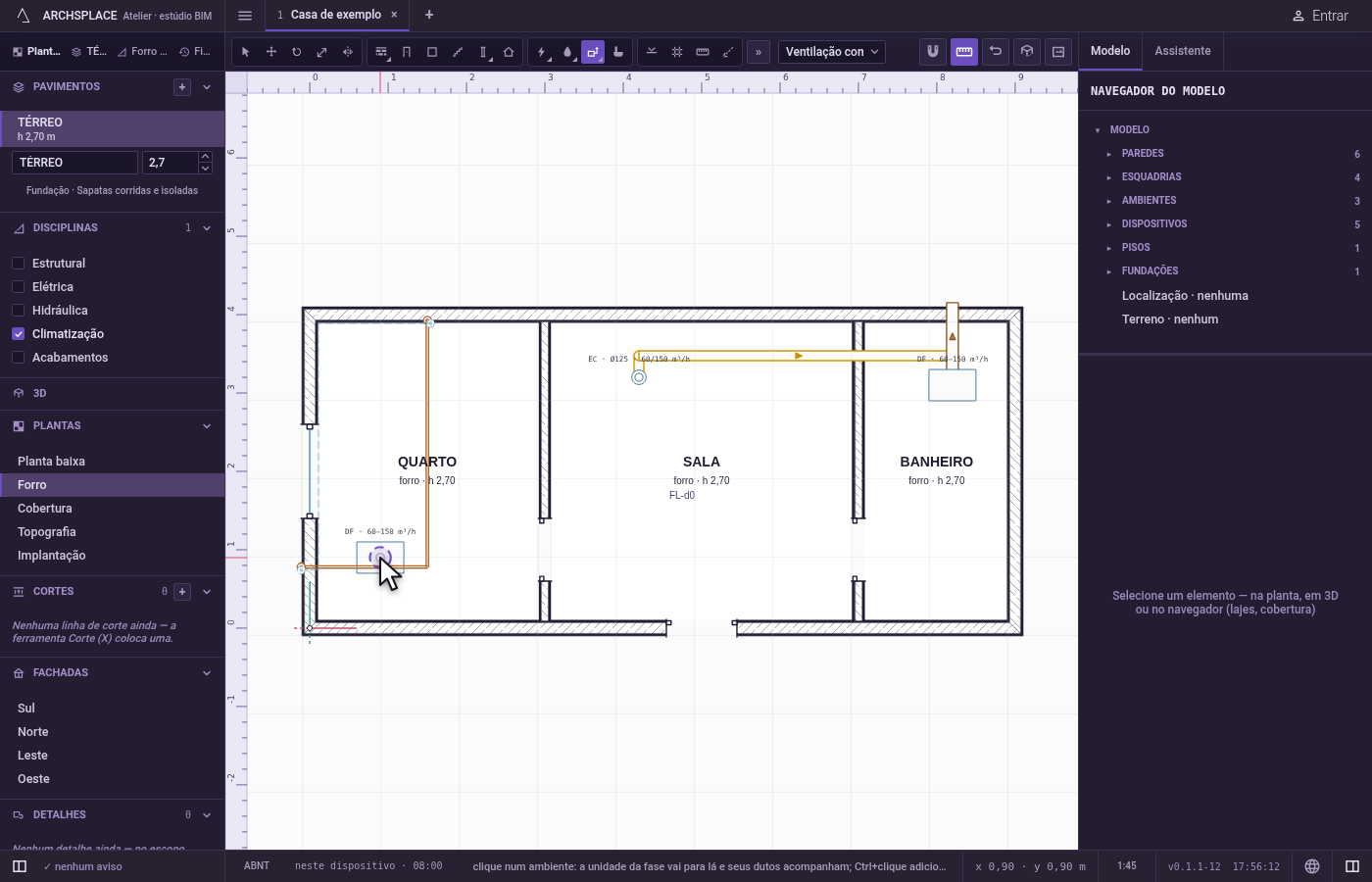

Acrescente outra, com Ctrl. Segure
Ctrl(⌘no Mac) ao clicar: uma unidade nova é colocada.
O que é recusado
- Um clique fora de um ambiente. Fora de qualquer ambiente fechado por paredes, um aviso pede um clique dentro de um ambiente, e nada é colocado nem movido.
- Uma unidade que nenhum duto alcança. Uma unidade num lugar onde nenhum duto chega, como sob um furo na laje, é apontada pelo projeto, e nenhum duto é lançado até ela.
O que vai para o contrato
Um único passo, que um único desfazer anula. A primeira unidade, e cada unidade acrescentada com Ctrl, acrescenta um registro de dispositivo: o tipo, o ambiente, o ponto em metros e a fase. Um movimento muda o tipo, o ambiente e o ponto da unidade movida. Os dutos nunca são gravados: eles são calculados cada vez que o projeto é gerado.
Conceitos
Veja também
Perguntas frequentes
Como levo a unidade de ventilação para o sótão?
Abra a planta do pavimento onde ela deve ficar, ative a ferramenta Unidade de ventilação e clique dentro do ambiente. A unidade vai para lá, e todos os dutos são lançados de novo até ela.
Como troco uma unidade de fluxo simples por uma de duplo fluxo?
Escolha o outro tipo na lista ao lado das ferramentas e clique onde ela fica: a unidade da fase vai para lá e assume o tipo escolhido.
