Polígono
Polígono desenha um contorno regular fechado de três a sessenta e quatro lados iguais no editor de esboço, a partir do centro e de um vértice, do centro e do meio de um lado, ou das duas pontas de um lado. O número de lados é digitado, ou mudado com as setas para cima e para baixo.
O que é
Polígono desenha um contorno regular: todos os lados com o mesmo comprimento, todos os cantos iguais. Ele começa com quatro lados cada vez que você o ativa, e você digita outra quantidade antes de começar, ou a muda com as setas em qualquer passo. Há três jeitos de lançá-lo:
- Inscrito, o jeito inicial: um centro e depois um vértice. Os vértices ficam num círculo que passa pelo ponto que você dá.
- Circunscrito: um centro e depois o meio de um lado. Os lados tocam um círculo que passa pelo ponto que você dá.
- Por lado: as duas pontas de um lado. O polígono é construído à esquerda desse lado, indo da primeira ponta para a segunda.
Quando usar
- Para desenhar uma janela hexagonal ou octogonal, ou uma área de padrão poligonal.
- Para lançar uma forma regular sobre um lado que já existe.
Passo a passo
Ative Polígono. No editor de esboço (veja em Selecionar como entrar nele), digite
P,O,Lem seguida, ou clique em Polígono na barra do editor. A dica mostra os lados e o jeito em vigor, como 4 lados, inscrito.

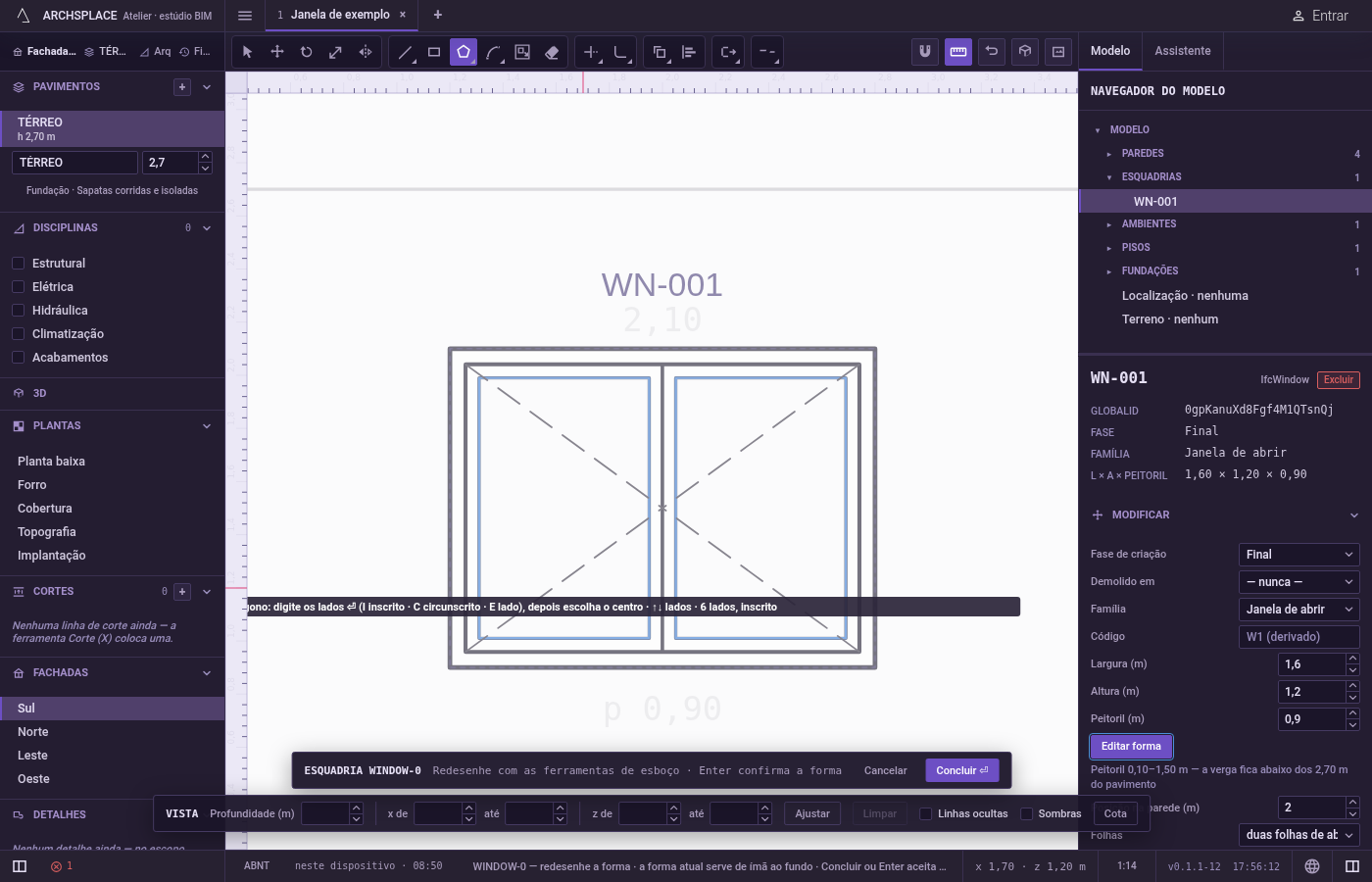

Defina os lados e o jeito. Digite o número de lados e aperte
Enter. AperteIpara inscrito,Cpara circunscrito, ouEpara passar a por lado e voltar. Essas teclas funcionam antes do primeiro clique. As setas para cima e para baixo acrescentam ou tiram um lado em qualquer passo.

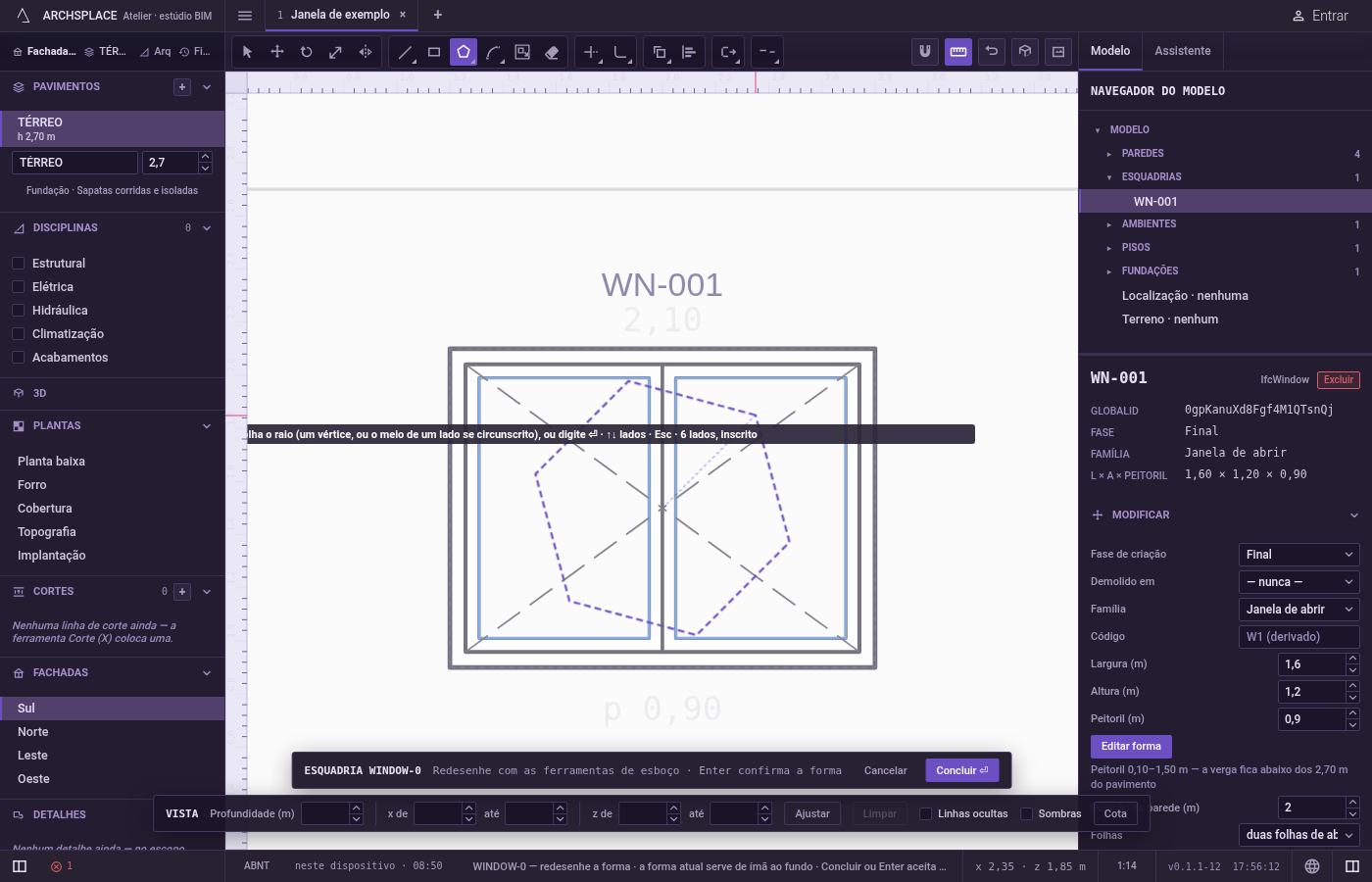

Clique no centro, ou na primeira ponta do lado. Ele se prende a cantos, pontos médios, centros de arcos, cruzamentos, à forma em vigor esmaecida e às linhas da vista.

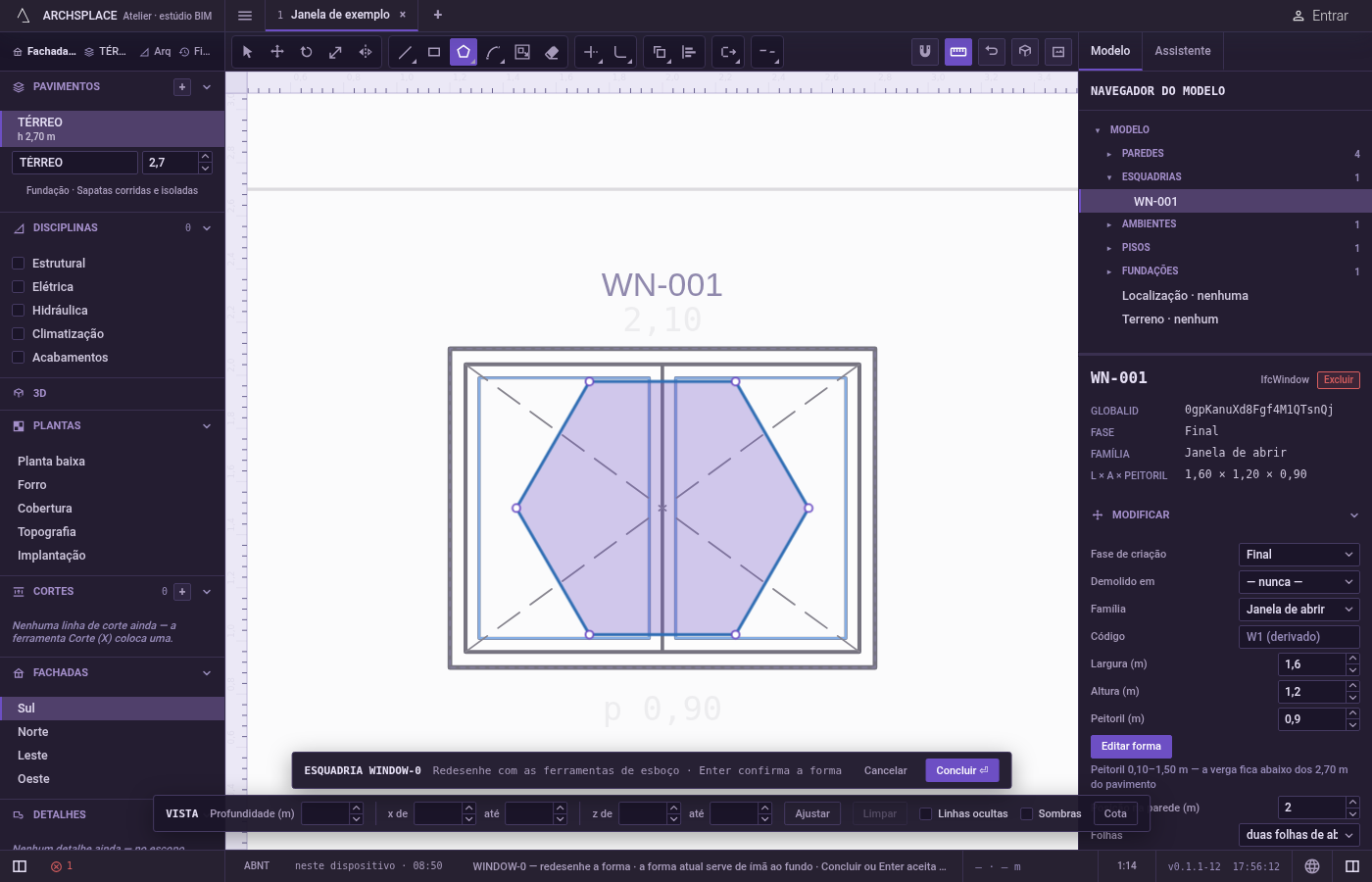

Clique no vértice, no meio de um lado, ou na segunda ponta. O polígono acompanha o cursor, girado na direção dele. Clique para desenhá-lo. Ou aponte na direção desejada, digite a distância a partir do centro (ou o comprimento do lado, por lado) nas unidades do projeto e aperte
Enter; um ponto digitado comox;you@dx;dytambém funciona.

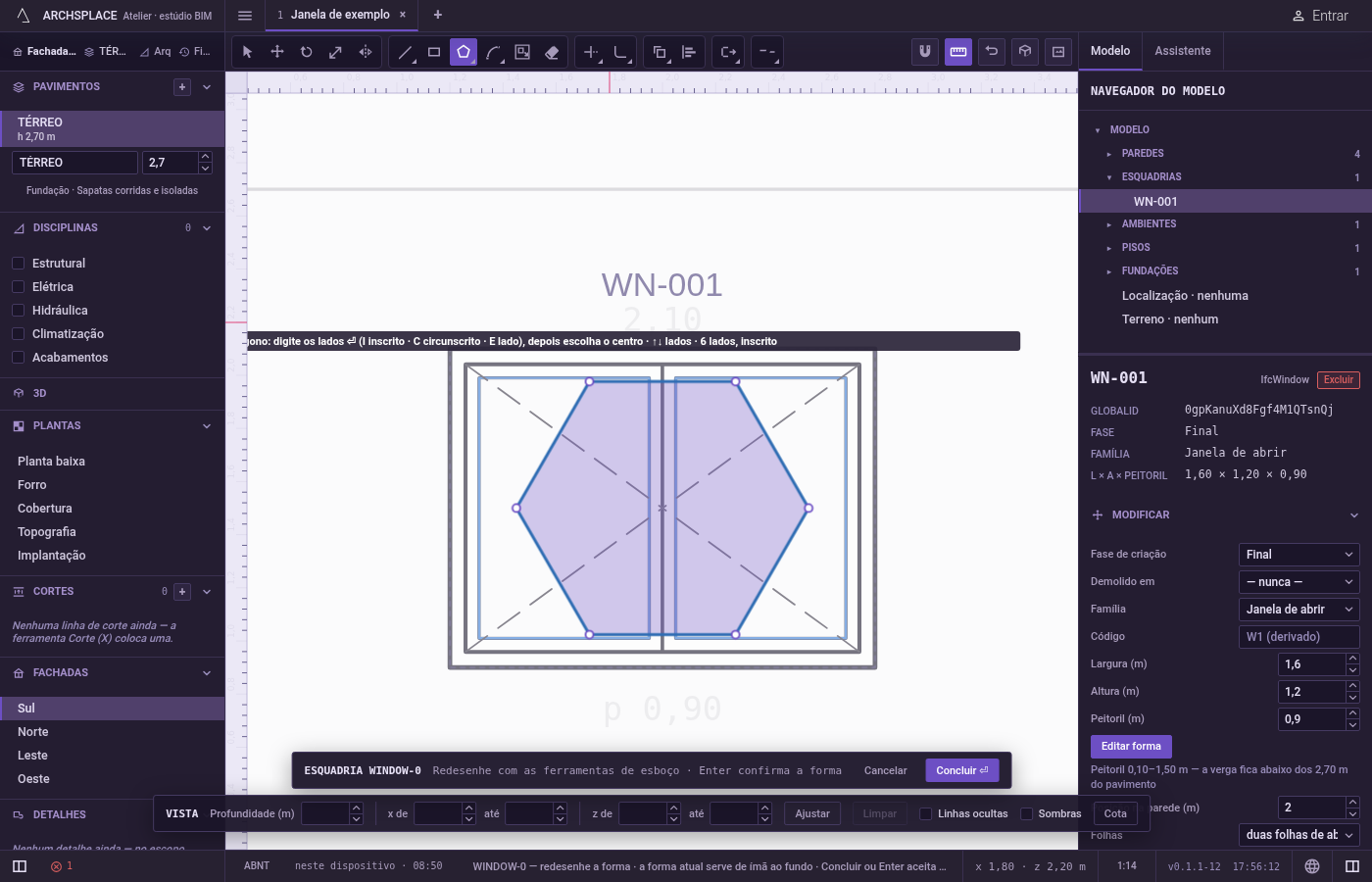

Siga em frente. O polígono é desenhado e fica selecionado, e a ferramenta fica pronta para o próximo com a mesma quantidade e o mesmo jeito.
Escdescarta o primeiro ponto e depois volta para Selecionar.
O que é recusado
- Menos de três lados ou mais de sessenta e quatro. Uma quantidade digitada fora desse intervalo é recusada com um polígono tem de 3 a 64 lados. As setas param nesses limites.
- Um vértice sobre o centro. Um segundo ponto sobre o primeiro não forma figura, e a dica diz isso.
- Mudar o jeito depois do primeiro clique.
I,CeEsó funcionam antes do primeiro ponto. - Um centro digitado em números. Antes do primeiro clique, os números digitados definem a quantidade de lados. Clique no centro.
O que vai para o contrato
Nada até você apertar Concluir. Cada polígono é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.
Um polígono são só cantos, um ponto cada, sem curvatura. Um quadrado lançado por lado sobre um lado de 1 metro, como área de piso:
Perguntas frequentes
Como desenho uma janela octogonal de 80 centímetros entre lados opostos?
Digite P, O, L em seguida, digite 8 e aperte Enter, aperte C para circunscrito, clique no centro, digite 0,4 e aperte Enter: o meio dos lados fica a 40 centímetros do centro.
Como desenho um polígono sobre um lado existente?
Aperte E antes do primeiro clique e depois clique nas duas pontas do lado. O polígono é construído à esquerda do lado, indo da primeira ponta para a segunda.
Posso mudar o número de lados enquanto desenho?
Pode. A seta para cima acrescenta um lado e a seta para baixo tira um, em qualquer passo, e a prévia acompanha.
