Escada desenha uma escada pela linha de percurso: você clica no pé, em cada curva, e segue até os degraus alcançarem o pavimento seguinte, e então aperta Enter. A linha de percurso, os degraus em leque e a construção são editados depois, no painel dela.

O que é

Escada desenha uma escada a partir da linha de percurso, a linha por onde uma pessoa sobe. Você clica no pé, num ponto em cada curva, e segue até a escada chegar ao pavimento seguinte. Enquanto você desenha, o Atelier distribui os degraus ao longo da linha como seriam construídos, a partir da altura entre os pavimentos e das regras de escada do seu modelo de norma, e diz quantos já estão colocados e quantos ainda faltam. As curvas recebem degraus em leque, três por curva de início.

A escada sobe até o pavimento acima do que está aberto na planta; desenhada no último pavimento, ela vem do pavimento de baixo. O painel define depois a largura, o pavimento que ela alcança, os degraus em leque por curva, a linha de percurso ponto a ponto e a construção: concreto maciço, longarina ou só os pisos, com espelhos fechados ou sem espelhos.

Quando usar

Para colocar uma escada reta, em L ou em U entre dois pavimentos.
Para encaixar uma escada numa caixa de escada dada, desenhando a linha de percurso dentro dela.
Para redesenhar uma escada levantada com os lances medidos.

Passo a passo

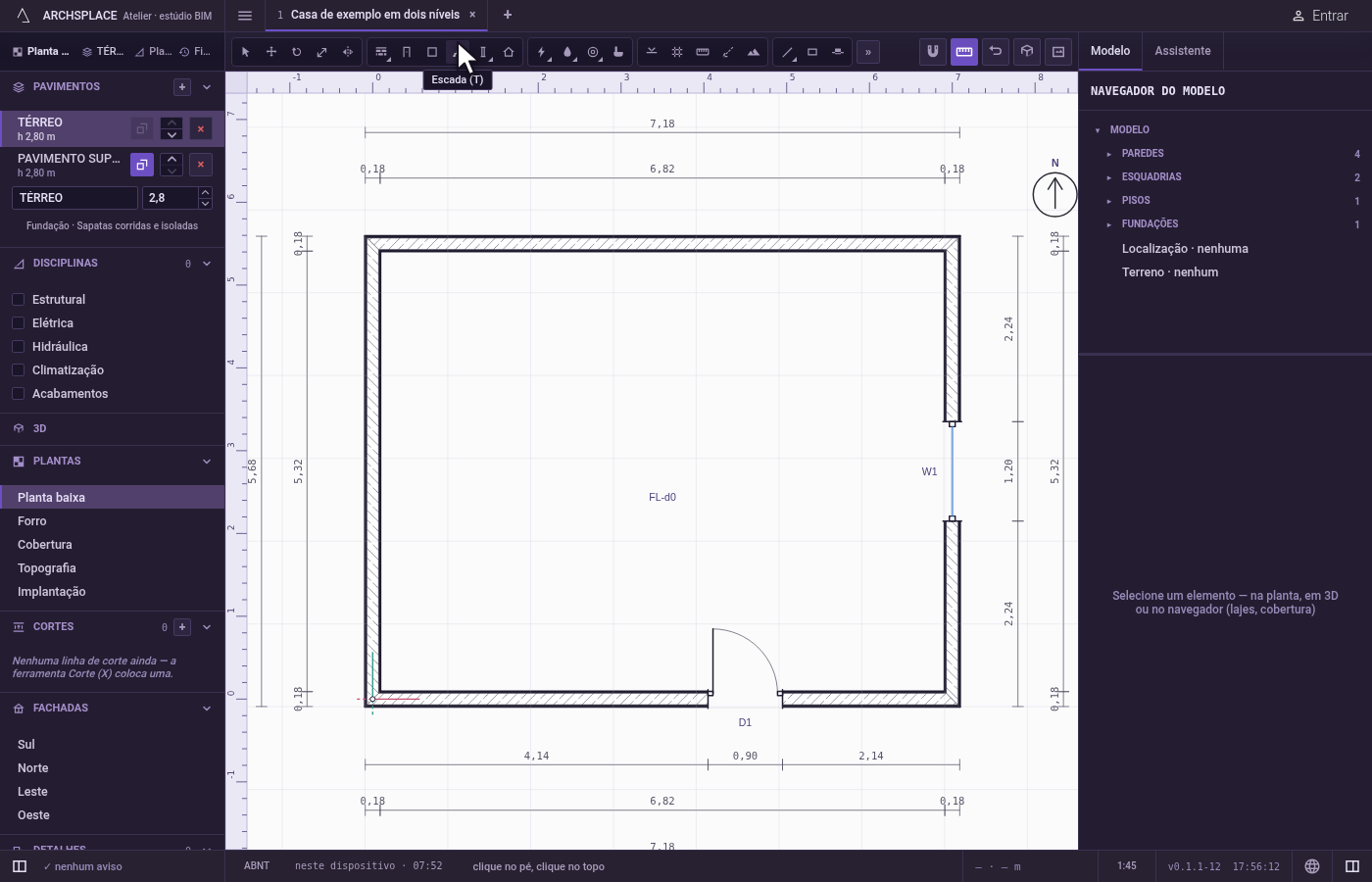

Ative a ferramenta. Aperte T ou clique no botão Escada.
Clique no pé. O ímã prende o clique no ponto mais próximo ao alcance. A linha de percurso começa ali.

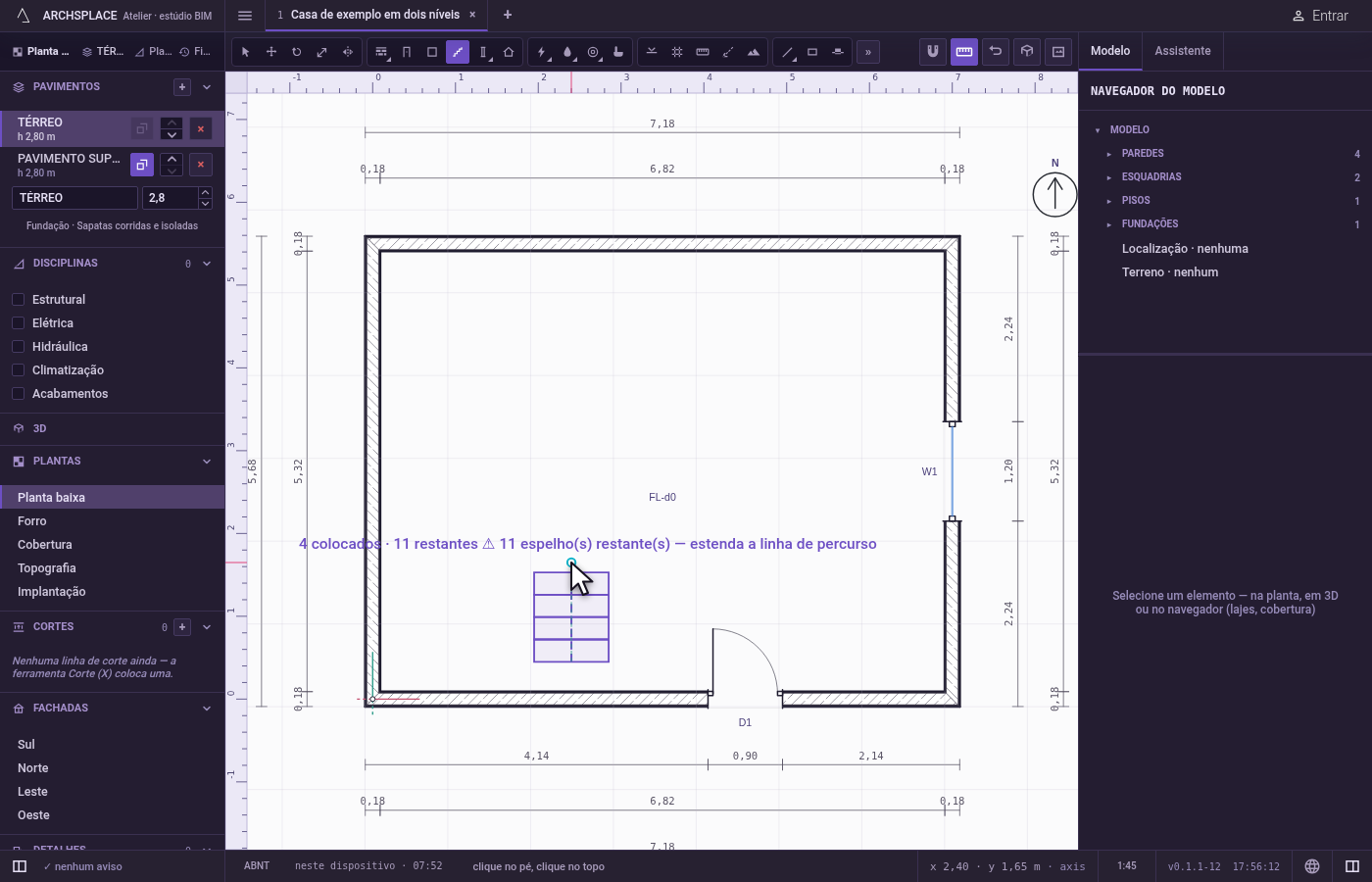

Percorra a linha. Mova o cursor: os degraus aparecem ao longo da linha, e o rótulo junto ao cursor diz quantos estão colocados e quantos faltam. Shift, ou F8 enquanto estiver ligado, mantém um lance na horizontal ou na vertical. Clique para marcar uma curva, ou digite o comprimento de um lance nas unidades do projeto e aperte Enter para marcar a curva a essa distância, na direção do cursor.

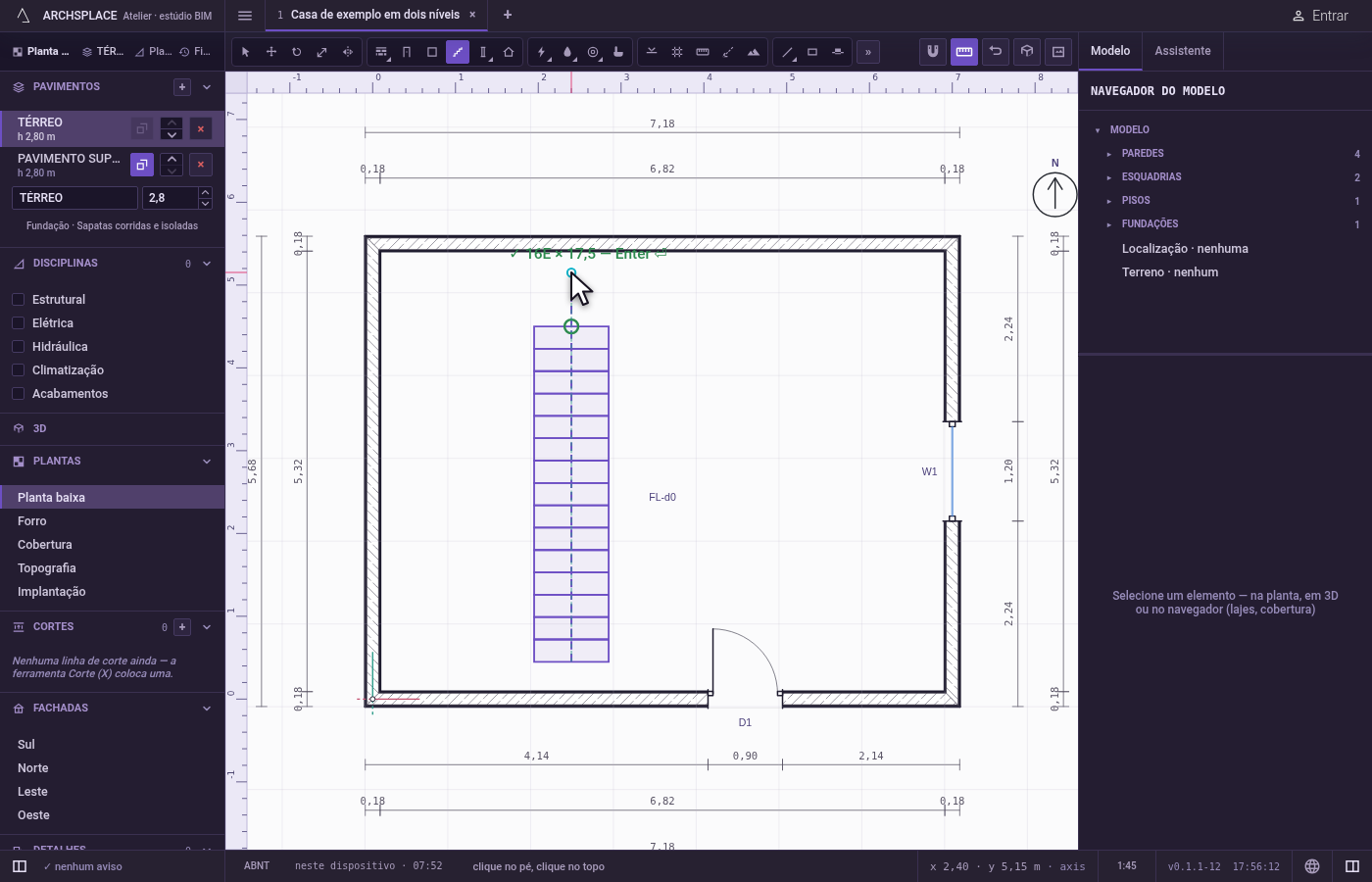

Chegue ao pavimento. Quando os degraus alcançam o pavimento seguinte, o rótulo vira um sinal de confirmação com o número de espelhos e a altura deles, e um ponto marca onde termina o último degrau. Um sinal de alerta aparece junto quando uma regra não é atendida, como degraus em leque estreitos demais na linha de percurso.

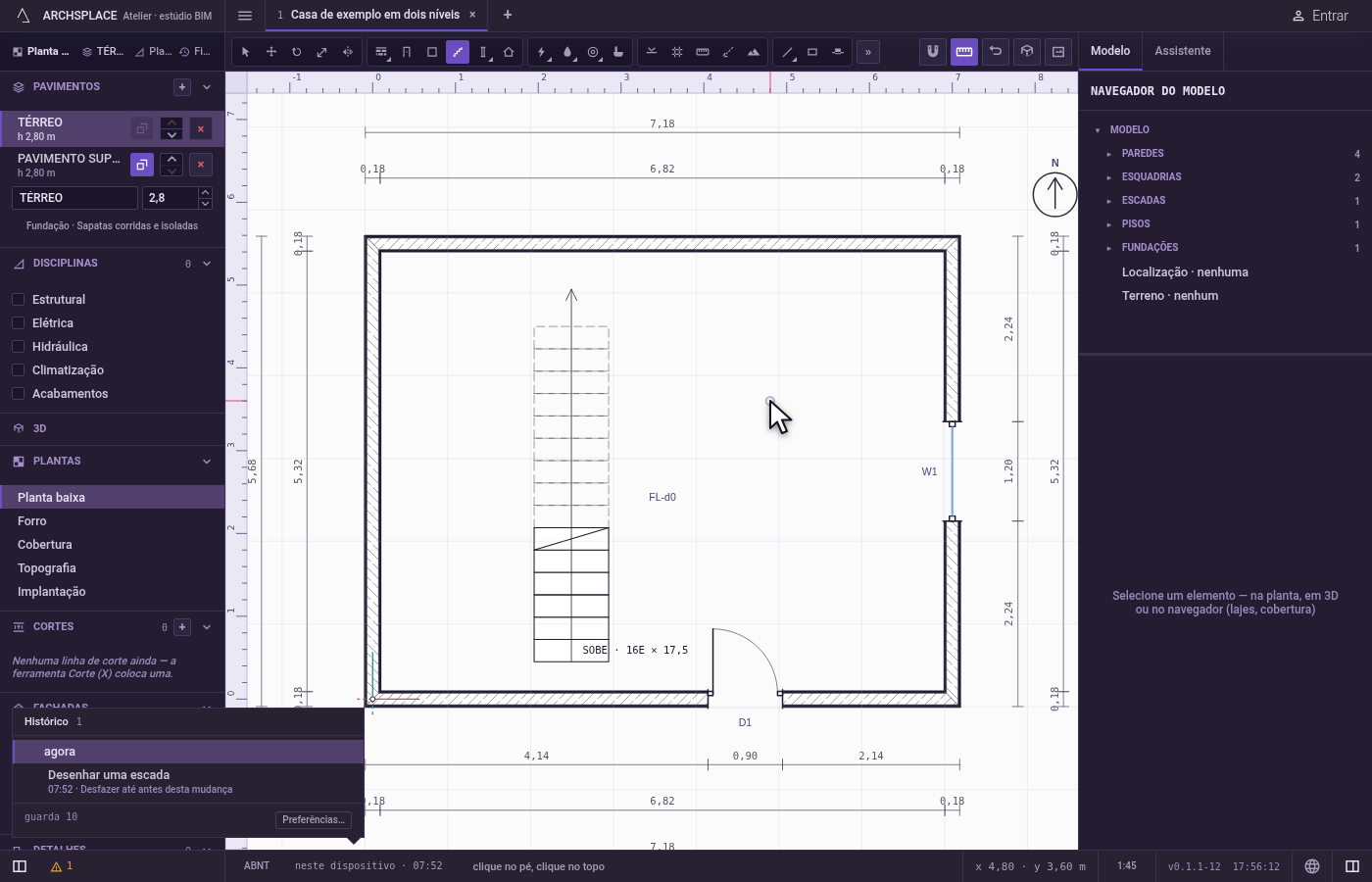

Aperte Enter. A escada é gravada. Pontos a menos de 5 cm um do outro se fundem, e uma curva de menos de uns 5 graus é retirada, então uma linha desenhada à mão nunca ganha uma curva que você não quis. A ferramenta continua na mão para outra escada.
Termine no painel. Selecione a escada e defina a largura, o pavimento que ela alcança, os degraus em leque por curva e a construção. Dê um duplo clique na escada, ou aperte Enter com ela selecionada, para editar a linha de percurso na planta: os pontos de curva e os lances podem ser arrastados, deslocados com as setas, receber um comprimento digitado ou ser excluídos com Delete. Enter ou Esc encerram a edição.

O que é recusado

Uma linha de percurso de um só ponto. Enter não grava nada até a linha ter dois pontos.
Um segundo clique no mesmo ponto. Um clique a menos de 12 cm do último ponto não acrescenta nada.
Uma escada que não chega. Uma escada cujos degraus não alcançam o outro pavimento é gravada, mas o painel e a barra de status dizem quantos espelhos faltam: estenda a linha de percurso.
Uma escada estreita demais. O projeto recusa uma largura abaixo do mínimo físico, e as verificações apontam uma abaixo do mínimo legal ou de conforto do seu modelo de norma, ou degraus em leque estreitos demais na linha de percurso.

O que vai para o contrato

Um registro novo no fim da lista de escadas do projeto, num único passo que um único desfazer anula: o pavimento onde ela começa, o pavimento que ela alcança, a linha de percurso como uma lista de pontos em metros, três degraus em leque por curva, uma largura de 90 cm e a fase em que a vista desenha. Os pisos, os espelhos e as alturas deles nunca são gravados: eles são resolvidos a partir da linha de percurso e dos pavimentos cada vez que o projeto é gerado, assim como a abertura que a escada precisa na laje de cima. A construção é gravada quando você a define no painel.

Conceitos

O ímã

Veja também

Perguntas frequentes

Como o Atelier sabe quantos degraus a minha escada precisa?

Pela altura entre os dois pavimentos e pelas regras de escada do seu modelo de norma. Enquanto você desenha a linha de percurso, o rótulo junto ao cursor conta os degraus colocados e os que ainda faltam, e vira um sinal de confirmação com o número de espelhos e a altura deles quando a escada chega ao pavimento seguinte.

Como faço uma escada que faz curva?

Clique num ponto em cada curva da linha de percurso. As curvas recebem degraus em leque, três por curva de início; mude esse número no painel da escada.

Como mudo a escada depois de desenhá-la?

Dê um duplo clique nela, ou selecione-a e aperte Enter, para editar a linha de percurso: os pontos de curva e os lances podem ser arrastados, deslocados com as setas, digitados ou excluídos.
