Arco por centro

Arco por centro desenha um arco de verdade no editor de esboço a partir de um ponto inicial, de um centro e de um fim dado pela direção do cursor a partir do centro ou por um ângulo que você digita. O arco corre no sentido anti-horário a partir do início, a não ser que o ângulo digitado seja negativo.

O que é

Arco por centro desenha um arco num círculo que você define pelo centro e por um ponto dele, o início. O arco corre a partir do início, no sentido anti-horário em torno do centro, até o ponto do círculo na direção do cursor. Ou você digita o ângulo que ele abrange, em graus: positivo no sentido anti-horário, negativo no horário. O raio é sempre a distância do centro até o início.

É o arco a usar quando o centro é conhecido, como num arco cujo centro fica na linha das nascenças.

Quando usar

Para desenhar um arco a partir do centro conhecido e do ponto de nascença.
Para desenhar um arco com um ângulo exato, como um quarto de círculo.

Passo a passo

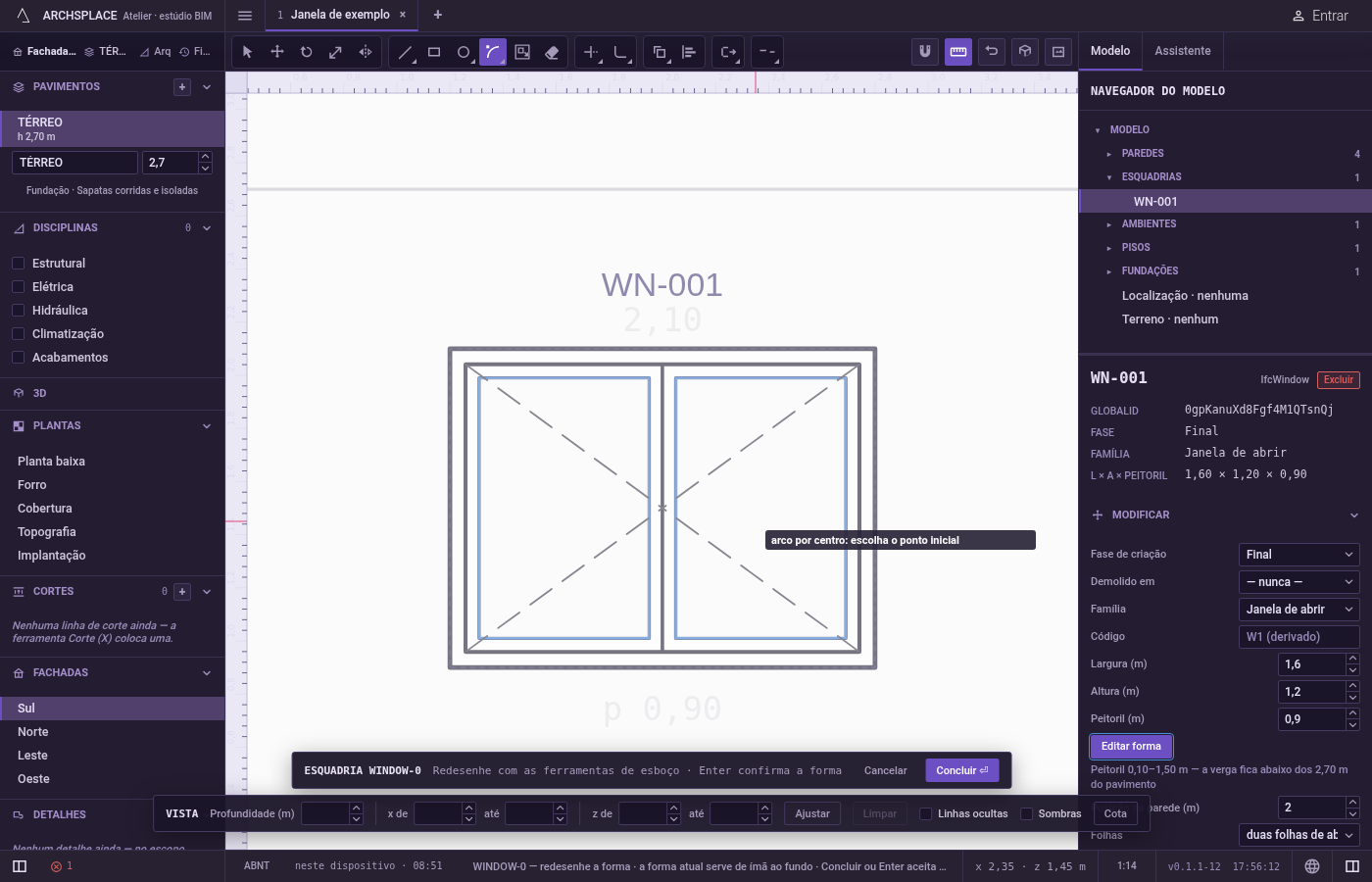

Ative Arco por centro. No editor de esboço (veja em Selecionar como entrar nele), digite A e logo depois C, ou clique em Arco por centro na barra do editor. A dica junto ao cursor diz arco por centro: escolha o ponto inicial.

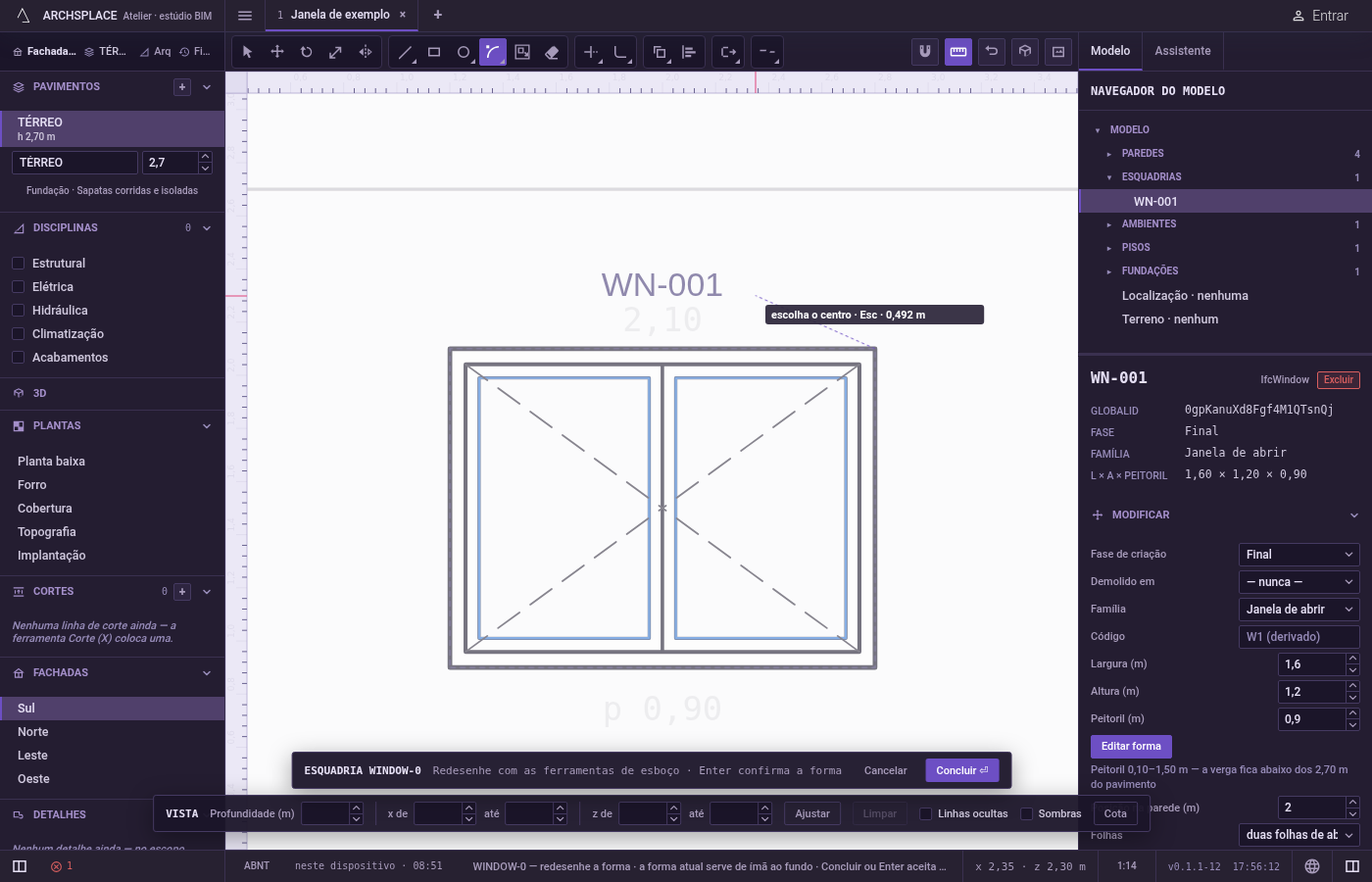

Clique no início. Ele se prende a cantos, pontos médios, cruzamentos, à forma em vigor esmaecida e às linhas da vista. Você também pode digitá-lo como x;y a partir da origem do editor, o centro da esquadria no nível do piso ou a origem da planta.

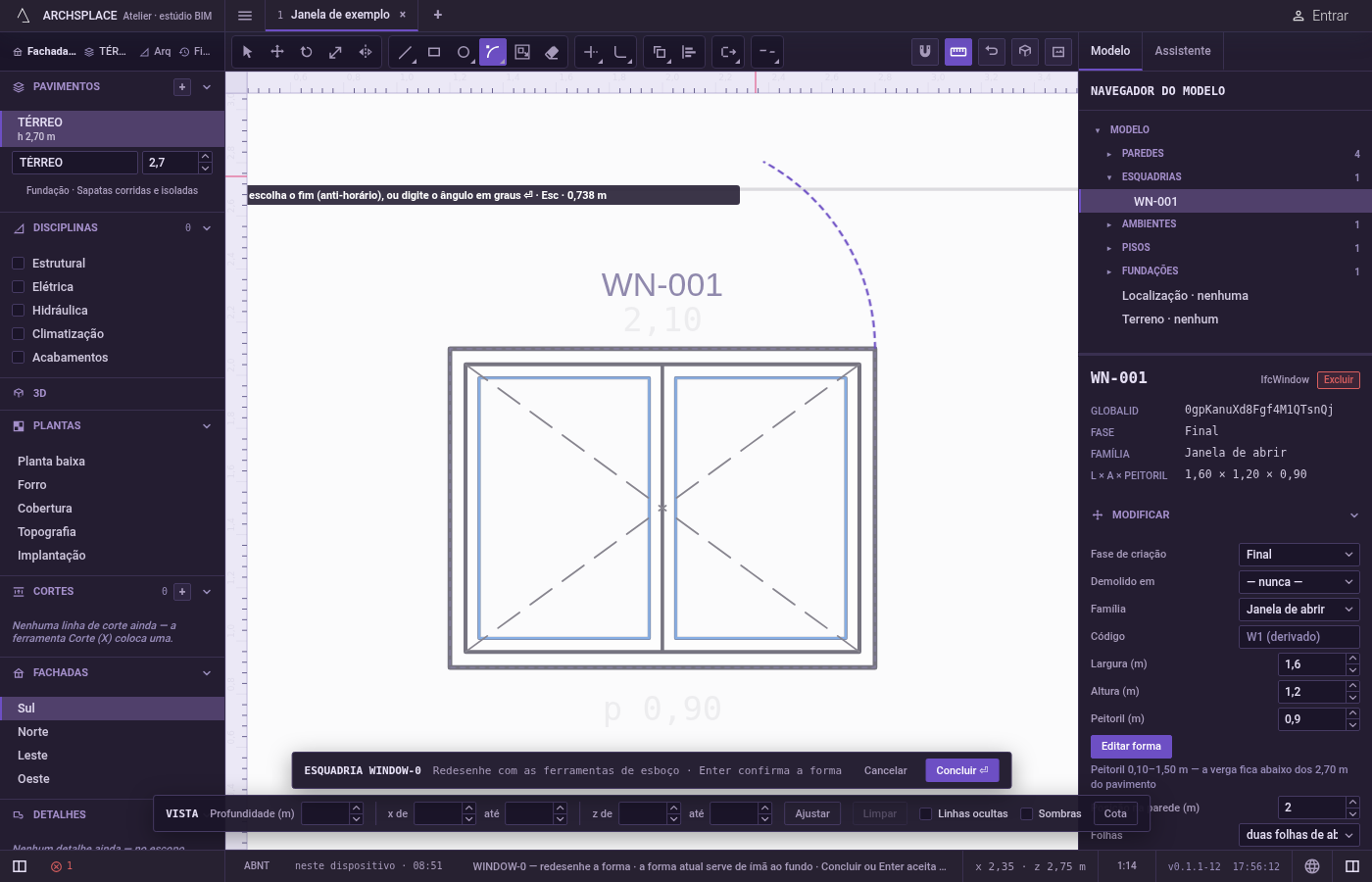

Clique no centro. Ele se prende do mesmo jeito e também pode ser digitado como ponto, @dx;dy medido a partir do início.

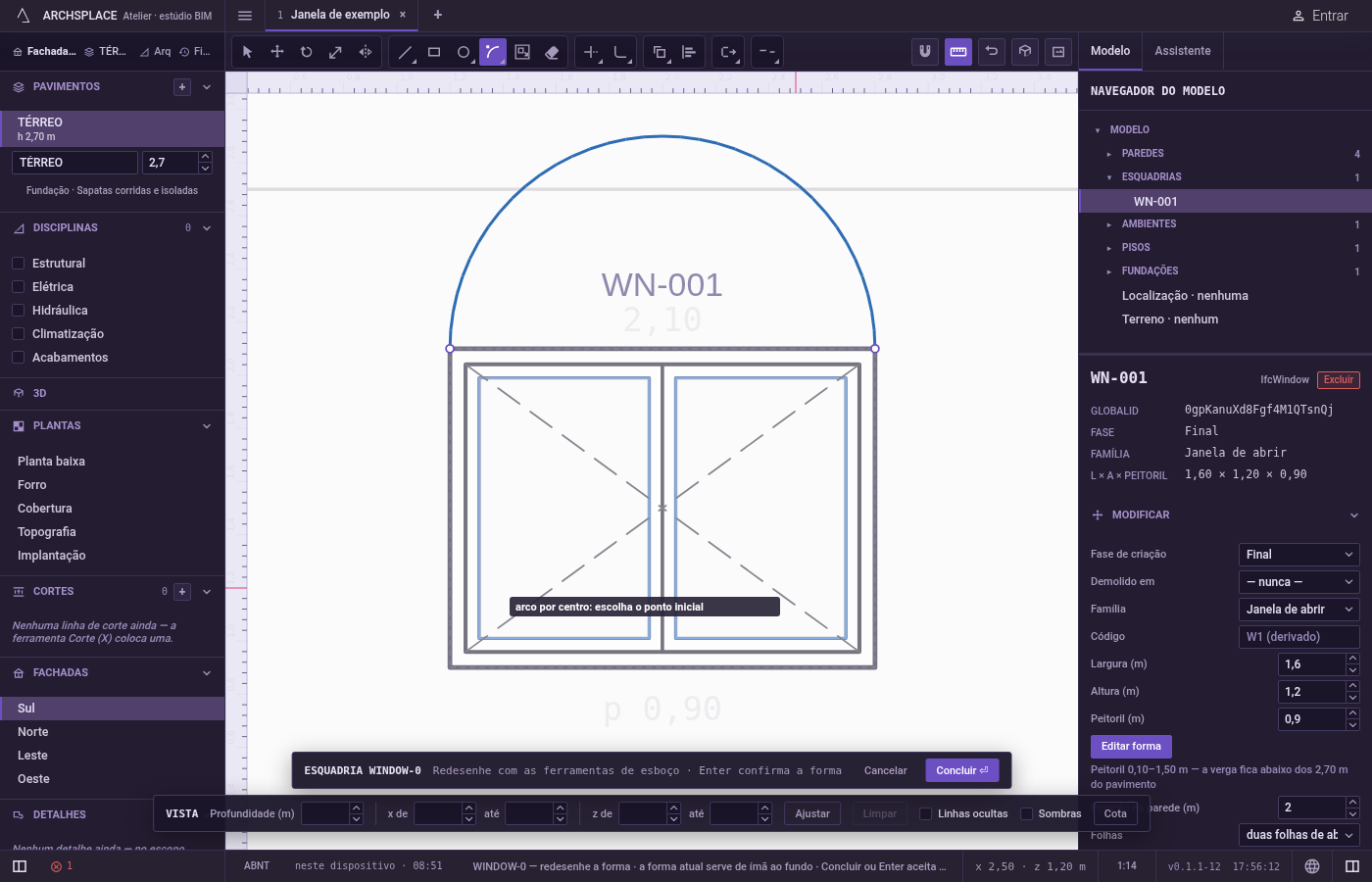

Aponte o fim, ou digite o ângulo. O arco acompanha o cursor, no sentido anti-horário a partir do início. Clique para desenhá-lo. Ou digite o ângulo que ele abrange em graus e aperte Enter: 90 para um quarto de círculo no sentido anti-horário, -90 no horário.

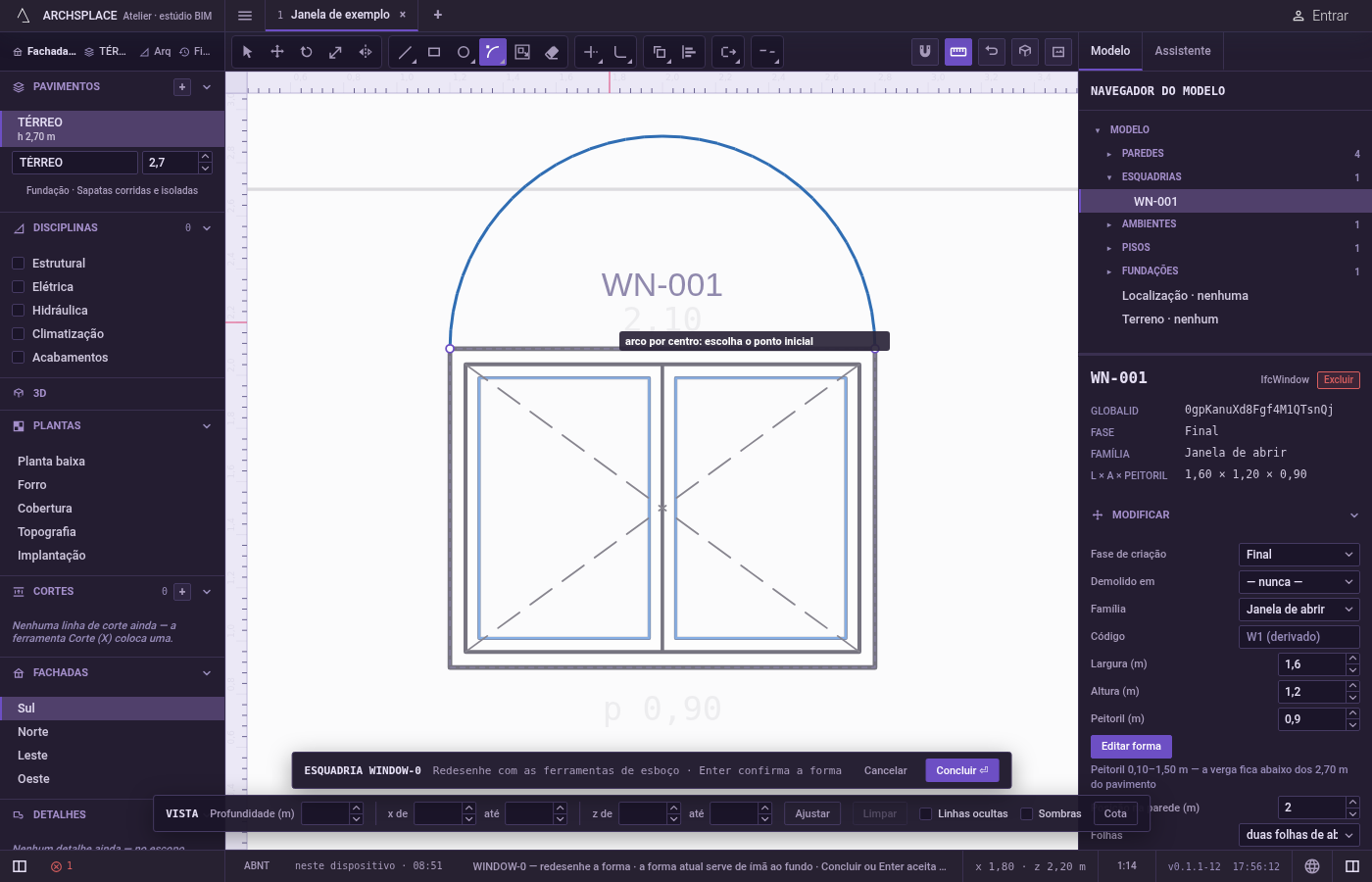

Siga em frente. O arco é desenhado e fica selecionado, e a ferramenta espera o próximo. Esc descarta os pontos dados e depois volta para Selecionar.

O que é recusado

Um centro sobre o início. Um círculo sem raio não forma arco, e a dica diz esse ponto não forma figura.
Um ângulo de nada ou uma volta inteira. Um fim na direção do início, um ângulo 0, ou 360 e mais, é recusado do mesmo jeito. Desenhe um círculo inteiro com Círculo.
Um ângulo digitado cedo demais. O ângulo só é aceito depois do centro. Um número sozinho digitado antes não faz nada.
O sentido horário com o cursor. O cursor sempre dá o arco no sentido anti-horário. Digite um ângulo negativo para o outro sentido.

Numa fachada, o sentido anti-horário é lido no referencial da própria esquadria, que pode aparecer invertido na tela conforme o lado para onde corre a parede. A prévia sempre mostra o arco que você vai ter.

O que vai para o contrato

Nada até você apertar Concluir. Cada arco é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

Um arco só fecha um contorno junto com as suas outras linhas. Ele vira uma curvatura, o terceiro número do ponto onde começa: 0.414214 para um quarto de círculo, 1 para um semicírculo.

Veja também

Perguntas frequentes

Como desenho um quarto de círculo?

Digite A e logo depois C, clique no início, clique no centro, digite 90 e aperte Enter. Um ângulo negativo, como -90, gira para o outro lado.

Por que o meu arco dá a volta pelo lado longo?

Com o cursor, o arco sempre corre no sentido anti-horário, do início até a direção do cursor. Comece pela outra ponta, ou digite um ângulo negativo, para ir no sentido horário.

O que define o raio?

A distância do centro até o início. O ponto final sempre cai nesse círculo, na direção do cursor.
