Arredondar

Arredondar arredonda o canto entre duas linhas ou arcos do editor de esboço com um arco do raio que você digita, cortando os dois até onde o arco os toca. Com raio zero, faz um canto vivo e limpo, e com linhas selecionadas, Enter arredonda todos os cantos delas.

O que é

Arredondar une duas linhas, dois arcos, ou uma linha e um arco, com um arco de raio definido que toca os dois. Cada um deles é cortado, ou alongado, até o ponto onde o arco o toca, e o lado que fica é o lado em que você o escolheu. Com raio zero, os dois simplesmente se encontram num canto vivo, o que também arruma duas linhas que passam uma da outra ou não chegam a se encontrar.

Arredondar trabalha nas linhas como você as desenhou. Dois lados vizinhos de um mesmo contorno, como dois lados de um retângulo, têm o canto substituído no lugar. Duas linhas abertas separadas são unidas pelas próprias pontas, e o arco entre elas entra como uma linha própria.

Quando usar

Para arredondar os cantos de uma janela ou de uma porta, ou os cantos de uma área de padrão.
Para fechar um canto de forma limpa entre duas linhas que não chegam a se encontrar, com raio zero.

Passo a passo

Ative Arredondar. No editor de esboço (veja em Selecionar como entrar nele), aperte F ou clique em Arredondar na barra do editor. A dica junto ao cursor diz para arredondar um canto entre duas linhas ou arcos, digitar o raio, que Shift deixa o canto vivo e que T liga e desliga o aparar.
Digite o raio. Digite-o nas unidades do projeto e aperte Enter. O raio volta a zero cada vez que você ativa Arredondar e fica como você o definiu para todos os cantos até você sair da ferramenta. Você pode digitá-lo de novo em qualquer passo.
Escolha a primeira linha ou arco. Clique nela do lado que você quer manter. Arredondar lê o cursor com exatidão, sem ímã. A dica pede a segunda.

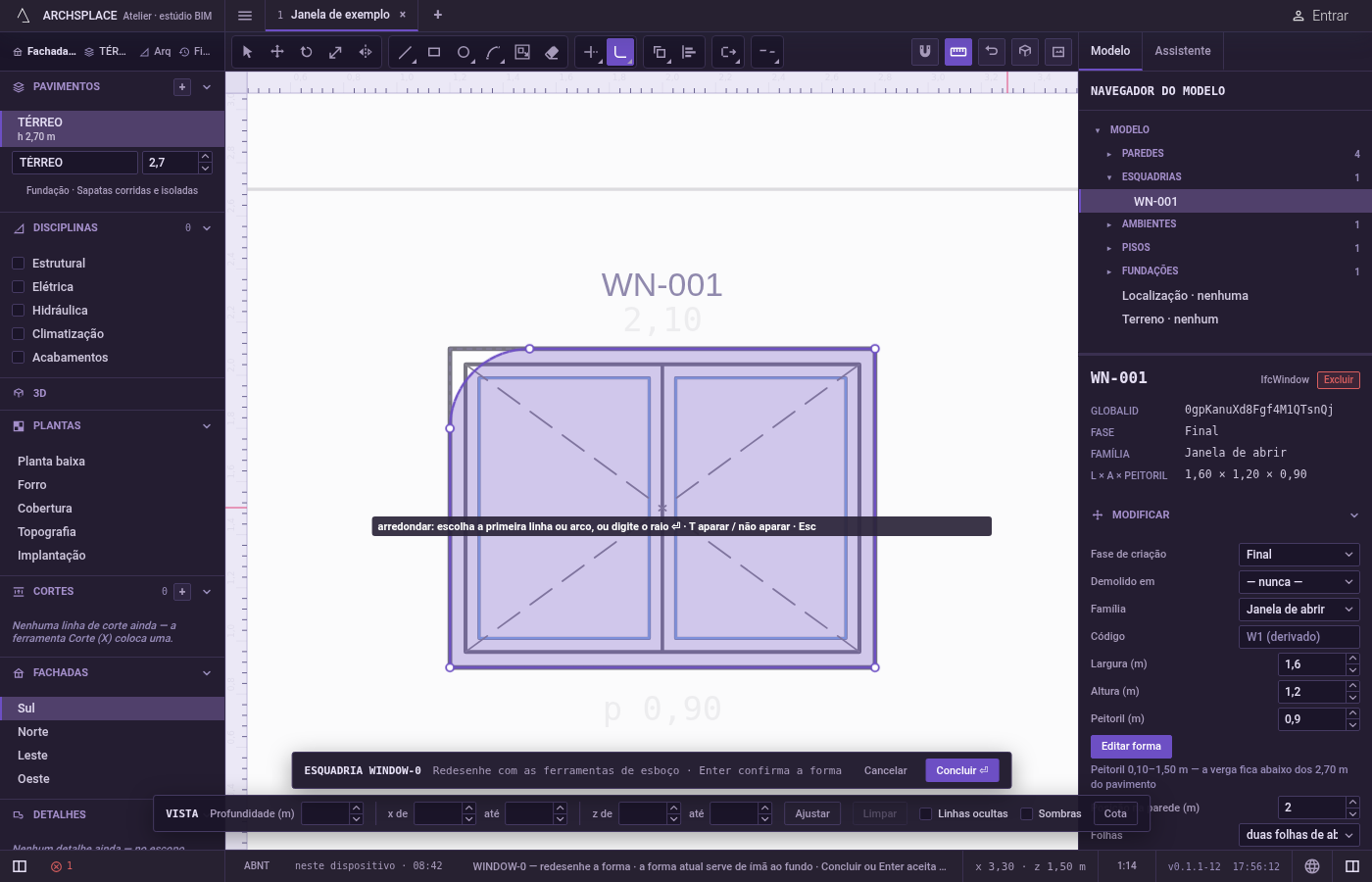

Escolha a segunda. Enquanto você aponta, o arco que seria feito aparece desenhado. Clique do lado da segunda linha que você quer manter. O canto é feito, e Arredondar espera a próxima primeira escolha. Segure Shift neste clique para um canto vivo, seja qual for o raio.

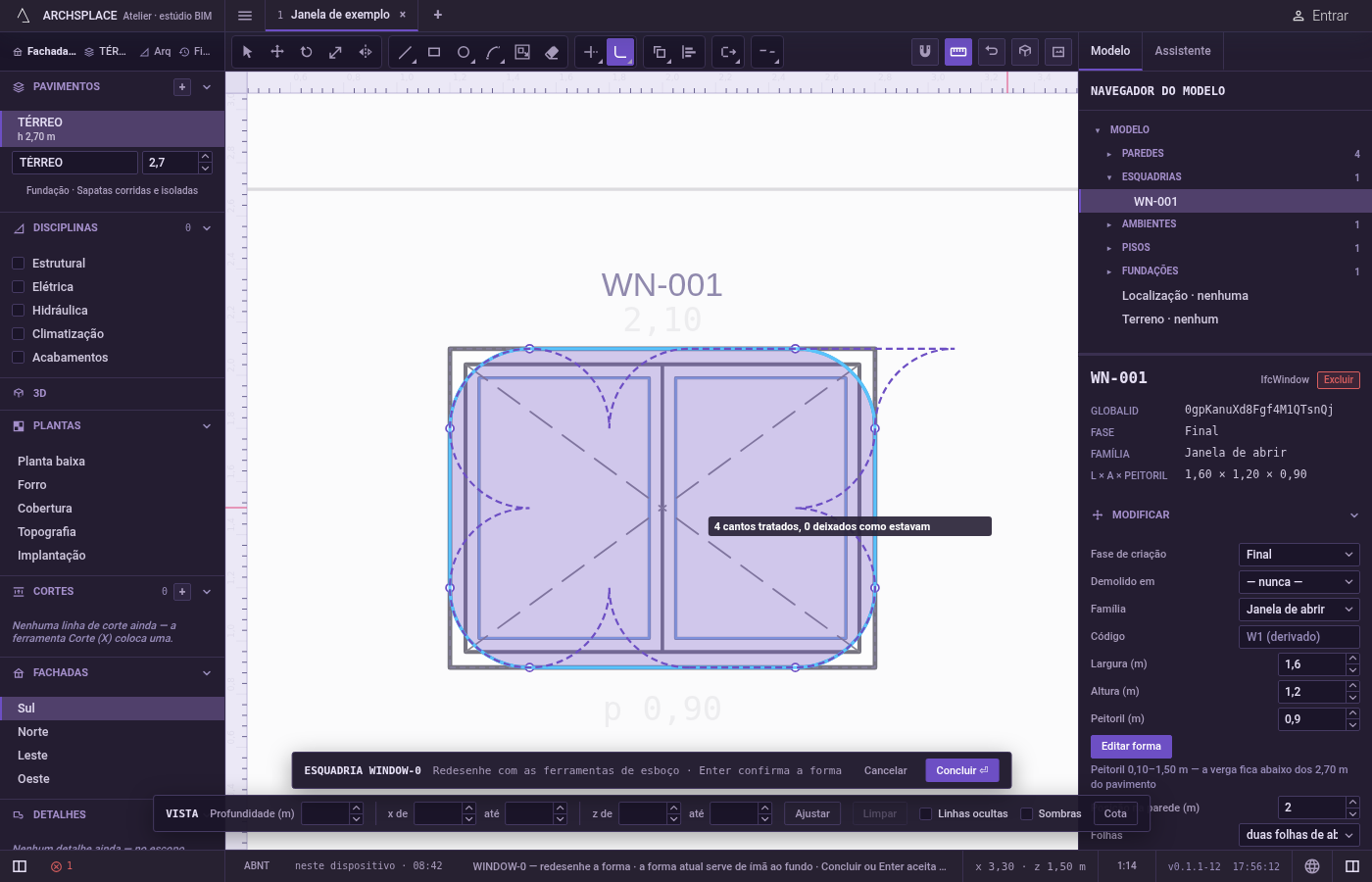

Ou arredonde uma seleção inteira. Selecione linhas com Selecionar antes de ativar Arredondar, defina o raio e aperte Enter sem escolher nada: todo canto das linhas selecionadas em que o raio cabe é arredondado. A dica diz quantos cantos foram tratados e quantos ficaram como estavam.

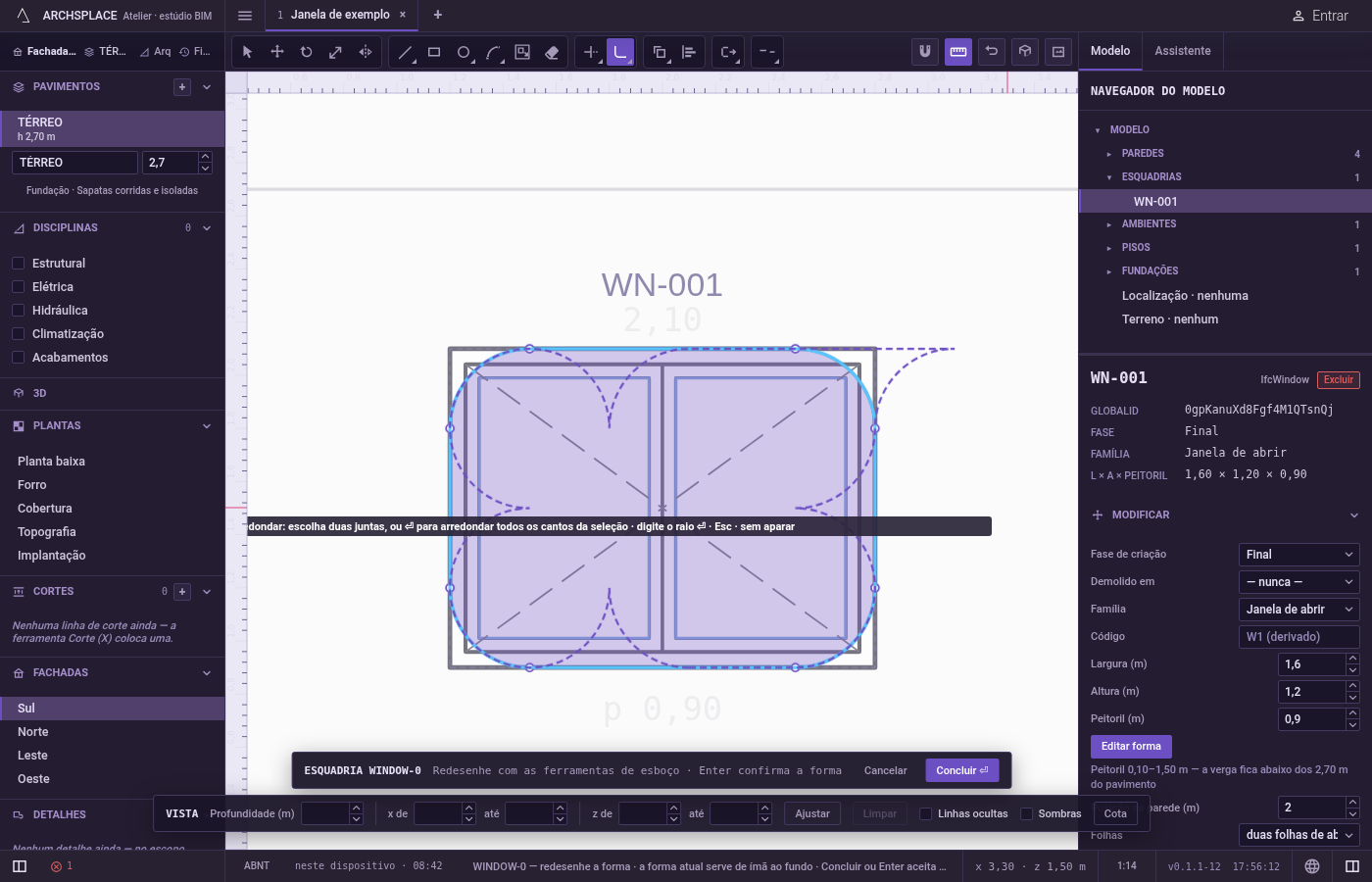

Apare ou não. Aperte T para passar a sem aparar: o arco é acrescentado e as duas linhas ficam inteiras. A dica diz sem aparar enquanto isso estiver ligado. Esc desfaz a primeira escolha e depois volta para Selecionar.

O que é recusado

Uma escolha no vazio. A dica diz nenhuma linha ou arco aqui.
O mesmo segmento duas vezes. A dica diz escolha um segundo segmento, diferente.
Linhas que nunca se encontram. Duas linhas paralelas são recusadas: estas arestas nunca se encontram.
Um raio que não cabe. Quando o arco precisaria de mais comprimento do que os lados têm, a dica diz o canto não cabe entre estas arestas.
Um corte no meio de uma linha. Dois lados de um mesmo contorno que não são vizinhos, ou um contorno fechado e outra linha, teriam de ser cortados no meio: isso cortaria uma linha no meio. Exploda o contorno antes.
Um raio negativo. Um número negativo ou ilegível é ignorado, e o raio fica como estava.
Cantos em que o raio não cabe, numa seleção inteira. Eles ficam como estão e são contados; quando nenhum cabe, a dica diz nenhum canto da seleção permite isso.

O que vai para o contrato

Nada até você apertar Concluir. Cada canto é um passo dentro do editor, e Ctrl+Z volta por eles. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.

O arco de concordância vira uma curvatura no ponto onde começa: 0.414214 para um quarto de volta. Uma janela de 1,20 por 1,20 m com o canto superior direito arredondado com 10 centímetros:

Veja também

Perguntas frequentes

Como arredondo os quatro cantos de um retângulo de uma vez?

Selecione o retângulo com Selecionar, aperte F, digite o raio e aperte Enter, e depois aperte Enter de novo. Todo canto em que o raio cabe é arredondado, e a dica conta os cantos tratados e os que ficaram.

Por que o meu arredondamento faz um canto vivo?

O raio volta a zero cada vez que você ativa Arredondar. Digite o raio e aperte Enter antes de escolher as linhas.

Posso acrescentar o arco sem cortar as linhas?

Pode. Aperte T para passar a sem aparar: o arco é acrescentado e as duas linhas ficam inteiras. Aperte T de novo para aparar.
