Viga
Viga desenha uma viga entre dois cliques, com a seção escolhida ao lado das ferramentas, vencendo o vão sob o teto do pavimento. As pontas dela se unem às pontas de outras vigas como as paredes se unem, e o tamanho é definido depois, no painel.
O que é
Viga desenha uma viga reta de um ponto a outro. A lista ao lado das ferramentas oferece quatro seções, largura por altura: 15 por 40, 20 por 50, 25 por 60 e 30 por 70 centímetros. A viga vence o vão sob o teto do pavimento em que é desenhada.
Uma viga é um elemento linear, como uma parede ou um tubo: uma ponta que você coloca na ponta de outra viga se une a ela, as vigas selecionadas mostram alças onde se encontram, e uma junção se move com todas as vigas que se encontram nela.
Quando usar
- Para vencer o vão entre os pilares de uma malha estrutural.
- Para sustentar uma laje sobre um vão ou um ambiente grande.
- Para redesenhar as vigas de um edifício levantado.
Passo a passo

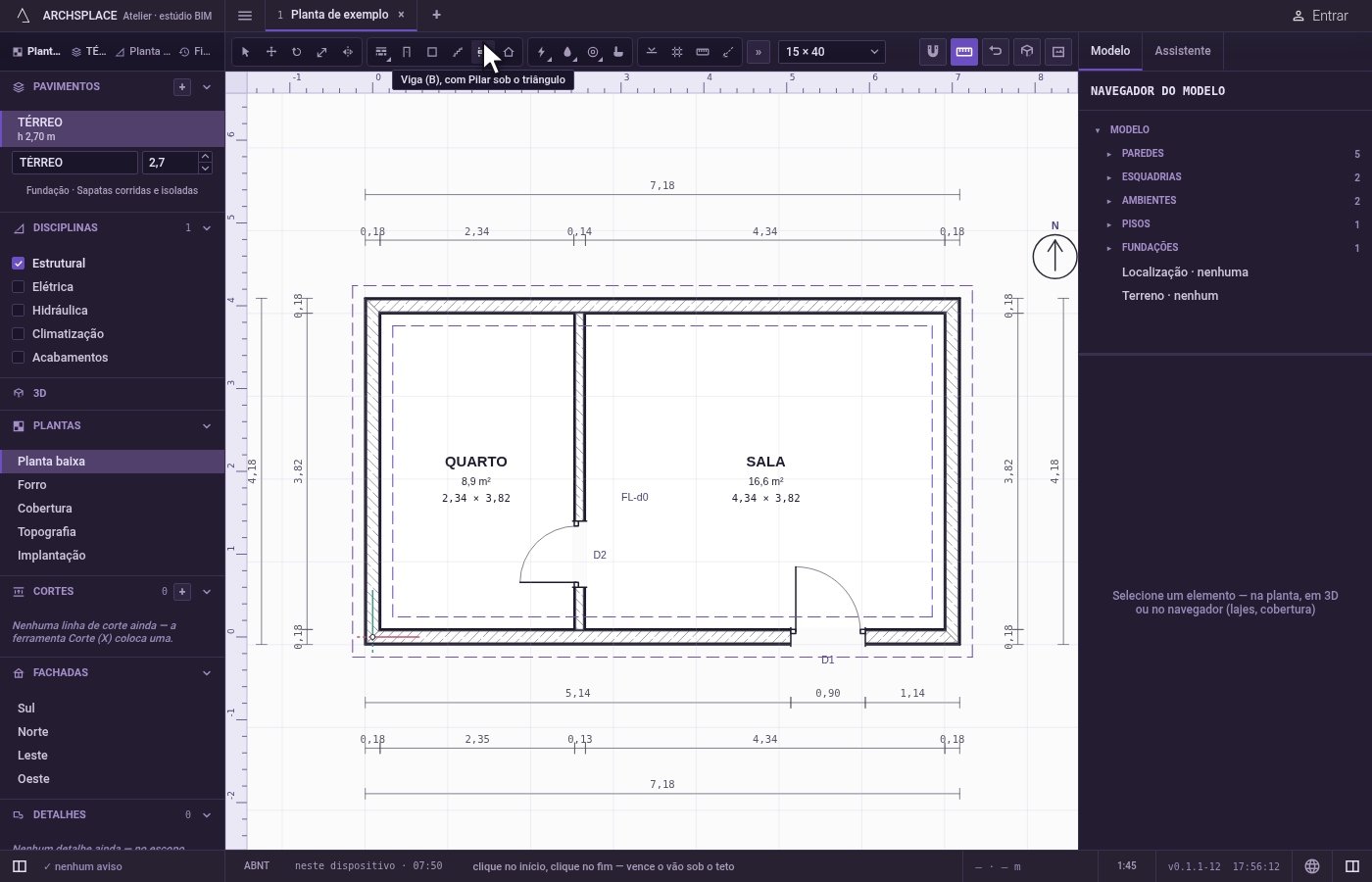

Ative a ferramenta. Aperte
Bou clique no botão Viga. A barra de status pede um clique no início e outro no fim.

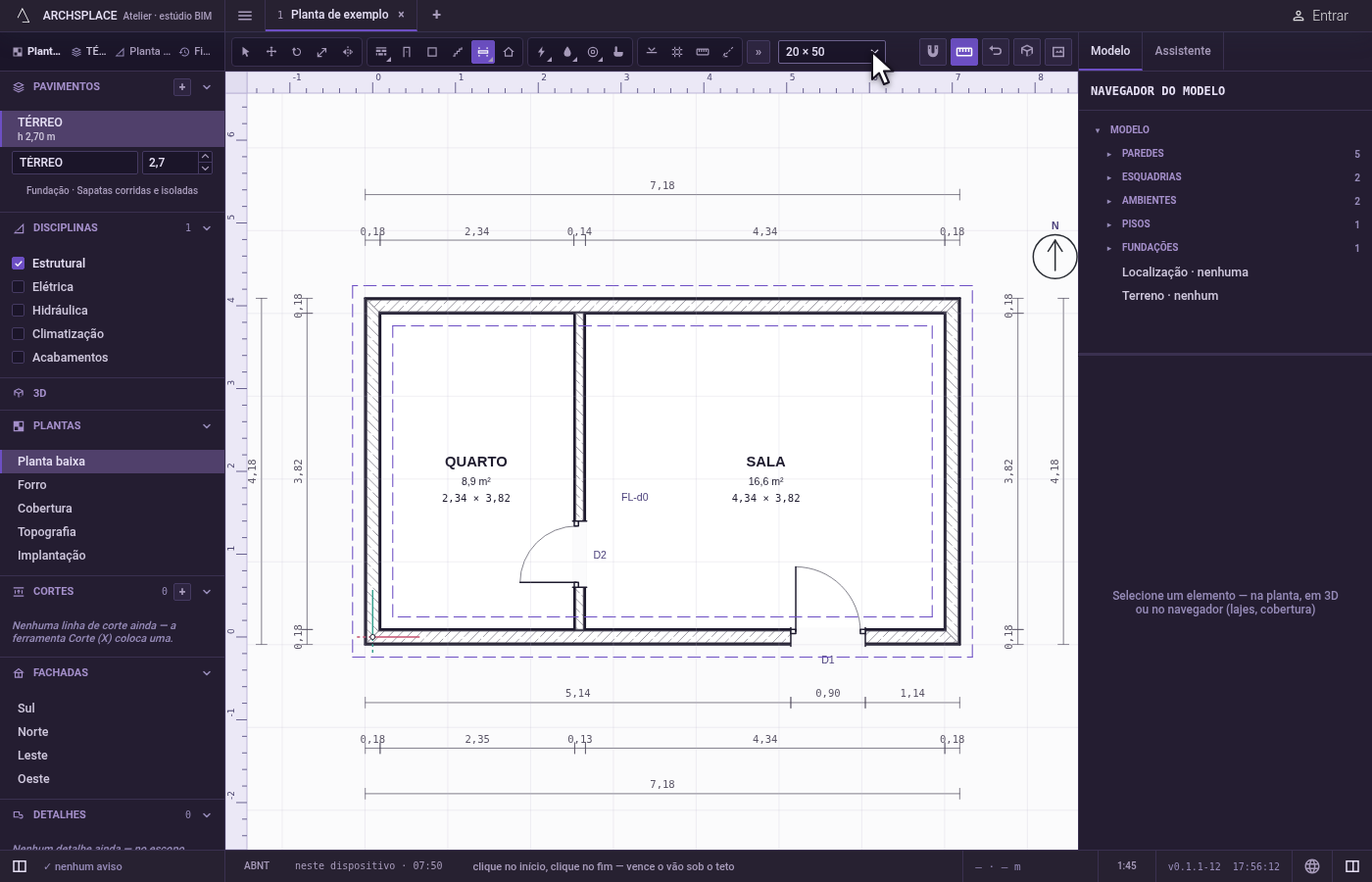

Escolha a seção. Escolha na lista ao lado das ferramentas.

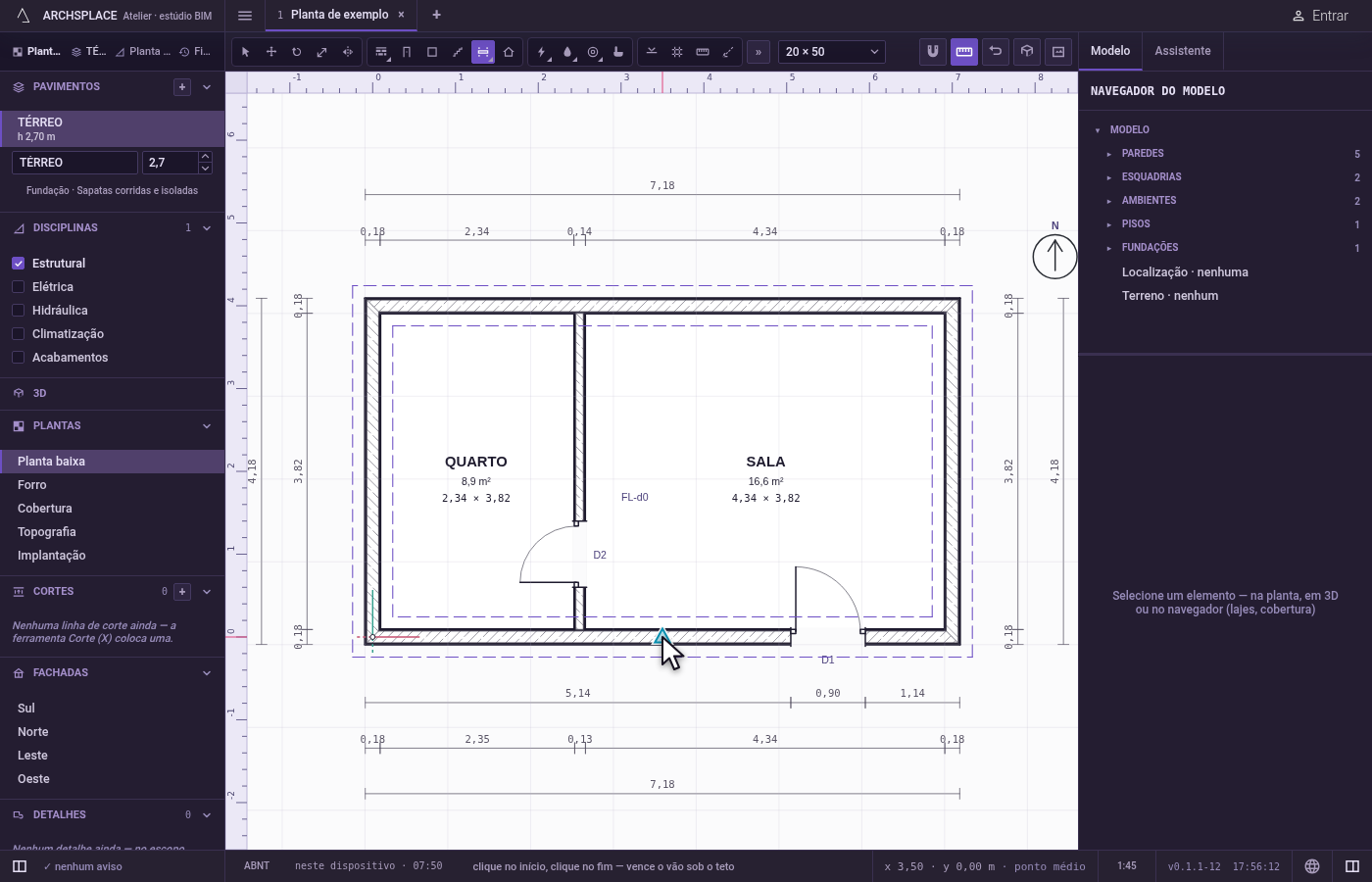

Clique no início. O ímã prende o clique no centro de um pilar, no canto de uma parede, num cruzamento de eixos ou em outro ponto ao alcance.

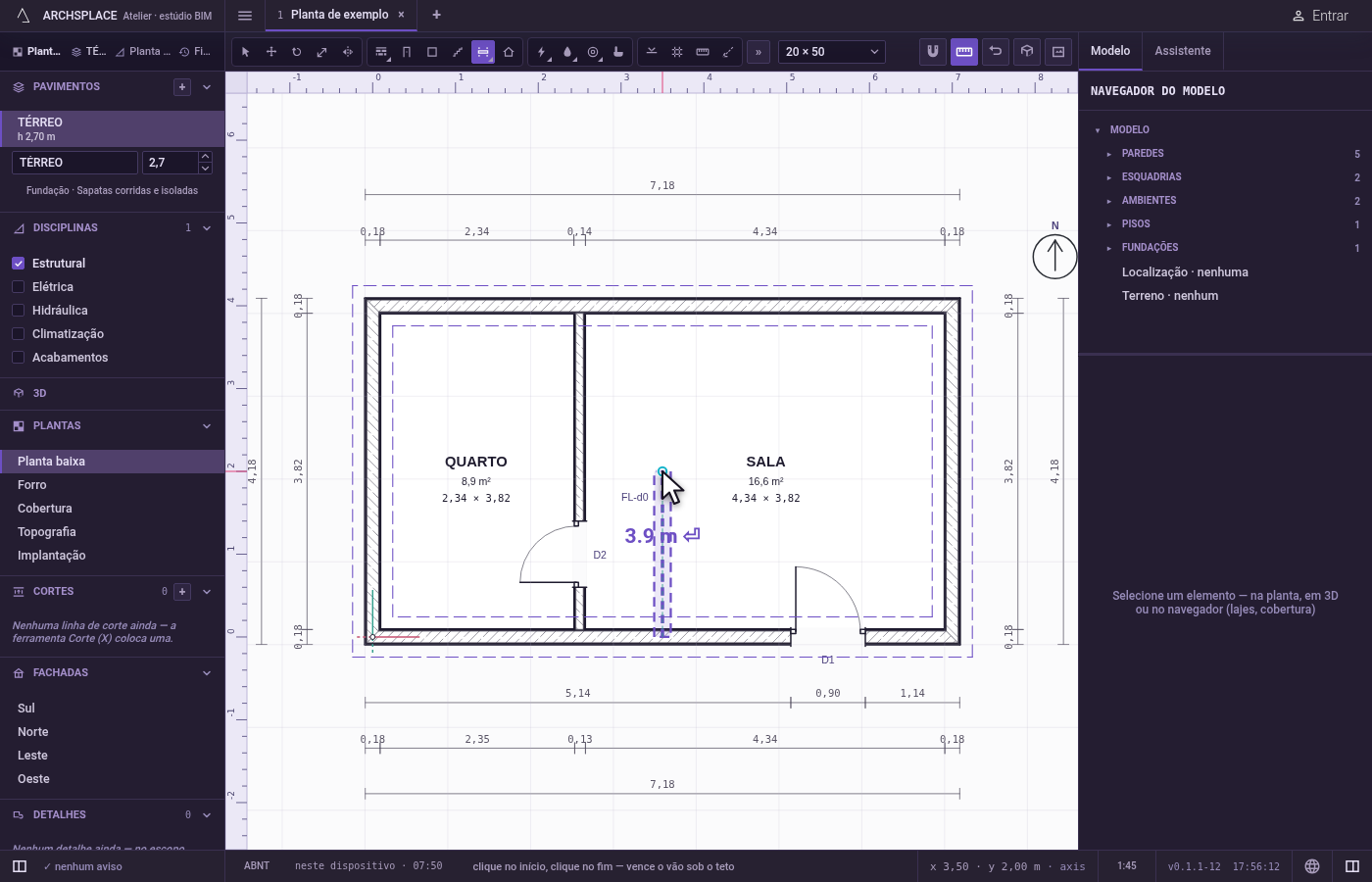

Clique no fim, ou digite o comprimento. Clique onde a viga termina, ou digite o comprimento nas unidades do projeto e aperte
Enterpara terminá-la a essa distância, na direção do cursor.Shift, ouF8enquanto estiver ligado, a mantém na horizontal ou na vertical. Cada viga pede dois cliques novos; a próxima não começa onde a anterior terminou.

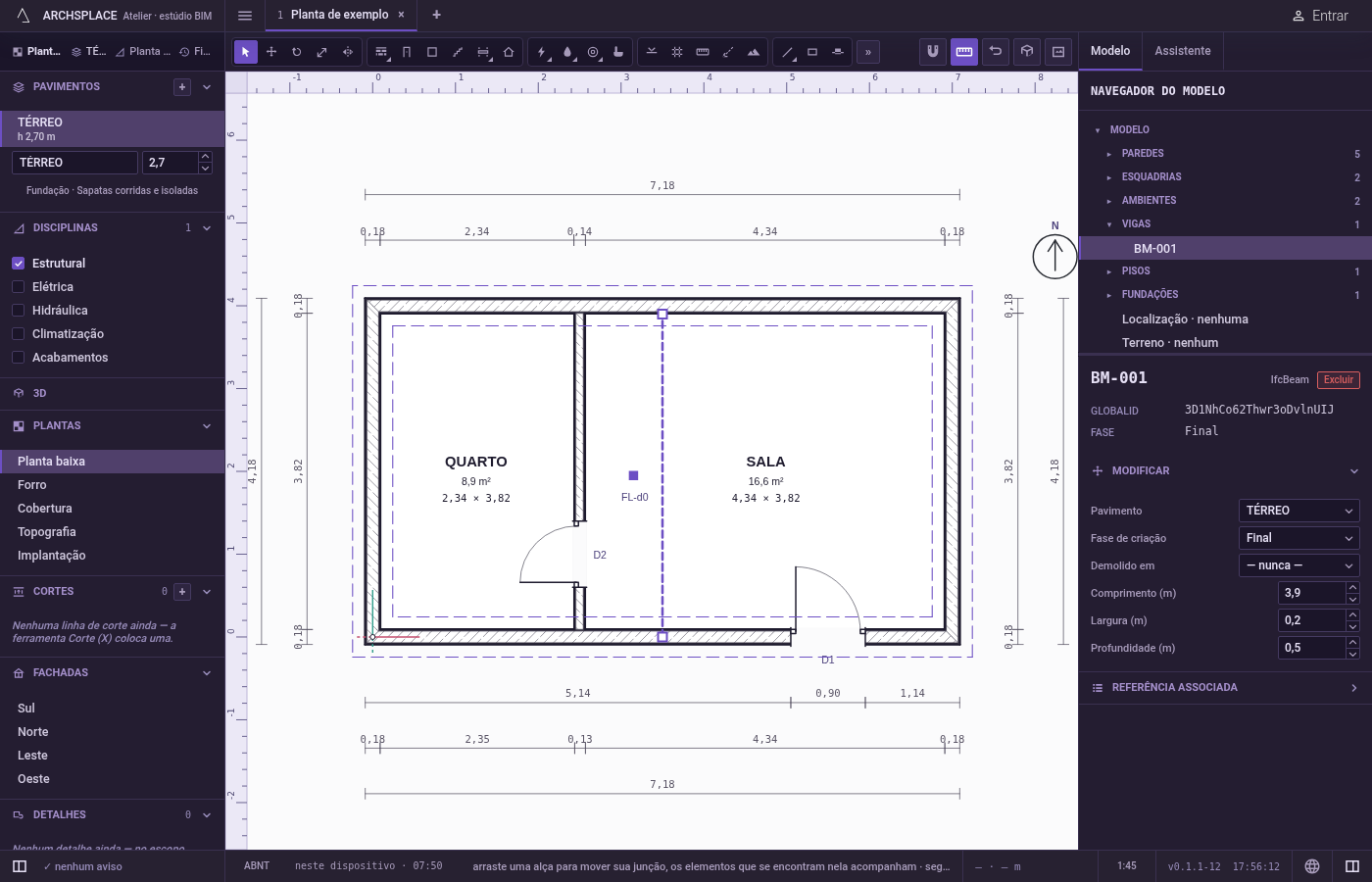

Ajuste no painel. Selecione a viga com Selecionar para digitar a largura, a altura ou o comprimento.
O que é recusado
- Uma viga com menos de 10 cm. O projeto recusa uma viga mais curta que 10 cm: a barra de status conta mais um erro, e a lista diz que a viga não tem comprimento.
- Um segundo clique no início. Um clique dentro do alcance do ímã em torno do início não faz nada.
O que vai para o contrato
Um registro novo no fim da lista de vigas do projeto, num único passo que um único desfazer anula: o pavimento, as duas pontas em metros, a largura e a altura e a fase em que a vista desenha. Uma ponta que se uniu à ponta de outra viga é gravada exatamente nessa ponta.
Conceitos
Veja também
Perguntas frequentes
Em que altura fica a viga?
Sob o teto do pavimento em que ela é desenhada. Ela aparece nas plantas com a sobreposição Estrutural e na planta de forro, como uma viga acima.
As vigas se encadeiam como as paredes?
Não. Cada viga são dois cliques próprios. Uma ponta colocada na ponta de outra viga se une a ela, e as duas se encontram num único ponto.
