Polígono no editor de peça

Polígono traça um polígono regular de 3 a 64 lados dentro da peça de um padrão, em volta de um centro ou sobre um dos lados dele. Em volta de um centro, o cursor dá um vértice, ou o meio de um lado quando o polígono é traçado em volta de um círculo.

O que é

Polígono traça um polígono regular: todos os lados com o mesmo comprimento, todos os ângulos iguais. Ele começa como um quadrado, inscrito. Você pode traçá-lo em volta de um centro, com o cursor dando um vértice (inscrito) ou o meio de um lado (circunscrito), ou sobre um lado, a partir das duas pontas desse lado. O polígono é uma única junta fechada e precisa ficar inteiro dentro da peça.

É o mesmo Polígono dos outros editores do Atelier, agindo aqui sobre as juntas da peça.

Quando usar

Para traçar um hexágono para uma colmeia, um octógono para um piso de octógonos com tacos, ou um triângulo.
Quando você sabe o tamanho do círculo dentro do qual ou em volta do qual o polígono fica.
Quando você sabe o comprimento de um lado, com o jeito por lado.

Passo a passo

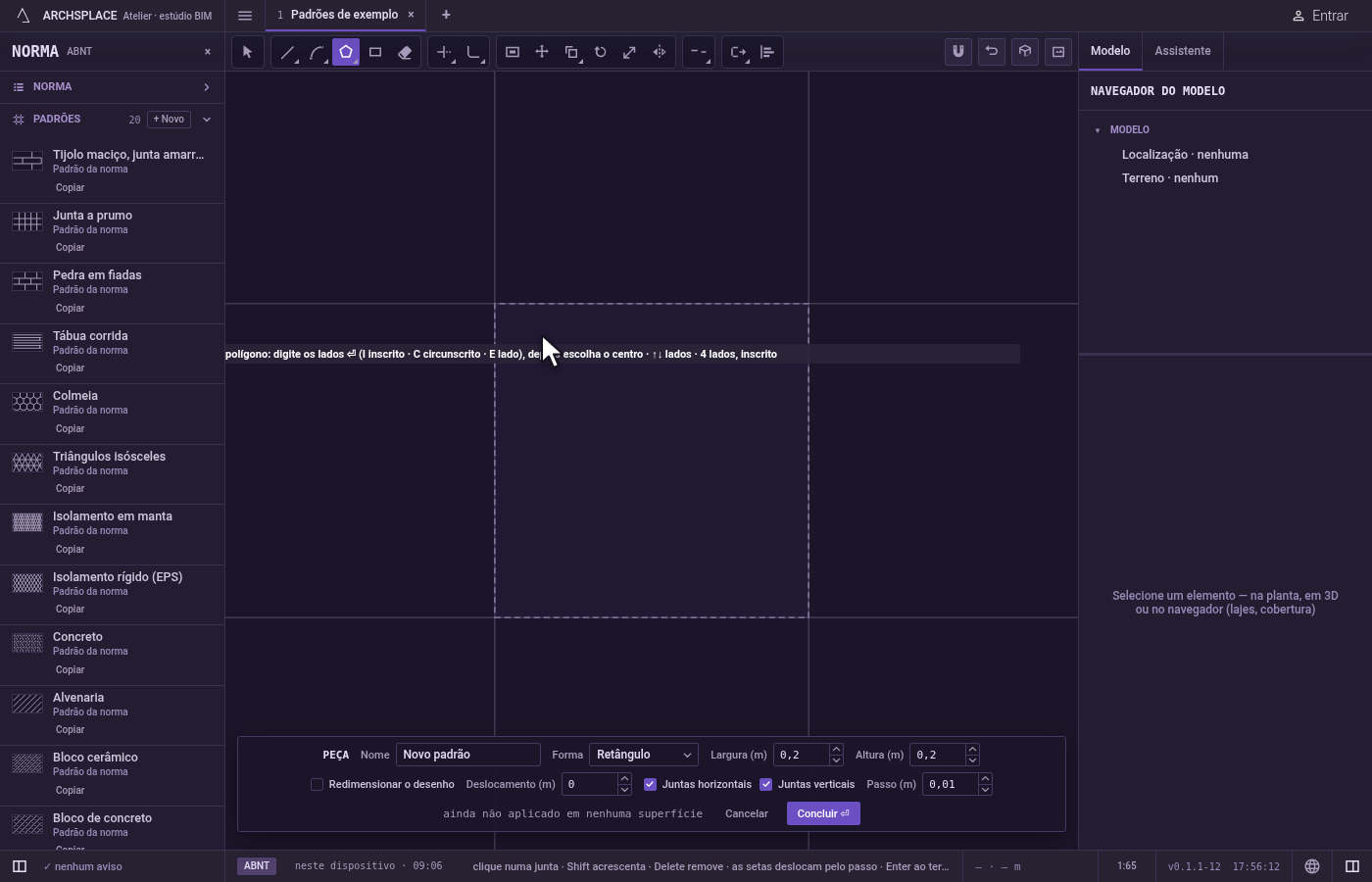

Ative a ferramenta. Digite P, O, L em seguida, ou clique em Polígono na barra. Ela divide o botão com Círculo, Círculo por 2 pontos e Círculo por 3 pontos. Ela começa com 4 lados, inscrito, cada vez que você a ativa.
Defina os lados e o jeito. Antes do primeiro clique, digite o número de lados e aperte Enter. Aperte I para inscrito (o cursor dá um vértice), C para circunscrito (o cursor dá o meio de um lado), ou E para traçá-lo sobre um lado. As setas para cima e para baixo acrescentam ou tiram um lado a qualquer momento, e a forma acompanha. A dica mostra os lados e o jeito, por exemplo 6 lados, inscrito.

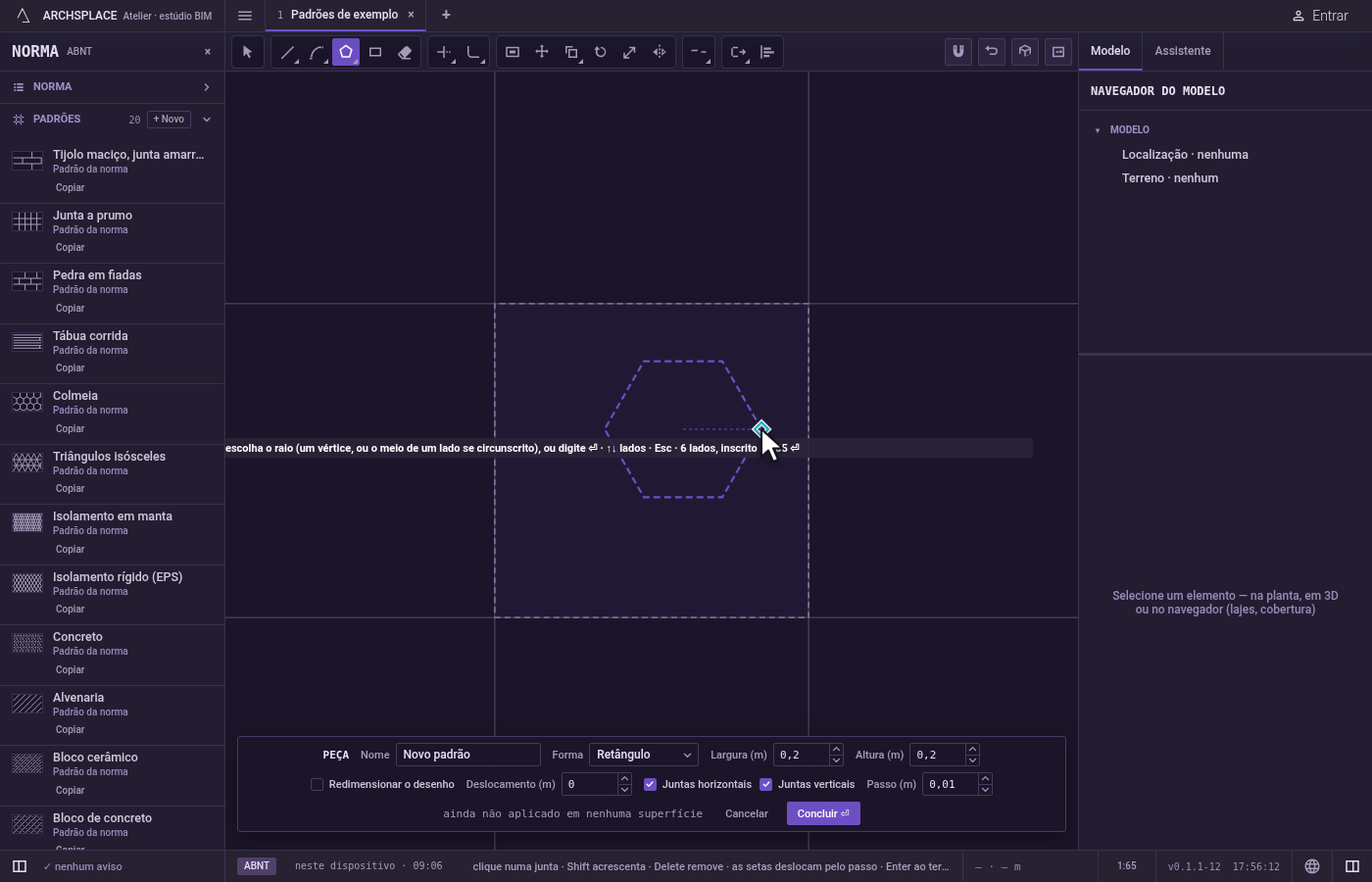

Em volta de um centro: clique no centro e depois no tamanho. Clique no centro. Depois clique num vértice (inscrito) ou no meio de um lado (circunscrito), ou digite essa distância a partir do centro e aperte Enter: o polígono gira na direção do cursor.

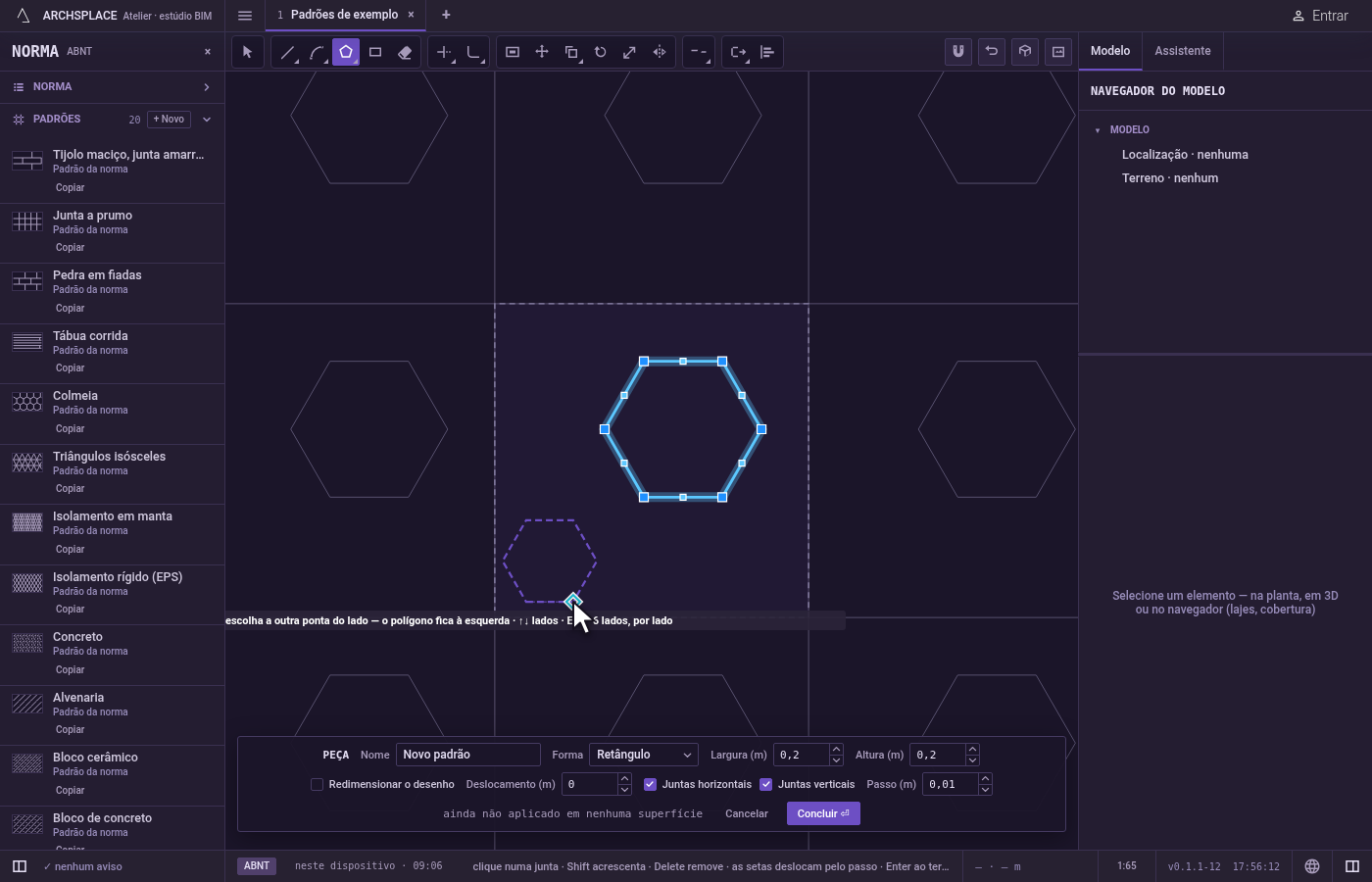

Sobre um lado: clique nas duas pontas dele. Com E, clique numa ponta de um lado e depois na outra. O polígono fica à esquerda desse lado, indo da primeira ponta para a segunda.

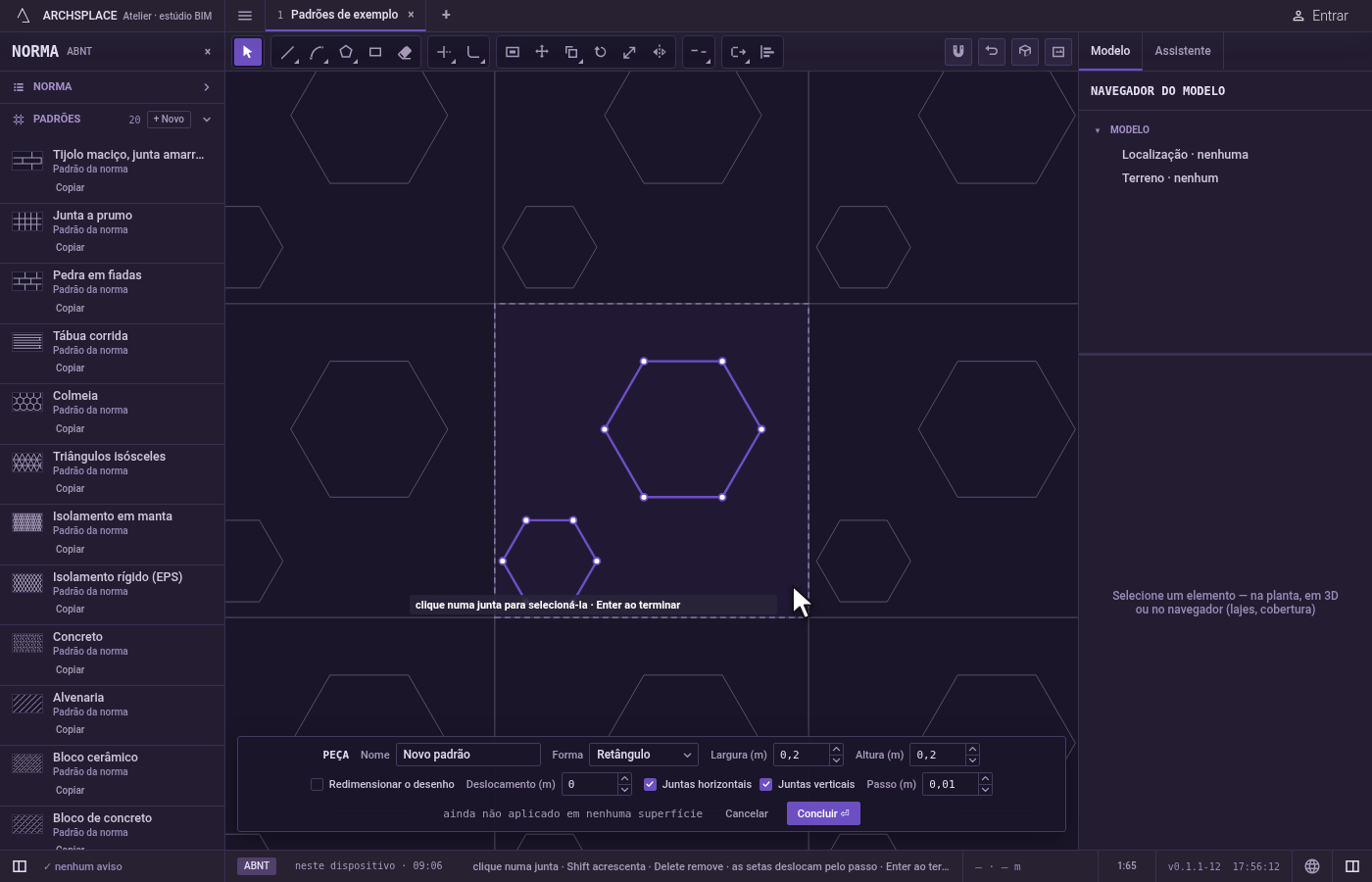

Trace o próximo ou termine. O polígono fica, selecionado, e a ferramenta espera o próximo. Esc descarta o ponto que você colocou e depois sai de Polígono para Selecionar. Ctrl+Z desfaz o último polígono. Aperte Concluir na barra do pé para devolver a peça.

O que é recusado

Lados de menos ou de mais. Um polígono tem de 3 a 64 lados, e qualquer outro número é recusado com essas palavras.
Um polígono que sai da peça. Se qualquer parte dele ficaria fora da peça, nada é traçado, e o editor diz uma forma deve ficar dentro da peça.
Um tamanho de nada. Um segundo clique sobre o centro, ou duas pontas de um lado num mesmo ponto, não formam figura, e a dica diz esse ponto não forma figura.
As outras teclas do editor antes do primeiro clique. Enquanto Polígono espera o primeiro ponto, I, C e E pertencem a ele, então não abrem Círculo nem Apagar. Clique nessas ferramentas na barra, ou aperte V antes.

O que vai para o contrato

Nada enquanto você trabalha: a mudança fica no editor de peça, onde Ctrl+Z volta pelos passos. Quando você aperta Concluir, a peça inteira é gravada nos padrões do projeto num único passo que você pode desfazer, com cada junta como os pontos dela em metros a partir do canto inferior esquerdo da peça. Um polígono é guardado como uma única junta fechada, com os vértices em ordem. Um padrão da norma nunca é alterado: Concluir salva a versão própria do projeto com o mesmo nome, e toda superfície que o aplica acompanha. Salvar como novo grava um padrão novo. Cancelar não grava nada.

Veja também

Perguntas frequentes

Como traço um hexágono?

Ative Polígono, digite 6 e aperte Enter, clique no centro e depois num vértice, ou digite a distância do centro até um vértice e aperte Enter.

Qual a diferença entre inscrito e circunscrito?

Inscrito, o cursor dá um vértice, então o polígono cabe dentro do círculo que você aponta. Circunscrito (C), o cursor dá o meio de um lado, então o polígono envolve esse círculo.

Como traço um polígono a partir do comprimento de um lado?

Aperte E antes do primeiro clique e depois clique nas duas pontas de um lado. O polígono fica à esquerda do lado, indo da primeira ponta para a segunda.
