Pilar
Pilar coloca um pilar com um clique, centrado onde o ímã prende o cursor, com a seção escolhida ao lado das ferramentas. A seção e o ângulo dele podem ser mudados depois, no painel.
O que é
Pilar coloca um pilar retangular, centrado no ponto em que você clica. A lista ao lado das ferramentas oferece cinco seções: 25 por 25, 30 por 30, 40 por 40, 20 por 40 e 40 por 20 centímetros, mostradas nas unidades do projeto. O primeiro número é a largura na horizontal da planta, o segundo a profundidade na vertical.
O pilar fica no pavimento dele, de piso a piso. No pavimento mais baixo, ele se apoia numa sapata que o projeto calcula sob ele, a não ser que outra coisa já o sustente.
Quando usar
- Para lançar uma estrutura sobre uma malha de eixos, pilar por pilar.
- Para pôr um apoio sob uma viga ou uma cobertura.
- Para redesenhar os pilares de um edifício levantado.
Passo a passo

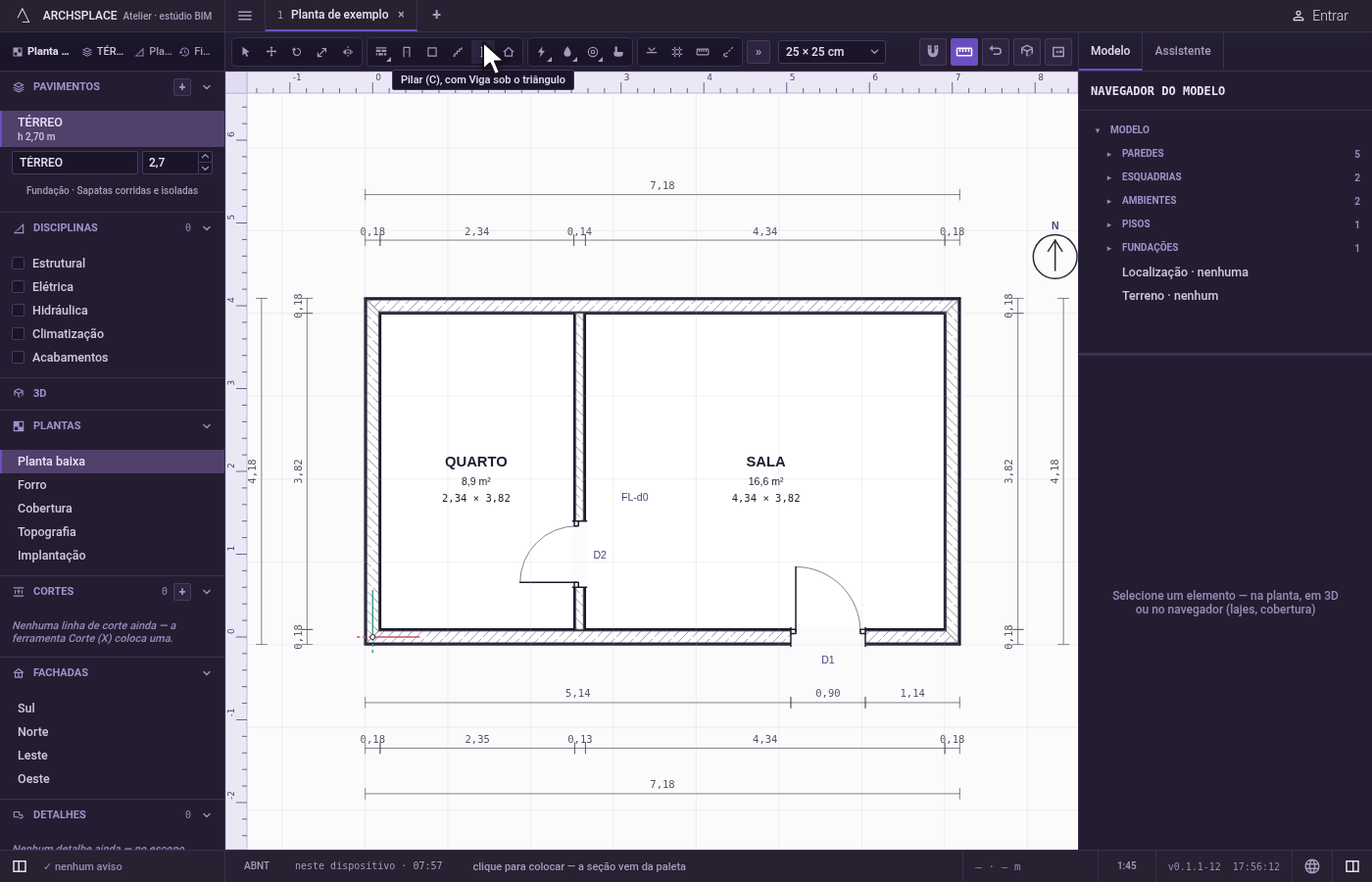

Ative a ferramenta. Aperte
Cou clique no botão Pilar. A barra de status pede um clique, com a seção da lista.

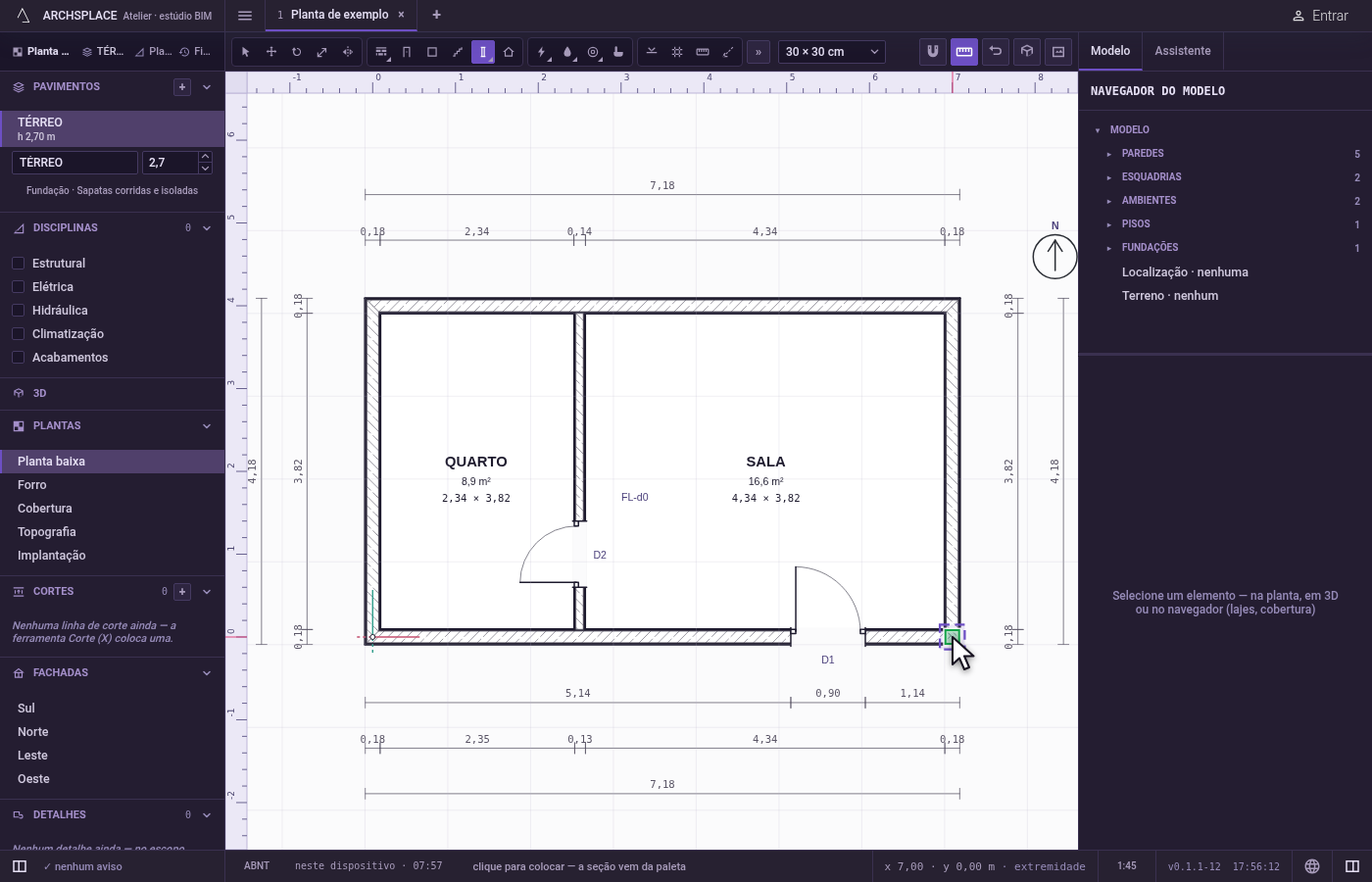

Escolha a seção. Escolha na lista ao lado das ferramentas. A prévia sob o cursor mostra a seção.

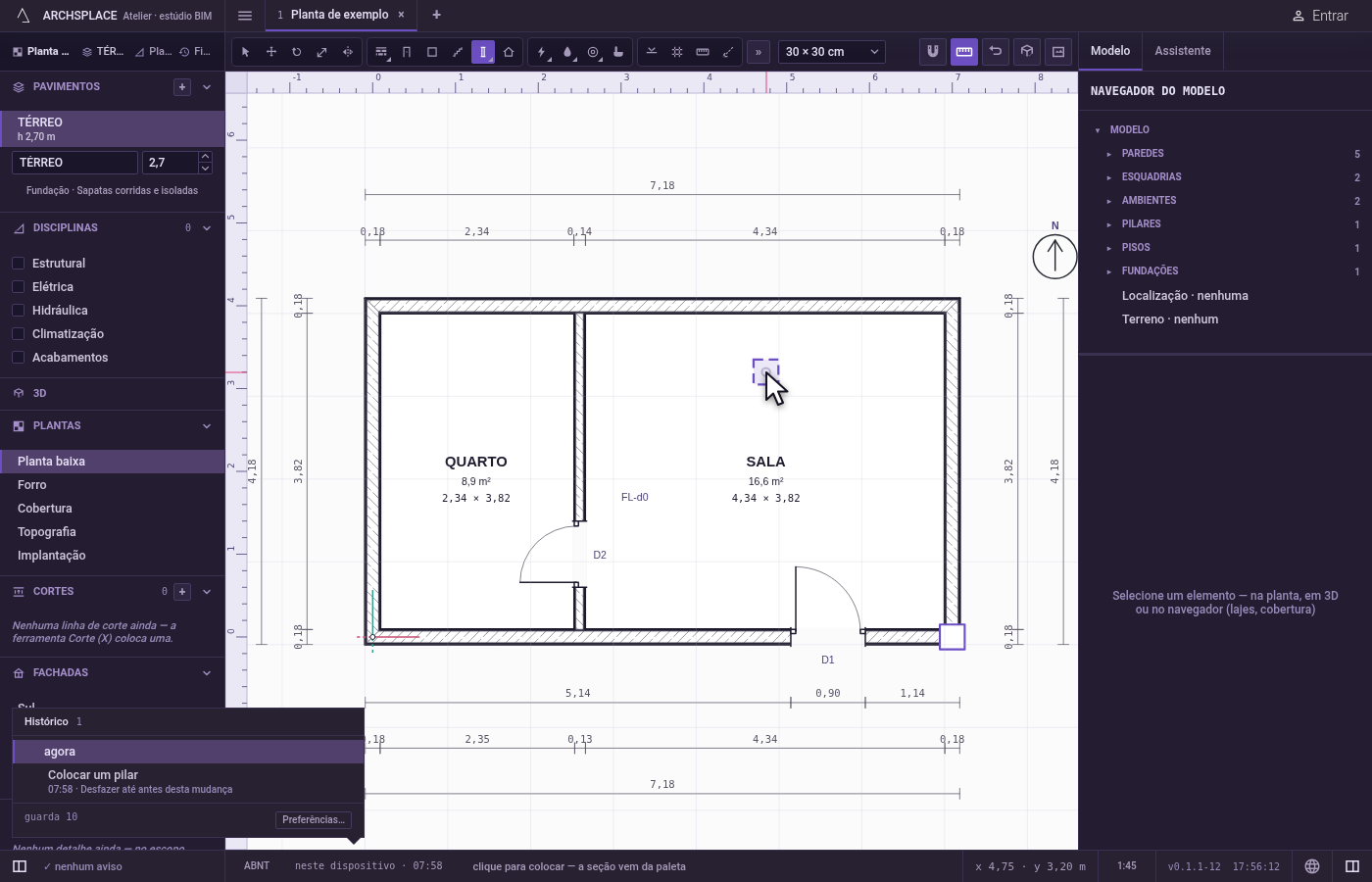

Clique onde ele fica. O ímã prende o cursor num cruzamento de eixos, no canto de uma parede, num ponto médio ou em outro ponto ao alcance, e o pilar fica centrado ali. Cada clique coloca mais um pilar.

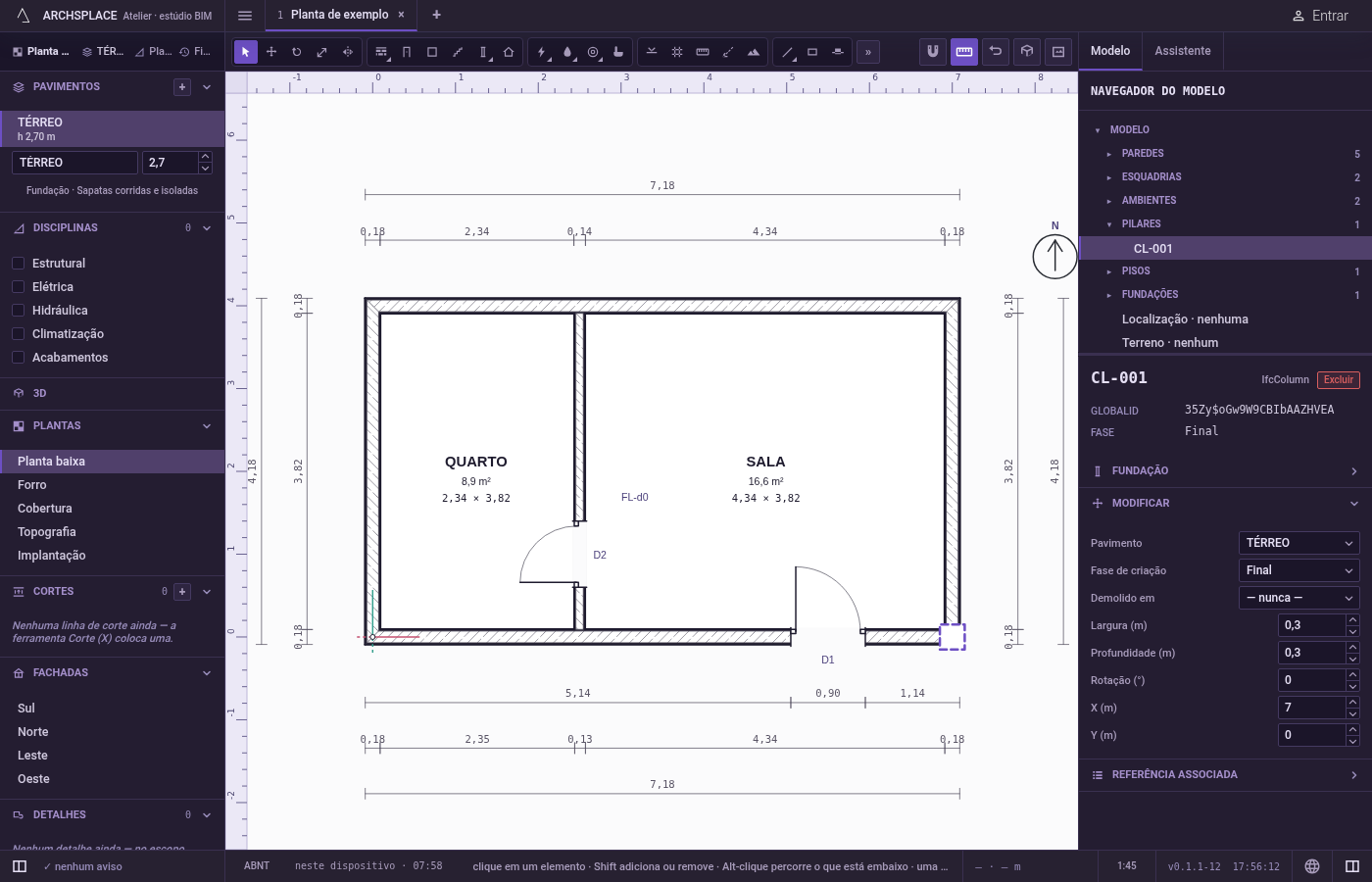

Ajuste no painel. Selecione o pilar com Selecionar para digitar a largura, a profundidade, a rotação em graus e o X e o Y do centro.
O que é recusado
- Uma seção que não é positiva. Uma largura ou uma profundidade igual a zero ou menor é recusada pelo projeto.
- Nada no clique. O pilar é colocado onde você clicar, até dentro de uma parede: olhe a planta antes de clicar.
O que vai para o contrato
Um registro novo no fim da lista de pilares do projeto, num único passo que um único desfazer anula: o pavimento, o centro ao milímetro, a largura e a profundidade em metros e a fase em que a vista desenha. O ângulo só é gravado quando você gira o pilar. A sapata sob ele nunca é gravada: ela é calculada cada vez que o projeto é gerado.
Conceitos
Perguntas frequentes
Como ponho um pilar exatamente no cruzamento dos eixos?
Leve o cursor para perto do cruzamento de dois eixos: o ímã o prende no cruzamento e mostra uma cruz. Clique, e o pilar fica centrado ali.
Posso fazer um pilar de um tamanho diferente dos oferecidos?
Pode. Coloque o pilar com qualquer seção e digite a largura e a profundidade no painel dele.
