Siga-me

Siga-me varre uma face ao longo de um percurso de linhas desenhadas na vista 3D: a face percorre cada linha do percurso e é cortada em meia-esquadria em cada curva, então um perfil vira uma moldura, uma calha ou um requadro. Você pega a face, depois uma linha do percurso, e para onde clicar ou deixa a face correr o percurso inteiro.

O que é

Siga-me leva uma face ao longo de uma sequência de linhas desenhadas. A face, com o contorno e os furos dela, corre reta ao longo de cada linha do percurso e é cortada em meia-esquadria em cada curva, então os cantos se encontram com exatidão; um percurso curvo é uma série de pequenas curvas. As pontas são tampadas, a não ser que o percurso se feche sobre si mesmo, caso em que a varredura também se fecha.

A face pode ser uma face de linhas desenhadas ou a face de um sólido. A partir de uma face desenhada, a varredura é um sólido novo. A partir da face de um sólido, o próprio sólido cresce ao longo do percurso.

Cada passo se mostra. Antes do primeiro clique, a face sob o cursor se acende em laranja; depois de pega, ela continua acesa enquanto você procura o percurso. Sobre uma linha do percurso, o percurso inteiro se acende e uma prévia varre até o cursor, com a dica dando o comprimento ao longo do percurso. Sobre um percurso que não pode ser seguido, a dica diz por quê.

Quando usar

Para fazer uma moldura, uma cimalha ou um rodapé ao longo da aresta de uma face.
Para fazer uma calha, um corrimão ou um tubo ao longo de um percurso.
Para emoldurar um vão com um perfil que vira os cantos.

Passo a passo

Desenhe o perfil e o percurso. Desenhe o perfil como uma face fechada, por exemplo com Linha ou Retângulo num plano em pé. Desenhe o percurso com Linha e Arco, começando no plano da face.

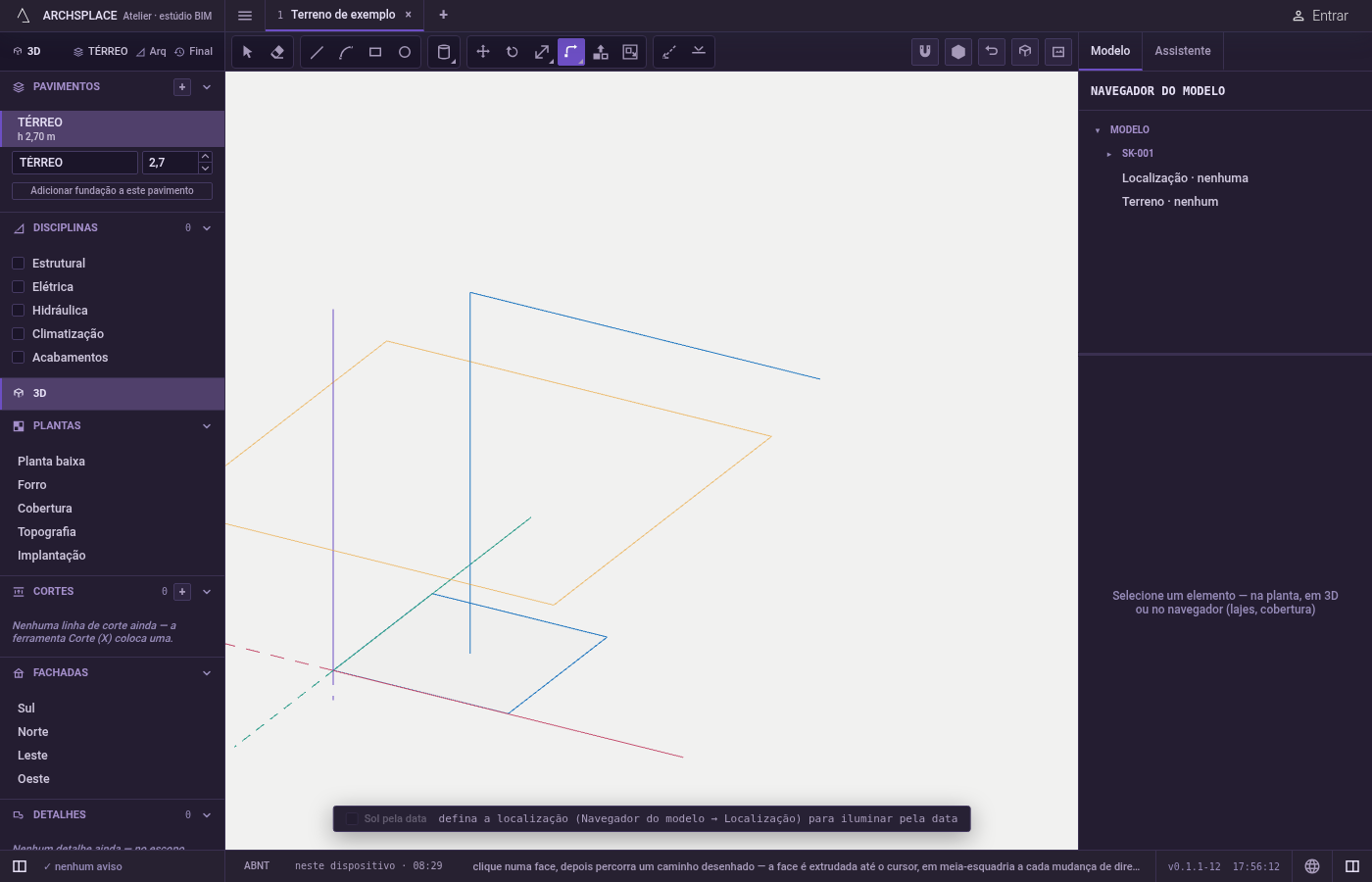

Ative a ferramenta. Aperte W ou clique em Siga-me.

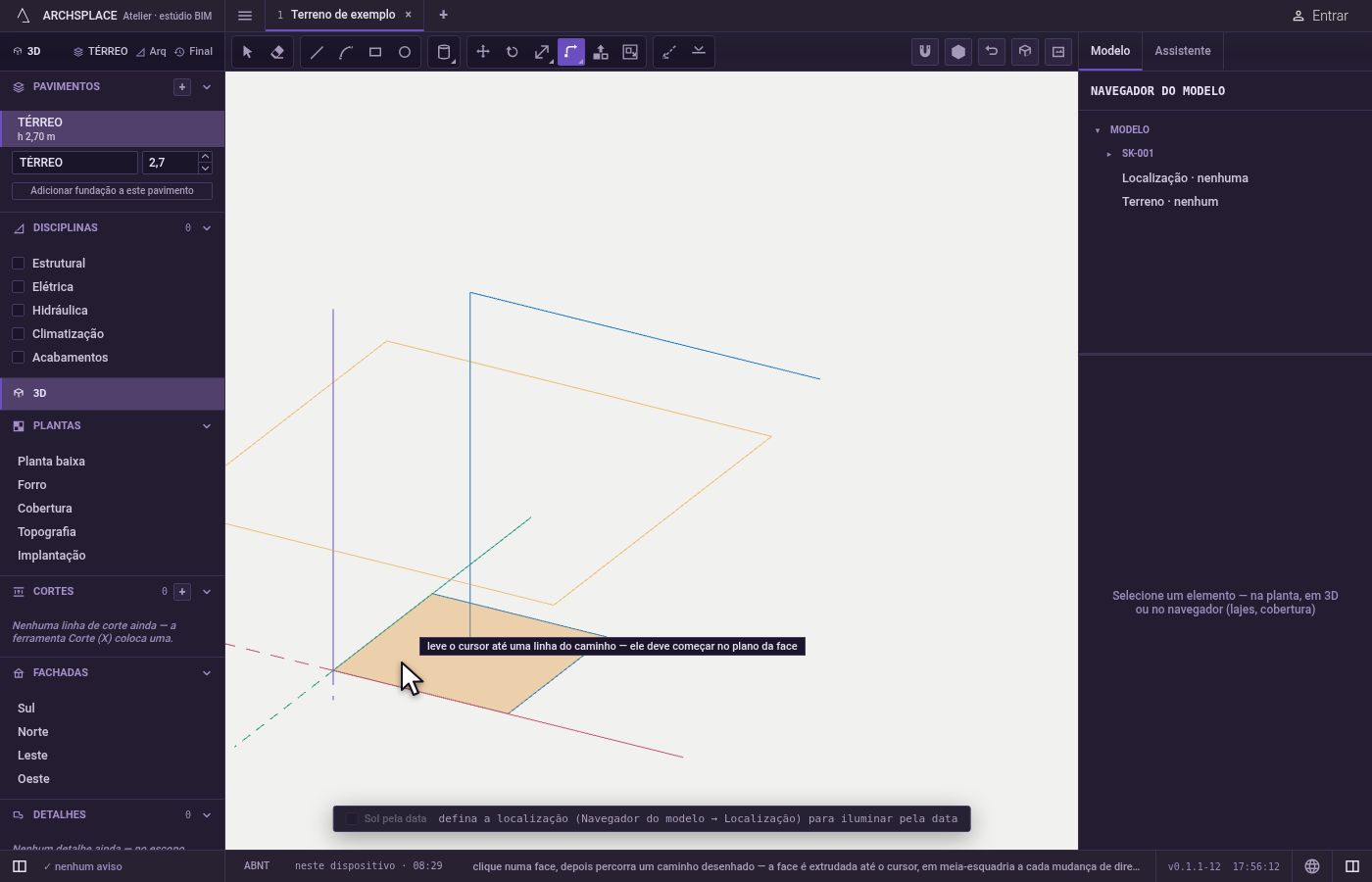

Clique na face. Sobre ela, a dica diz clique para pegar esta face. Depois de pega, ela continua acesa.

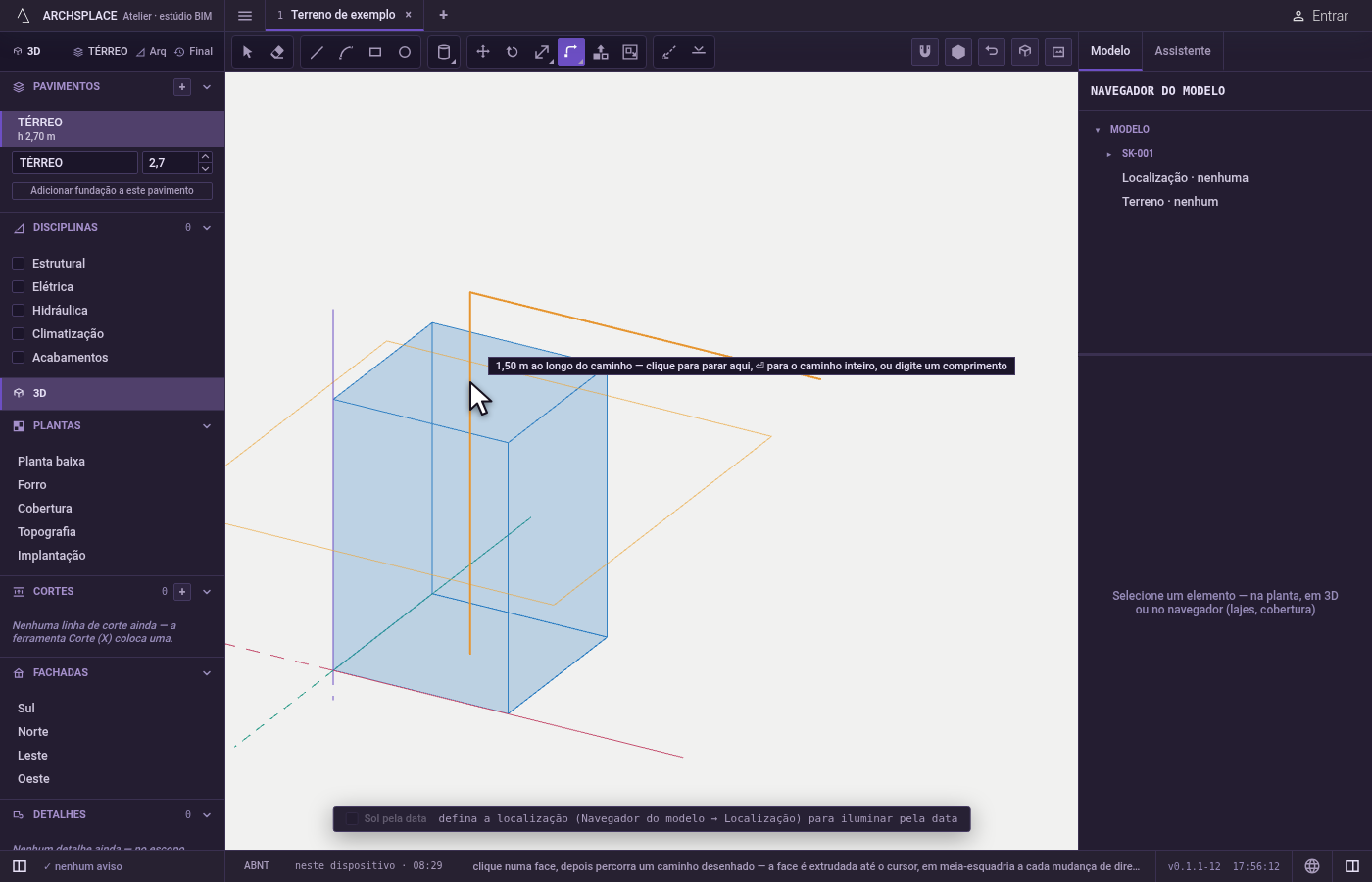

Leve o cursor até o percurso. Aponte para uma linha do percurso: o percurso se acende e a face varre até o cursor. A dica dá o comprimento ao longo do percurso.

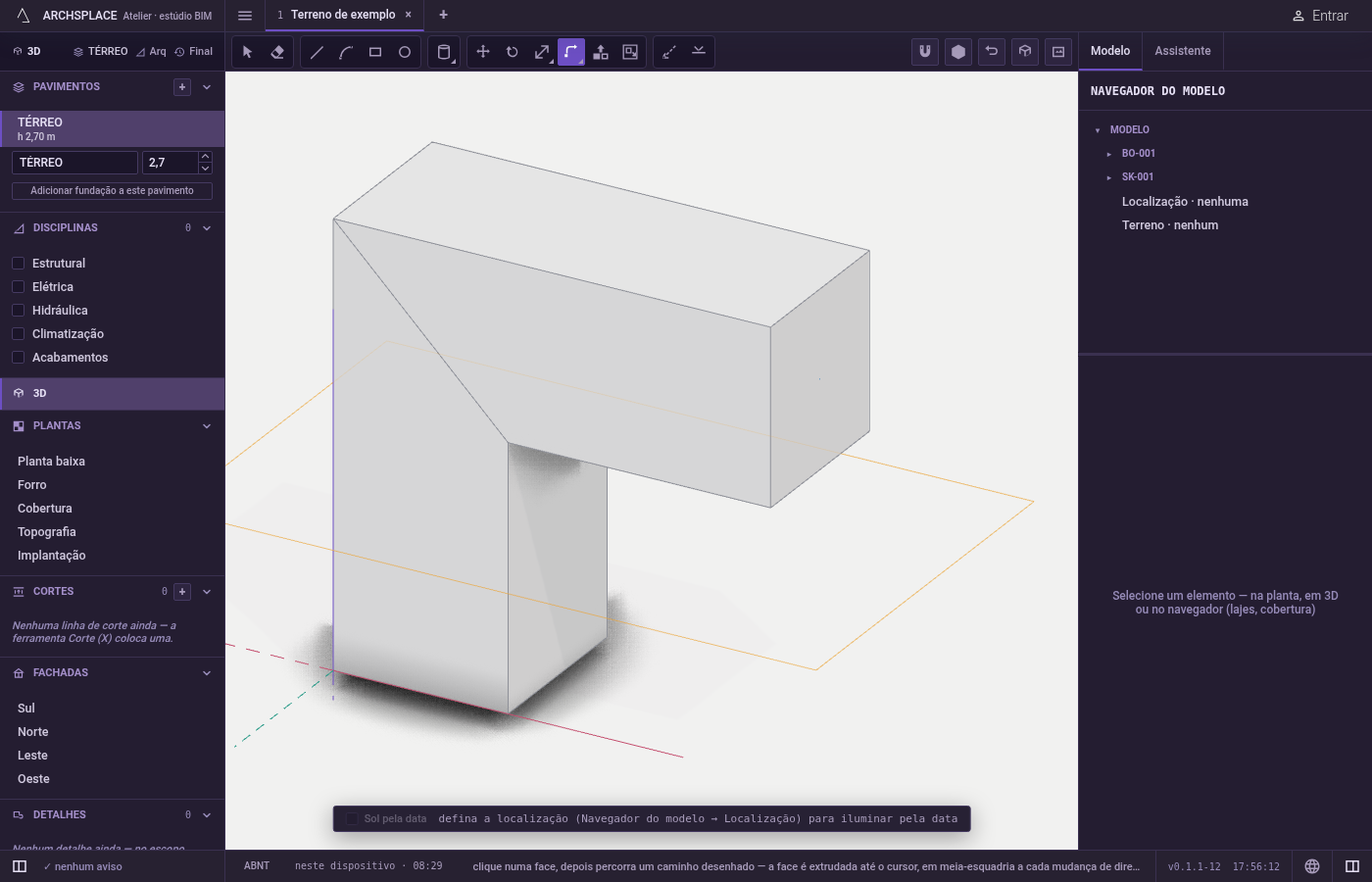

Pare ou vá até o fim. Clique onde a varredura deve parar, aperte Enter sozinho para o percurso inteiro, ou digite um comprimento e aperte Enter. Esc solta a face.

O que é recusado

Um percurso que não começa no plano da face. O percurso deve começar no plano da face: desenhe-o a partir da face.
Um percurso que volta sobre si mesmo. Nenhuma meia-esquadria consegue virá-lo ali, e a dica diz isso.
Uma varredura que não consegue se unir ao sólido. Quando a varredura cruza a si mesma ou atravessa o sólido, ela é recusada, e o projeto fica como estava.
Um percurso que não é de linhas desenhadas. O percurso é uma sequência de linhas desenhadas com Linha ou Arco, de pelo menos dois pontos; a aresta de um sólido não é um percurso.
Um clique no vazio. No vazio, a dica pede uma face para varrer: uma face desenhada ou a face de um sólido.

O que vai para o contrato

Cada varredura é um passo que se desfaz. A partir de uma face desenhada, um sólido novo é acrescentado e as linhas da face são consumidas; a partir da face de um sólido, esse sólido assume a forma crescida. As linhas do percurso ficam como estavam. Nenhum histórico é guardado: o sólido fica guardado como está agora.

Veja também

Perguntas frequentes

Por que Siga-me diz que o percurso precisa começar no plano da face?

A varredura sai da face, então o percurso tem de começar onde a face está. Desenhe o percurso a partir de um ponto do plano da face, por exemplo da aresta dela, e leve-o por onde o perfil deve passar.

Como varro só parte do percurso?

Ande ao longo do percurso e clique onde a varredura deve parar, ou digite um comprimento e aperte Enter. Enter sozinho varre o percurso inteiro.

O percurso continua lá depois da varredura?

Continua. As linhas do percurso ficam onde estão; a face varrida é consumida pelo sólido novo. Varrida a partir da face de um sólido, é o próprio sólido que cresce.
