Pranchas

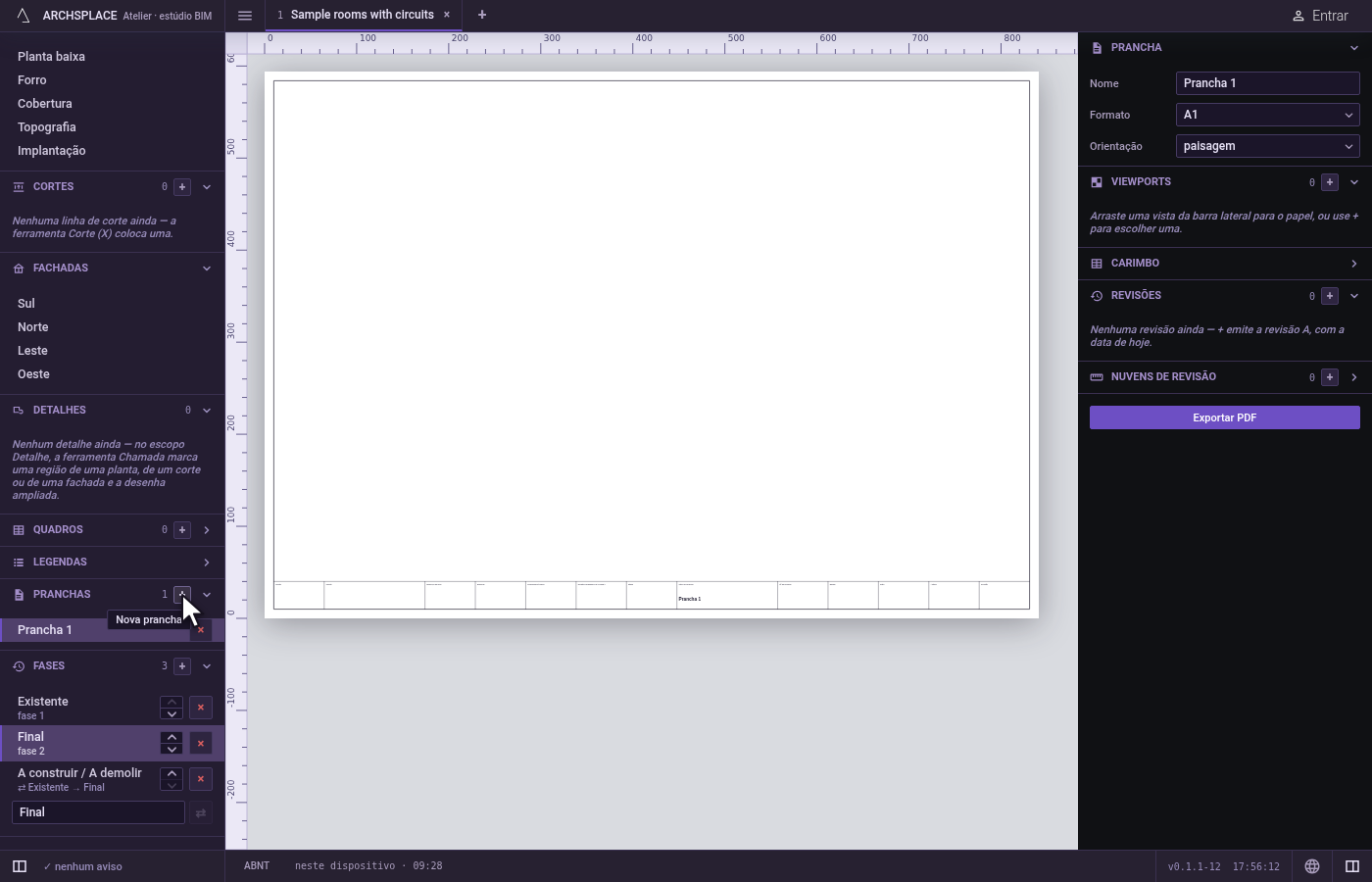

As pranchas ficam listadas na barra lateral em Pranchas, com a contagem e Nova prancha. Um clique na linha de uma prancha a abre: a vista vira o papel dela, com os viewports e o carimbo, e a coluna da direita passa a ser só o painel da prancha. Uma prancha nova é Prancha com um número, A1, paisagem, sem viewport. As seções do painel se recolhem sob o título delas:

• Prancha: o Nome, o Formato do papel, de A0 a A4, e a Orientação, paisagem ou retrato.

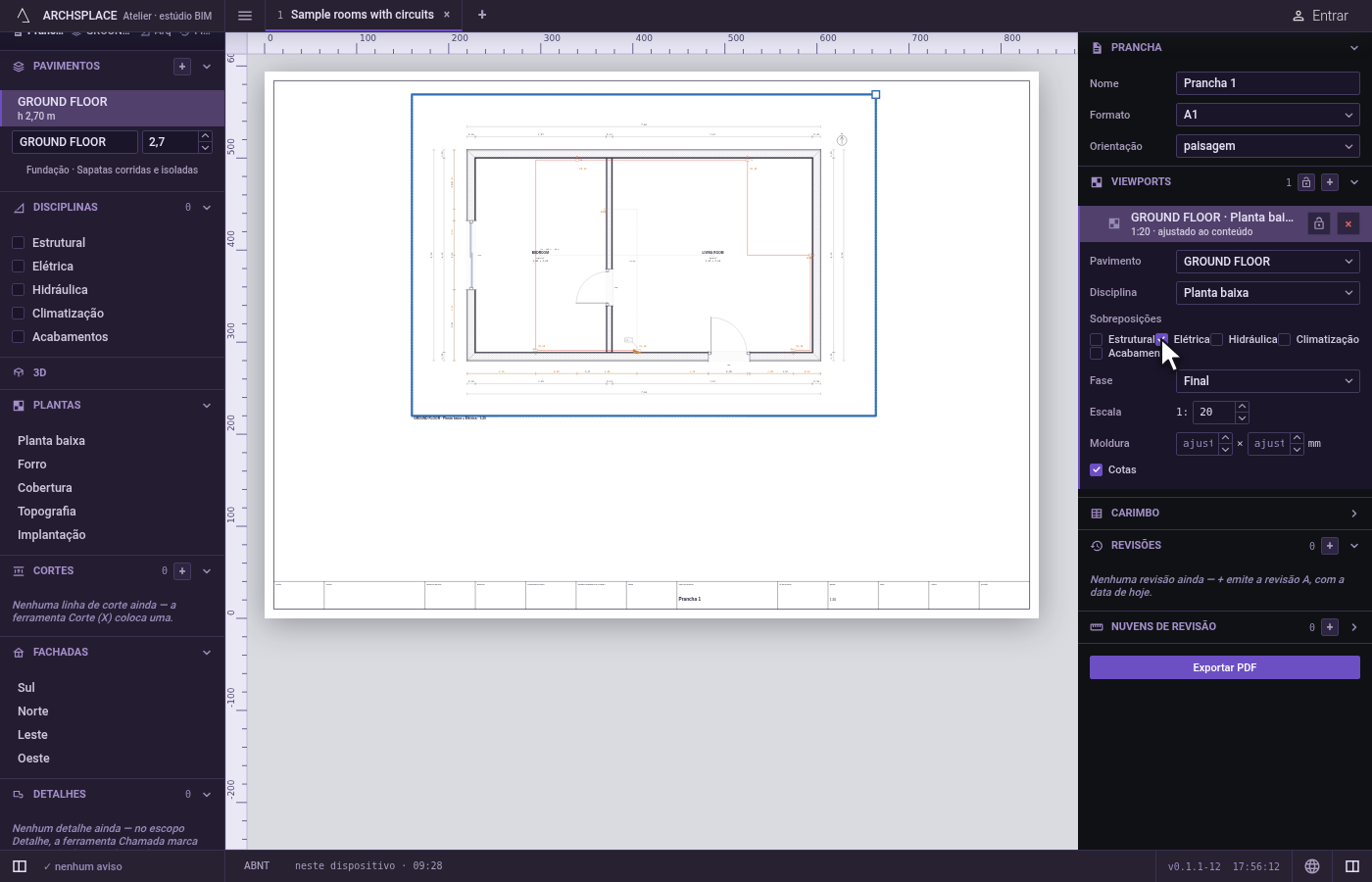

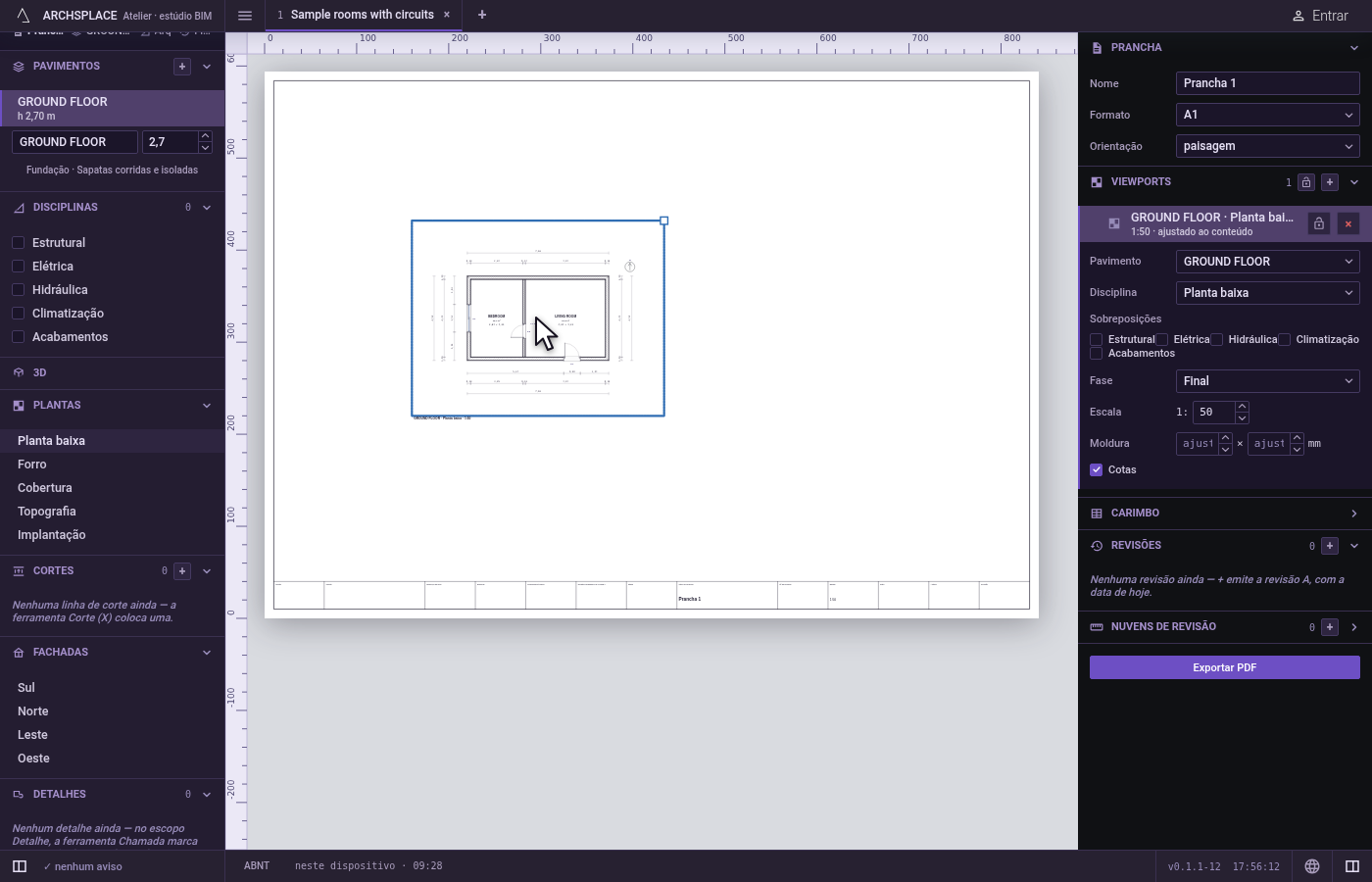

• Viewports: uma linha por viewport, com o nome, a escala e a moldura, como 1:50 · ajustado ao conteúdo, um cadeado que trava a moldura no lugar e × para removê-lo. O título traz a contagem, Travar todos e Adicionar um viewport, que abre um seletor: o Tipo, Planta, Fachada, Corte, Implantação, Detalhe, Legenda ou Quadro, depois o que esse tipo pede, como o Pavimento e a Disciplina de uma planta ou o Conteúdo de um quadro, e Colocar na prancha: o viewport acompanha o cursor até um clique no papel o colocar. A linha de uma vista arrastada da barra lateral para o papel cai onde é solta. Um clique numa linha seleciona o viewport e abre o cartão dele: o Pavimento de uma planta e a Disciplina, Planta baixa, Forro ou Cobertura; a Direção de uma fachada; a Linha de corte de um corte; a Fase que ele mostra; a Escala; a Moldura em milímetros, vazia enquanto se ajusta ao conteúdo, com Ajustar; as Sobreposições de uma planta, de um corte ou de uma fachada, Estrutural, Elétrica, Hidráulica, Climatização e Acabamentos, e Cotas; e, num corte ou numa fachada, Anotações da vista, que copia para o viewport as cotas de nível e as linhas ocultas da vista.

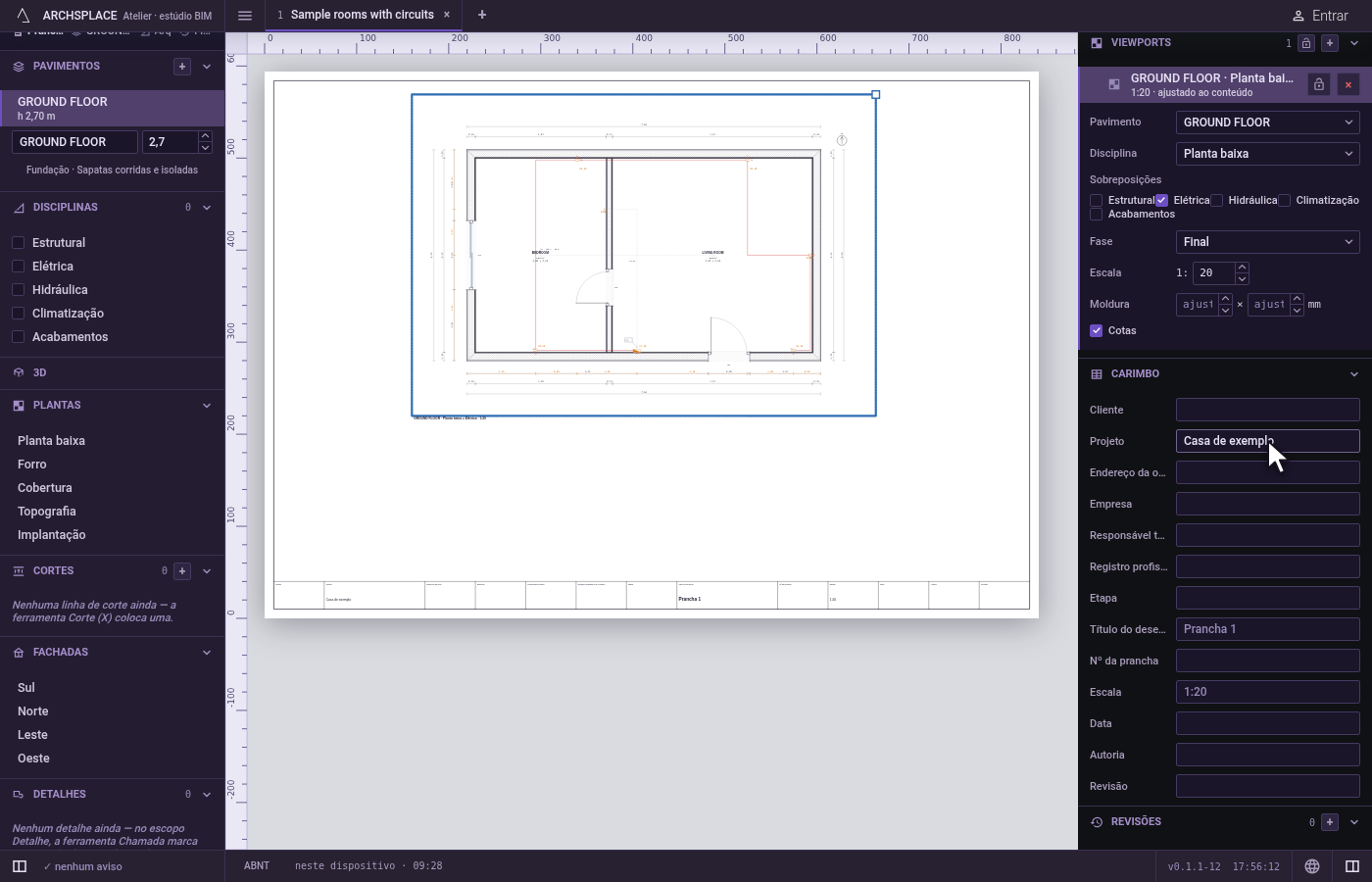

• Carimbo, recolhido de início: os campos do carimbo da norma. Um campo que o Atelier consegue calcular aparece esmaecido, e o papel o imprime até você digitar o seu, como o nome da prancha, as escalas dos viewports e a última revisão.

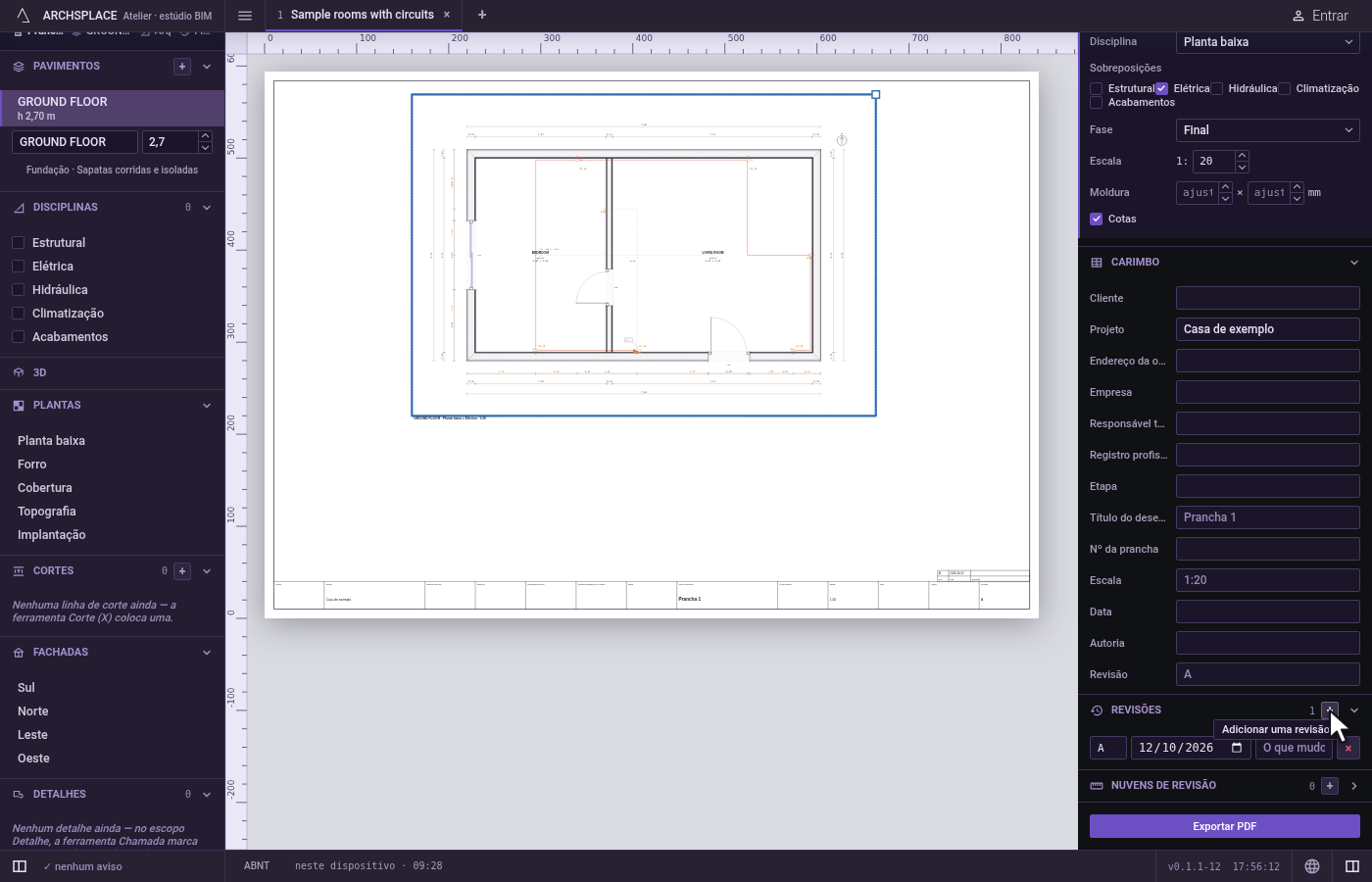

• Revisões: uma linha por revisão, com a letra, a Data da revisão, O que mudou e ×. Adicionar uma revisão emite a próxima, A para a primeira, com a data de hoje.
• Nuvens de revisão, recolhida de início: uma linha por nuvem, com o tamanho e o lugar no papel em milímetros, a revisão a que ela está marcada, e ×. Adicionar uma nuvem põe no cursor uma nuvem de 60 × 40 mm, marcada com a última revisão, e um clique no papel a coloca.

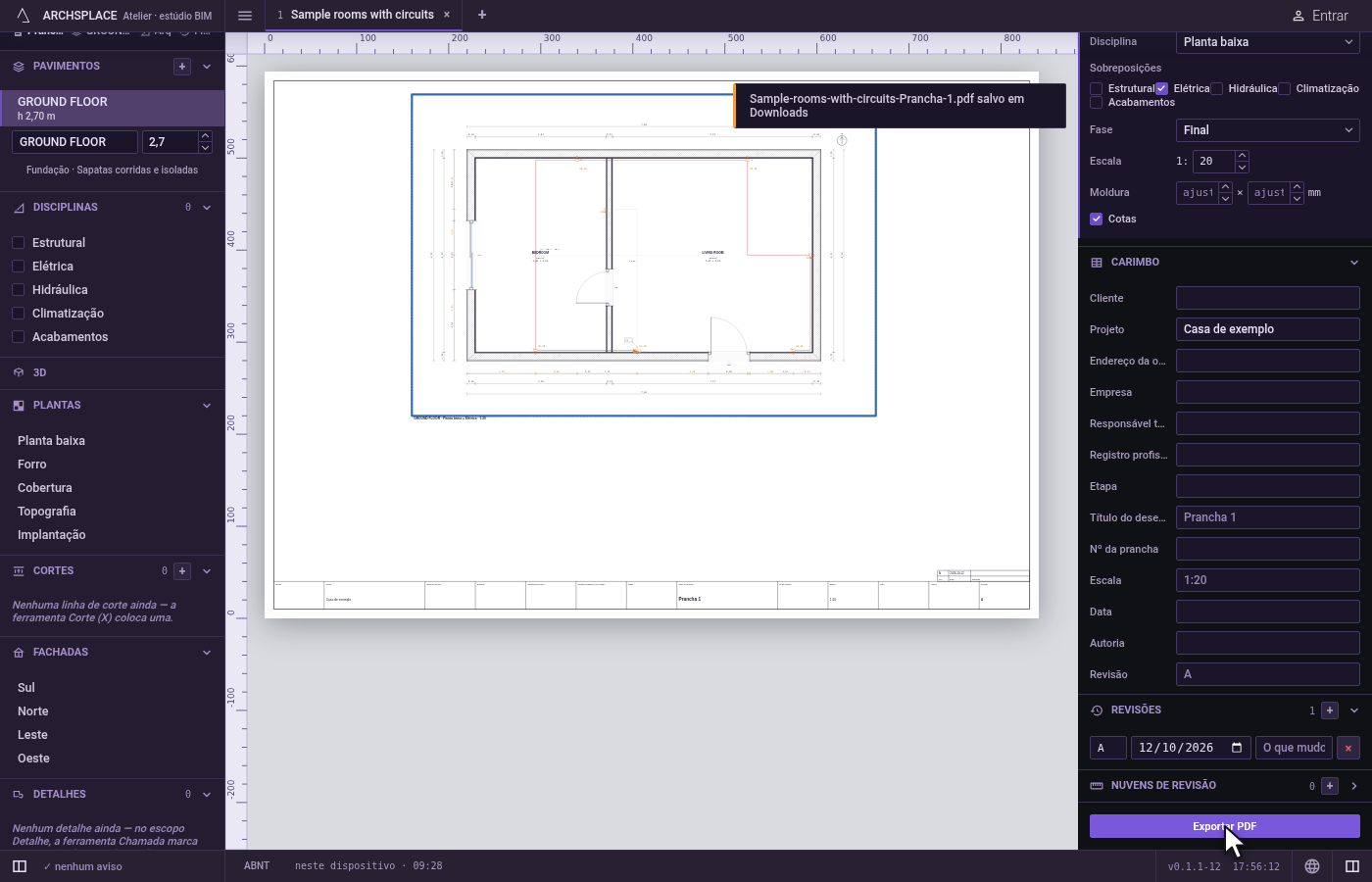

Exportar PDF, no pé, grava a prancha como um PDF vetorial. No papel, um viewport se move quando arrastado pelo meio, é recortado quando arrastado por uma borda e se redimensiona pela alça do canto.

• Para montar o conjunto de desenhos: plantas, cortes, fachadas, detalhes e quadros nas suas escalas.
• Para mostrar a estrutura, a elétrica ou os acabamentos num único viewport.
• Para preencher o carimbo e emitir uma revisão com as nuvens dela.
• Para imprimir uma prancha, ou enviá-la em PDF.

Cada mudança reescreve o registro da prancha aberta na lista sheets do projeto, num único passo que um único Ctrl+Z desfaz:

Prancha grava name, size e orientation. Cada viewport grava o kind, o que esse tipo mostra, as overlays, a phase, a scale, a origin no papel em milímetros, o size quando recebe uma moldura, locked, e o recorte e as anotações que ele leva. Carimbo grava só os campos que você digitou, em titleBlock. Revisões grava revisions, cada uma com o id, a date e a description; Nuvens de revisão grava clouds, cada uma com o at, o size e a revision. Os desenhos dentro dos viewports são desenhados de novo a partir do modelo toda vez, nunca gravados.
