Explodir
Explodir separa os retângulos, os contornos e as sequências selecionados do editor de esboço nos segmentos deles, cada um uma linha própria com as duas pontas. Os arcos continuam arcos, e nada se move.
O que é
As ferramentas deste grupo trabalham nas linhas como você as desenhou: um retângulo é uma linha fechada de quatro lados, uma sequência feita com Linha ou Polilinha é uma linha de muitos trechos. Explodir quebra uma linha assim nos segmentos dela, cada um uma linha própria, exatamente no mesmo lugar. Um segmento reto continua reto, e um arco continua o mesmo arco. Uma linha que já é um segmento só não tem o que separar e fica como está.
Quando usar
- Antes de trabalhar num lado de um retângulo ou de um contorno: estendê-lo, alongá-lo, copiá-lo sozinho ou arredondá-lo contra outra linha.
- Antes de tirar inteiro um único lado de uma sequência.
Passo a passo

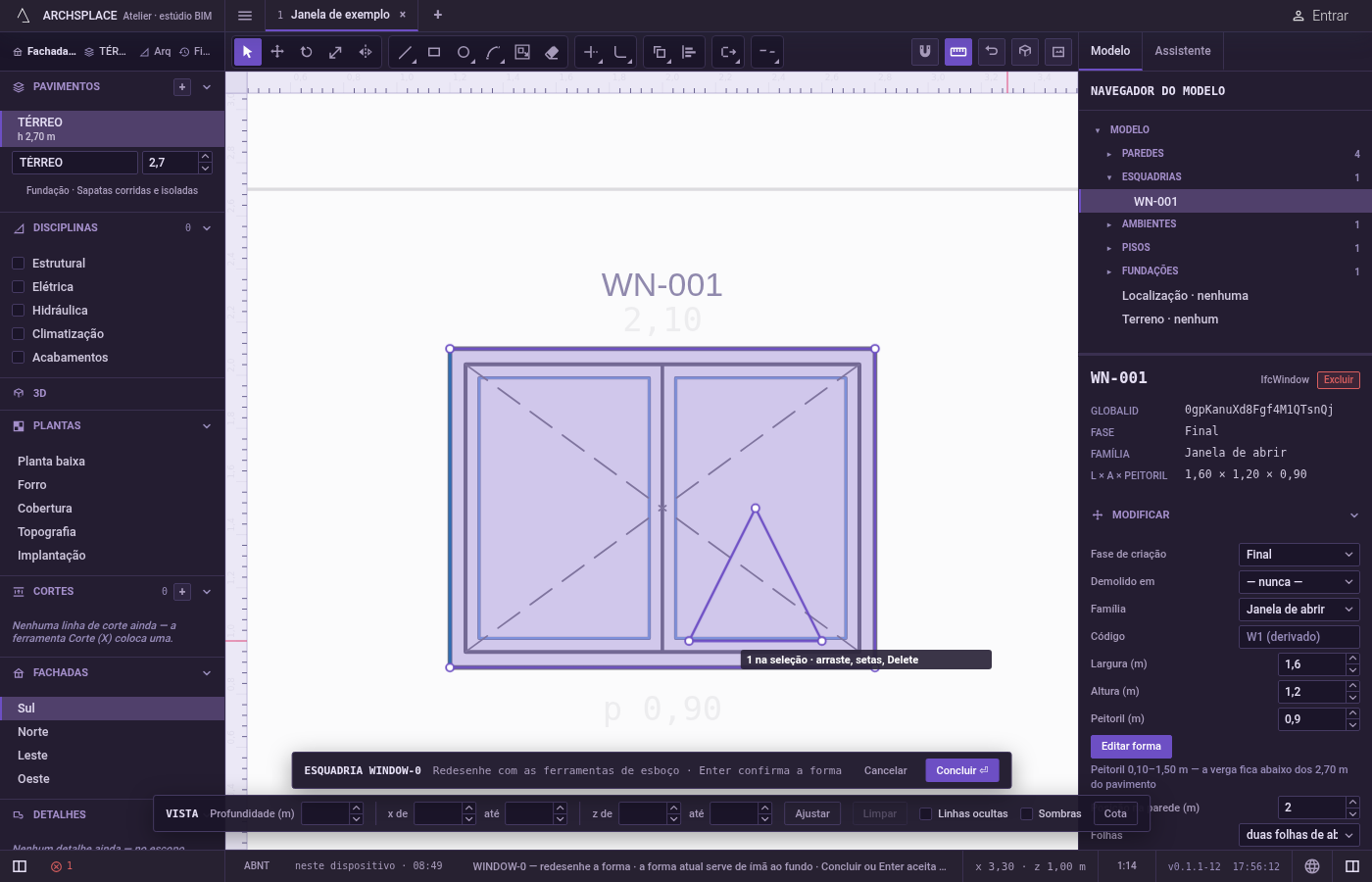

Escolha o que explodir. No editor de esboço (veja em Selecionar como entrar nele), selecione os contornos com Selecionar. Selecionar um lado de um retângulo basta para pegar o retângulo inteiro.

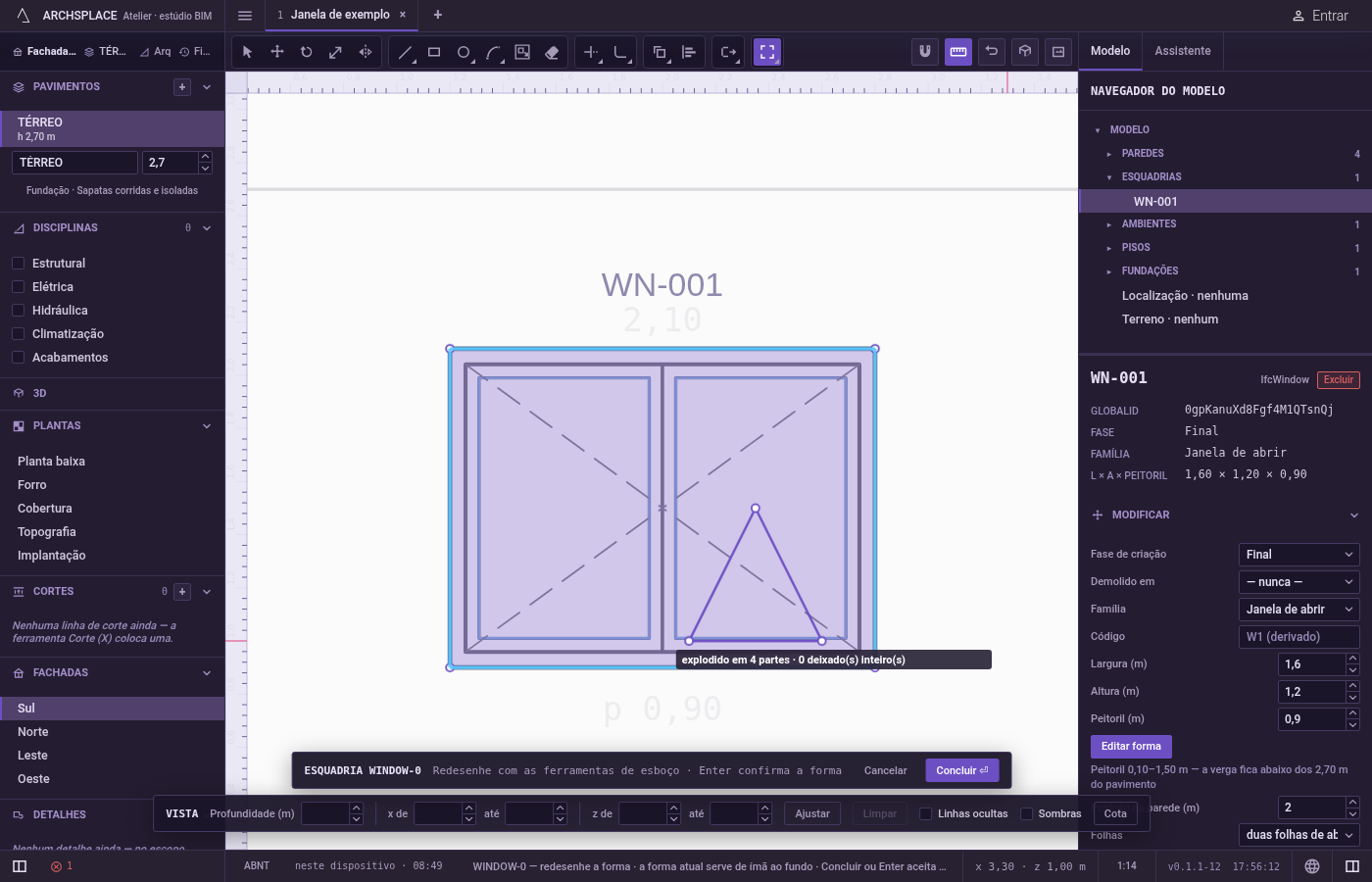

Ative Explodir. Aperte
Xou clique em Explodir na barra do editor. Com algo selecionado, Explodir age na hora: a dica diz quantas partes foram feitas e quantas linhas ficaram inteiras. As partes ficam selecionadas.

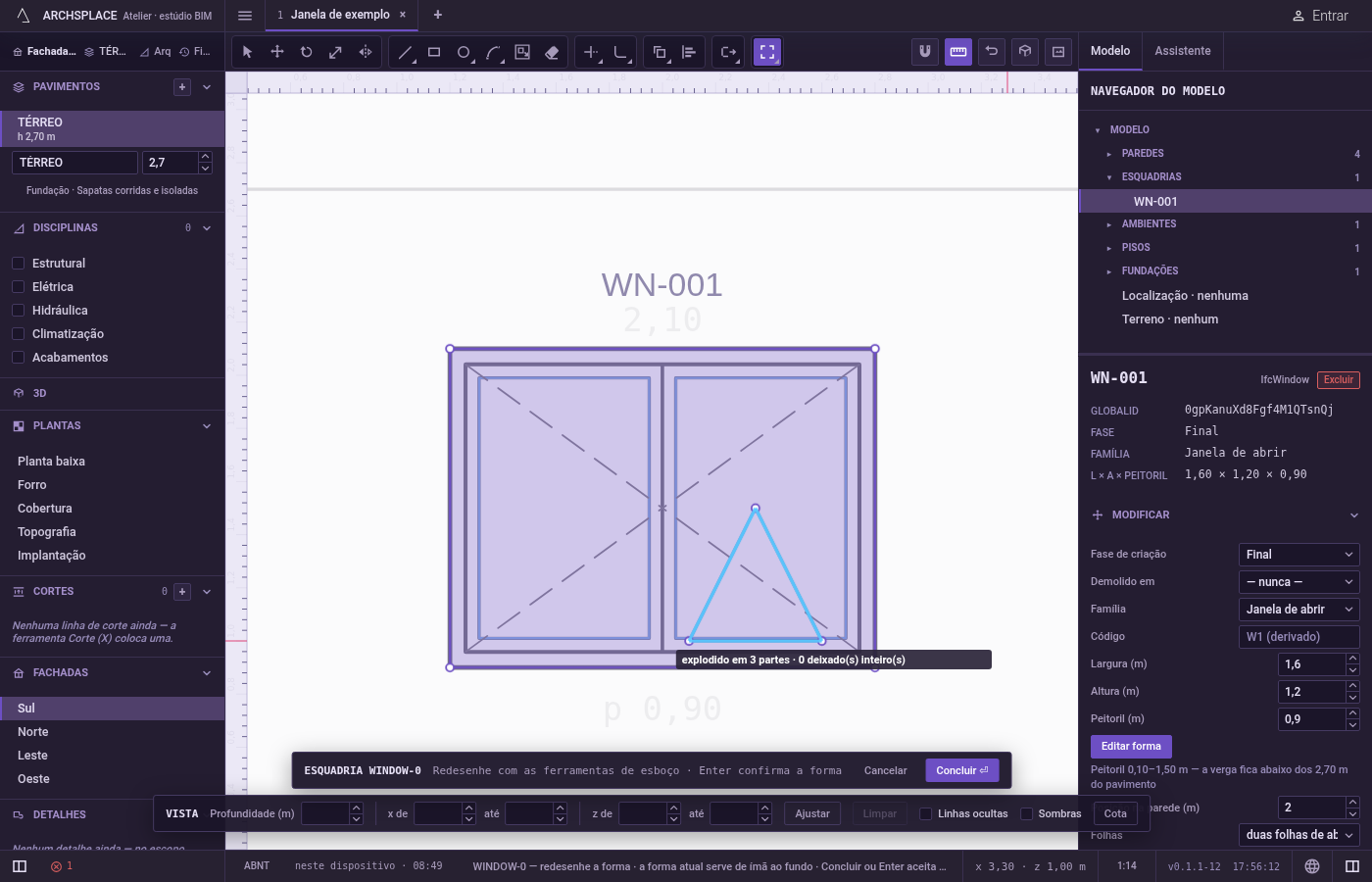

Ou escolha as linhas depois de ativar. Sem nada selecionado, a dica pede que você selecione objetos. Clique nas linhas para acrescentá-las,
Shifte um clique para tirar uma, arraste uma caixa para a direita para as linhas inteiramente dentro dela ou para a esquerda para todas as linhas que ela toca, ou aperteFpara uma cerca. AperteEnterpara explodi-las.

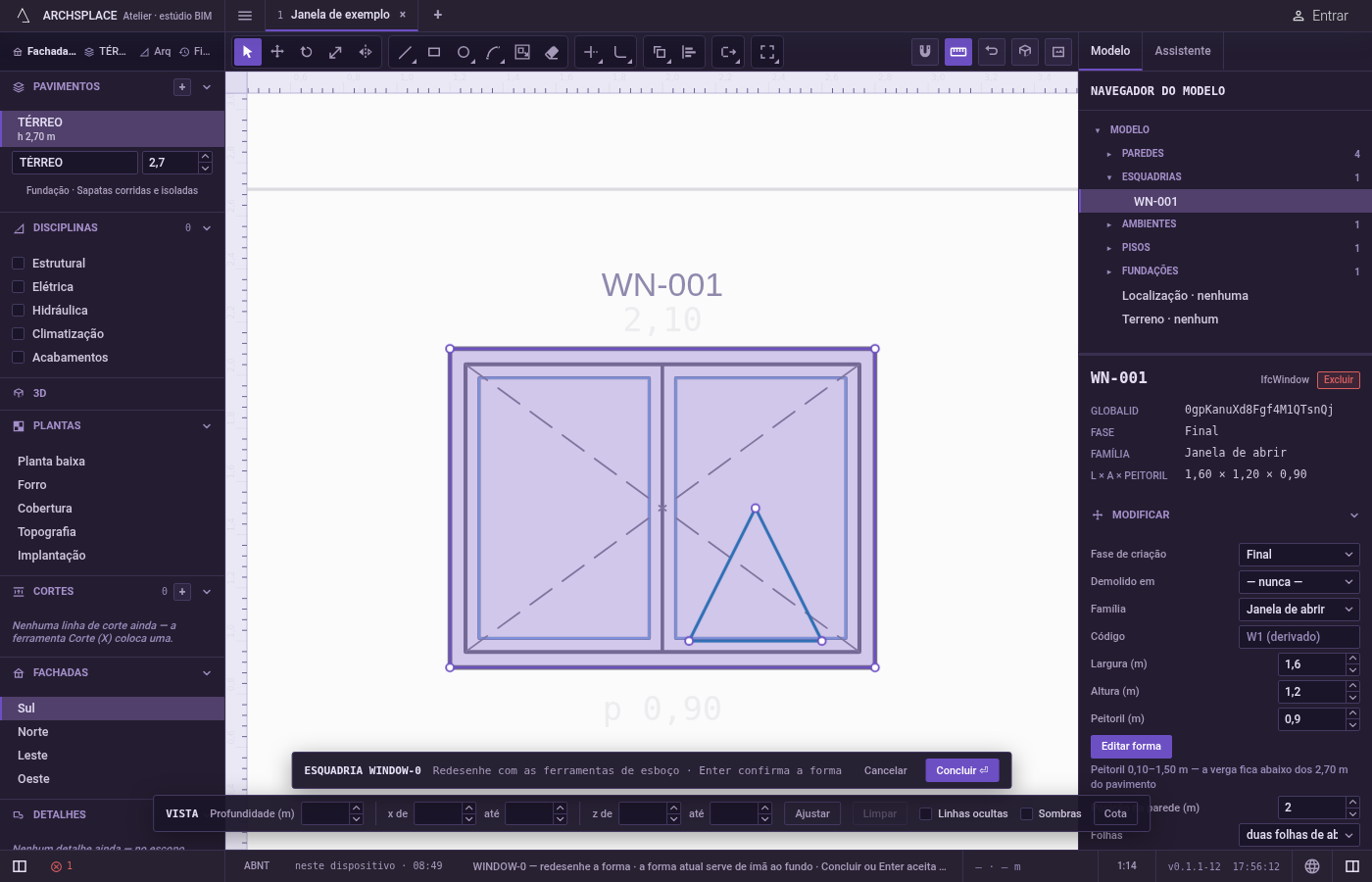

Siga em frente.
Escvolta para Selecionar.
O que é recusado
- Um segmento sozinho. Uma reta só ou um arco só não tem partes. Quando nada do que foi escolhido pode ser separado, a dica diz que não há nada para explodir.
- Círculos de duas metades. Um círculo desenhado com Círculo por 2 pontos ou Círculo por 3 pontos fica inteiro e é contado. Um círculo desenhado com Círculo são quatro quartos de arco e se explode neles.
- Explodir sem nada escolhido.
Entersem nenhuma linha escolhida pede de novo que você selecione objetos.
O que vai para o contrato
Nada até você apertar Concluir. Explodir é um passo dentro do editor, e Ctrl+Z o desfaz. O contrato muda quando você aperta Concluir, ou Enter sem nada em andamento, num único passo que você pode desfazer: o que as linhas fecham vira o profile da janela ou da porta, pontos [u, v] em metros ao longo da parede e para cima a partir do piso, ou o outline da área de padrão nas floorAreas ou ceilingAreas do ambiente, pontos [x, y] em metros da planta.
Explodir muda como as linhas são guardadas no editor, não a área que elas fecham: o contorno entregue em Concluir é o mesmo antes e depois.
Veja também
Perguntas frequentes
Por que eu explodiria um retângulo?
Um retângulo é uma linha fechada, sem pontas. Explodido, os quatro lados viram linhas separadas, e você pode estender, alongar, copiar ou arredondar um lado contra outras linhas.
Explodir muda a forma entregue em Concluir?
Não. Os segmentos ficam exatamente onde estavam, então fecham a mesma área.
Por que o meu círculo ficou inteiro?
Um círculo desenhado com Círculo por 2 pontos ou Círculo por 3 pontos é feito de duas metades e conta como sem partes. Um círculo desenhado com Círculo são quatro quartos de arco e se explode neles.
