Eixo
Eixo coloca um eixo estrutural: paralelo a uma linha que você clica, a uma distância que você indica ou digita, ou passando por um ponto em direção a um segundo ponto ou a um ângulo digitado. Paredes, pilares e todas as outras ferramentas se prendem a ele, e os cortes e as fachadas o mostram.
O que é
Eixo coloca os eixos estruturais do projeto. Ele funciona como Guia, com dois jeitos de colocar uma linha. Clique numa linha que o ímã acompanha (a face de uma parede, uma aresta, outro eixo ou uma guia), e o eixo novo corre paralelo a ela, à distância que você indica ou digita. Clique num ponto ou num lugar vazio, e o eixo novo passa por ali, em direção a um segundo ponto ou num ângulo que você digita.
Um eixo exatamente vertical recebe uma letra, A, B, C; um exatamente horizontal recebe um número, 1, 2, 3; um inclinado recebe uma letra com apóstrofo, A', B'. O ímã de todas as ferramentas acompanha os eixos e pega onde dois deles se cruzam, a sobreposição Estrutural os cota, e os cortes e as fachadas os desenham.
Quando usar
- Para lançar uma malha estrutural antes de colocar pilares e paredes.
- Para acrescentar um eixo paralelo a uma parede existente, a uma distância dada.
- Para colocar um eixo inclinado para uma ala que não segue a malha principal.
Passo a passo
Ative a ferramenta. Aperte
Aou clique no botão Eixo. A barra de status descreve os dois jeitos: uma linha ou um ponto.
Clique na referência. Clique numa linha que o ímã acompanha para colocar um eixo paralelo a ela. Ou clique num ponto, ou num lugar vazio, para colocar um que passe por esse ponto.
Paralelo: indique ou digite a distância. Uma linha tracejada acompanha o cursor, paralela à referência, e o rótulo ao lado mostra a distância. Clique para colocar o eixo ali, ou digite a distância nas unidades do projeto e aperte
Enter: o eixo é colocado a essa distância, do lado do cursor.

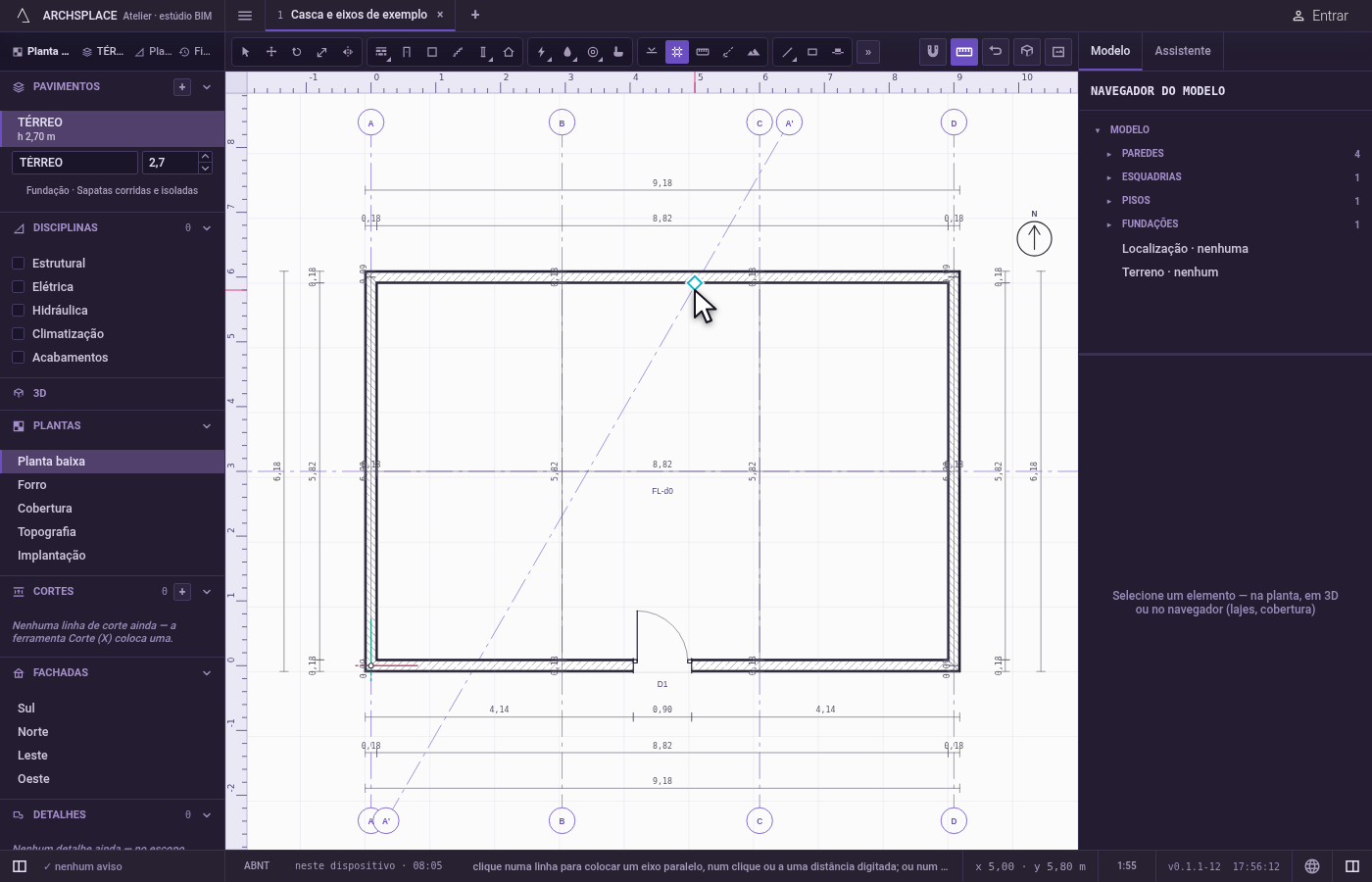

Ou, por um ponto: indique ou digite a direção. A linha gira em torno do ponto em direção ao cursor, e o rótulo mostra o ângulo. Clique num segundo ponto para colocá-la;
Shift, ouF8enquanto estiver ligado, a mantém exatamente na vertical ou na horizontal. Ou digite<seguido de um ângulo em graus, no sentido anti-horário a partir da horizontal da planta, e aperteEnter.
Edite no painel. Selecione o eixo com Selecionar: o painel define o rótulo e a posição, ou a linha por dois pontos e o ângulo, num eixo inclinado. Com Selecionar, arraste um eixo ao longo dele mesmo, ou desloque-o com as setas do teclado.
O que é recusado
- Um eixo sobre a referência. Um eixo paralelo a distância zero da referência é recusado, com um aviso para mover o cursor ou digitar uma distância.
- Um segundo ponto sobre o primeiro. Uma direção precisa de um segundo ponto afastado do primeiro; o Atelier avisa.
- Um valor digitado que não é válido. A distância precisa ser um comprimento positivo, e um ângulo se escreve como
<45; qualquer outra coisa é recusada com um lembrete do formato. - Um retângulo sobre eixos. O retângulo e Selecionar tudo nunca pegam um eixo: clique nele.
O que vai para o contrato
Um registro novo no fim da lista de eixos do projeto, num único passo que um único desfazer anula. Um eixo vertical ou horizontal é gravado com a direção, a posição ao milímetro e o rótulo. Um eixo inclinado é gravado com dois pontos por onde passa e o rótulo. Esc põe Selecionar de volta na sua mão sem colocar nada.
Conceitos
Perguntas frequentes
Como os eixos são nomeados?
Um eixo vertical recebe uma letra (A, B, C) e um horizontal um número (1, 2, 3), na ordem em que você os coloca. Um eixo inclinado recebe uma letra com apóstrofo (A', B'). Você pode renomear qualquer um deles no painel.
Como coloco um eixo a 6 m de outro?
Ative a ferramenta Eixo, clique no eixo existente, ponha o cursor do lado onde o novo deve ficar, digite 6 e aperte Enter.
